次氯酸钠发生系统是一套全面、完备、高效的次氯酸钠现场制备以及投加系统

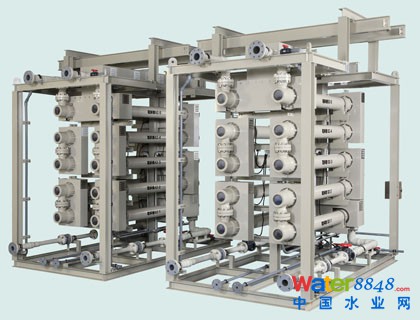

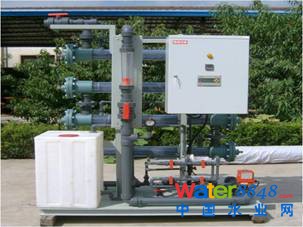

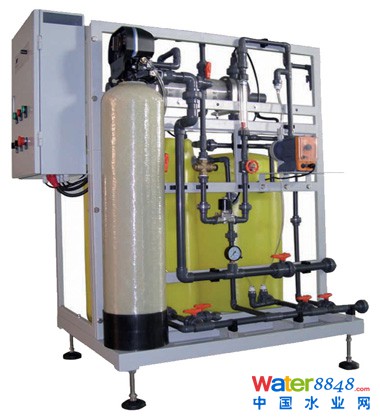

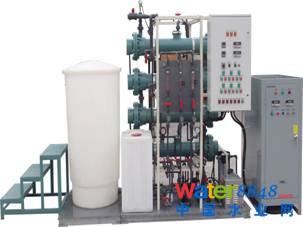

　　次氯酸钠发生系统是一套全面、完备、高效的次氯酸钠现场制备以及投加系统。本系统包括配水装置、发生装置、存贮及投加装置、清洗装置、全自动控制装置。次氯酸钠发生器是发生装置的核心设备，主要技术指标均达到和超过国家GB12176-1990《次氯酸钠发生器》中的A级指标。
　　盐水配水装置：自来水进水经软水器软化后，水中的钙、镁离子被去除，生成软化水。一部分软化水进入软化水箱存贮，为次氯酸钠发生器提供稀释水；另一部分进入溶盐箱溶解食盐，成为饱和食盐水。饱和食盐水经计量泵与稀释水精确配水混合，进入次氯酸钠发生器。
　　发生装置：在次氯酸钠发生器中，3%的盐水或海水通过电解反应，生成次氯酸钠溶液。总反应方程式如下：


1. 电解管采用模块化设计，根据次氯酸钠需用量的不同,所提供的设备可增加或减少模块,既满足用户需要,又能保证定型模块生产工艺的成熟和完善,保证产品质量。
2. 采用独特的复合式电极连接方式，整个结构连接件极少，将接触电阻降至最低，减少了连接件上的产热量，电解电压比常规低10%-15%，经济节能,效率高，对于减少副产物具有积极作用。


3. 分流电解，能减少20％左右盐耗和电耗、减少50％左右副产物--氯酸盐和溴化物，并能大幅降低出水温度，提高电解效率，延长电极寿命。

4. 机组式设计，包括溶盐系统、盐水配水系统、电解管系统、排氢系统和酸洗系统等，结构紧凑，占地面积小。
5. 完善的自动控制系统，确保次氯酸钠的生产能在无人操作下完成，并且根据用户的不同需求，可定制 PLC自动控制系统和现场操作液晶屏。
6. 特殊的电极布置方式，保证电极产氢在电极表面迅速逸出，减小电解液电阻，降低能耗，提高电解效率。密闭式结构，推流式电解，电极高度仅120mm,氢气能迅速逸出电极区。



7. 次氯酸钠生产过程中通过管内即时排氢技术，将电解产生的氢气迅速排出电解管。保证电解管内电解液的良好状态，防止电极暴露，从而不仅能够提高次氯酸钠生产的电流效率，而且可以提高电极的使用寿命。设有电解过程中氢气排出专用通路，减少氢气对电流的阻碍。
8. 可选配进水预热换热器。当进水温度低于10℃时，电极寿命将大大缩短。通过选配进水换热器，利用出水热量加热进水，使进水温度提高5℃以上，从而保证电极寿命。
9. 次氯酸钠产品的浓度控制在0.7～0.9%（试验表明，浓度高于1%副产物将大大提高），严格控制消毒副产物。
10. 采用同济大学与中科院联合研制的最新专利复极式电极，析氯电位低，电极寿命长，连续电解寿命五年以上。

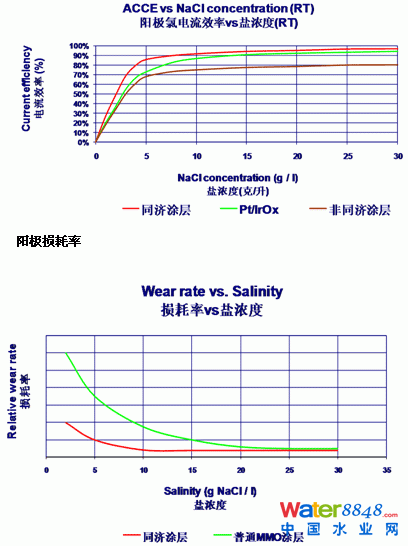

    同济专用涂层的电流效率

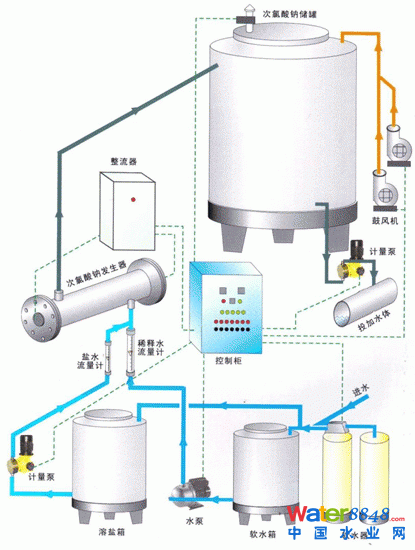

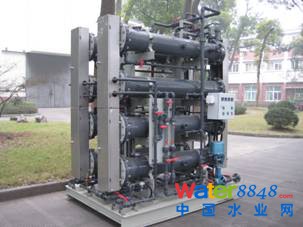

电解盐水用次氯酸钠发生系统及组成部分

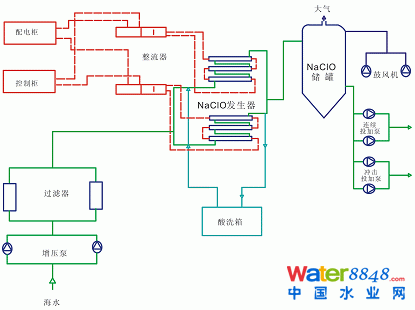

电解海水用次氯酸钠发生系统及组成部分

　　海水中含有大量的固体悬浮颗粒，会对次氯酸钠发生器及其电解效率产生较大的影响。因此在海水被增压泵抽入次氯酸钠发生系统电解单元前，需经过过滤器，将其中直径大于0.5mm的颗粒除去。过滤后的海水通过电解单元，产生浓度为500～2000ppm的NaClO溶液，所产生的NaClO溶液随即进入NaClO存储箱。H2在存储箱内与NaClO溶液分离，通过鼓风机将H2稀释到安全浓度下排入大气。NaClO溶液通过连续投药泵和冲击投药泵投加到需控制微生物的海水中。

消毒方法

制取工艺

消毒效果

持续消毒能力

成本分析

电耗量

投药准确性

安全性

设备寿命

适用
范围

液氯

将液氯通过加氯机投加到所需处理的水体中

较好

有

设备和运行成本相对较低，约4.9元/kg有效氯。

低

氯气溶解度低，需要过量投加，过量系数达1.4，投加量难以控制。

氯气剧毒，腐蚀性也很强烈。氯气运输、储存不安全，极易造成泄漏和爆炸事故，对人的生命和环境造成巨大的影响。气态投药，安全性很差。

大于20年

广泛

商品次氯酸钠溶液

氯碱工业的副产物，浓度10%，含过量碱及有害杂质

较好

有

设备成本低，但运行费用高，约8元/kg有效氯。

低

浓度高，不易控制加氯量，投加孔易结垢堵塞。

属危险品，运输、储存不安全，储存时易降解，贮存时间短。运输费用高，液态投加。

大于20年

小水量

现场发生次氯酸钠

通过电解低浓度食盐水生成0.8%次氯酸钠溶液

较好

有

设备成本稍高,运行成本与液氯相当，约3.7-5元/kg有效氯。

高

液态低浓度投加，可准确控制加氯量。

最为安全的化学消毒方法，对环境无毒害，液态投药，安全性很好。

大于20年

广泛

二氧化氯（高纯）

通过亚氯酸钠与盐酸反应生成纯度较高的二氧化氯。

好

有

原料亚氯酸钠价格高，消毒成本较高，约60元/kg有效氯。

低

不可贮存，气态投加无法准确控制投药量，浓度检测不准确，投加过量有涩嘴的感觉。

原料有爆炸危险，气态投药，安全性差，盐酸也是腐蚀性极强的物质，不安全。

约5年

小水量

二氧化氯（其他）

通过盐酸定量滴加氯酸钠或电解饱和食盐水生成纯度不超过50%的二氧化氯。

较好

有

成本较低，约7元/kg有效氯，但生成的二氧化氯纯度很差，性价比差。

较高

生成的ClO2纯度很差，不可贮存，气态投加无法准确控制投药量，浓度检测不准确，投加过量有涩嘴的感觉。

反应器需加热，易发生爆炸。原料有爆炸危险，气态投药，安全性差，盐酸也是腐蚀性极强的物质，不安全。

大于10年

小水量

臭氧

通过对干燥原料气进行高压放电产生臭氧。

很好

溶解度较小，无持续杀菌能力。

设备复杂，投资昂贵，运行费用高，成本是是液氯消毒的5～8倍。

高

臭氧在水体中溶解度小，不稳定，不易控制投加量。
效果无法检测。

当环境空气中O3含量超过1μg/m3，就会直接对人体健康造成伤害。

大于10年

小水量

紫外线

紫外线一般由荧光灯内汞等离子区放电时释放。

一般受浊度影响大

无持续消毒能力

消毒设备稍贵，需要定期更换灯管，石英套管需定期清洗，工作量大。

较高

可控制紫外灯的强度，效果不易检测。

紫外线灯发出的紫外线，极易损害眼睛和皮肤。

大于10年

浊度低的水体

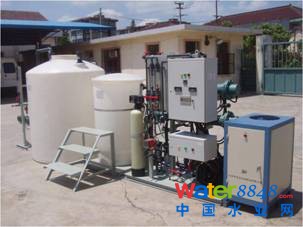

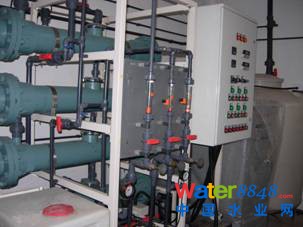

德国新技术环保公司电解制氯项目
使用地：塔吉克斯坦杜尚别
水量：32万吨/天

上海陆家桥水厂(3万吨/天)
饮用水消毒
120kg/d次氯酸钠消毒设备

上海长兴岛水厂(10万吨/天)
饮用水消毒
80kg/h次氯酸钠发生投加系统

上海百联国际广场宾馆污水
宾馆污水消毒
4kg/h次氯酸钠消毒设备

国产实业福建水泥有限公司
冷却水系统杀菌
3kg/h次氯酸钠设备

福建华侨大学室内标准恒温游泳池
游泳池消毒
2kg/h次氯酸钠消毒设备

河南洛阳同力鹤壁自备电厂
饮用水系统消毒
1kg/h次氯酸钠消毒设备

汕头3000吨海水游泳池
海水活化消毒设备
2kg/h次氯酸钠消毒设备

越南CONG THANH水泥公司
饮用水系统消毒
1kg/h次氯酸钠消毒设备
