沈阳仙女河污水处理厂DCS自动化控制系统工程
来源：互联网
核心提示：沈阳仙女河污水处理厂城市污水处理DCS控制系统工程项目是沈阳新华控制系统公司与西门子合作项目，污水处理主要采用了采用曝气生物滤池处理工艺。
一、项目背景
沈阳仙女河污水处理厂城市污水处理DCS控制系统工程项目是沈阳新华控制系统公司与西门子合作项目，污水处理主要采用了采用曝气生物滤池处理工艺。

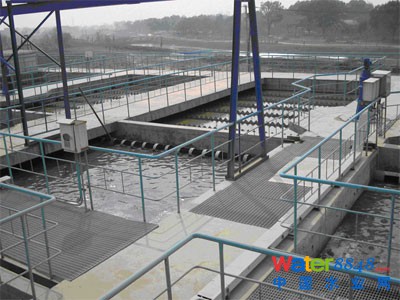

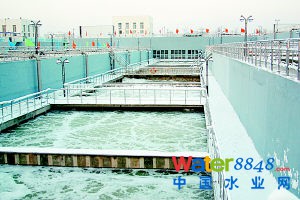

仙女河污水处理厂位于仙女河东岸，大二环以南，占地面积约7.6万平方米，汇水面积为44平方公里。仙女河污水处理厂日处理能力为40万吨。仙女河污水处理厂采用曝气生物滤池处理工艺，该工艺具有构筑物结构紧凑，占地面积小；生物处理后不需要二沉池；不需要大量的污泥回流；高速过滤；自动化程度高等优点，污泥处理采用离心脱水技术。该厂建有日处理能力1000吨的中水回用车间，采用石英砂过滤及加氯消毒，可用于绿化、洗车等。
二、项目系统概述
仙女河污水处理厂自控及仪表工程采用交钥匙总包方式，其中的压力、流量、液位均采用西门子PI过程仪表。
污水处理DCS控制项目一共包括两期工程：一期工程自控系统采用SIMATIC PLC及WinCC,实现了先进复杂的曝气生物滤池处理工艺控制算法，整体结构采用WinCC C/S结构，在污水提升泵房及生物滤池配置了三套控制站，三套控制站采用西门子10/100Mbit/s工业以太网联接。
二期工程采用PCS7 DCS控制系统，污水处理分散控制系统建立在以下三层网络结构上：标准以太网、工业以太网和PROFIBUS现场总线。通信网络分为三级：系统级、控制级、现场级，三层通信分级方式。
仙女河污水处理厂利用Siemens专有技术实现将生产控制系统向管理层的网络发布系统。同时利用OPC及SDH通讯技术将关键的污水水质指标如进出水的流量、pH、COD、SS等指标及全厂的生产过程数据传输到集团的数据监控中心进行远程监控。
三、项目系统评价
该系统规模变换灵活，高效地完成整个污水处理厂的控制、管理，是用于水处理系统理想的DCS系统。该系统在投入运行以来，稳定可靠，在线修改和调试方便，实现了污水处理自动控制的预期效果，创造最佳的经济效益和社会效益。
