污泥侧流生物强化技术在安徽某污水厂升级改造工程上的应用
1、污水厂升级改造面临的挑战
-
大部分运行的污水厂需要从二级、一级B标准升级到一级A标准(GB18918－2002);
-
很多污水厂没有可征用的土地用于升级改造；
-
设计的进水水质和实际的进水水质不同，很多面临工业偷排；
-
实际的C/N比低于设计C/N比，没有足够的碳源满足生物除氮和生物除磷的要求以实现出水达到一级A标准要求；
-
地方政府和投资人面临财务压力：需要采用投资成本和运行成本较低的技术。
2、安徽某污水厂简介
-
处理能力：100,000吨/天；
-
卡鲁塞尔2000氧化沟工艺；
-
部分出水指标无法满足一级A标准要求，如NH3-N,TN, TP等；
-
没有足够的土地用传统的工艺对污水厂升级改造；
-
工业排放超出限值；
-
手动控制无法适应不可预测的进水变化。
3、安徽某污水厂设计和实际进水水质对比（mg/l）
|
COD |
BOD5 |
SS |
NH3-N |
TN |
TP |
|
|
设计进水水质 |
400 |
170 |
200 |
30 |
45 |
3 |
|
实际进水水质 |
280 |
105 |
130 |
52 |
60 |
2.5 |
-
采用实际进水水质用于升级改造设计
-
实际的C/N比：2左右
改造前的出水水质，2013年（mg/l）
|
COD |
BOD5 |
SS |
NH3-N |
TN |
TP |
|
|
2013年实际出水 |
41.4 |
13.9 |
13 |
6.6 |
13.4 |
0.63 |
|
一级B要求 |
60 |
20 |
20 |
8 |
20 |
1 |
|
一级A要求 |
50 |
10 |
10 |
5 |
15 |
0.5 |

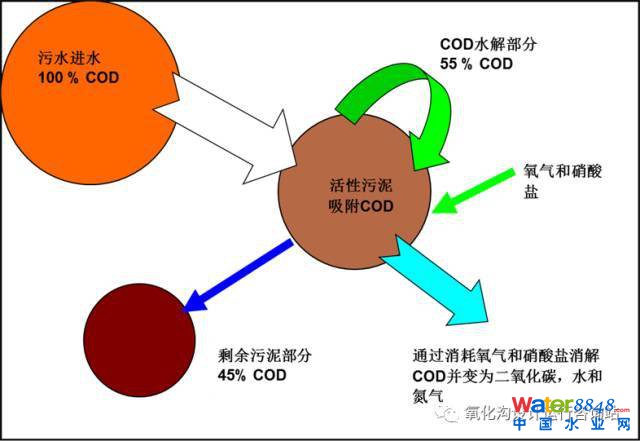

4、污泥侧流生物强化技术简介

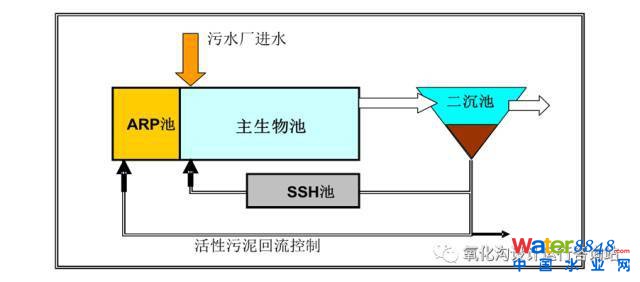

SSH工艺原理
5、SSH工艺实现生物除磷
在传统厌氧池中的PHB菌
在SSH池中的PHB菌
6、ARP工艺的优势
-
在现有的有限空间采用现有的设施升级改造；
-
采用相当于主生物池20%的池容的ARP池可以实现提高最大66%的有机负荷能力；或最大100%的水力负荷能力。

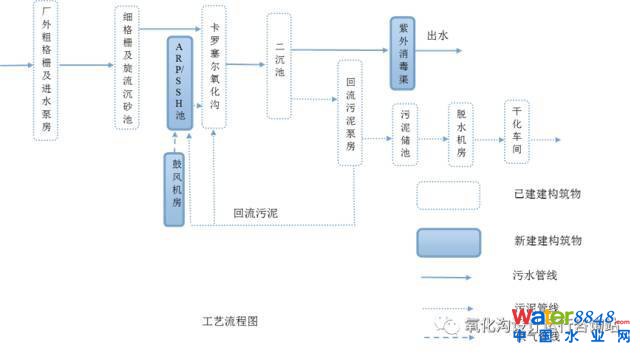

7、安徽某污水厂升级改造的设计及调整
-
原厌氧池和选择池改为ARP+SSH工艺池: 4562曝气头, 4个潜水搅拌器, 2个潜水泵。
-
新建一个鼓风机房：五个带变频调节的罗茨鼓风机。
-
在卡鲁塞尔氧化沟中新安装12台搅拌器。
-
污泥回流泵配备变频调节器。
8、在线控制：可安装在线氨氮仪，硝酸盐仪，磷酸盐仪，溶氧仪，流量计，污泥流量计，污泥浓度计等，从而实现下述功能：
-
生物除氮控制模块；
-
生物除磷控制模块；
-
回流污泥控制模块；
-
等等

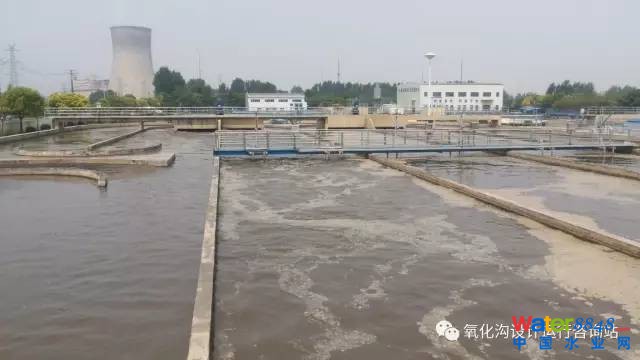

9、污水厂改造后

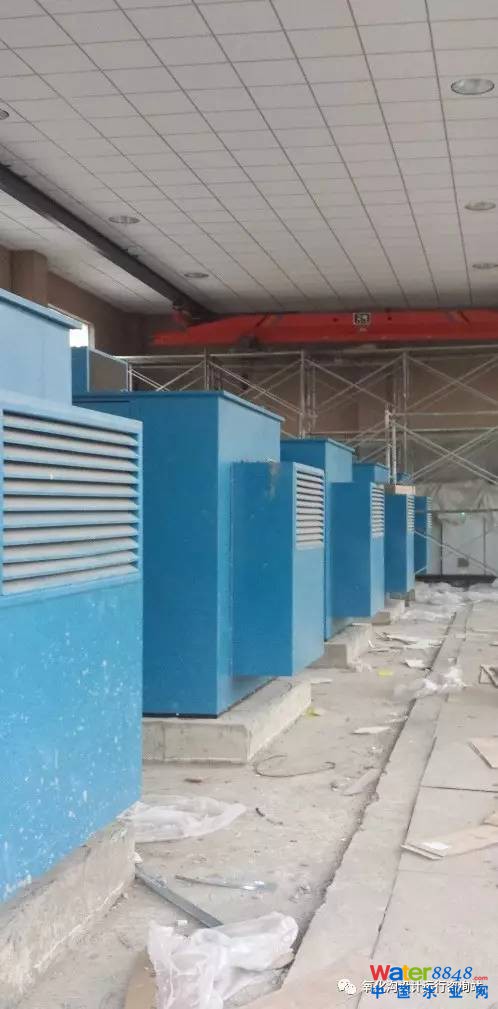

鼓风机房

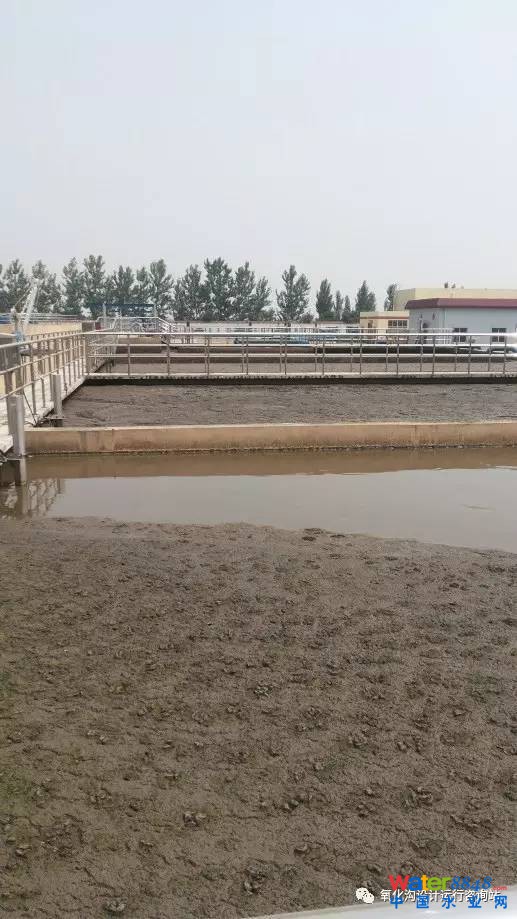

ARP池

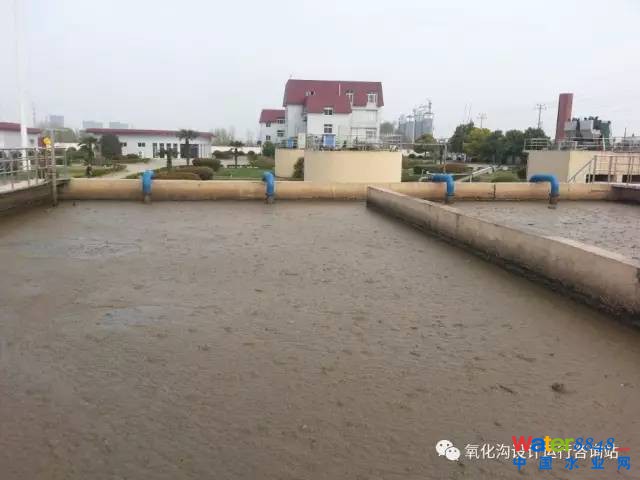

SSH池
通过安装更多的搅拌器优化搅拌

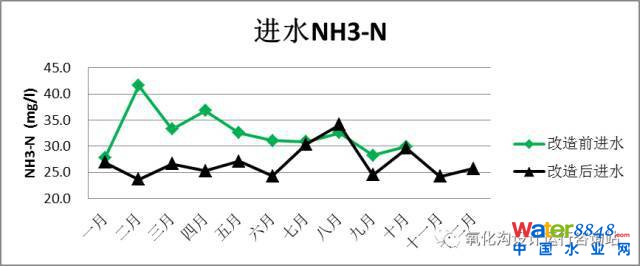

10、进水和出水NH3-N对比(2013和2014年)

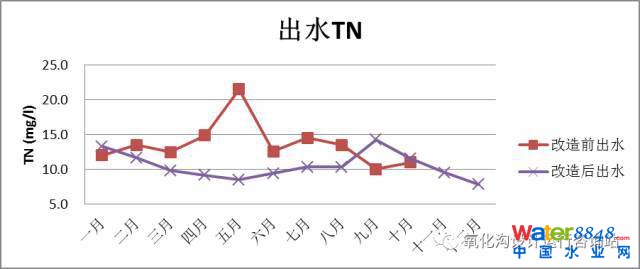

11、进水和出水TN对比(2013和2014年)

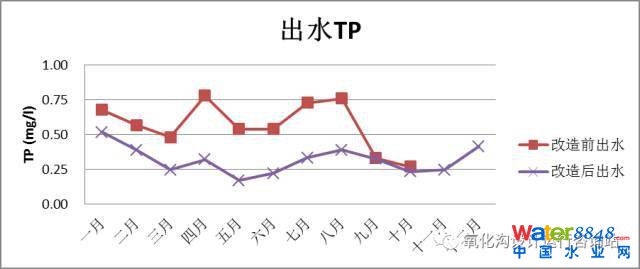

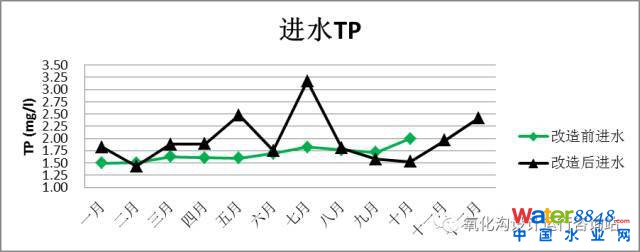

12、进水和出水TP对比(2013和2014年)
13、升级改造前/后的出水对比
|
项目 |
COD |
BOD5 |
SS |
NH3-N |
TN |
TP |
||||||
|
进水 |
出水 |
进水 |
出水 |
进水 |
出水 |
进水 |
出水 |
进水 |
出水 |
进水 |
出水 |
|
|
2013年 |
161.3 |
41.4 |
70.3 |
13.9 |
96 |
13 |
32.6 |
6.6 |
41.3 |
13.4 |
1.68 |
0.63 |
|
2014年 |
170.8 |
36.3 |
62.6 |
7.7 |
104 |
8.0 |
27.3 |
2.9 |
31.5 |
10.4 |
2.01 |
0.32 |
-
所有指标达到一级A标准。
-
氮和磷的出水指标更稳定。
-
在低C/N比的情况下实现生物除磷，并无化学药剂投加。
-
没有额外征地。
14、费用的节省
-
没有采用化学药剂（铁盐或铝盐）而采用生物法除磷，总磷出水指标为0.32 mg/l，低于0.5mg/l要求。
-
没有投加碳源而实现了出水总氮达标，总氮出水指标为10.4mg/l，低于15mg/l要求。
-
电耗增加5-10% (2013年吨水电耗为0.26kwh/m3).
转载：氧化沟设计运行咨询站
