（三）上海排水系统
新理念、新思路、新做法
上海市传统排水系统建设理念为“快排”，核心思路是为保障城市防汛安全，将陆域雨水径流通过泵排或自排形式快速排放水体，确保陆域在设防标准以内不积水，超标降雨退水快。而根据新一轮规划，未来排水系统的构建思路转变为“蓄排”结合，即践行海绵城市理念，坚持因地制宜，将源头削峰、过程蓄排、末端消纳、管理提质增效有机融合，防汛安全和生态环境并重，形成一套综合性雨水管控措施，具体可概括为“蓝、绿、灰、管”四项措施：
“蓝”指的是充分发挥河网水系蓄排作用，依托全市1张河网、14个水利综合治理分片、226条骨干河道及多座泵闸，提高河网槽蓄库容，畅通水系，加强涝水外排能力，消纳雨水。尤其对于本市的自排区域，河道水位和地面高程之间的压差直接决定了区域排水能力；而对于强排系统，虽然河道无法直接影响系统排水能力，但若受纳能力不足，在风暴潮洪影响下水位顶托，将导致泵站无法满负荷排水甚至停泵，造成区域积水。因此，蓝色设施为雨水排放提供出路，是排水系统功能发挥的基础。蓝色设施建设的具体措施包括增加河湖面积、打通断头河、底泥疏浚、控制河道水位、提高河口排涝泵站能力等。

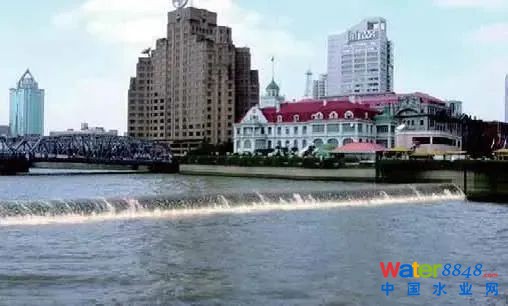

图1 蓝色设施方案例图（图中为河口水闸）
“绿”指的是海绵设施的运用、深化和拓展，主要是源头建设雨水蓄滞削峰设施，发挥控制源头雨水径流、降低雨水峰值规模、减少外排雨水总量、净化雨水水质、提升城市景观等功能。排水系统新建、改建中需践行海绵城市建设要求，控制雨水年径流总量；根据现状系统标准和规划目标的差值，确定绿色调蓄设施规模——比如从1年一遇提升至5年一遇的强排系统，需在每平方公里建设用地中配置1.2万立方米雨水调蓄能力；新、改建区域雨水利用率要求不宜低于2%。绿色设施建设可因地制宜采用多种措施，如浅层雨水调蓄设施、植草沟、雨水花园等。

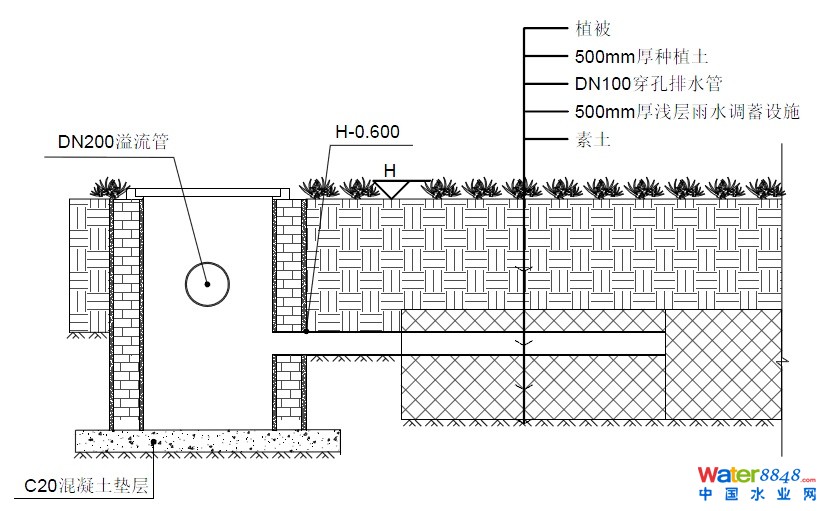

图2 浅层雨水调蓄设施示意图

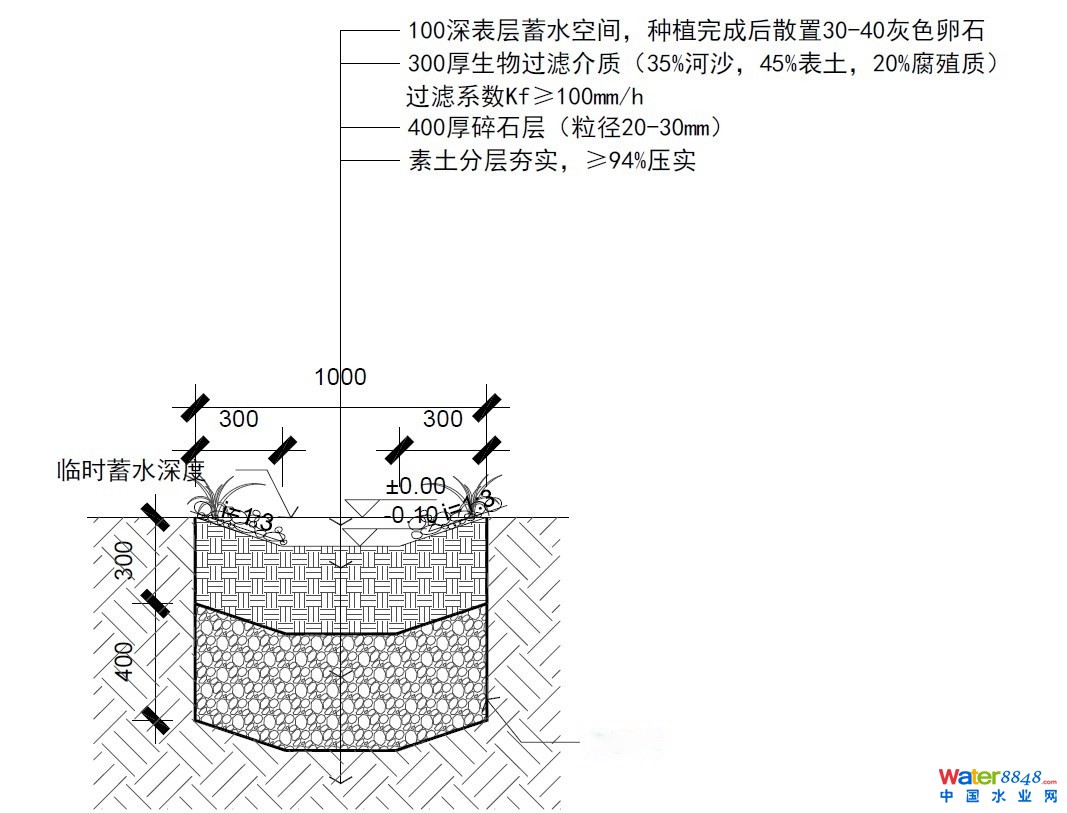

图3 植草沟示意图
“灰”指的是市政排水设施，包括管网、泵站以及大型调蓄设施，主要功能是衔接源头地块和末端河道，承担了雨水输送、调蓄和排放功能，是应对汛期集中降雨、治理合流制溢流污染不可缺少的托底设施。

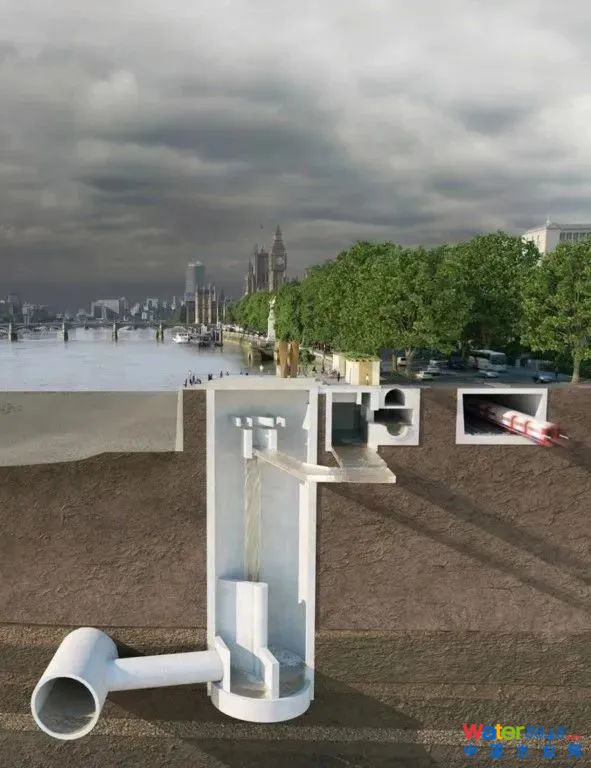

图4 集中线性调蓄效果图
“管”指的是排水精细化、智慧化管理措施，保证绿色、蓝色、灰色设施正常发挥功能，提升城市韧性。具体措施包括完成城市排水管网健康普查，针对性地实施管道检测修复；按照国际先进水平提高养护频次，减少管道积泥；按照一网统管的“观、管、防、处”新要求建设智能化排水运管平台，完善应急管理系统等。

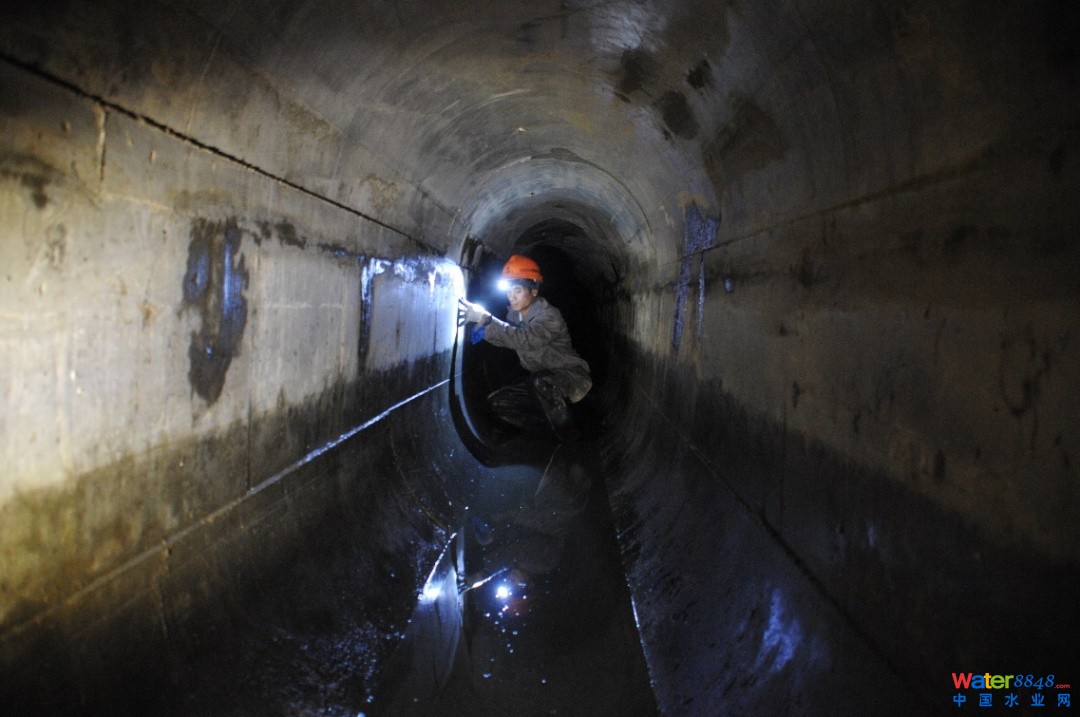

图5 人民路老旧管道修复现场
“绿蓝灰管”四类措施各有所长，但又互相依存、不可偏废。本市正在建设与“上海创建具有全球影响力的社会主义现代化国际大都市发展”定位相适应的现代化排水系统，只有做到因地制宜，“绿蓝灰管”共同发力，才可切实做到保障城镇防汛安全、提高区域水环境质量，为新时代全市经济社会可持续高质量发展提供有力支撑。
经过三期的理论知识科普，相信大家对上海排水系统已有了整体的了解。下一期，也是本系列的最后一期，我们将补充展示部分优秀案例，敬请期待！
