关键词：包头市住宅小区 直饮水

    近年来，水污染状况仍呈发展趋势，其中包头因位于工业化区域附近，水域污染尤其严重，对城市居民用水的安全造成了极大危害。为了保证城市居民的用水安全以及推进城市发展建设，包头市市委市政府将城市健康水工程列入为人民群众兴办的好事实事之列。
    管道直饮水是将城市自来水或达到生活饮用水标准的水源水经过深度处理后，再通过优质管材构成的同程循环管网，变频恒压供水送至用户的可直接饮用的优质水。管道直饮水是包头市实现健康水工程的主要形式[1]。依据《包头市健康水工程建设修订标准》规定，新建、改建、扩建民用建筑必须有管道直饮水设计。其中住宅小区的管道直饮水的设置因其直接关系着城市居民的健康生活，又称为管道直饮水的重中之重。
    1.现状及政策要求
    1.1现状分析
    包头市管道直饮水的水源，在青昆两区和九原区以地下承压水为主，东河区以自来水为主。以地下优质承压水为水源的管道直饮水项目占到市场份额的85%以上[2]。
    包头市管道直饮水项目投资、经营规模概括有两种: 第一种: 企业集团投资建设并委托子公司经营管理，如包钢集团、一机集团。第二种: 专业化的管道直饮水公司投资并经营，或由房地产开发公司投资或部分投资后，移交专业化的管道直饮水公司经营管理，如包头市供水总公司，包头市惠民水务有限责任公司。
    在建成已经运行的小区，受空置率和居民消费能力的影响，开通率提高较慢，部分旧小区由于资金缺乏、用地紧缺、居民消费能力差等因素，仍有近四分之一的市民没有用上管道直饮水，已经建设未完工的项目约占三分之一。随着城市规模的扩张，新增的需求逐年增加，因此包头市管道直饮水工程建设从总体上供不应求。
    1.2政策要求
    包头市管道直饮水的建设从2001 年开始，一直以来，并无标准规范。
    2006 年8月1日，国家建设部强制实施行业标准《管道直饮水系统技术规程》（CJJ110-2006）。
    2006 年8月10日，包头市卫生局印发了关于《包头市生活饮用水管道分质直饮水卫生规范》的通知。
    2011年6月30日，包头市水务局印发了关于《包头市健康水工程建设修订标注》的通知。
    一系列行业标准和地方规定对包头市管道直饮水系统设计、施工、验收、运行和管理做出了明确要求，使管道直饮水的设计建设工作做到“有法可依”。

    2.工程设计
    2.1水质、水量和水压
    管道直饮水系统用户端水质应符合国家现行标准《饮用净水水质标准》（CJ94-2005）。
    直饮水专用水嘴额定流量要求为0.04L/S。
    直饮水专用水嘴最低工作压力不宜小于0.03MPa，住宅各分区最低水嘴处静水压力不宜大于0.30~0.35 MPa[3]。
    2.2净化工艺
    水处理工艺和设备必须根据原水水质进行配备，确定合理的处理工艺流程。管道水源为地下水的，净水设备应选用反渗透膜分离技术；管道直饮水水源为自来水的，净水设备应选用反渗透膜分离技术。对于直饮水管网全部采用不锈钢材质，且地下水水质较好（理化指标和毒理指标达到或者接近现行国家颁布的《饮用净水水质标准》）也可以采用活性碳+臭氧+卷材超滤膜分离技术[4]。处理工艺中必须有水质消毒和管网抑菌装置。
    2.3系统设计
    管道直饮水系统设计必须满足规范和地方文件要求，且设计过程中应着重注意以下几点：
    （1）管道道直饮水系统应设计循环管道，且考虑压力平衡，供回水管网应设计为同程式，并不得与市政或自建供水系统直接相连。
    （2）直饮水循环立管至用户终端的只管长度不宜大于3m，不得大于15m，终端应安装直饮水专用水嘴。室内末端应安装在厨房内，预留高度距离地面0.4-0.6m；每个分区最高处在距供回水连接处0.8-1.0m安装隔断，排气阀。
    （3）直饮水在配水系统各部分停留时间不应超过6h。
    （4）直饮水管网应尽量全部使用不锈钢材质，或者选用钢管活其他符合食品及要求的优质给水塑料管和优质钢塑复合管。管材、管件、阀门、之水设备、无负压等涉水产品必须在直饮水主管部门备案的产品，并具有省级以上技术监督部门办法的质量检验合格证和卫生部授予的涉水卫生安全产品卫生许可批件，附和《生活饮用水输配水设备及防护材料卫生安全评价规范》的要求。

    3.工程实例
    3.1工程概况
    本项目为包头市某住宅小区三期工程，由3栋32层高层住宅、4栋28层高层住宅及地下车库等组成。本工程为h6号楼，共28层。建筑高度90.65m，建筑面积32566.4㎡。
    3.2系统设计
    自建直饮水泵房部分设计由直饮水公司完成。室内部分1-8层（ZY1）为加压低区，9-32层（ZY2）为加压高区，其中9-16，17-24层分别用减压装置减压后供给。，依据规范设置法门及计量设施。
    建筑内除表后的直饮水系统：管道采用薄壁不锈钢管，卡压式连接。水表后室内直饮水管道采用符合饮用水卫生标准的纳米抗菌无规共聚聚丙烯给水管（PP-R），S4系列。同材质的PP-R管和管件之间，采用热熔连接；PP-R管与金属管件相连接时，采用带金属嵌件的PP-R管件：与PP-R水管用热熔连接，与金属管件用丝扣连接。直饮水系统采用干管循环制，给水及回水循环立管设于公共部分水暖井内，户内由管道井引入厨房及卫生间的给水管及直饮水管均敷设于板上，管道用沙浆保护。直饮水水表采用容积式水表，且等级不小于C型。分户水表前设锁闭阀。直饮水自动排气阀型号OR-VILMAT-0502.015。直饮水自动排气阀前的阀门带滤菌防尘隔断阀，型号OR-VILMAT-0539.015。
    直饮水给水点平面布置及系统原理分别参见图1和图2。

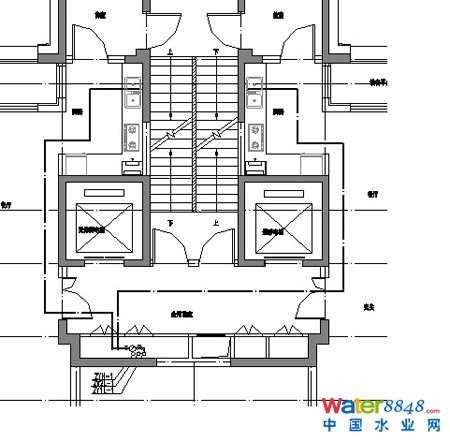

图1标准层直饮水给水平面图（局部）

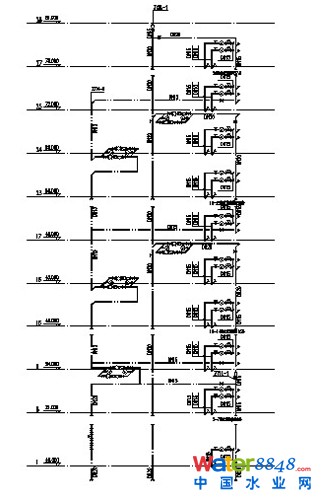

图2直饮水系统原理图

    3.3系统计算
    直饮水用水定额为5L/人?d，饮用净水水嘴额定流量为0.04L/s。直饮水管道水力计算示例见表1，该表仅表示直饮水系统ZY2L-1次高区（17-24层）、中区（9-16层）系统计算[5]。

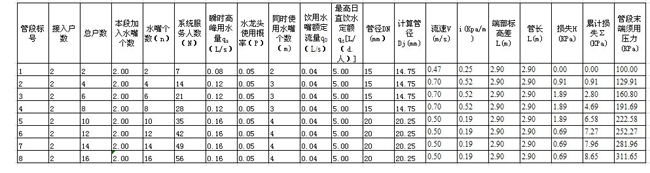

    表1直饮水系统ZY2L-1次高区、中区计算表

    4.存在的问题与发展
    包头住宅小区中的直饮水工程一直处于发展阶段，各相关部门应在严格保证水质问题的基础上，做到系统合理，设计优化，节约用水，安全用水，使这个与人民生活息息相关的工程真正的发挥它的作用。

    [1]王志强 徐宝军 王志刚 包头管道直饮水设计中存在问题的分析及建议 包钢科技，2011,37（5）：70-73
    [2]王志强 王志刚 包头市管道直饮水的现状、问题及对策 内蒙古水利，2011，（4）：66-68
    [3]中华人民共和国建设部 管道直饮水系统技术规程（CJJ110-2006）北京：中国建筑工业出版社,2006
    [4]包头市健康水工程建设修订标准 包水发（2011）112
    [5]中国建筑标准设计研究院 2009全国民用建筑工程设计技术措施（给水排水） 北京：中国计划出版社，2009

    作者：王倩怡   天津市筑土建筑设计有限公司
