国内第一部综合管廊标准图集——《湖南省城市综合管廊标准图集》
《湖南省城市综合管廊标准图集》为国内第一部正式发行的综合管廊标准图集。针对国家规范《城市综合管廊工程技术规范》仅对管廊设计的原则内容规定的情况，本图集在设计条文细化、设计标准化、新工艺的推广等方面进行了拓展，从管廊断面设计、节点设计、BIM技术应用、预制拼装技术、标识系统等方面入手，搭建了综合管廊设计标准化构架体系。
作者: 樊亮亮(1980年- ) ，女，湖南省岳阳人，大学本科，高级工程师，长沙市规划设计院有限责任公司给水排水所主任工程师，管廊设计所副所长。从事给排水工程、综合管廊工程设计研究工作，《湖南省城市综合管廊标准图集》项目负责人。
《湖南省城市综合管廊标准图集》于2016年4月7日由湖南省住建厅正式发布。由于地下综合管廊在我国的建设起步相对较晚，配套规范、标准、图集尚不完善，且仅有国家规范《城市综合管廊工程技术规范》(GB 50838-2012)作为技术指导，尚无配套相关图集及技术指南、设计手册等，导致在综合管廊建设中，各单位按各自的理解来进行设计，在管廊的设计标准、模式选择、参数选取、工艺路线、施工方法等方面不统一、不规范，不利于管廊建设和运营的规范、集约、及成本控制，在一定程度上制约了综合管廊的建设和推广。在这种形势下，湖南省率先发布地方管廊标准图集编制工作，为国内第一部综合管廊标准图集。

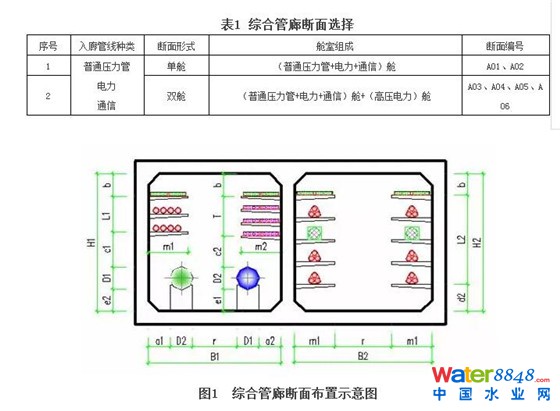

1 断面布置
图集编制组调研了各类管线权属单位的意见，并综合了各类管线的设计规范及安装运维要求，对于管线(道)之间的间距、管线(道)与管廊箱体之类的净距、管线(道)与支架的间距、支架桥架的间距等都提出了具体要求，并根据电缆的压力等级、管道的规格、入廊管线的种类等不同要素进行了分类整理，列举出27个不同种类变量，共编制了66种断面布置形式供选择，节省了设计时间，同时可大大减少后期因管线权属单位不同意见对断面尺寸的反复修改情况。
2节点设计
本图集列举了实际应用中管廊各类节点形式，对每类节点的适用范围、布置原则、构造形式、尺寸要求等进行了详细设计

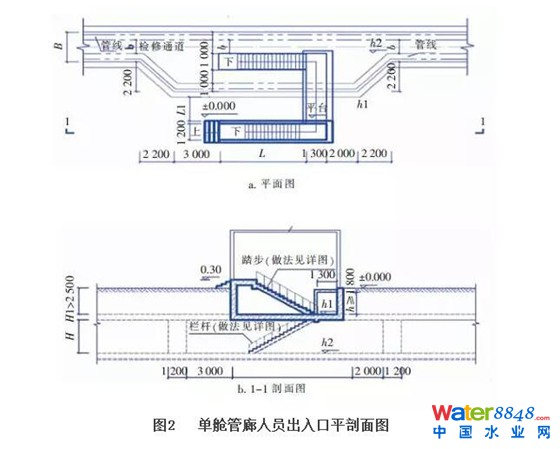

2.1人员出入口
人员出入口指供人员进出管廊的构筑物，人员出入口除了要实现人员进出管廊的功能，又不能阻挡廊内检修通道及管线(道)的连续。由于管廊在道路下的位置及道路的地面情况不同，出入口的地上部分不一定刚好设置在管廊上方，口部按设置位置又分成对外口部在管廊投影外部和对外口部在管廊投影内部两种形式。当双舱及以上管廊的几个舱室共用一个地面口部时，需注意保证不同舱室防火分区的分隔分成单舱管廊及双舱管廊人员出入口。图集规定了人员出入口处管廊展宽的尺寸要求、转换的净高要求、楼梯的宽度、防洪、防盗、防火分区要求等。

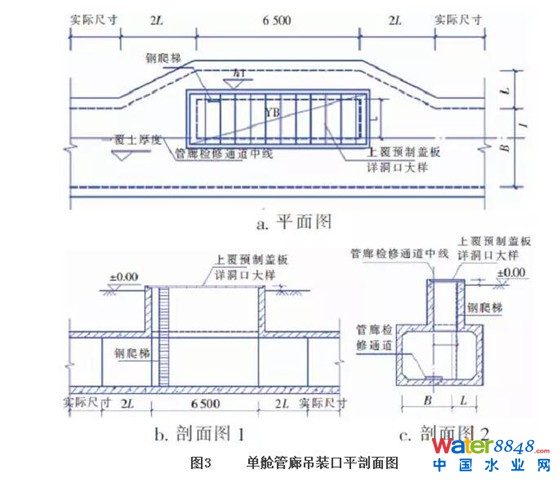

2.2吊装口
吊装口指用于将各种管线(道)和设备吊入综合管廊内而在管廊上开设的直通地面的孔洞。吊装口不仅需满足初次安装时管线(道)和设备的投料要求，还需方便未来管线(道)更换，同时还应防止雨水倒灌等。根据不同的管廊断面形式、入廊管线种类、吊装方式等，图集吊装口节点分成四大类19种形式， 管廊口部的尺寸、开口位置、盖板做法等均做了详细规定。

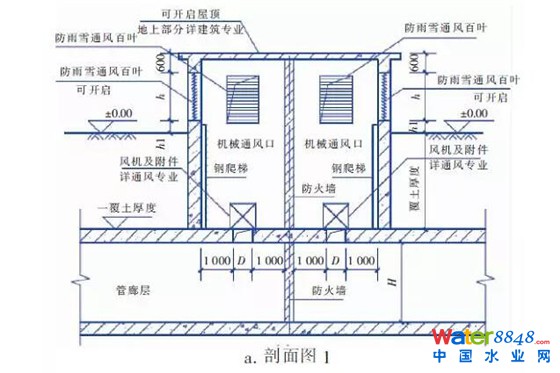

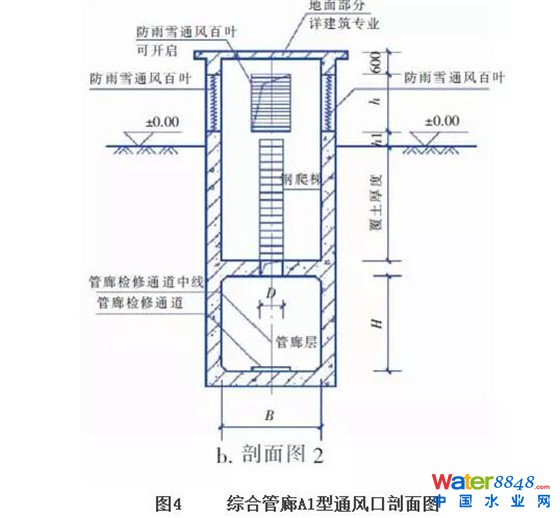

2.3通风口
综合管廊通风口指为满足综合管廊内部空气质量及消防救援等要求而开设的洞口。根据不同的管廊断面形式、通风方式、通风口设置形式等，分成ABC三大类共10种形式。通风口的设计除需满足通风量的要求外，还应满足风机的安装检修的空间要求、防火分区要求等，防止洪水倒灌、便于管理，可同时兼顾人员出入等功能。

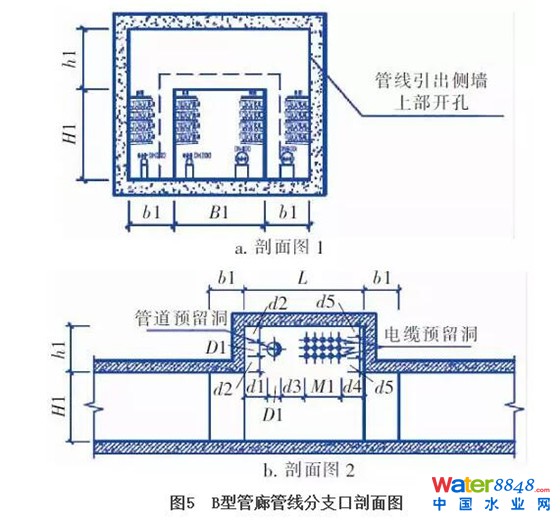

2.4管线分支口
管线分支口指管廊内部管线和外部垂直方向管线相衔接的节点，管线引出的形式应方便与直埋管线连接。根据不同的管线引出形式，分为双侧引出、双排管线单侧引出和单排管线单侧引出。在管线引出的部位的设计，除要满足各类管线转弯半径的要求外，还应保证此处检修通道的畅通，保证引出线与管廊内管线位置不冲突。
2.5端部井

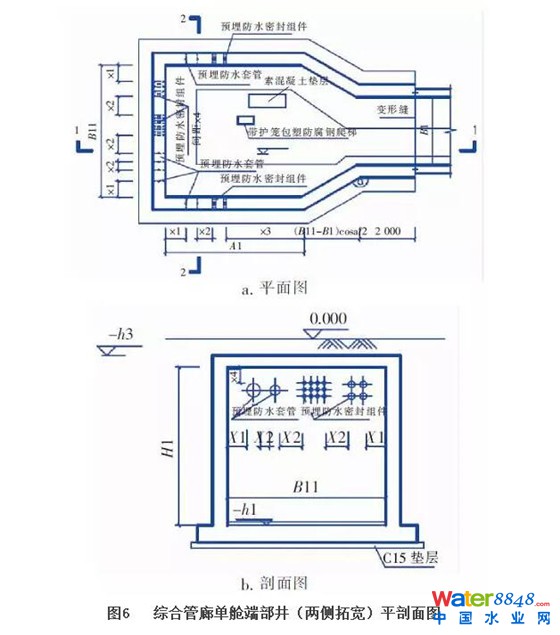

端部井在规范里并未提及，实际管廊总有起端和末端，之外就是直埋管线，端部井指设置于综合管廊端头，供管廊内管线与直埋管线联通的节点。由于直埋管线一般埋深为1米左右，各类管线水平排布，而管廊内管线埋深达5~6米，各类管线上下排布，故需通过端部井这样的节点实现直埋管线和管廊管线的转换，可根据两侧出线情况及现场实际情况决定往一侧拓宽或者两侧拓宽。
2.6分变电所

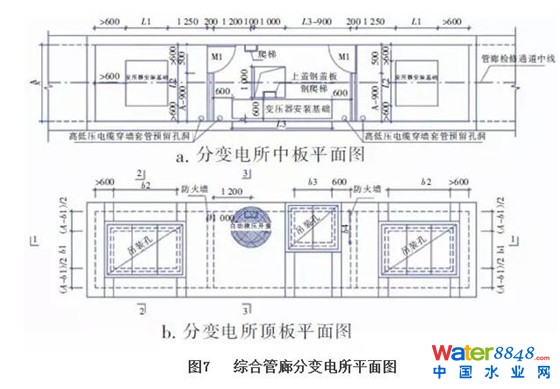

分变电所指为满足综合管廊内部动力照明及临近路段路灯交安等负荷用电需求而设立的节点，分变电所主要设备包括变压器、低压柜等。分变电所可以单独设置，也可以和通风口、吊装口或者设备间合并设置，需满足设备安装、空间需求，防火分区需求等。

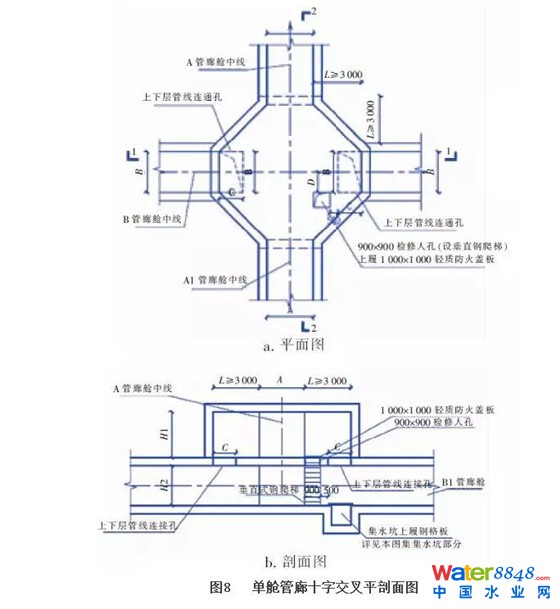

2.7综合管廊交叉节点
随着全国推进综合管廊建设的力度加大，管廊规划的完善，的管廊由原来多沿单条道路敷设，逐渐演变成网络状的布局。当两条道路相交且均布置有综合管廊时，两条管廊必然出现交叉，在这个交叉节点，两条管廊的通风、防火分区需相互独立，廊内的管线、巡检人员通行则需相对独立又相互联通。图集对于交叉节点的交叉方式、尺寸布置要求、管线连接方式、防火分区做法等均做了详细规定。

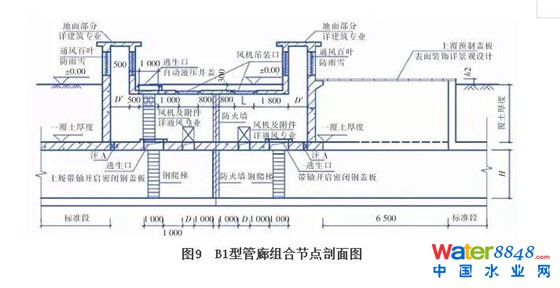

2.8组合节点
图集组合节点的设计，将通风口、吊装口、逃生口合并设置，组合节点需实现各节点原有功能，同时又集约、高效。图集对组合节点的防火分区设置、布置形式、空间尺寸等均有详细要求。

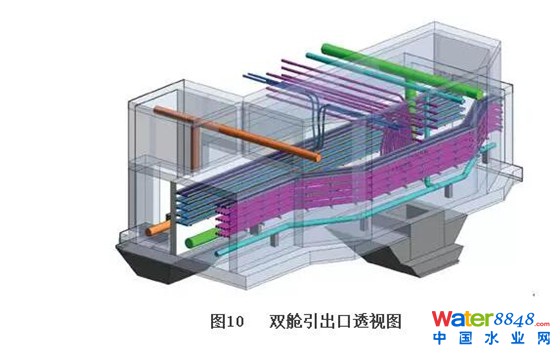

3 BIM技术应用
传统管廊设计指管廊平纵剖面图、大样等二维cad图纸，管廊节点等构造通过三视图来表现，这种表达方式对于管廊结构体的施工是足够的，但管廊不仅是一种地下构筑物，还有容纳城市地下管线，保障其安全运行的功能。
4 预制拼装技术

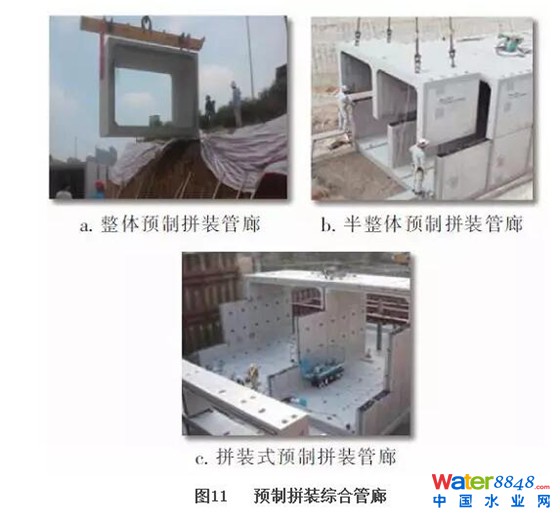

综合管廊施工出现了多种预制拼装技术，分为整体预制拼装综合管廊(仅带纵向接头)、半整体预制拼装综合管廊(上下两段或左右两段拼装)、拼装式预制拼装综合管廊。图集编制组结合湖南省的地质、水文情况，采用结构最稳定、防水防渗性能最好、应用最广、施工速度最快的整体预制拼装工艺。

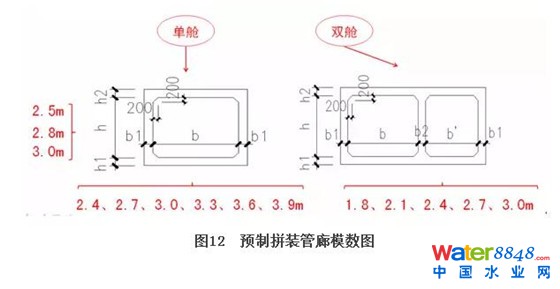

预制拼装技术的经济效益主要体现在规模化，但实际应用过程中，管廊设计各自为政，设计的断面尺寸、结构配筋依据单个项目确定，并未形成足够的规模效益。本图集通过标准图的形式，把管廊的断面尺寸模数化，结构配筋标准化，固定成数个标准尺寸，有利于预制拼装管廊的规模化生产，减少综合管廊的工程费用并大大缩短施工时间。
5 标识系统

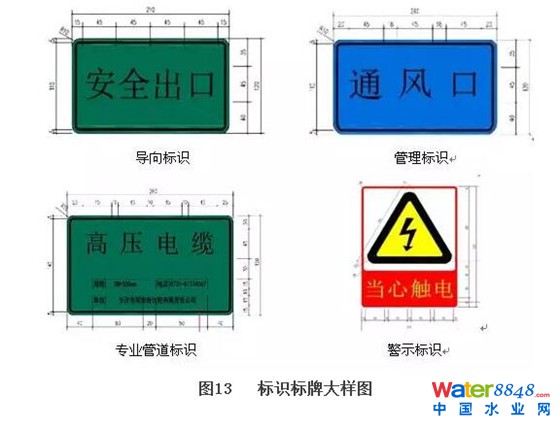

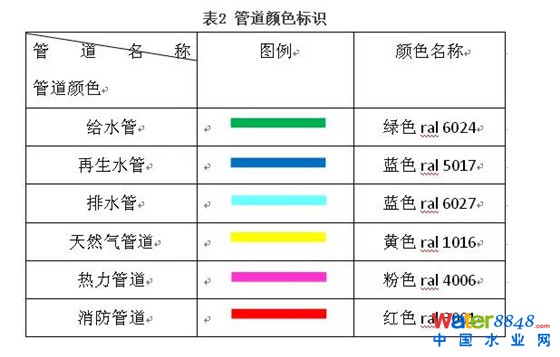

图集将标识系统分为导向标识、管理标识、专业管道标识、警示标识4大类，对管廊管道颜色设置，标牌尺寸、颜色、设置位置、设置内容、字体等均做出详细规定，并提供样图。
省人民政府召开新闻发布会推进全省新型城镇化标准设计图集体系建设工作
- 索 引 号：430S00711/2016-14300
- 题裁分类：
- 发布机构：省住房和城乡建设厅
- 发文日期：2016-04-08
- 名 称：省人民政府召开新闻发布会推进全省新型城镇化标准设计图集体系建设工作
- 主题分类：
- 主 题 词：
4月7日，省政府新闻办主持召开了全省新型城镇化标准设计图集体系建设工作新闻发布会。会议由省政府新闻办新闻发布处处长姚伟红主持，省住房和城乡建设厅袁湘江副厅长发布新闻，姚英杰副厅长就媒体记者关心的问题进行了解读。
新闻发布会现场
会上，袁湘江介绍了我省新型城镇化标准设计图集体系建设工作的有关情况。2015年省住房和城乡建设厅启动了湖南省新型城镇化标准设计图集体系建设工作，其总体框架涵盖了城乡建设、基础设施、公共服务、环境资源四个方面，共计十三个领域，旨在提高城市建设质量和水平，引导我省城乡建设健康有序发展。此次先行免费发布的城市道路、海绵城市、地下综合管廊、装配式住宅、既有建筑节能改造、城市标识共6个具备绿色环保、工业化特点的标准设计图集，将有利于提高质量水平、节约投资、缩短工期、促进产业转型升级，填补了国内空白，具有广泛推广的价值。
袁湘江副厅长
袁湘江还介绍，标准设计图集体系按照“简约、耐久、适用、绿色”八字原则，充分发挥设计的灵魂作用，大胆了采用绿色理念、工业化理念，进行设计创新。一是摒弃了天然石材、现场浇砌、手工作业等落后做法，采用工厂预制、现场拼装施工方法，推行预制构件生产工业化，施工作业机械化，实现资源与环境的平衡，效率与效益的共赢；二是图集增加BIM设计内容，利用BIM技术建立三维建筑信息模型，使图集里的整体构造、技术设施具有可视化等特点，开创了国内图集编制的先河；三是注重节省成本，城市道路系列标识采用共用杆柱设计，将标识与路灯、交通信号灯、通讯监控集中共于同一杆柱，合理设计路灯的间距和高度，照明采用LED节能灯，大幅减小标识版面尺寸，有效降低造价。
姚英杰副厅长
下一步，我省将围绕标准设计图集体系建设工作，保障图集落地，积极推进新型城镇化标准设计图集体系的普及推广应用，重点抓好三件事。一是完善新型城镇化标准设计图集体系；二是组织开展标准设计图集宣贯培训工作；三是开展标准设计图集应用的试点示范工作。
