专利名称：一种劣质煤气化废水的处理与回收利用装置

专利权人：中煤平朔集团有限公司

发明人：段志栋赵海波 王坤 李录彦 王建军 杜东梅

授权时间：2018年4月13日

0 1

发明创新点

该装置能够实现将劣质煤加压气化产生的煤气化废水依次进行蒸汽碱性汽提、萃取、混凝气浮、水解酸化、厌氧好氧处理、混凝沉淀、臭氧接触氧化、流砂过滤、机械搅拌澄清、多介质过滤、UF、RO、浓水保安过滤器、浓水RO处理， 产水达到工业循环水补水水质要求补入循环水系统。

0 2

应用领域和范围

本实用新型属于工业废水处理及回用技术领域，应用范围煤气化制造合成氨、煤制气、煤制甲醇等煤化工装置。

0 3

实施效果

劣质煤加压气化装置来的高浓度有机废水，经煤气水预处理脱除悬浮物和大部分油类、脱除氨氮及苯酚等物质COD≤4500mg/L、BOD5≤1500mg/L、总酚≤800mg/L的煤气化废水，经生化处理降解脱除大部分COD及其它污染物、脱除剩余悬浮物经膜过滤去除剩余有机物及大部分无机盐，补入循环水系统，实现了高COD、高氨氮、高浊、高油、高污染物气化废水处理回用，节约大量新鲜水消耗，降低一次水用量和用水成本。

0 4

产业化及市场应用情况

专利应用：中煤平朔能化劣质煤综合利用项目，主要生产工业硝酸铵，副产品有硫酸铵、LNG等，主要生产装置有300 kt/a合成氨、2×180 kt/a硝酸、2×200 kt/a硝酸铵装置。项目为中煤平朔高标准循环经济规划项目之一，年消耗劣质煤（高硫、高灰分）990 kt、锅炉燃料煤矸石705.6 kt。项目投资 40多亿元，年实现利润5000万元。

0 5

技术优势

1、该废水处理与回用技术组合工艺废水处理能力大，装置占地面积小。

2、采用“蒸汽碱性汽提+萃取+混凝气浮+水解酸化+厌氧好氧+混凝沉淀+臭氧接触

氧化+流砂过滤+机械搅拌澄清+多介质过滤+UF+RO+浓水保安过滤器+浓水RO”处理与回用组合工艺。

3、具有组合工艺流程优化，DCS系统集中控制及操作控制于一体的实用性。

0 6

专利运用及保护

本专利应用于中煤平朔能化劣质煤综合利用项目，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

0 7

效益分析

以污水处理量120m 3/h，经一系列处理回用可补入循环水102m3/h，相对节约新鲜水补水102m3/h，吨水3.98元/m3计，全年8000h计可节约新鲜水81.6万吨，节约用水成本324.768万元。

0 8

应用前景

对劣质煤利用煤化工项目，气化产生高浓度有机废水处理及回用技术，具有实际可操作性及处理技术的指导意义。对煤化工项目污水处理回收利用有广泛的参考价值。可节约水资源，有效利用工业废水，提高煤化工工业用水复用率，劣质煤利用煤化工项目环保及可持续发展借鉴意义深刻。

0 9

获奖情况

2019年5月获得中煤平朔集团有限公司第八次科技大会实用新型专利奖。

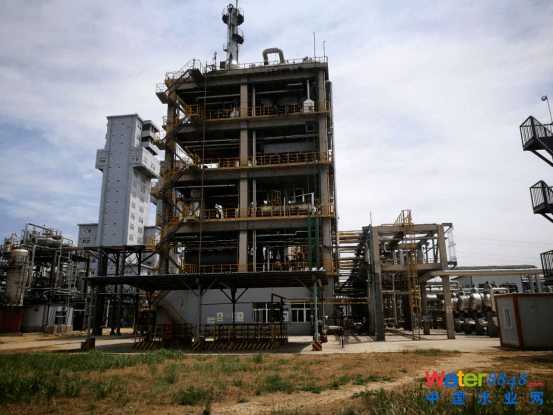

图1 劣质煤加压气化废水预处理装置

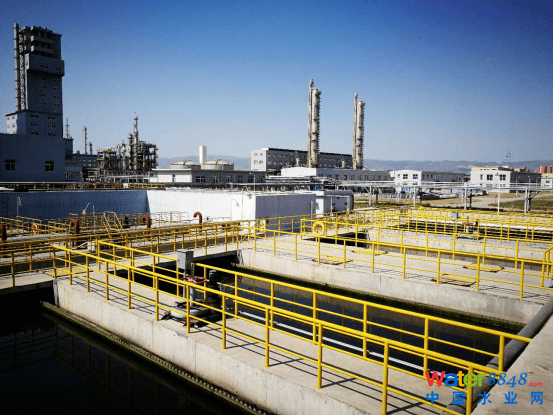

图2 生化处理装置

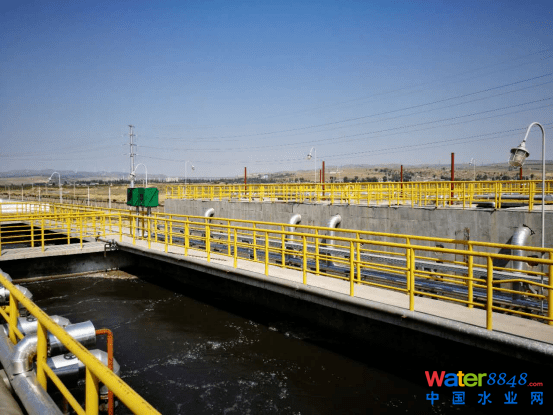

图3 生化处理装置

图4 回用水处理装置

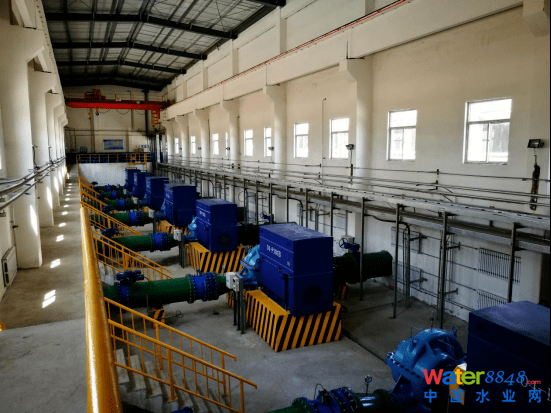

图5 循环冷却水装置泵房

图6 循环冷却水装置冷却塔
