项目介绍
?项目背景
浦东威立雅自来水有限公司是全国第一家集制水、输配、销售于一体的中外合资区域性自来水公司，供水范围为黄浦江以东、外环线以内的城市化地区，包括浦东国际机场及周边部分地区和闵行区的陈行地区；供水服务面积约320km2，服务人口约147万人。现有凌桥、居家桥、陆家嘴、杨思、周家渡、临江六座水厂，水厂综合生产能力127万m3/d。
?项目起止时间及规模
浦东威立雅泵站自动化项目于2004年7月正式签约。 上海海得控制系统股份有限公司作为自动化分包商，主要负责自动化系统的供货和实施，工程范围包括浦东威立雅自来水有限公司管辖下的7个泵站和5个水厂泵房自动化系统的改造或新建。
?系统构成
整个系统分为本地和控制中心两部分
1、本地系统安装在水厂及泵站，主要是由施耐德Premium TSX57系列PLC、Intouch监控软件及Hirschmann Mice系列的工业级卡轨式光纤交换机组成。PLC和Intouch操作员站通过以太网方式实现连接和通讯。现场安装UPS机柜，当PLC柜正常供电中断时，将为PLC柜提供备用电源。

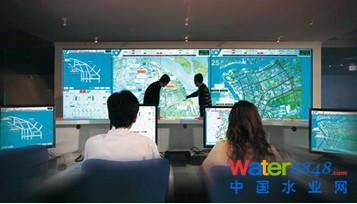

2、控制中心设有7个操作员站和2台冗余数据服务器， 1面DLP大屏幕显示屏。金桥威立雅总部的控制中心与本地SCADA系统通过光纤及无线通讯系统通讯。

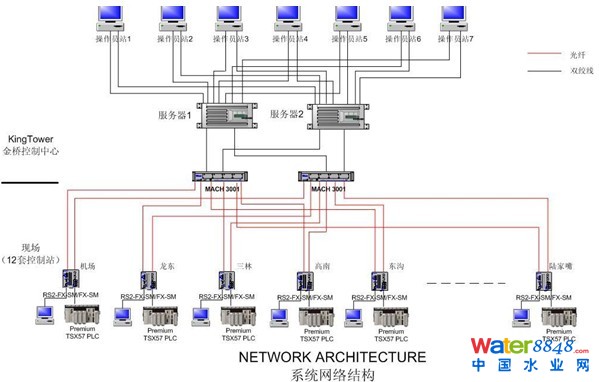

网络拓扑

　　系统功能
控制模式包括就地、现场手动（本地SCADA）、远程手动（中心SCADA）以及自动运行模式。四种控制模式，确保各种情况下都能安全方便的控制现场设备。
1、自动运行模式是采用先进的控制方法，通过预先设定的出水流量、出口压力等条件，自动启停现场设备，从而达到泵站无人职守的先进管理模式，可为用户节省大量人力。
2、远程手动方式能够使控制中心管理人员远程监视、控制现场设备，当现场设备发生故障时，可以第一时间作出事故处理措施。

　　系统特点
? 提供开放的OPC接口，为厂区MIS系统数据库提供数据，使厂区每台联网电脑都能通过IE浏览器查看现场工况
? 通过Modbus总线采集现场数据
? 特殊地段加装信号隔离器、信号防雷器，确保系统安全
系统集成产品
? Modicon Premium 系统
1. Premium TSX57 系列CPU：573623M
2. PLC软件：PL7 Pro V4.4
3. SCADA软件：Intouch 8.0 运行版3000点
?控制网络系统
1. Hirschmann工业交换机：Mice系列
? 服务器、工作站
1. DELL服务器
2. DELL工作站
