一文详解国外水处理技术工艺
时间：2017-04-17 13:25
来源：点绿科技
评论（0）
“十三五”研究重点是彻底打通污泥处理处置路线，实现全链条能力提升。把高浓度污水、污泥、有机垃圾变为生物能源，本文详解奥图泰“流化床能源系统”和普拉克水处理技术，实现人类的可持续发展。
上世纪50年代，流化床技术产生于欧洲，该技术最早应用于氧化铝的焙烧、铁矿石的还原以及贵金属的焙烧冶炼的过程。随着技术的应用发展，在上世纪七八十年代被引入到“污泥热解、热法应用的利用上”。
奥图泰“流化床能源系统”详解
奥图泰于1950年成功建造和运行了第一座流化床实验站，1967年建造了第一座污泥FB焚烧厂，1973年建造了北美第一座生物质FB流化床，1992年建造了第一座AFB流化床。从1995年-2010年的20年间，奥图泰在全球一共建造和运行了260余座流化床技术应用。

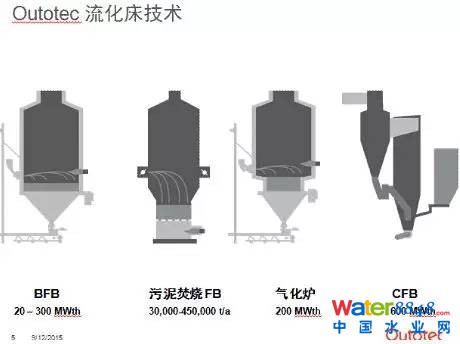

上图是流化床应用于的环保的几个解决方案。最左侧的产品，是能够为我们提供20-30兆含量输出的鼓泡式流化床系统;第二个是可以提供每年三万吨和每年四十五万吨负荷量的湿泥流化床反应系统;第三个是气化炉技术，最右侧是重金属行业、矿石冶炼等循环流化床，可以时兴600兆瓦的能量输出。
奥图泰流化床污泥焚烧系统的特点
1、燃烧率高，灰中碳残留量低;
2、燃料迅速加热;
3、燃烧室内燃料残余量小(紧急停炉时没有滞后燃烧);
4、在流化床中投加石灰脱硫;
5、热空气区域没有运动部件;
6、全部的灰均为飞灰;
7、掺烧其他燃料;
(奥图森床层自净循环系统可自动去除不可燃烧物，回注清洁的床层层料、确保连续运行)。
奥图泰流化床的典型优势
奥图泰的流化床系统具有宽泛的燃料灵活性，有将近250余种物料可以用于该系统。包括各种农业废物(麦杆、种子)、多种工业废物(油脂、污泥、油泥)、工业产品和处理工艺产生的工业废物、石油行业产生的油渣以及多种市政废物(市政污泥、衍生废物)等。奥图泰能源系统能够在一个反应器装置中进行科学的利用，不需要提供其它的设备辅助的情况下，能够提供广泛的混合燃料的气化和流化技术。

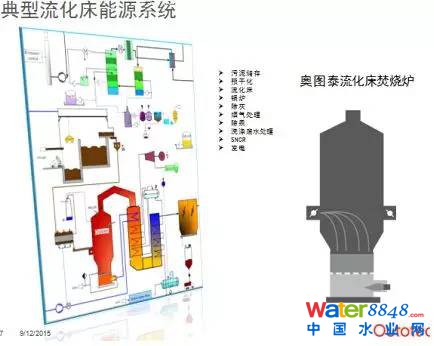

上图是大众较熟悉的典型的流化床能源系统在市政污泥处置上的系统炉。污泥接收后，根据热值选择的不同形式的污泥预干化，再进入全干化系统，以及最核心的流化床焚烧装置，之后进入后面的能源回收和能源再利用的锅炉系统、蒸汽发电系统及烟气排放除尘系统，这一套体系构成了完整的市政污泥再循环利用解决方案。
流化床技术在污泥热法处理，以及焚烧和气化装置的应用上，每一个部件都是固定的部件，不存在潜在的维护和对技术人员很高要求的困境;产生的、处理的废物实际上就是飞灰，且我们还会做进一步的回收工作;在掺烧过程中，我们还有一个很好的装置，能够在不停炉和不产生后续影响的情况下，自动的把沙层中不可燃烧以及尺寸较大的废弃物排泄出来，且沙层可以在重新自净以后再注回到沙管里面。

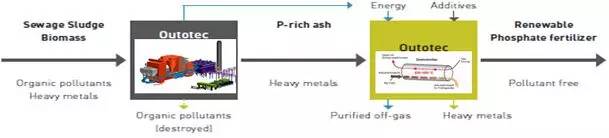

此外，奥图泰能源系统还有一个配合应用——ASHDEC工艺。ASHDEC工艺是对污泥干化焚烧的一个有效补充，与流化床系统整合在一起，相互配合，在污泥进行热化处理和进行了最终极减量的情况下，还可以实现了磷的回收。

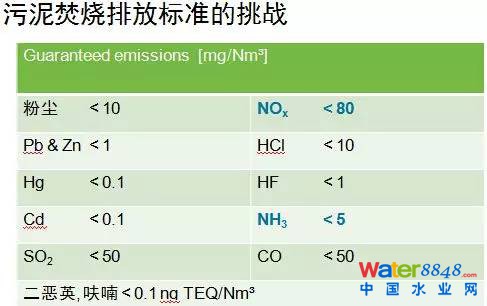

上述流化床能源系统满足严格的国内烟气处理，且在欧盟对于排放标准提高的前提下，奥图泰目前在全球运行的各种形式的流化床系统，都可以做到NOX小于80。
上月，奥图泰正式提交了一个10万吨湿泥半干化+焚烧能源系统项目计划，这个项目位于苏黎世的市中心，年处理量10万吨，同时可以产生高压供气对区域进行区域供电和区域加热的需求。同时，还有“磷回收”的系统实施;
土耳其EREN Corlu的生物质热电联发电厂是年处理量45万吨的混合生物流化床焚烧系统(奥图森EPC总包)，有50%的燃料来自于造纸污泥和市政污泥，也混合了其他被分解的市政垃圾和其它有热值的废物，它的年产电量是30兆瓦;
荷兰布拉班特是欧盟最大的污泥焚烧厂，市政污泥处理量为年40万吨，污泥来源是100座污水厂，这个厂子有4个处理线，得到了很好的运行;
还有一个比较小的案例：奥图泰在一个占地100米×60米的条件下，为一个年处理量只有3万吨湿泥的小的污水厂制作了一个全套流化床焚烧和后面的烟气口。可以说流化床技术在配合各种形式的干化污泥的情况下，都是一种很好的解决方案。
截止2015年，奥图泰在全球利用流化床技术，减少了660万吨的二氧化碳的排放。
普拉克环保系统(普拉克大型厌氧反应器)
普拉克集团是瑞典最大的环境集团，为水处理和沼气生产领域提供产品、工程承包和服务，在业内处于领先地位，目前在九个国家设有分支机构。普拉克(PURAC)成立迄今已有61年历史，已在80多个国家完成超过4000多个合同，涉及饮用水、市政污水、工业废水、污泥处理和城市有机垃圾处理、厌氧沼气综合利用项目。
普拉克环保系统(北京)有限公司是普拉克集团的独资公司，自1993年获得高碑店污水处理项目合同进入中国市场，至今已在中国执行饮用水处理、市政污水处理、工业废水处理、污泥处理和城市餐厨及有机废弃物处理、沼气利用等各类合同100余个。
瑞典沼气发展历程：
1940年，开始利用市政污泥产沼气;
1970年，能源危机的时候，利用工业废水/废物生产沼气;
1990年，发展协同厌氧沼气厂，原料为污泥及其他多种有机废物的组合。
普拉克国外典型有机垃圾处理厂业绩
典型案例一：挪威奥斯陆北部的利勒哈默尔市IDE垃圾集中处理中心，处理市政污泥+家庭有机垃圾，日产生沼气量为12000m³/d，由普拉克总包，康碧分包。
典型案例二：马来西亚Pantai320,000吨/日污水处理厂污泥消化沼气项目

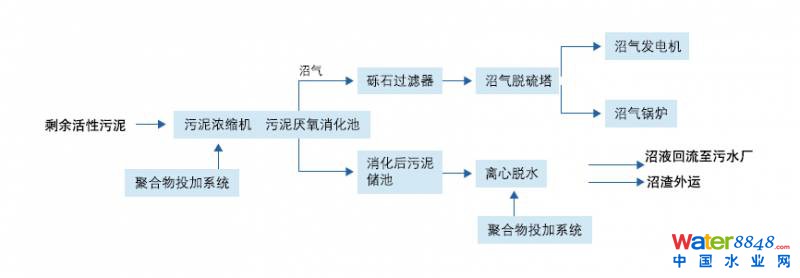

在2012年4月18日，普拉克环保系统(北京)有限公司成功中标了吉隆坡32万吨/天的污水处理厂污泥厌氧消化项目。作为老牌污泥厌氧消化技术的拥有者，早在99年就成功建设了北京市高碑店污水处理厂(亚洲最大污水处理厂)二期50万吨/天污水处理工程的污泥厌氧消化项目。污水处理厂污泥厌氧消化是国外尤其是欧洲的流行处理技术，可在低能耗的情况下生成再生能源沼气，并实现污泥减量化处理。是一种节能减排的先进处理技术，该项目预计2015年投产。
普拉克大型厌氧反应器被广泛用于全球各项目

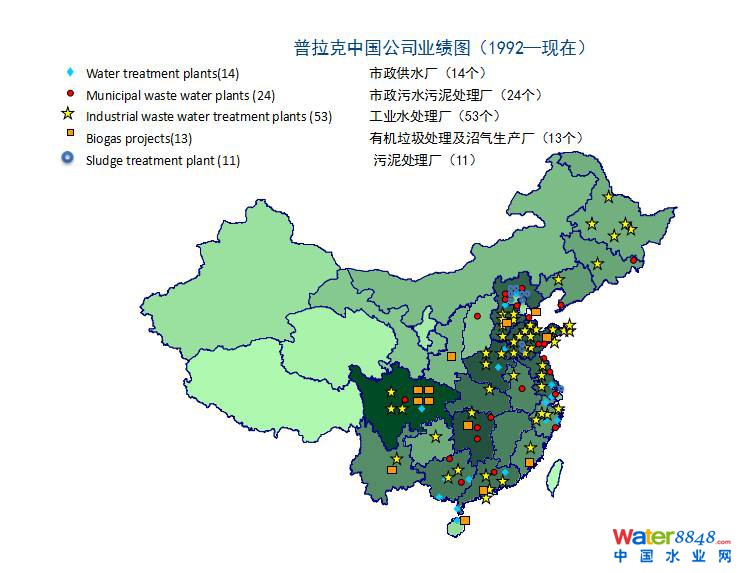

如泰国EPPCO项目、海南澄迈有机垃圾厌氧项目、北京通州餐厨垃圾项目等。截止到目前已在中国签订的100多个合同中，涉及市政供水14项、市政污水污泥处理24项、工业污水处理58项、餐厨及城市有机垃圾处理17项以及污泥处理合同11项，涵盖交钥匙工程、设计+设备供货、工艺包提供等多种客户服务模式。
在污泥处理领域，北排建设与普拉克及CAMBI 公司签订战略合作协议，采用高温热水解+厌氧消化工艺处理高碑店、小红门、清河二期、槐房和高安屯五个项目的污泥，五个项目的污泥处理量达到6128吨/天(含固率20%)。
同时结合瑞典的成功经验和项目中遇到的问题，积极研发适合中国国情的工艺，为客户带来附加值，由此赢得了客户的信任并获得很多项目的续期合同。目前更是在餐厨&有机废弃物处理领域表现出色，处理规模达到4500吨/天，成为国内总处理规模及单个项目处理规模最大的公司。
