近日,城镇供水排水协会公布团体标准《再生水输配系统运行、维护及安全技术规程(征求意见稿)》,本规程适用于以城镇集中式污水净化厂或再生水厂生产的再生水为介质的输配系统运行、维护和安全管理。其他分散式或用户自建再生水输配系统亦可参照本规程执行。

    中国城镇供水排水协会关于征求团体标准《再生水输配系统运行、维护及安全技术规程(征求意见稿)》意见的通知

    各有关单位和专家:

    根据《关于印发<2020年中国城镇供水排水协会团体标准制订计划>的通知》(中水协[2020]10号文件),我协会组织由天津中水有限公司等单位起草了团体标准《再生水输配系统运行、维护及安全技术规程(征求意见稿)》(见附件1)。现向社会公开征求意见。有关单位和公众可于2021年5月15日前通过以下途径和方式提出反馈意见:

    联系人:孙青梅

    联系电话:18698089931

    传真:022-88488525

    Email:sunqingmei_tjzs@126.com

    地址:天津市河西区珠江道津典时代商业街B区9-11,邮编:300221

    附件:

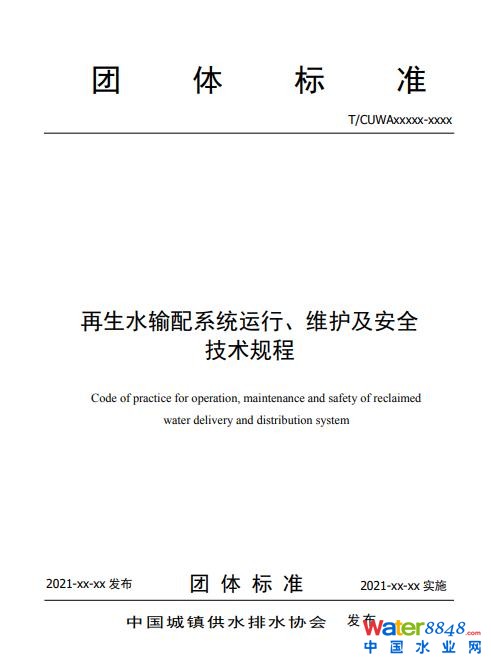

    1.中国城镇供水排水协会团标《再生水输配系统运行、维护及安全技术规程》(征求意见稿)

    2.征求意见表

    中国城镇供水排水协会标准化工作委员会

    2021年05月15日

1

    前言

    根据《关于印发2020年中国城镇供水排水协会团体标准制订计划的通知》(中水协〔2020〕10号)的要求,编制组经广泛调查研究,认真总结实践经验,参考有关国内外标准,并在广泛征求意见的基础上,编制了本规程。

    本规程主要技术内容为:1总则;2术语;3基本规定;4输送系统;5并网管理;6调度运行;7系统维护;8安全管理;9智慧管理。

    本规程由中国城镇供水排水协会负责日常管理,由天津中水有限公司、中国市政工程华北设计研究总院有限公司负责技术内容的解释。执行过程中如有意见或建议,请寄送天津中水有限公司(地址:天津市河西区珠江道津典时代商业街B区9-11,邮编300221)。

    本规程主编单位:天津中水有限公司

    中国市政工程华北设计研究总院有限公司

    本规程参编单位:天津生态城水务投资建设有限公司

    昆明滇池水务股份有限公司

    本规程主要起草人员:

    本规程主要审查人员:

    1总则

    1.0.1为贯彻国家节水行动方案,提高区域水资源循环再生利用和水资源承载能力,保障再生水输配系统的安全稳定运行,充分发挥设施功能,制定本规程。

    1.0.2本规程适用于以城镇集中式污水净化厂或再生水厂生产的再生水为介质的输配系统运行、维护和安全管理。其他分散式或用户自建再生水输配系统亦可参照本规程执行。

    1.0.3再生水输配系统的运行、维护和安全管理应坚持稳定可靠、科学规范、因地制宜、智能管控的原则。

    1.0.4再生水输配系统的运行、维护和安全管理,除应执行本规程外,尚应符合国家现行有关法规和标准的规定。

    2术语

    2.0.1再生水reclaimedwater:

    污水、雨水经适当再生工艺处理后,达到一定的水质标准,满足某种使用功能要求,可以进行有益使用的水。

    2.0.2再生水输配系统deliveryanddistributionsystem

    包括再生水前端清水池、输配管道、渠道及河湖、泵站、调蓄设施、以及监测、计量、消毒其他相关配套设备设施的系统。

    2.0.3管道输配pipelinedelivery

    利用压力管道、重力管道或压力与重力组合管道将再生水输送并分配至各用户的方式。

    2.0.4渠道输送canaldelivery

    利用水渠、水沟等输水通道将再生水输送至用户的方式。

    2.0.5河道转输rivertransfer

    利用天然河湖、人工河道等水体将再生水转输至下游用户划分不同区域,采取不同压力供水的方式。

    2.0.6单一用户输送模式deliverymodeforsingleuser

    为满足用水量大且稳定的再生水用户需求而构建的点对点的再生水输配系统和运行方式。

    2.0.7多用户输送模式deliverymodeformulti-user

    为满足可协调的多个用户水质水量需求而构建的一网多供的再生水输配系统和运行方式。

    2.0.8并网newpipeoperation

    新建或改建再生水输送管道或渠道接入城市再生水输配系统的工程活动。

    2.0.9输水系统deliverysystem

    从再生水厂至再生水配水系统间的管道、渠道等。与第一个概念有冲突

    2.0.10配水系统distributionsystem

    将再生水从将再生水从输水系统末端配送到分配系统以至用户的各类设施所构成的系统

    2.0.11分区供水partitionwatersupply

    划分不同区域,采取不同压力供水的方式。

    2.0.12大用户largeusers

    用水量大并对输配水系统运行管理影响较大用户的统称。

    3基本规定

    3.1利用途径

    3.1.1根据用水需求及利用条件,再生水可用于农林牧渔业用水、城市杂用水、工业用水、景观环境用水、补充水源水等用途。

    3.1.2再生水水质指标应满足相应用途的水质标准。

    3.1.3再生水用于景观环境用水,必要时在系统末端设置消脱氯设施。

    3.1.4再生水用于农林牧渔业、补充水源水时,宜先进入河湖、人工湿地等生态系统,经过一定时间的存储和进一步自然净化后再调配利用。岗,特种作业人员必须持特种作业操作证上岗。

    3.3.3再生水输配系统的设备和材料,应符合现行国家相关标准,并综合考虑其机械性能、抗腐蚀性能、施工条件、市场价格、使用环境及寿命等多种因素合理选择。

    4输配系统

    4.1一般规定

    4.1.1输配送系统由清水池、输水管(渠)与河湖、中间调蓄设施、泵站等增压设施、配水管网、阀门、水质检测设施、计量设备、取水设施、消毒设施等部分组成;为满足配水管网未覆盖区域的用户需求,可经论证后选择输水车配送方式。

    4.1.2应保证压力和重力系统之间的安全衔接,必要时可设置减压系统。

    4.1.3可在输配系统适宜位置设置取水设施,其形式应满足用户需求。

    4.2管道输配

    4.2.1根据管道工作压力情况,再生水输配管道包括压力管道、重力管道以及压力和重力组合管道。

    4.2.2采用压力管线输配时,应综合考虑用户需求,合理确定输送压力,防止过压工况产生的危害,保障系统安全、稳定和高效运行。

    4.2.3采用重力管道时,应结合管道耐压等级、管线材质、输送距离等因素,设定上游端最高、最低供水压力值,保障最低设计输送流速,降低再生水在输送系统内缓滞停留而发生水质变化。

    4.3渠道输配

    4.3.1应重点关注渠道输送过程中由于光照、温度、微生物变化等因素导致的再生水水质变化,可采取一定水质保障措施,包括但不限于:

    1通过调整输送水量控制渠道流速;

    2结合渠道水力特征增加扰动设施改变渠道水动力条件。

    4.3.2应考虑由于自然蒸发和渗透作用导致的水量衰减,必要时宜采取一定水量保障应对措施。

    4.3.3具有防洪排涝功能的渠道,应做好城镇外泄洪、内排涝与再生水输送的相互协调,优先保障城镇防洪排涝安全。

    4.4河道转输

    4.4.1将河道作为再生水转输渠道给其他河道进行补水时,应结合区域水系联通情况和水质管控要求,宜将补水口设置于被补给河道的上游合理位置。

    4.4.2河道转输过程中,河道两岸应加入相应的标识,建立监测监控系统保证河道转输系统内水质不受二次污染。

    4.4.3转输河道应保证一定的旱季径流量和流速,避免非补水期间河道底部干涸开裂导致补水期间水体悬浮物、浊度等指标恶化,影响供水安全。

    4.4.4转输河道与上、下游水体衔接,水面线宜平滑衔接,必要时增加导流设施;河床底面衔接宜平顺,避免因壅水和淤沙减少过水能力。

    4.4.5转输河道宜基于水质和水量要求合理控制输送流速,并定期监测河床冲刷和淤积状况,合理调整流速。

    4.4.6易冲刷段应采取加固措施,保障岸带安全。

    5并网管理

    5.1一般规定

    5.1.1建设单位应充分征求供水单位对输配水系统类型、管材、阀门选型、防腐、空气阀(排泥阀、减压阀、测压测流点)的设置等技术方案的意见。

    5.1.2再生水输配水系统接出用水管道时,应设置防止倒流污染装置。向景观水体、河道等淹没出流配水时,应设置防止倒流装置,河道应设置防冲刷设施。

    5.1.3设置在市政综合管廊(沟)内的再生水管道,应符合《城市地下综合管廊建设规划技术导则》及《城市综合管廊工程技术规范》GB50838的相关规定。

    5.1.4再生水管道应设置示踪定位装置。

    5.2并网前管理

    5.2.1管道、沟渠的施工,应符合设计要求及相关国家标准。

    5.2.2压力管道在并网前应进行水压试验,沟渠、无压管道在并网前应进行严密性试验,沟渠在并网前应进行防渗试验,试验结果应满足有关规定。

    5.2.3管道、沟渠并网前应清除渣物并进行冲洗,经水质检验合格后方可并网通水投入运行。

    5.2.4管道并网冲洗应符合下列要求:

    1在管道工程设计及施工组织设计时,应拟定管道水压试验后的冲洗方案及应急预案,包括合理设置排放口、铺设临时冲排管道、对管网供水影响的评估等,并征得供水单位的同意;

    2管道系统冲洗前,应对系统内的设备、仪表等部件加以保护,并将妨碍系统冲洗的部件拆除,用临时短管代替,冲洗完毕后复位;

    3管道冲洗应在管道水压试验、竣工验收合格后进行,冲洗水水质应符合设计要求。冲洗时应避开用水高峰,以流速不小于1.0m/s连续冲洗,直至出水水质符合标准要求;

    4水质检验合格后,冲洗管道应在24h内并网;

    5冲洗管道管径较大时,应依据管道清洁程度、冲洗水源压力流量补给情况、冲洗需耗水量等进行技术经济分析采用气水脉冲冲洗法、高压射流等高效节水的冲洗方法。

    5.2.5渠道清理应符合下列要求:

    1新建渠道并网运行前,应清除工程残余渣物,保障过水断面清洁;

    2其他渠道作为再生水转输通道应对其两侧和底部彻底清淤,并对渠道内原有水进行置换,水质应不低于再生水回用的相应标准。

    5.2.6管道的冲洗、渠道清理及并网连接应有工作方案及应急预案,并征得供水单位同意。

    5.3并网连接

    5.3.1并网连接应满足以下要求:

    1建设单位在并网前应先办理并网相关手续,提交并网申请及并网连接方案,征得供水单位或相应主管部门审批同意后方可实施并网工程;

    2管道并网连接时宜采用不停水施工方法,需要停水施工时,宜在用水低峰时进行,供水单位应按照合同约定,在停水48h前通知停水区域用户。

    5.3.2管网并网运行后,如原有管道需废除,应做好原有用户的切改工作;原有管道废除时,应拆除原有管段,暂时无条件拆除的管道应临时加堵,并对其位置起止端、属性等在竣工图上标注。

    5.3.3并网验收后,建设单位应及时组织移交,在并网通水后30天内向供水单位提交竣工资料。

    5.3.4并网运行后新接入管道及附属设施的运行维护宜由供水单位统一管理,初期应适当增加巡视和水质检测频次。

    5.3.5输配水系统并网,在管道排水、充水及冲洗过程中应规范泵站、阀门的操作管理,避免水锤的危害。

    5.3.6供水单位应加强大用户用水流量的管控,使其在核定流量范围内用水,并应符合要求:

    1对时变化系数较大且超出核定流量范围的大用户应加装控流装置,使其用水量控制在核定流量范围内。

    2当电厂、环境景观补水等大用户与其他用户共用输配水管网时,应制定供水计划、采取保压措施。

    6调度运行

    6.1一般规定

    6.1.1输配系统调度运行应保障系统内各水压监测点的服务压力,满足用户正常用水的水量、水压、水质需求,使系统压力、流量均衡,确保系统安全、稳定、节能优化运行。

    6.1.2供水单位应视供水规模配置调度、运行管理人员,满足供水生产管理需求。

    6.1.3供水单位宜逐步优化调度管理工作,配备符合工作需求的专业软件和硬件设备,搭建数据采集及分析系统、水量预测系统、调度指令系统及调度辅助决策系统。

    6.1.4供水单位调度管理部门负责系统日常调度工作,范围为:

    1水厂供水调蓄清水池、供水泵站等供水工序段。

    2输配水系统及其附属设施。

    3输配水系统内的控流站、加压泵站、高位水库、水塔等。

    4重要用户的监控。

    6.1.5当供水与制水分属不同单位管理时,应建立联动机制,反馈水量、水压、水质信息,使制水单位能及时调整工艺,满足需求。

    6.2调度运行

    6.2.1再生水输配水系统调度管理工作应包括编制调度计划、发布调度指令,协调水厂、泵站和管网等管理部门处理系统运行突发事件,编写突发事件处理报告等。

    6.2.2供水调度应掌握输配系统内主要管道、渠道的分布和走向,根据实际情况,制定相应的调度方案,指导供水运行,及时正确处理运行中出现的异常情况。

    6.2.3再生水压力输配系统中输水管道应在重要节点位置设置测压点,配水管道应当按供水面积每10平方公里设置不少于一处测压点,供水面积不足10平方公里的至少设置一处,系统末端、重要节点位置上应适当增加设置点数。各水厂泵房出口及沿途增压泵站进出水位置也应设置测压点。各监测点均应连续测定并记录每日压力值。

    6.2.4依据输配水系统改造及并网等情况,及时对压力监测点位进行调整。

    6.2.5依据天气、季节、温度、用户用水规律及系统内压力、流量的变化情况,合理调节管网各控制点的压力,枝状管网应注重出厂泵房及增压泵站的泵头压力调节,环状管网应注重不同输配水系统间的压力平衡控制。

    6.2.6供水调度应根据当日供水量变化趋势、系统运行情况等内容调度水厂清水池、高位水库、水塔液位,确保水池、水库、水塔蓄水量。

    6.2.7水量调度以产供平衡为原则,充分发挥清水池、水库、水塔调节作用,满足供水量的动态变化。日常调度通常以调整供水压力为主要手段,通过“按需定压、以压调水”的方式实现。

    6.2.8供水调度应依据输配水系统各监测点流量、压力数据及渠道断面参数,有条件的辅助智能管理平台的数据采集及分析系统、水量预测系统及调度辅助决策系统等及时发布调度指令,对关键阀门开度、出厂泵房压力、增压泵站压力等进行调整,保证系统稳定运行。

    6.2.9跟踪大用户用水量,定时分析用水数据,调整系统运行参数。针对电厂等对供水保障度要求高的大用户,有条件的地方应考虑双水源供水。

    6.3水质保障

    6.3.1再生水水质按照不同用水用途应分别符合现行国家标准《污水再生利用分类》GB/T18919、《城市污水再生利用城市杂用水水质》GB/T18920、《城市污水再生利用景观环境用水水质》GB/T18921、《城市污水再生利用地下水回灌水质》GB/T19772、《城市污水再生利用工业用水水质》GB/T19923、《城市污水再生利用农田灌溉用水水质》GB20922和《城市污水再生利用绿地灌溉水质》GB/T25499及地方标准相关要求。

    6.3.2当用途不同的再生水需采用同一输水系统输送时,宜按水质要求最高的用户确定供水水质。

    6.3.3再生水回用于工业用户,若水质不能满足某些特殊指标的要求,用户应自行配备相关水处理措施及设备。

    6.3.4再生水用于重点流域河道补水时,在进入受纳水体前,应设置水质监测点,如具备条件,宜设立缓冲区域,水质指标需满足国家和地方对相关河道断面的考核要求。

    6.3.5新建、改建或重新启用的输配水系统应进行清洗、冲洗,经水质检测合格后方可使用。不间断供水的压力系统冲洗不应影响周边用户正常用水。

    6.3.6系统检修、阀门操作不应影响系统水质,宜安排在夜间或供水低峰时进行。

    6.3.7供水单位应采取有效措施保障输配水系统末端水质达标。

    6.3.8系统水质出现异常时,应查明原因,及时处置,并扩大系统水质检测范围、增加检测频率,全面控制整个输配系统水质稳定。发生重大水质事故时,应及时启动应急预案,采取有效措施减小影响范围。

    6.3.9供水单位应设立水质检测部门,水质检测人员应培训考试合格后上岗。水质检测仪器及设备应在法定计量检定部门检定合格后在检定有效期内使用。

    6.3.10供水单位应按照国家标准确定不同用水用途的水质检测项目和频次对再生水厂出水、管网水水质进行自检并定期委托具有水质检测资质的检测机构进行检测

    6.3.11供水单位应建立水质检测管理体系,建立包括:人员培训、操作规程、岗位责任、定期巡视、定期比对检测、检测仪器的定期校准维护、设施故障预防和应急措施等制度。

    6.3.12供水单位应设立一定数量且具有代表性的管网水质检测取样点,并按照相关标准要求确定检测项目及频次。水质监检测点应设置在水厂出水口、输水系统主干线、敏感区域、配水系统末梢和重要用户等具有代表性位置。

    6.3.13供水单位宜建立输、配水系统水质在线监测系统,在线监测设施的选型、安装、运行,应符合国家相关的标准。

    6.3.14水质检测涉及的原始化验检测记录、数据分析报告及相关的水质管理资料应准确完整、字迹清晰、真实有效,水质检测资料应归档保存。

    6.4计量与漏损控制

    6.4.1供水单位应使用符合国家现行有关标准规定的计量器具。计量器具应有法定检定机构出具的计量许可证,使用过程中须定期经专业认证机构检验合格。

    6.4.2计量器具的选择应符合下列要求:

    1普通水表

    对于DN15~40mm水表,供水单位应选用R80水表,有条件的宜选用R160或R200水表。对于DN≥50mm水表,供水单位应选用R50水表,有条件的宜选用R250水表。

    2电磁水表

    对于用水口径在DN50~200mm之间,用水不规律或计量要求较高的场所,供水单位宜选用电磁水表。

    3流量计

    在计量精度要求高,或管径大于DN300mm的场合,应选用流量计。流量计的基本误差不得大于±1.5%,有条件的不得大于±1%。宜选用电磁流量计。

    4远传水表、预付费式水表

    宜从经济成本、技术状况、管理方式及安装条件等多方面综合考虑后确定。

    6.4.3对于沟槽、渠道等非封闭输水系统,可采用堰槽测流计、机械旋桨式流量计、多普勒超声流量计、雷达测速仪等方法进行计量。

    6.4.4供水单位宜逐步建立分区域计量系统,并逐步建立完善的三级计量体系。

    6.4.5水量计量除了应计量售水量外,对免收费且属有效用水量应进行计量和计算,并建立相应的水量管理台账。

    6.4.6供水单位应按现行行业标准《城镇供水管网漏损控制及评定标准》CJJ92,严格考核管网漏损率指标。

    6.4.7加强对计划和应急停水的管理,控制停水范围,减少水量损失,并对损失水量进行计量、计算和统计。

    6.4.8针对压力输配水系统,供水单位应对区域内的供水管网开展漏损普查工作,主动检漏降低系统漏损。检漏周期应根据本地实际情况,结合投入成本和产出效益,综合比较后确定。一般要求如下:

    1供水单位应对区域内的供水管线开展检漏普查工作,检漏周期每年不应少于1次,重点区域每年不应少于2次,另外宜委托专业检漏队伍进行系统检漏每3年1次。

    2有条件的供水单位检漏周期每年不应少于2次,重点区域应缩短检漏周期。

    6.4.9定期进行管网漏损数据统计和分析,用于制定管网维修计划。

    7系统维护

    7.1一般规定

    7.1.1供水单位应制定系统巡视、维护、报修等管理制度及操作规程。

    7.1.2输配水系统设施维修,应视维修规模编制维修方案,方案中应包括施工进度安排、人员分工、安全保障措施、应急预案等内容。

    7.1.3对于爆管、外力破坏等突发性供水事故,应本着快速维修、及时恢复供水、降低影响的原则进行抢修。

    7.1.4供水单位应根据当地冬季气候情况,对供水设备采取必要的防冻措施。

    7.1.5供水单位应定期对供水管网运行工况进行检测与分析,对系统中不能满足输配水要求和存在安全隐患的管段编制修复、改造计划。

    7.1.6系统各项维护、维修操作应留存文字记录和影像等资料。

    7.2维护站点设置

    7.2.1供水单位应根据管理区域的情况设置相应的维护站点,配置适当数量的管道维修人员。

    7.2.2维护站点的分布应满足系统维修养护的需要,站点配置应符合下列要求:

    1应配备专业的运行队伍,实行24h在岗制;

    2办公、休息设施应满足24h值班的需要;

    3工具、设备及维修材料应满足24h维修、抢修的需要。

    7.2.3维护站点的工作应包括以下内容:

    1输配水系统的巡视、巡检,及时处理巡检过程中发现的问题;

    2月度、年度维修计划的制定及实施;

    3维修方案的编制,各种内控文件的填写;

    4处理爆管、外力破坏、供水压力异常等突发性供水问题;

    5解决用户在用水过程中存在的问题和隐患,做好供水服务工作;

    6定期对系统进行设施普查。

    7.3系统巡检

    7.3.1输配系统的巡视宜采用分区巡视、专人负责的方式。

    7.3.2输配系统巡视周期不应低于每天一次。对于高危管段、管线周边出现施工

    工地或其他影响系统安全运行建设活动的情况,应缩短巡视周期或对其进行24h监管。

    7.3.3输配系统巡视宜采用人工巡视,对于路况复杂、巡视难度大的路段可采用人、机结合的方式进行。

    7.3.4巡视路线应根据输配水系统的区域特征与路况信息制定,并涵盖服务区域内所有设施。

    7.3.5输配水系统巡视应包括以下内容:

    1检查管道沿线有无明漏、地面渗水或者地面严重塌陷现象;

    2检查井盖、标志装置等管网附件有无丢失或损坏现象;

    3检查各类阀门、空气阀及设施井等有无损坏、埋压的情况,管道上堆压物体应符合管道承重的安全要求;

    4检查明装管道、架空管的支座、吊环等是否正常;

    5检查管线周围的地理环境有无明显变化,管道安全保护距离内不应有根深植物、正在建造的建筑物或者构造物、开槽挖渠、挖坑取土、堆压重物、顶进作业、打桩、爆破、排放生活污水和工业废水、排放或堆放有毒有害物质等危害供水设施安全的活动;

    6检查管线上是否有偷盗水等违章用水的现象;

    7检查井圈井盖是否匹配,井盖是否有异响;

    8检查冬季水质监测取样点有无结冰现象,如已结冰应及时清除;

    9对于供水沟渠,巡视过程中应注意防护网、安全警示标识等安全防护措施是否完整、有无损坏;

    10检查供水沟渠中是否有杂物堵塞情况。

    7.3.6输配水系统巡视应有巡视记录,内容应包括巡视人、巡视时间、巡视路线、存在问题和解决措施等。

    7.3.7人工巡检时需完善自身安全防护措施,严格遵守道路交通法,确保巡检工作安全顺利进行。

    7.3.8供水单位应建立供水巡视考核机制,定期对巡视人进行考核,有条件的单位可利用GPS、GIS等系统工具进行考核。

    7.4设施设备维护

    7.4.1设备设施的维护维修,应建立日常保养、定期维护和大修三级维护维修制度。

    7.4.2维修过程中应采取必要的防护措施,防止不洁水或异物进入系统。

    7.4.3供水设施维修过程中,应按国家相关规定充分保障作业人员及作业环境的安全。交通繁忙路段,应安排专人疏导交通。

    7.4.4供水设施维修过程中,应执行当地城市管理部门关于文明施工的有关规定,杜绝野蛮施工。

    7.4.5管道修复应符合以下要求:

    1优先选择带压、带水、快速修复方法;

    2大口径管道修复,凡是人能进入管道内操作的应力争在管道内修复;

    3柔性接口管道的修复,宜选择不切断换管的方法,否则应采取有效措施防止接口胶圈的回弹;

    4对于玻璃钢夹砂管,宜采用排空管道直接对漏点进行树脂、针织毡粘贴;

    5对于金属管道维修过程中要充分考虑防腐要求。

    7.4.6明铺管道的维护应符合以下要求:

    1裸露管道的防腐层破损,管道支座出现剥落、裂缝、漏筋、倾斜等现象,应及时修补;

    2在气温低于0℃的地区,在冬季来临之前,检查与完善管道的防冻保护措施;

    3在进入雨季前,应对管道采取防腐、加固等保护措施;

    4空气阀应定期进行检修;

    5保护标志牌和安全提示牌应定期进行清洁维护及油漆。

    7.4.7供水沟渠的维修应符合以下要求:

    1沟渠主体损坏应及时维修,维修后要做好防渗处理;

    2沟渠护栏及安全警示标识要进行维护、更换。

    7.4.8过河倒虹管及箱涵的维护应符合以下要求:

    1在河床受冲刷的地区,每年应检查一次过河倒虹管处河岸护坡、河底防冲刷地板的情况,并采取加固措施;

    2因检修需要放空倒虹管道前,应重新进行抗浮试验;

    3在通航河道上设置的倒虹管保护标志牌、标志桩和安全提示牌应定期进行清洁维护及油漆,严禁船只在保护范围内抛锚;

    4对穿越管处的套管、箱涵、支墩应定期进行检查维护,进入套管或箱涵前应将两侧检查井盖揭开,排除积水,强制通风换气,采取措施检测有毒气体,当检查无异常状况时方可入內作业,检查管道防腐、有无渣物及漏水等情况,如发现问题,及时修复;

    5设置的穿越管保护标志牌应定期进行清洁维护及油漆。

    7.4.9运行管网的冲洗,应符合下列要求:

    1供水单位应根据管网布局、运行状态、24h流速状况、管网运行年限、管材内衬及管道水质事故资料等内容,编制管道冲洗规划,包括冲洗线路、冲洗周期;

    2管道抢修后应进行冲洗,冲洗排水宜利用就近现有的排水,排水不得影响周围建(构)筑物及交通安全;

    3用户配水管结合水表换表周期换表并进行冲洗;

    4根据实际运行状况选择高效节水的冲洗方式;

    5运行管道的冲洗应根据用水规律安排冲洗时间,尽量减少对用户的影响。

    7.4.10阀门维护应符合以下要求:

    1日常保养原则上应在管道不停水状况下实施,保养内容如下:

    1)输配水干管阀门凡2年内没有启闭过的,宜定时活动一次,配水管的阀门凡一年内没有启闭过的,亦宜定时活动一次;

    2)在启闭过程中,给闸门的传动装置等添加合适的润滑油;发现闸杆损坏、开关不灵、指针不准、试闸不灵、盘根漏水等现象,应及时修理或更换;

    3)阀体表面的清洗与锈蚀部位除锈、防腐;

    4)减速齿轮箱的检查与加润滑脂;

    5)减压阀、止回阀、倒流防止器及水锤消除装置的功能检查;

    6)阀门启闭器的加长杆及伸缩器的校正、局部螺栓更换;

    7)空气阀的内部检查、清洗。

    2一般检修宜在不停水或短时停水的状况下实施,一般检修的内容如下:

    1)伸缩节的重新组装;

    2)空气阀浮球、胶垫等部件的更换;

    3)减压阀前滤网的清洗、部件及密封件的检查与更换;

    4)止回阀、倒流防止器和水锤消除装置部件的清洗、校

    7.5.3泵站设施、机电设备和管配件等表面应清洁、无锈蚀。气液临界部位应加强检查,并应进行防腐蚀处理。除锈、防腐蚀处理维护周期每年不应少于1次。

    7.5.4泵站起重设备、压力容器(压力表、压力阀)、易燃、易爆、有毒气体监测装置必须经法定计量检定机构检测合格后方可使用。

    7.5.5清水池、供水泵房等供水设施应定期检查,每年应进行一次检查维护。

    8安全管理

    8.1一般规定

    8.1.1再生水管道严禁与其它任何管道以任何形式进行连接。

    8.1.2供水单位应建立完整的安全工作管理体系。

    8.1.3供水单位应依据相关法律法规要求,建立安全预警机制,制定突发事件应急预案,完善安全与应急保障措施,并报再生水利用管理部门备案。

    8.1.4冬季北方地区冰冻河流补充再生水时,应考虑再生水温度偏高所带来的风险。

    8.1.5再生水输配系统的突发事件主要分为:

    1供水设备故障方面的突发事件;

    2供水电力系统中断的突发事件;

    3水质方面的突发事件;

    4管网破损、爆管的突发事件;

    5输配系统水压下降的突发事件;

    6再生水管网与其他供水管道串联的突发事件;

    7其他严重影响供水安全的输配系统突发事件。

    8.2系统标识

    8.2.1再生水输配水系统管道外壁及附属阀门应有浅绿色(G02)标识,埋地再生水管道应在管道上方设置耐久标志带。

    8.2.2再生水输配水系统内井盖、取水装置等附属设施外部裸露部分应设置明显的“再生水”、“禁止饮用”标识,井盖应有足够的承载力。

    8.2.3再生水管道沿线应设置埋地警示牌,每50米设置一个,且管道弯头、三通及管端必须设置。

    8.2.4泵房内各类设施(包含消防设施等)应具有明确标识及消防警示标志,标识、标志要求字体清晰,辨识度高,并张贴、悬挂在醒目位置。

    8.2.5开放式沟渠除应考虑必要的防跌落及设置明显的防止误饮用指示牌等安全警示措施。。

    8.2.6安全警示标识的设置应符合《安全标志及其使用导则》GB2894和《安全色》GB2893的相关规定。

    8.3安全措施

    8.3.1供水单位应建立再生水输配系统运行、维护安全操作规程,并定期培训。

    8.3.2供水单位应对再生水输配系统进行危险点源辨识和风险评估,定期检查消除安全隐患。

    8.3.3供水单位应定期对全员进行安全考核,建立奖惩机制。

    8.3.4重大系统维护项目施工前应编制安全施工方案,并进行安全技术交底,如需进入阀门井、管道内等有限空间作业时,需严格按照国家应急管理部下发的《有限空间作业安全指导手册》进行作业。

    8.3.5供水单位应通过管网、渠道在线监测,及时发现管网、渠道运行的水质、水压或水量异常,对安全事故进行预警。

    8.3.6有条件的供水单位宜运用数学模型,对管网、渠道运行状况、水质污染源位置及影响区域进行模拟分析,优化预警方案。

    8.3.7安全预警管理应依据供水事故的统计分析数据,提出安全预警方案。

    8.4应急措施

    8.4.1供水单位应根据系统安全和突发事件可能造成影响的程度建立分级处置制度,按照系统突发事件的性质、影响范围、事件的严重程度和可控性,将事件分为特别重大(Ⅰ级)、重大(Ⅱ级)、较大(Ⅲ级)和一般(Ⅳ级)四个级别。

    8.4.2出现系统水质恶化的突发事件时,供水单位应立即采取紧急措施,迅速关阀止水,按“分隔处置、及时告知、查明原因、排除污染、冲洗消毒、恢复供水”的程序,尽快处理水质突发事故,并及时上报再生水主管部门。

    8.4.3供水压力下降的突发事件发生时,应查找降压原因,了解降压范围及影响状况,及时处置。

    8.4.4供水设备出现故障时应及时启用备用供水设备,保证对外供水。当备用供水设备无法满足供水量需要时,应及时停止绿化用水、景观用水,保证居民及重点用户的用水。

    8.4.5供水电力中断时应及时启用备用电源,同时联系供电部门,及时修复供电故障,保证最短时间内恢复正常供水。

    8.4.6当发生爆管、破损等突发事件时,应迅速关阀止水,组织应急抢修。

    8.4.7因进行管道维修、抢修实行计划停水后,如工程未能按时完工,应启动停水区域应急供水方案。

    8.4.8重大及以上突发事件发生后应对事件的发生原因和处置情况进行评估,编制事件分析报告。

    9智慧管理

    9.1一般规定

    9.1.1供水单位智慧化建设应结合实际需求,融合现代企业的先进管理思想,以达到信息化建设促进企业管理水平提升的目的。

    9.1.2供水单位实施智慧化建设应按照“总体规划、分步实施”的原则,制定智慧管理规划与实施方案。

    9.1.3供水单位如具备条件,应建立再生水供水管理平台,依托地理信息系统、数据采集和监控系统(SCADA系统)及数学模型(水力和水质模型)实现科学调度。

    1建立地理信息系统(GIS系统),将输配水系统数字化、信息化;

    2利用计算机技术、通讯技术、控制技术、传感技术对再生水输配水系统进行定位及数据采集,掌握管网控制点的压力、流量、流向等数据,并建立数据库;

    3建立城市再生水供水的数据采集和监控系统(SCADA系统),同时优化供水调度管理,搭建水量预测系统、调度指令系统及调度辅助决策系统。

    9.1.4智慧化系统建设应从安全、稳定、便捷及经济合理等方面综合考虑,合理配置监控系统,搭建网络结构,选择操作系统及开发工具。

    9.1.5智慧化建设应对不同时期、采用不同技术建设的各个孤立系统进行整合与集成,应包括应用集成、数据集成、网络集成和安全集成,宜利用物联网、云计算、大数据等新的信息技术,实现各信息系统的互联互通、信息共享,智慧应用。

    9.1.6供水单位宜设置专人进行信息获取、分析、整理、保存等管理工作。

    9.1.7供水单位宜设置专人或委托专业单位进行智慧化系统的日常维护工作。

    9.2系统数字化信息

    9.2.1系统数字化信息管理指再生水输配系统从规划设计、施工到生产运行全生命周期的建设信息、地理信息、状态信息等信息的数据管理。

    9.2.2信息管理应对数据按类别、属性或特征进行编码,形成统一的编码体系。

    9.2.3供水单位应建立信息质量控制规范,各类信息入库之前,需要对数据进行质检。

    9.2.4供水单位应建立信息归档备份规范,结合自身需求规定数据本地备份、异地备份、数据归档、备份归档周期及时间。

    9.2.5供水单位应以科学性、统一性、拓展性、安全性为原则建立数据共享规范。

    9.2.6输配系统建设信息应包括:竣工图(包括设计变更图)以及各种管材、设备的产品合格证及化验、检验报告,竣工资料中的坐标、高程等测量成果应满足勘测管理部门和供水单位的要求。

    9.2.7供水单位应对供水设施进行动态信息管理,在接到竣工资料和管网维修资料时,除归档管理,应尽快录入地理信息系统,完成相关设施应用性技术资料的编纂和修改。

    9.2.8地理信息系统建设应符合《城市地理信息系统设计规范》GB/T188等国家标准、行业标准和地方标准的要求。

    9.2.9地理信息系统应包括输配系统所在地区的地形地貌、地下管线、管网附属设施、检测设备、泵站等图形及数据。

    9.2.10地理信息系统宜按供水设施类型的不同进行分层管理。

    9.2.11供水单位应采集输配系统运行过程中的压力、水质、流量、阀门开启度及大用户等的用水变化规律等数据。

    9.2.12管网压力监测、水质监测、流量监测应采用在线监测设备和实时数据传输技术,应每5~15min保存一次监测数据。

    9.2.13流量监测点应根据管网、渠道供水区域内分区计量的需要设置。

    9.2.14供水单位应根据用户特点,对于大用户单独设置压力及流量监测点。

    9.2.15输配系统的运行监测数据应采用计算机数据库储存和管理。

    9.3智慧化决策与调度

    9.3.1预警与报警,应符合以下要求:

    1供水单位应定期检查和实时掌握输配系统的水质、水量和水压的动态变化;

    2供水单位应建立各种管网、渠道事故统计、分析调度,建立相关档案,专人管理;依据各种管网事故(水质、破损、爆管等)的统计分析数据,提出事故分析报告,并录入系统,为预警、报警提供支撑;

    3供水单位应通过输配系统数据采集与监控系统(SCADA)和供水重要节点、重点用户端的测流、测压装置和水质监控点的监测系统,及时发现输配系统运行的异常情况,对可能出现的安全事故进行预警。

    9.3.2对于智慧化系统运行中出现的水质、水量等预警信息,需经人工研判,并采取下列一项或者多项措施:

    1根据城市水源、输配系统布局及联通情况,实施多水源联合应急调度,合理调配系统供水量及供水范围,采取分时分段分片供水;

    2适时压缩用水指标,限制或停止城市建筑、洗车、绿化、娱乐行业用水;

    3调整供水优先次序:首先满足居民生活、医院、学校用水;其次是商业、公建用水;再次是重点工业用水等;

    4针对局部区域或重点用水单位,调配运水车辆送水;

    5采取跨行政区域、跨流域和流域上下游水量应急调度,保证应急供水。

    9.4信息安全

    9.4.1供水单位智慧化系统应建立数据备份、系统恢复系统,确保在任何情况下不会造成数据损坏、丢失。

    9.4.2供水单位建立的各类专业信息系统必须遵守中华人民共和国《网络安全法》,实行网络安全等级保护。

    9.4.3供水单位信息系统的安全等级保护实施过程中应遵守现行国家标准《信息安全技术信息系统安全等级保护基本要求》GB/T22239的相关规定。

    9.4.4供水单位信息系统安全等级保护应符合现行国家标准《信息系统安全等级保护定级指南》GB/T22240规定的基本原则。




微信扫一扫关注中国水业网/>
</div>
<div class=

[ 行业资讯搜索 ]  [ ]  [ 打印本文 ]  [ 关闭窗口 ]


0条 [查看全部]  相关评论


推荐图文
推荐行业资讯
点击排行
