基于低生命周期成本的污水处理厂膜法升级改造解决方案
2018年9月5日在合肥召开的中国给水排水2018中国污水处理厂提标改造高级研讨会(第二届)上,苏伊士水务技术与方案大中华区技术商务总监罗敏博士介绍了基于低生命周期成本的污水处理厂膜法升级改造解决方案:
罗敏:

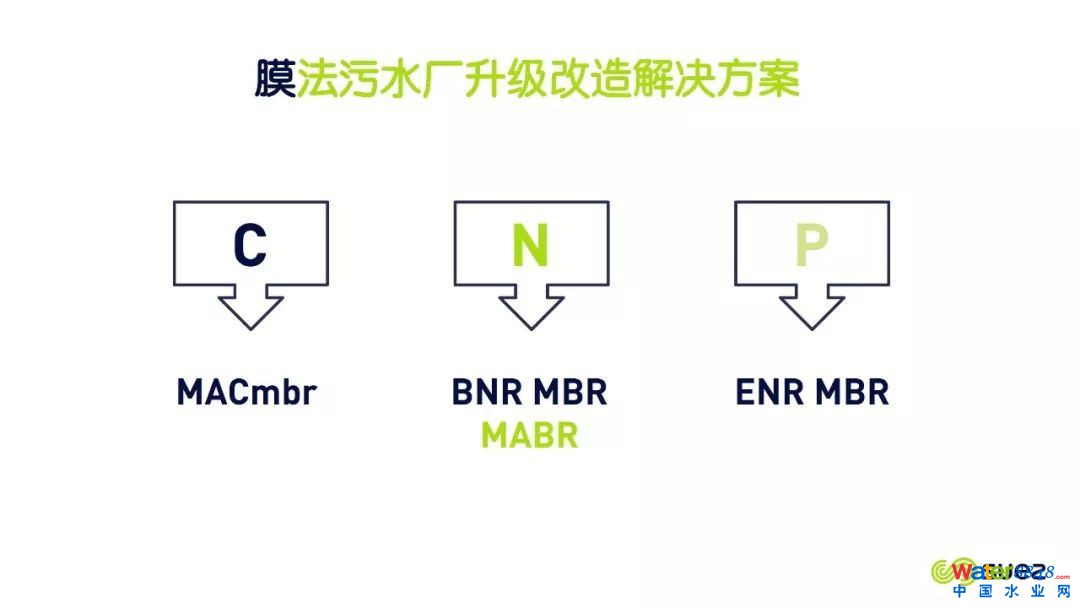

大家好!今天我与大家分享一下从膜法角度如何实现污水处理厂的升级改造。首先我们看一下对污水中的碳氮磷如何通过膜法工艺去处理。大家一开始想到的应该是膜生物反应器(MBR),但是MBR也有细分: 像针对高排标准要求的COD小于20以下或者更低的水平,我们建议选择MACmbr,通过MAC来实现短流程工艺对COD和特征微污染物MP(例如内分泌干扰物、医药中间体等)的强化去除;如果对氮有较高去除率要求的话,我们会考虑BNR生物强化脱氮除磷的MBR工艺,如果要求更高的脱氮除磷(例如出水TP小于0.02mg/l),那就需要采用ENRMBR技术。除此之外,还有一种针对氨氮和总氮强化去除的膜法技术,就是今天我要与大家分享的MABR技术。
MABR技术在2017年青岛第一届会议上我也做过介绍,今天给大家汇报这个技术的一些进展和更多的工程案例运行数据。首先我们回顾什么是MABR,我再给大家深度解读一下,MABR英文全称是Membrane Aerated Biofilm Reactor,中文我们称为膜传氧生物膜反应器。MABR的工作原理在于利用选择性透气膜与附着生长型生物膜之间的协同作用,采用透气膜将氧气传递至透气膜表面附着的生物膜,同时氨和有机物等基质从污水扩散到生物膜中,而安装在缺氧池中的MABR好氧生物膜(以硝化菌为优势菌)和在缺氧区悬浮增长的反硝化菌实现同步硝化反硝化(SND)来强化对污水中氨氮和总氮的去除。

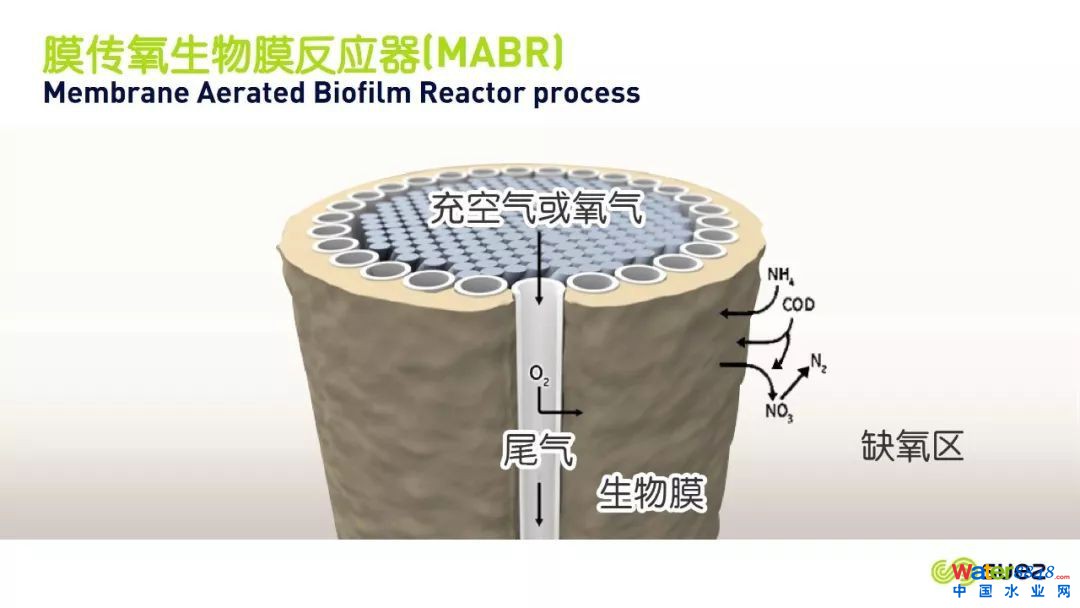

如上图所示,空气进入MABR膜箱,氧气会从膜丝由内向外透过MABR膜,生化池中的氨氮和有机物会向MABR膜上传质。从传质速率而言,氨氮在水相的传质速率会更快些,所以它会优先与氧气接触并使得在MABR膜表面生成以硝化菌为主的生物膜。MABR膜丝从里到外氧气都是逐渐衰减的,在MABR膜外侧液相是无气泡的,即外界液相是处于缺氧环境。换句话说,如果把MABR膜放置在缺氧池中,那么缺氧池悬浮增长的反硝化菌会实现同步反硝化。MABR和传统的生物膜技术相比,不同的是氧气的传质方向和氨氮、有机物的传质方向是对向流,考虑到氨氮和有机物的传质速率差异性,可有效避免了硝化自养菌和有机物去除异养菌在氧气上的竞争,同时通过尾气的大气泡脉冲擦洗使得MABR表面生物膜厚度的控制简单可行。从整体上而言,MABR实现了一个全新的生物膜技术,更适合同步硝化反硝化反应。
同时我们在一些中试现场做了MABR完全硝化和亚硝化比例分析的测试,根据不同的氨氮负荷以及完全硝化和亚硝化的理论需氧量与实测值分析,我们发现随着氨氮负荷的增加,实际MABR硝化过程所需氧气量在降低,这说明亚硝化所占比例在增加。当氨氮浓度高到一定程度,我们甚至会发现少量的Anommax反应。所以对于MABR技术而言,除了节省氧气消耗之外,还能充分利用原进水的有机物,并协同短程硝化反硝化而节省额外的碳源投加,这对于我国普遍的低C/N比的污水而言,将是巨大的运行费用节省。

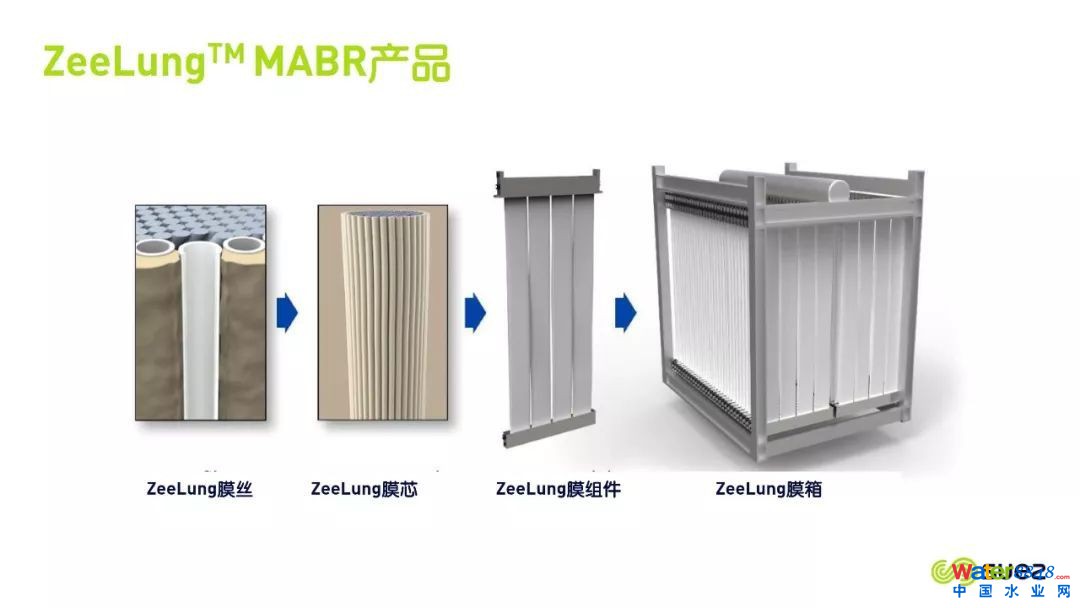

ZeeLungTM是SUEZ推出的一款创新性带内支撑的加强型中空纤维透氧膜产品,寓意“会呼吸”的膜,专为MABR技术而设计。从充氧动力效率而言,传统意义上的曝气方式效率低,大量能源被浪费,而ZeeLungTM的充氧动力效率基本上是在6kgO2/kWh以上,是普通微孔曝气的4倍左右,直接供氧给MABR上的生物膜,不存在阿尔法系数转化问题,所以鼓风机装机负荷大大降低,能耗也能够较大节省。对于现有污水厂升级改造,可直接利用现有鼓风机,无须额外增加MABR用鼓风机。

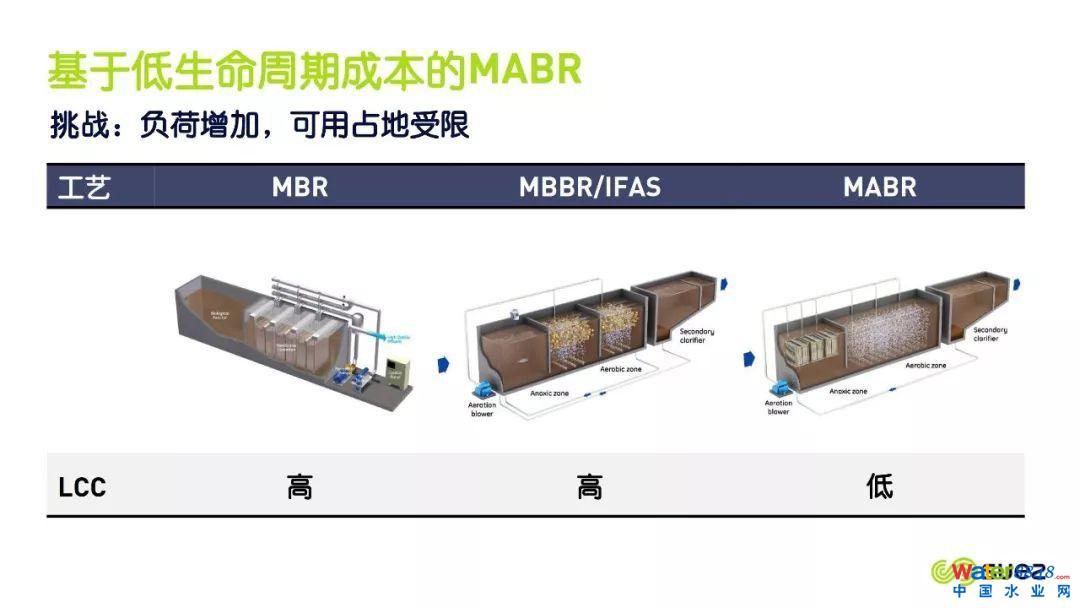

回到今天标题说提出的一个生命周期成本(LCC)最小化理念,我认为任何一个技术和产品,不应该仅仅看它的一次性投资,还应该看重它在整个生命周期的成本。只有低生命周期成本的产品和技术才能面临未来巨大的挑战,才是最适合最终用户的解决方案。相对而言,我列出了MBR、MBBR/IFAS以及MABR之间的LCC对比,对于我们遇到的主要挑战是负荷增加无法达标和可用占地受限,相对MABR而言,前两种技术的生命周期成本都会偏高。当然,MBR技术更适合在占地受限下需要大幅提升水量和水质的场合,这样MBR技术的生命周期成本优势才能得到体现。
接下来我给大家分享一个ZeeLungTMMABR的实际工程案例。

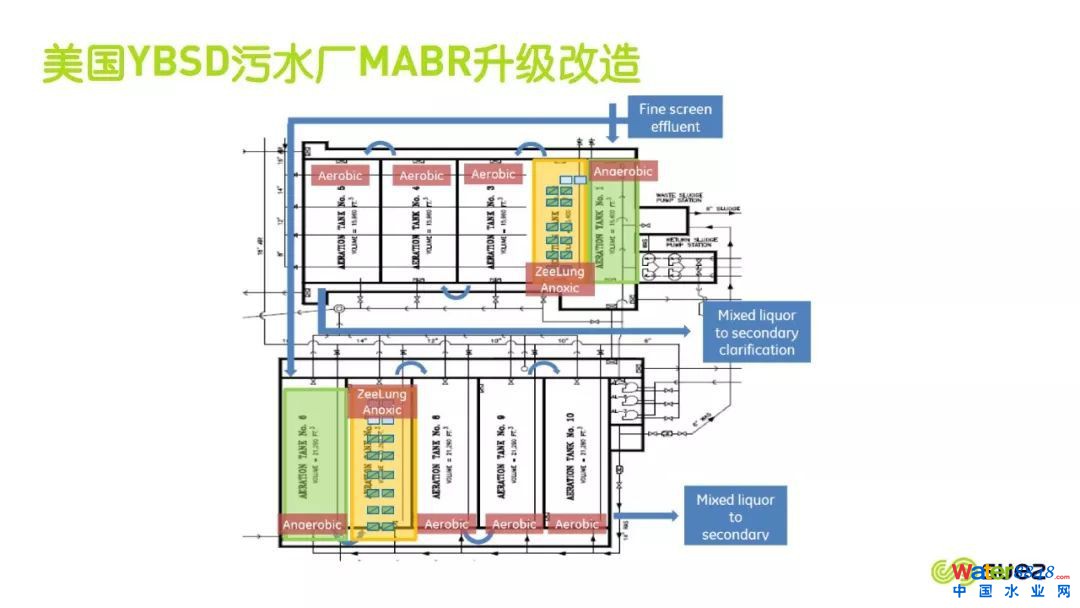

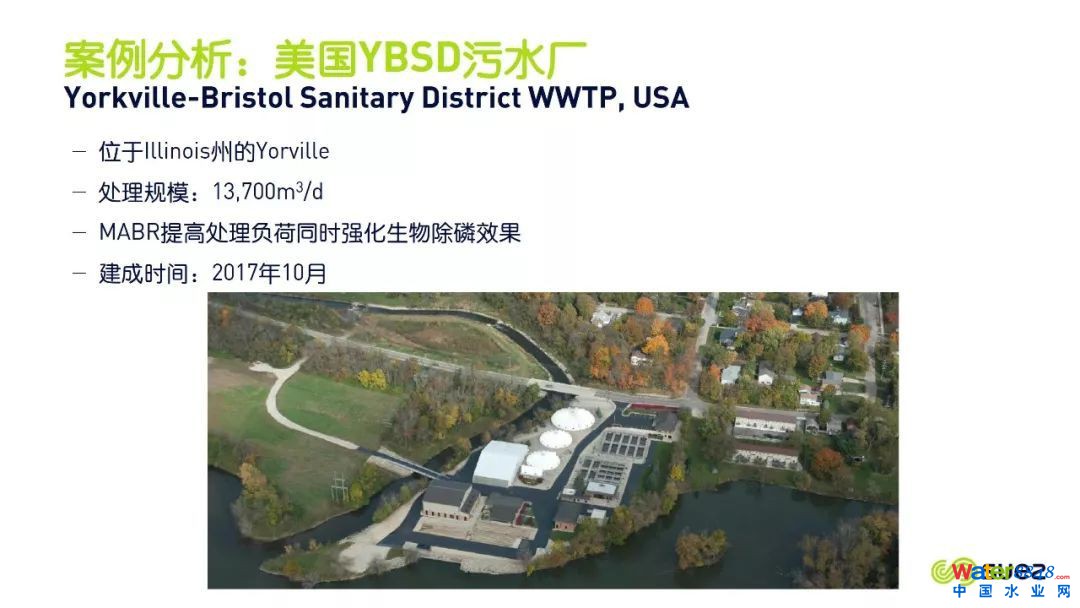

美国YBSD污水厂应该是全球最大的MABR系统,于2017年10月一期建成投运。通过将原有10个好氧生化池升级改造成2个厌氧池(绿色阴影)、2个MABR缺氧池(黄色阴影)和6个好氧池,实现在提高处理负荷的同时强化生物脱氮除磷的目标。

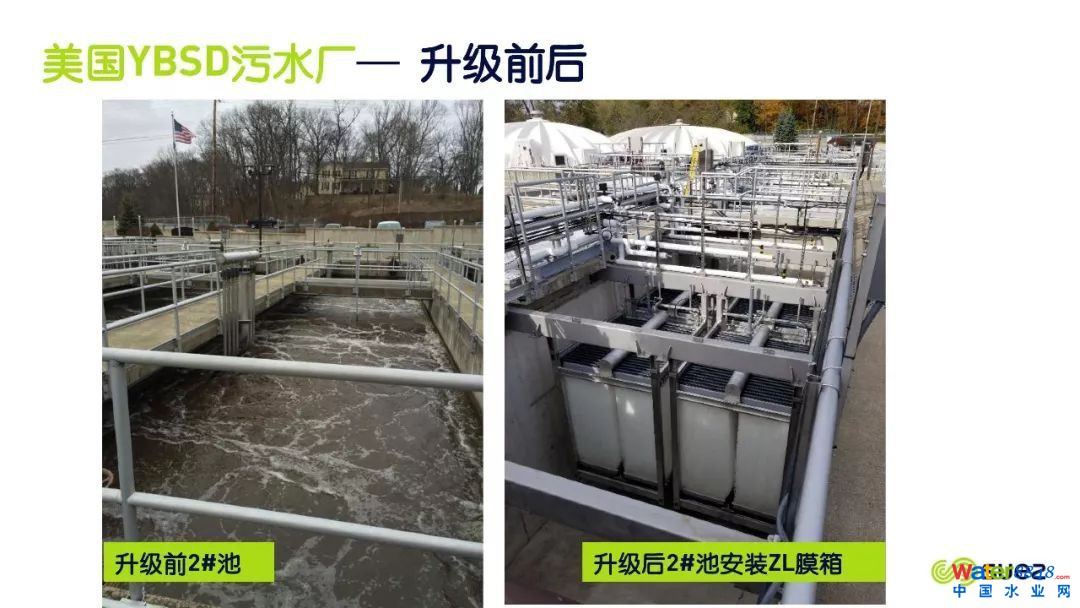

下图为2号生化池升级为MABR缺氧池前后对比照片。

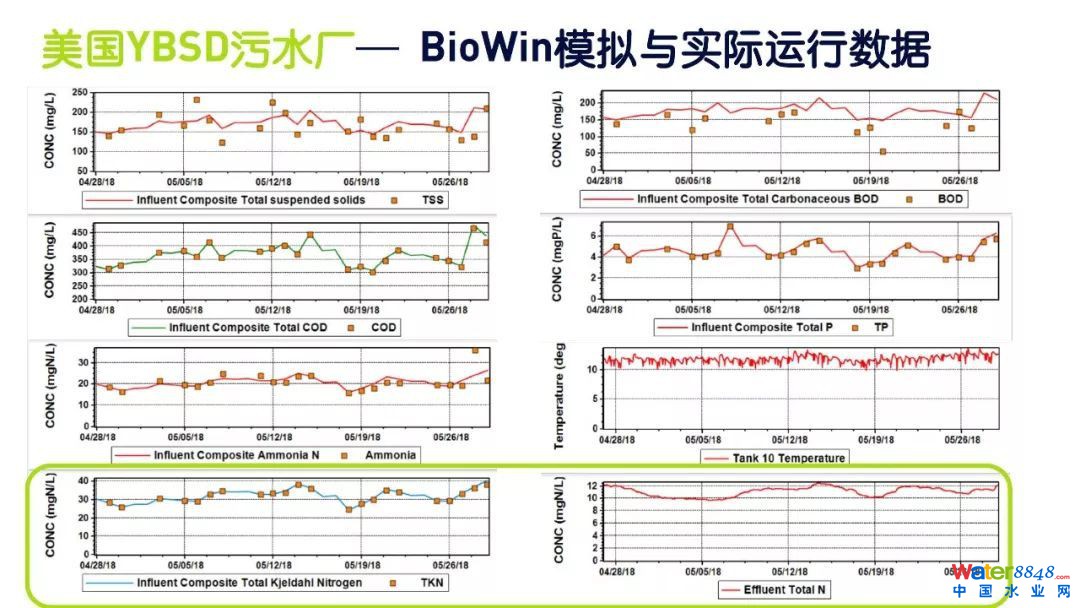

通过近一年的稳定运行,我们通过BioWin和GPS-X模拟了实际的进出水数据,发现两者是十分吻合的,这使得我们可以通过专业的生化处理模拟软件(如BioWin和GPS-X)来模拟预测和设计MABR系统。下图列出了BioWin模拟和实际运行数据的结果。

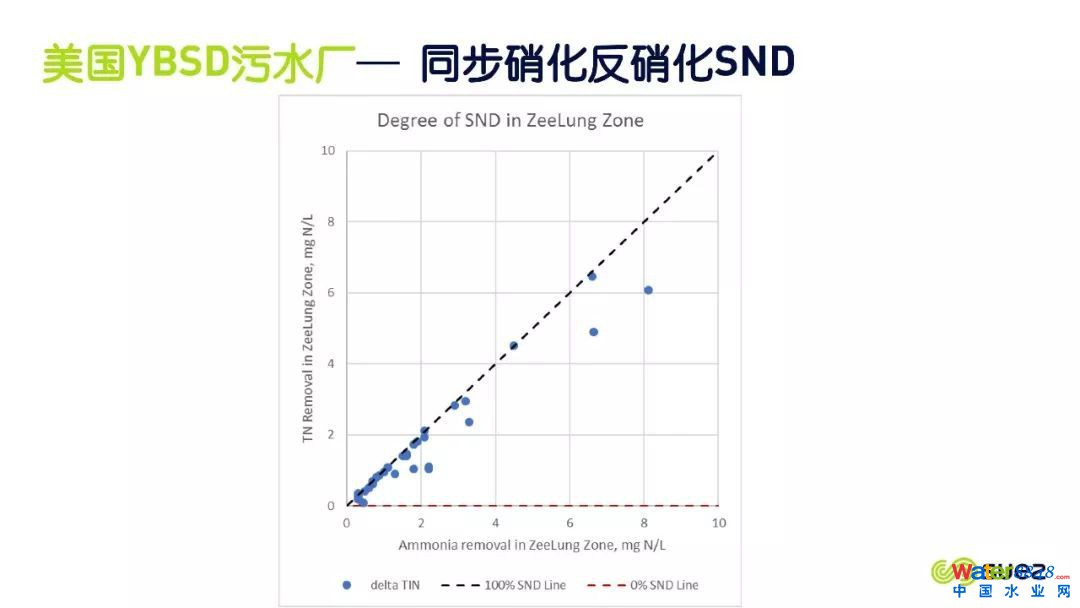

通过数据整理分析,同步硝化反硝化在这个污水厂接近100%,如下图所示。
最后给大家小结一下:采用ZeeLungTMMABR技术,能够从能量平衡角度实现污水厂的升级改造,可以为客户带来更多的效益:
- 适合所有市政污水厂的升级改造,尤其是针对低C/N比和低VSS的污水特性,对水温不敏感。
- 充氧动力效率是微孔曝气的4倍,节省运行能耗。
- 对现有构筑物改造工程最小:直接安装在现有缺氧生化池中实现强化氨氮和总氮去除。
- 通过同步硝化反硝化和部分短程硝化反硝化,节省额外碳源投加。
- 双SRT运行可满足二沉池峰值水力负荷和固体负荷压力。
谢谢大家!
