3D-RBC立体结构生物转盘法

生物转盘工艺是生物膜法污水生物处理技术的一种，是在生物滤池基础上发展起来的一种高效、经济的污水生物处理设备，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥--生物膜。污水经调节池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

与常规生物处理工艺相比使用生物转盘工艺有如下特征：

1 节能，系统的水头损失小，能耗省，降低了运行费用；

2 生物量多，净化率高，适应性强，出水水质较好；

3 生物膜上生物的食物链长，污泥产量少；

4 维护管理简单，功能稳定可靠，无噪音，无灰蝇；

5 占地面积较小，颠覆了原有转盘占地面积大的缺点；

水处理工艺的选择直接关系到水处理工程建设投资、运行成本的高低，产出水水质的好坏、运行管理是否方便可靠。本项目工艺的选择宗旨是：借鉴我公司已完成同类水处理项目的经验，以及对其它相关同类行业水处理工艺的考察、总结，结合现有水处理工艺最新进展，采用投资省，占地少，有利于长期运行管理的工艺。

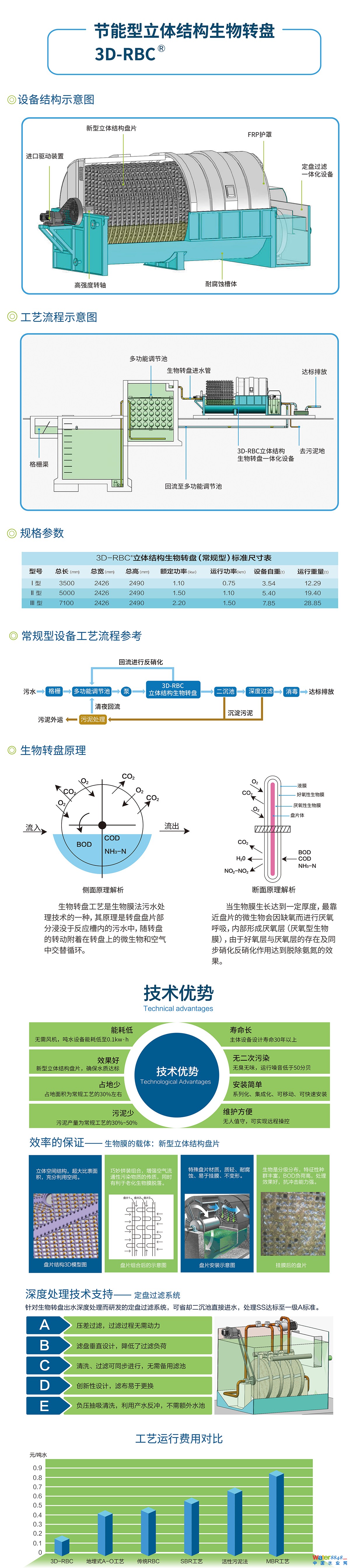

上图为3D-RBC立体结构生物转盘污水处理设备构造示意图。3D-RBC立体结构生物转盘污水处理设备主要由盘体、氧化槽、转轴以及驱动装置三部分组成，后部配套滤布滤池技术为主的定盘过滤设备构成一体化设备。

3D-RBC立体结构生物转盘处理工艺的特点

（1）特殊的立体网式转盘结构，有效增大比表面积，大幅度提高了生物量，同时具备厌氧，好氧，兼氧菌群，系统有机负荷高、处理效率高，抗冲击负荷能力更强。

（2）3D-RBC立体结构生物转盘工艺完全省去了风机，不仅降低了噪音，还降低了运行费用。

（3）3D-RBC立体结构生物转盘采用进口电力机械驱动，较国产设备更加稳定，使用寿命大大增加，极大降低了维护成本。

（4）3D-RBC立体结构生物转盘是一种表面积巨大的生物转盘工艺，占地面积小，剩余污泥产量小，配套过滤一体化设备，大大简化了传统工艺复杂的污泥后续处理程序。

（5）整套设备配备PLC自动控制系统，完全达到自动化、智能化的目的，操作管理简单易行。

（6）3D-RBC立体结构生物转盘运行费用合理，主要是转盘缓慢转动所消耗的动力，其功率较小，且运行本身不需要额外添加药剂，运行费用较一般污水处理方式节能50%以上。

（7）摒弃了曝气器、固定式生物填料等易损件，运行更加稳定，极大得方便了后续的维护管理。

生物转盘系统

在3D-RBC立体结构生物转盘基础上配套定盘过滤设备，处理流程大大简化且效果更加突出。

来自缺氧池的污水重力自流至3D-RBC立体结构生物转盘一体化设备中，其中生物转盘约40%浸没在污水中，并维持这种状态缓慢旋转，不断吸收空气中的氧气和吸附水中的污染物，利用生化反应对污染物进行降解。

定盘过滤设备池体主体为碳钢材质，内含纤维滤布材质的滤元，与3D-RBC立体结构生物转盘结合配套。定盘过滤设备的作用主要是去除水中的悬浮物，沉淀来自3D-RBC立体结构生物转盘设备的出水，滤布过滤后的污泥经反洗泵的抽吸作用进入污泥干化场，干化后定期外运。

该设备简单紧凑，附属设备少，整个过滤系统的投资低。定盘过滤设备清洗时可连续过滤。采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。设备闲置率低，总装机功率低，清洗效率高，运行自动化，维护管理简单方便，占地面积小。
