卫星检漏
水务方面面临的问题:如何提高检漏效率、降低供水管网损漏率和产销差？
01

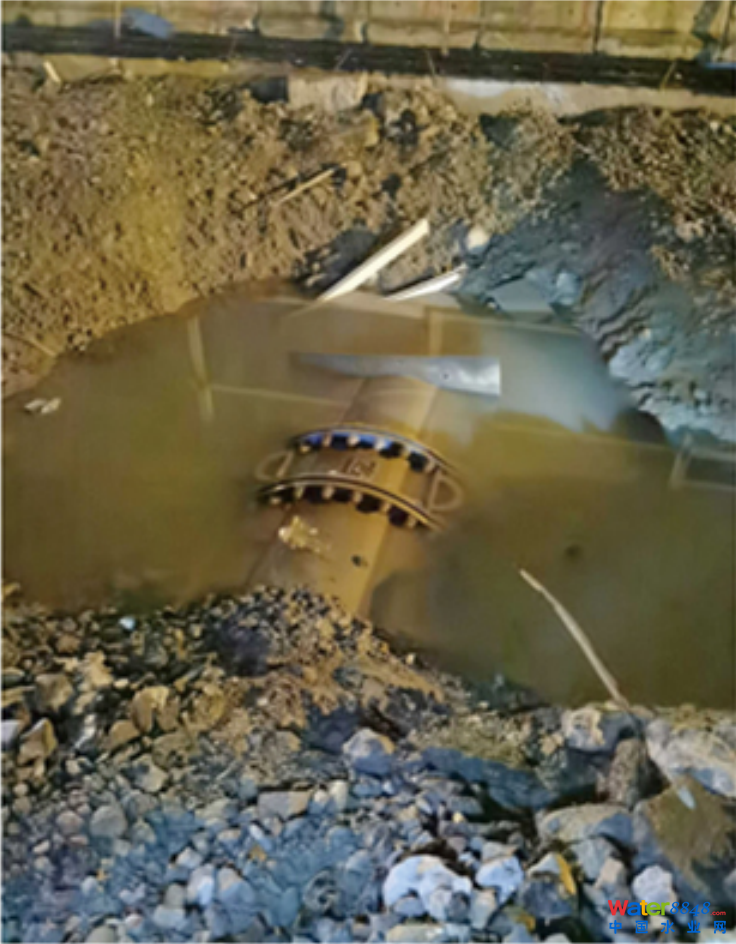

漏损现状
我国城市供水管网漏损率在15%-20%之间，部分城市甚至超过25%，每年漏损量近百亿立方米，相当于700个西湖，一个中等城市的供水管网漏损造成的直接经济损失就数以亿计。
02

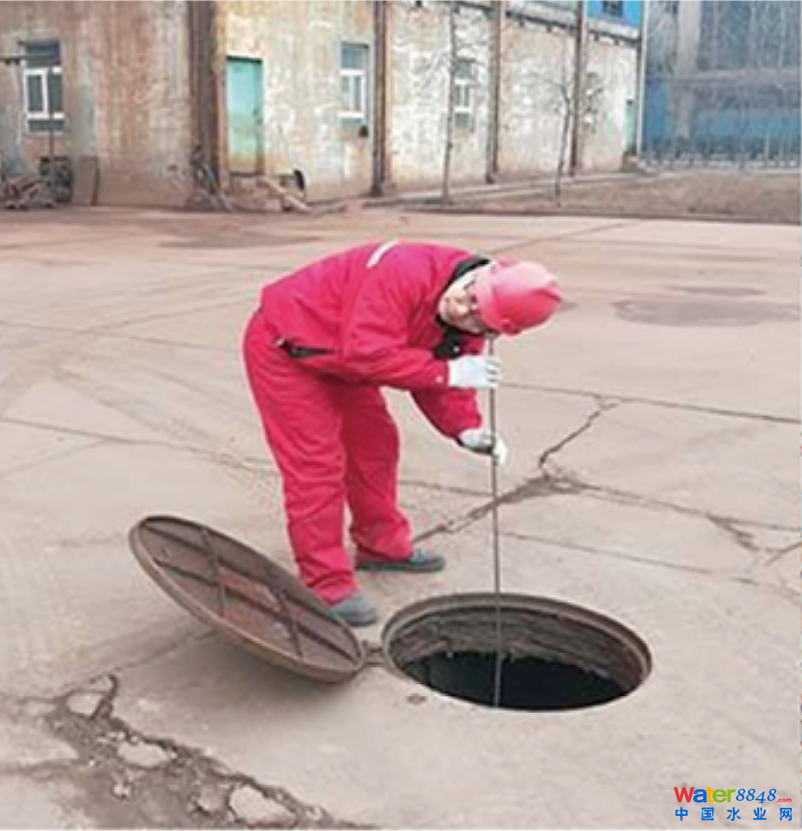

传统人工巡检
犹如大海捞针、盲人摸象、检测效率极低，普查周期长。
工作方式;人工巡线检测的方式，沿着供水管线使用听漏杆、相关仪等听漏设备检测是否漏水。
问题一：探漏效率低，耗费人力多、普查周期长。
问题二：管线老化，检漏修漏速度赶不上漏点增加速度。
工作方式;人工巡线检测的方式，沿着供水管线使用听漏杆、相关仪等听漏设备检测是否漏水。
问题一：探漏效率低，耗费人力多、普查周期长。
问题二：管线老化，检漏修漏速度赶不上漏点增加速度。
01
SAR卫星遥感的优势
- 全天候能力
- 日夜工作
- 对介电特性的敏感性
- 对人造物体的敏感度

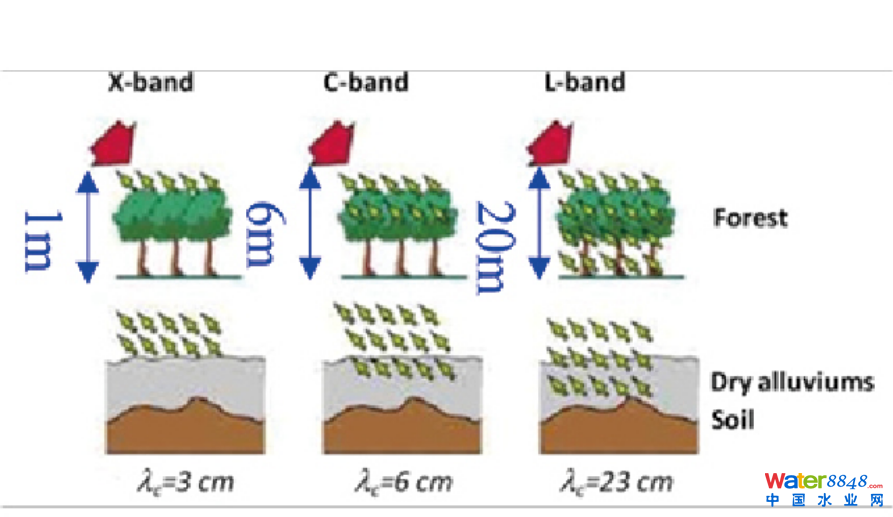

- 地下穿透散射能力
——L波段卫星可识别出大树下的角反射器

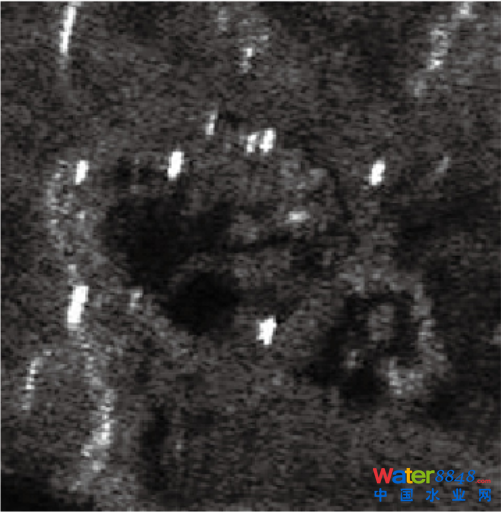

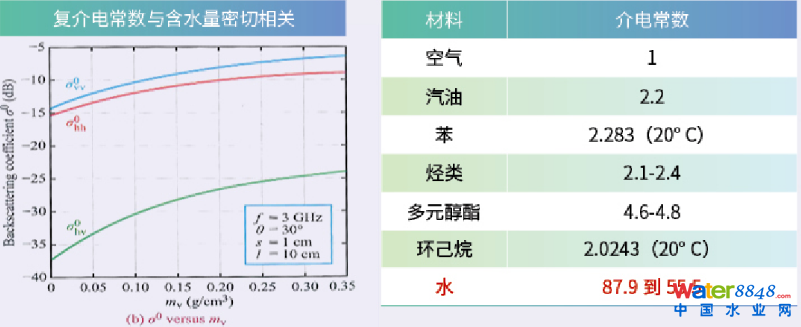

雷达图像灰度反映地物目标散射回波强度，其复介电常数与含水量密切相关，依据水与其他地物复介电常数的巨大差异进行介电常数解译分析，检测识别异常含水量，结合gis分析和环境筛选实现漏点检测。
★ 我单位的遥感应用创新产品--城市供水管网卫星探漏服务
利用雷达的穿透性特点，采用长波段雷达卫星扫描获取整个城市的雷达遥感数据，通过滤波、特征变换等算法模型分析管线泄露导致的土壤含水量差异，检测识别出小范围的疑似漏水区域，为地面检漏核查提供准确依据。

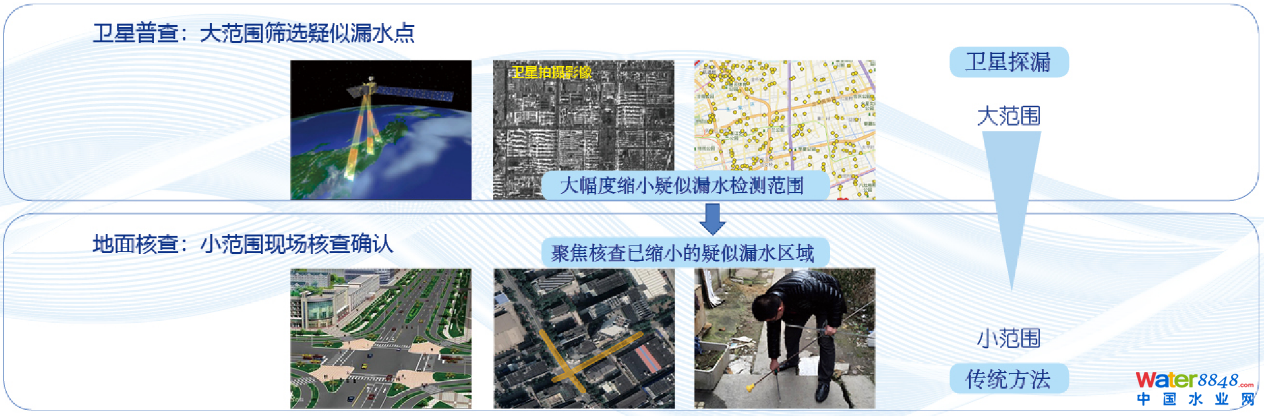

卫星普查与地面核查相结合，建立天地一体化管网综合减损体系
02

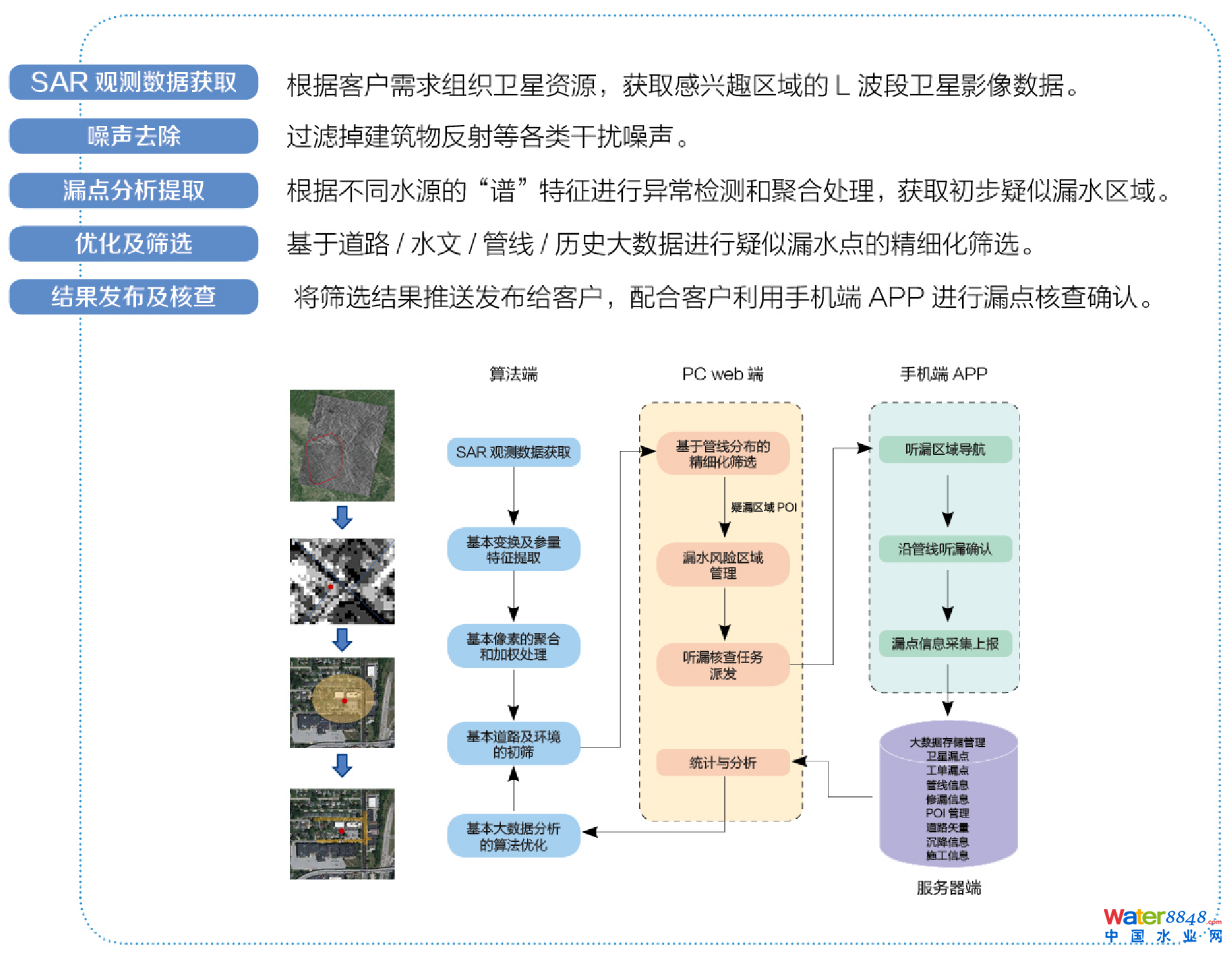

卫星探漏技术流程
★ 地面核查确认

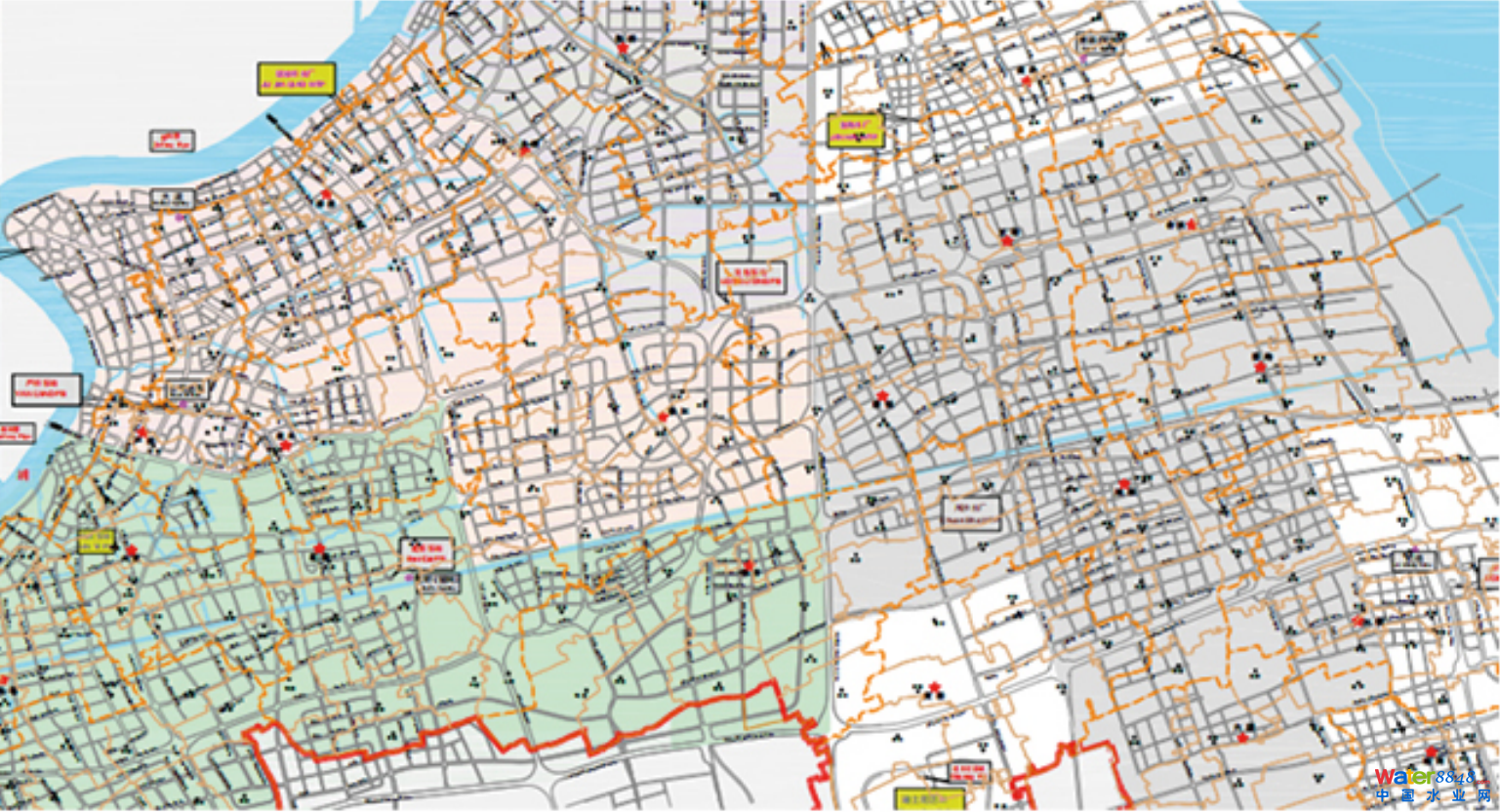

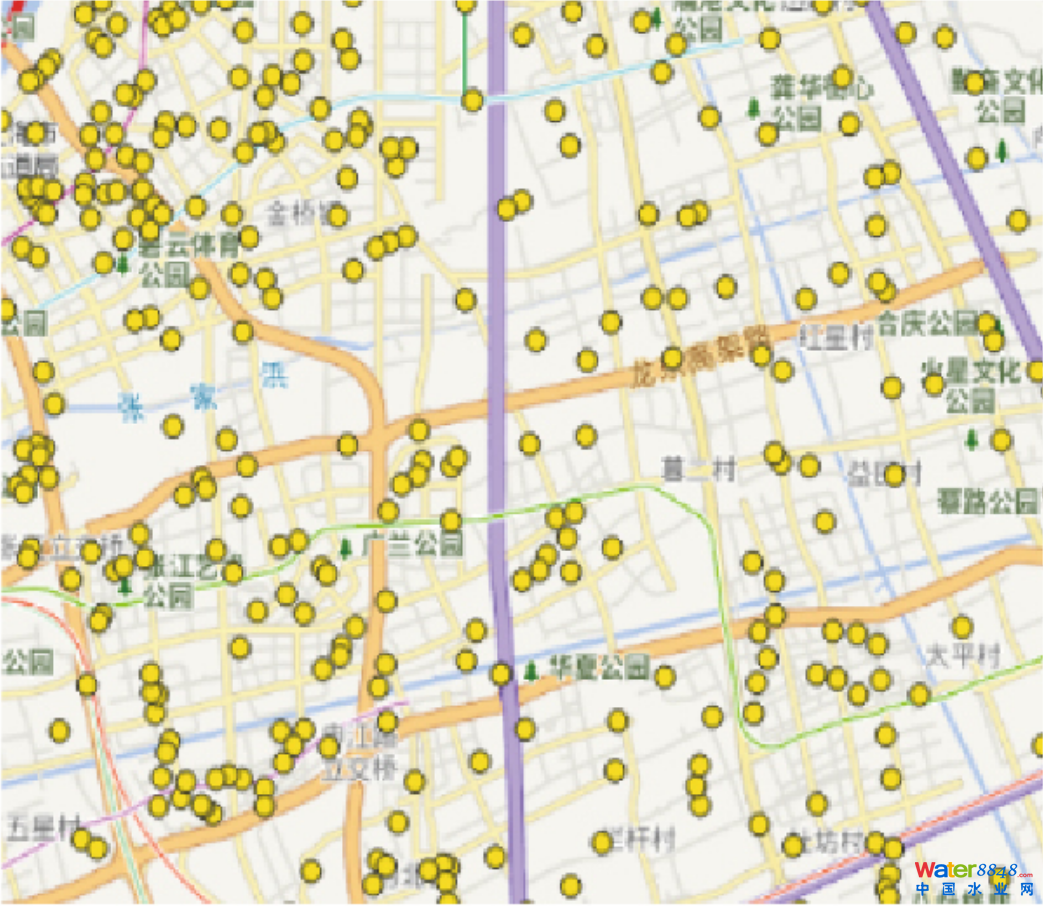

疑似漏水区域位置入库

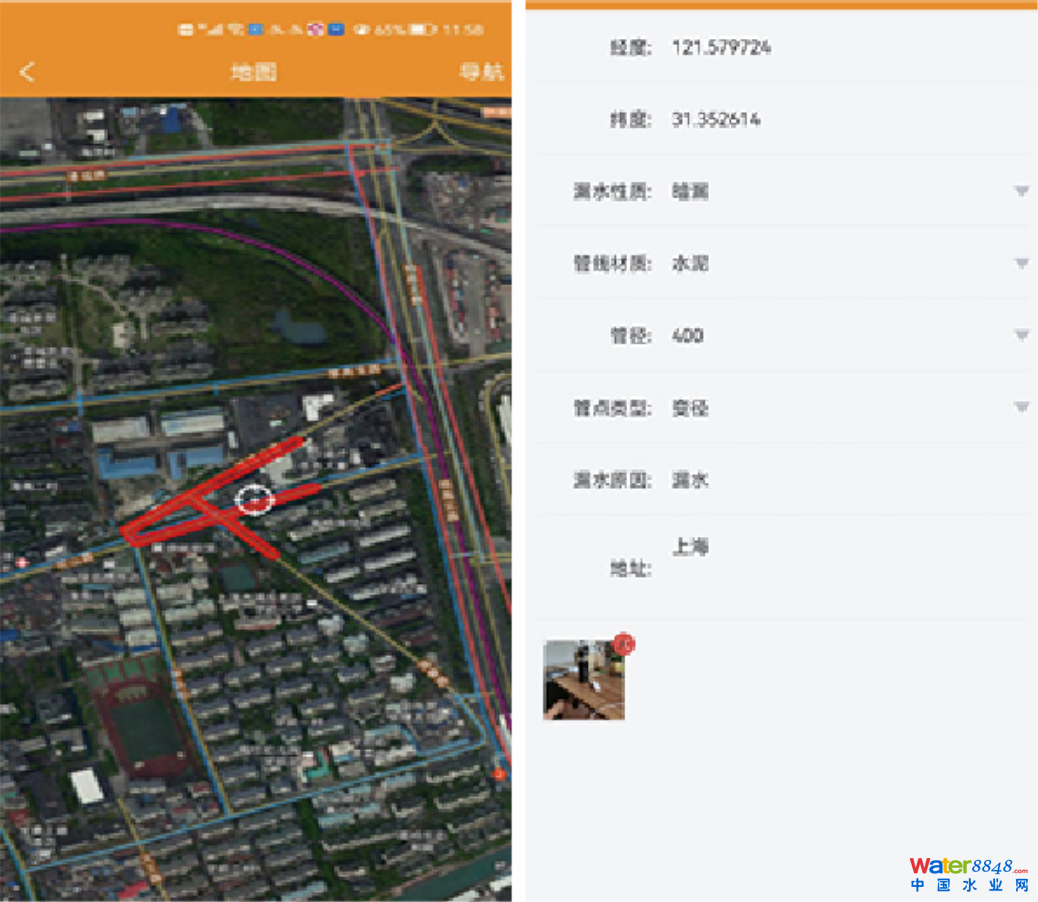

疑似漏水区域坐标及管线分布图发至听漏人员手机APP

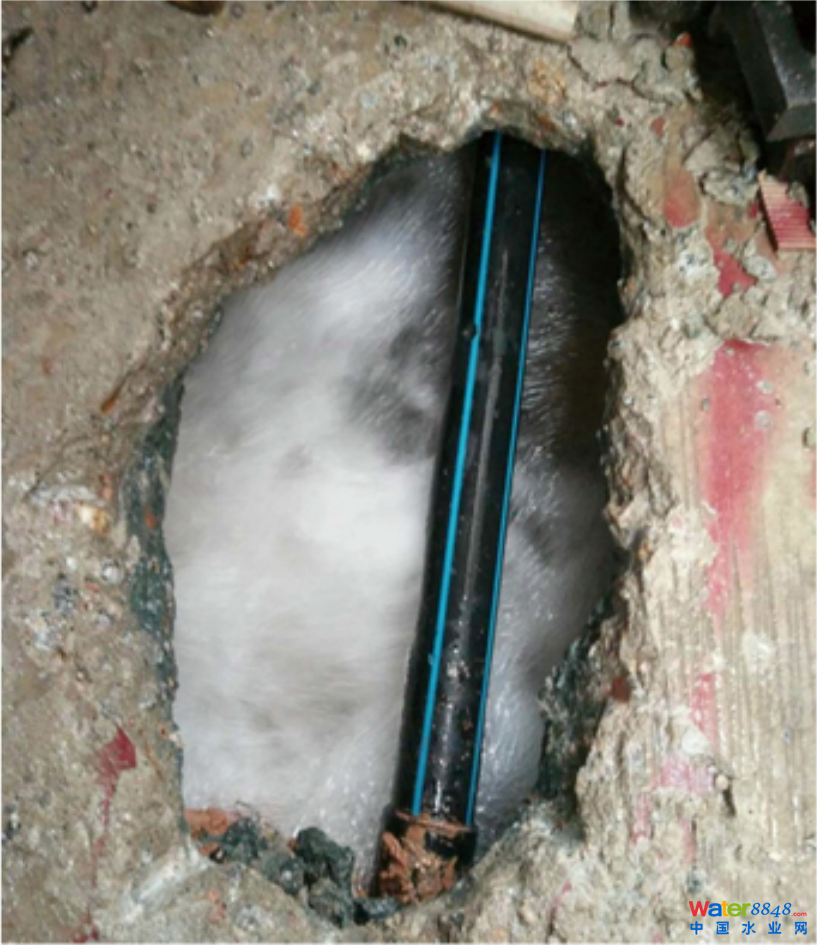

查找确认漏点准确位置并上传漏点信息
01
卫星探漏特点及优势
大范围、高效率检漏
卫星探漏可一次覆盖全域管线，可将疑似漏水范围缩小到半径150以内，缩小探漏范围，方便听漏。
探测精度好、受制因素少
平均每个疑似区域检出的漏点数量达到0.5个以上。卫星探漏不受天气、管材、地质环境的影响。
普查周期短、切实降低漏损率
卫星重访周期半个月。卫星探漏每个月可拍摄一次并给出探漏报告，配合少量地面巡检人员，一个月即可完成一次全管网检漏，使发现漏点速度超过漏点新增速度，切实降低管网漏损率。
实现城市供水管网智能化管理
漏点数据的不断积累，可以不断优化卫星检漏算法，逐步提高算法的精准度，为今后管网的完善提供坚实的大数据基础。
★ 检漏工作模式的改变
02
卫星探漏的约束
03
卫星探漏前后效率对比
巡检距离缩短为原来的1/5
每人天发现漏点数提高10倍以上
每公里发现漏点数提高约10倍
通过卫星探漏+地面核查确认进行供水管网卫星探漏服务，高桥片区和金桥片区巡检管道长度分别降至22%和19%，每人每天发现的漏点数分别提供20和15倍，每人每公里发现的漏点数提供16和9倍，大大提高检漏效率、降低供水管网漏损率。
