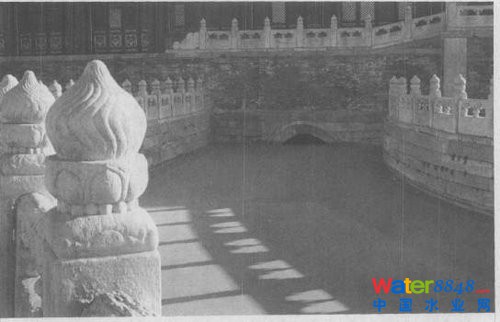

太和门前内金水河涵洞

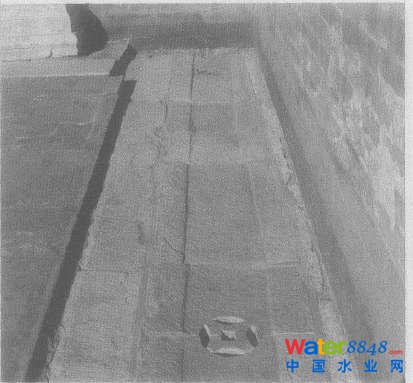

排水沟槽及“钱眼”

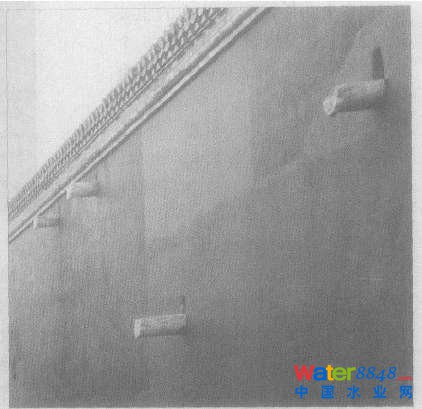

东筒子排水滴子

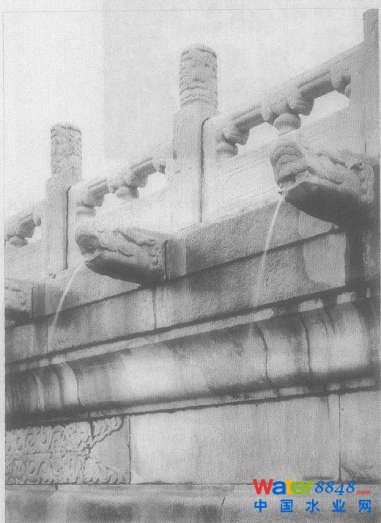

三大殿台基排水龙头

■ 故宫(微博)排水系统经受600年考验

■ 专家称依据地形而建、明暗两套排水、纵横沟渠等特点加快排水

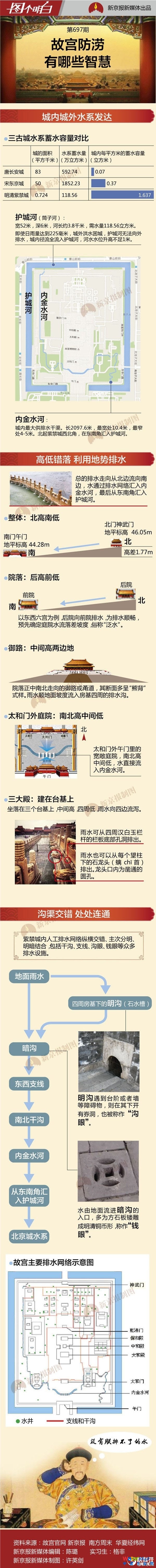

▲ 故宫排水系统简介：故宫三大殿三重台基上有1142个龙头排水孔，瞬间将台面上的雨水排尽，并形成千龙吐水的壮丽景观。这些被排出的水，通过北高南低的地势泻入内金水河流出。故宫的排水，正是综合了各种排水法，既有地下水道，又有地面明沟，这些或大或小、或明或暗、纵横一气的排水设施，能够使宫内90多个院落、72万平方米面积的雨水通畅排出。

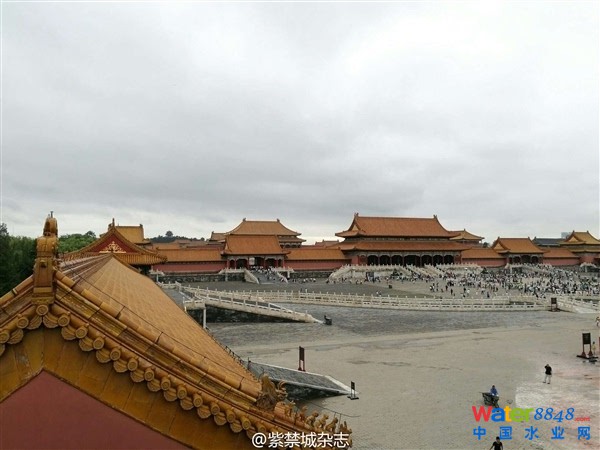

早报讯据《法制晚报》报道，7月21日的北京大雨，故宫没有出现积水。这座600年的系统建筑为何能够在61年不遇的大暴雨中不现积水？它的排水系统中又有哪些特点？

据沈阳一位古城建筑专家介绍，紫禁城的排水有明暗两套系统。明排水是通过铺地做出泛水，通过各种排水口、吐水嘴排到周边河中，暗排是通过地下排水道将水排到河里，而这条河就是内外金水河。据其介绍，承德避暑山庄也是这样建设的排水系统。归纳起来，一句话，整个系统，通过明暗等手段，到达一个目的：汇总往外排。

排水系统经历600年

据《元史》记载，至元二十八年（1291）七月己未，“雨坏都城，发兵二万人筑之”，57年后的至正八年五月，“京师大霖雨，京城崩圯”。

而后，水灾不绝。据《明英宗实录》记载：景泰五年（1454）七月，京师霖雨，九门城垣塌决者甚多。万历三十五年（1607）闰六月，顺天府大雨如注，昼夜不止，经二旬。雨潦浸贯城，长安街水深五尺，洼者深至丈余，各衙门皆成巨浸。

上述史料显示，在明朝英宗时期，虽九门城垣塌决，但是紫禁城显然比元大都岿然淡定，没有出现“雨坏”局面。而万历年间的20天连续大雨，长安街出现积水，但故宫没有大面积积水情况发生。

永乐十八年（1420）落成的紫禁城的排水系统经受了考验，原因到底何在？

城外三道防线预防洪水

据专家介绍，从地势上看，北京北依燕山，东临渤海，西北高东南低，所以水向东南流。从紫禁城来看，北门神武门地平标高46.05米，南门午门地平标高44.28米，差约2米。其排水设施充分利用了这一地形特点而建。

专家称，这套排水系统的总特点，是将东西方向的雨水汇流入南北干沟内，然后流入内金水河。

疏通各个宫殿院落的排水系统有干线、支线，有明沟、暗沟、涵洞、流水沟眼等，经过精心测量、规划设计和施工，每年固定时间淘挖养护。值得一提的是，在城外安排了完整的排水系统，减轻了城内的负担。

紫禁城外至少有三道防线：一是明内城护城河及大明濠、太平湖；二是西苑太液池和后海；三是外金水河和紫禁城的筒子河（护城河）。这些河渠一方面可用于城市供水，另一方面汛情之下亦可用于排水，先在外围保证不至于大量雨水和山洪流入紫禁城。

排水主干道内金水河

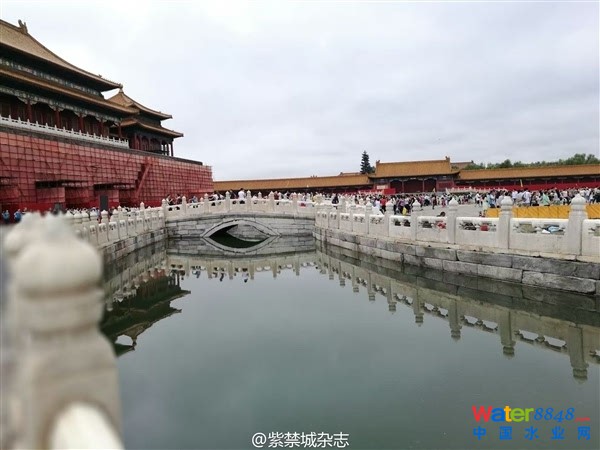

内金水河是紫禁城的内河。在紫禁城西北角楼偏东的南河帮上，有一石砌券洞，便是内金水河流入宫内的进水口，设有控水闸，可以控制水位高低，遇汛则可以关闭。

按照专家的说法，内金水河所引为西郊玉泉山水，因西在五行中属金，“金生丽水”，故名金水河，“由神武门西地沟引护城河水流入宫内，沿西一带经武英殿前，至太和门前金水桥下，复流经文渊阁前至三座门，从銮驾库东南出紫禁城。”

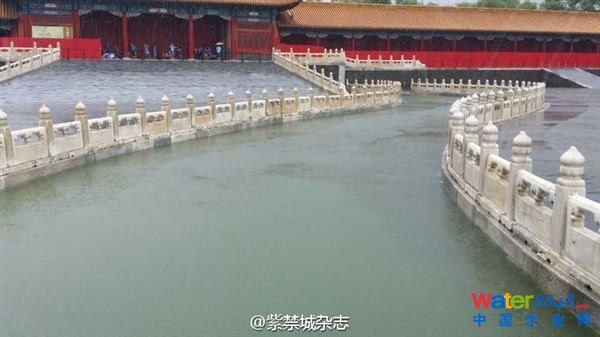

内金水河全长2000多米，河帮、河底通用白石铺砌。河道曲折蜿蜒，或隐或现，传流整座紫禁城。不止用于美化环境、欣赏鱼藻，在兴建施工时，它是建筑用水的来源，而平时也是作为城内井水之外，消防用水的来源。

紫禁城内大小90多个院落，通过本院的排水沟道，利用北高南低的地势就近排入地下暗沟，最后都汇流于内金水河，再至东华门南隅的水闸流出，与外金水河汇合。

御路甬道加暗沟

汇总内金水河

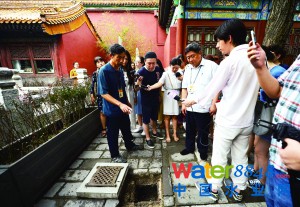

紫禁城占地面积72公顷，庭院都是中高边低、北高南低，遇雨首先流入四周房基下的石水槽，亦即明沟。台阶或建筑物之类的障碍物则都开有券洞，亦即沟眼，方便地面水穿过障碍物。地面或明沟的水再通过入水口流入地下。入水口多为方石板镂雕成明清铜币（大钱）形，即外圆中方镂成5个空洞，可以进水，称作钱眼。

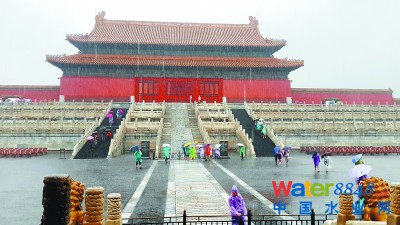

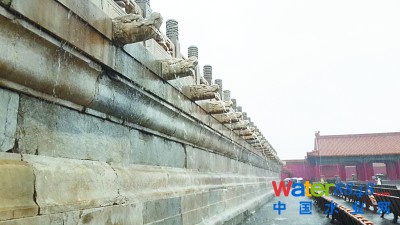

以故宫前三殿太和殿、中和殿和保和殿为例，前三殿建在8.13米高的三层台基上，台基四周栏杆的底部，有排放雨水的孔洞；每根望柱下还有一个雕琢精美的石龙头，名曰“螭首”，其口内为凿通的圆孔，也是辅助排水的孔道。每逢雨天，雨水从1142个排水孔喷出，呈现“千龙喷水”景观，逐层下落，流到院内，使得台面无积水。台基四周设有石槽排水沟。

前三殿、后三宫都有一条南北向的御路。东西六宫等院落也都有南北向的甬道。御路、甬道均为中间高两边低的形式，顺其地势，雨水能够直接从中间向两边排水。

如当太和殿的御路确定后，为使排水流畅，在铺砌地面前还要确定水流方向并找好坡度，将雨水汇集到东西两侧的排水明沟，又称荷叶沟内，引入院东南角的水沟门，经泊岸下的暗沟流入内金水河。

东西六宫诸院落基本为前后两进，院落之间有长街相间隔。甬道把院落分成两个排水区域，后院向前院排水，为使排水顺畅，预先需要确定前后院的水流落差坡度，俗称泛水。雨水自前院东西两侧水沟门经明沟，流入长街的暗沟内，再经支线汇入干线总汇于内金水河。

因为殿宇楼阁、假山亭台、鱼池花木的存在，御花园是故宫排水最复杂的地方。具体做法是先以御路将御花园分为东西两个排水渠，其间再细分若干小排水渠。以每个小区域的最低点作为暗沟的入水口。暗沟相互连通，再与园外干沟贯通，形成地下排水网络。

多条纵横沟渠内外排水

在故宫北城墙内、红宫墙外，即东西联房前，有一条东西向的大干沟，深约1.5米，宽约六七十厘米。上盖长方形石板，每隔20多块石板就有4块石板，两边凿出四个豁口，对在一起则是16个小洞，以便雨水漏入。沟西端与城隍庙内的金水河相通，雨水则泄入该处。东端则沿宫墙向南延伸，成为南北纵向干沟，雨水流入清史馆的金水河段。

除此之外，还有3条南北纵横直接进入内金水河的沟渠。一条在东六宫冬眠和宁寿宫的夹道里，北通神武门内的纬沟，往南绕过御茶膳房往东，再往南注入文华殿东面的内金水河。其中又经分叉，西穿奉先殿南群房。由西南墙角穿出。自箭亭东侧往南，由文华殿西墙外注入内金水河。

第四条南北沟渠自乾清门院内的西南角穿出，横过内右门穿入养心殿南库，然后由南库穿出隆宗门外，往南折，至武英殿东面的断虹桥处注入内金水河。

另外，东一、东二、西一、西二长街等小巷内都有短距离的南北向纵沟，分别接通乾清门内和乾清宫后向东、西泄水的纬沟和各宫廷院落的纬沟，利用中央高、四周低、北部高、南部低和某些小沟的中间高、两端低的自然跌落，迅速将雨水汇总，排入内河，流出宫外。

【资料来源】 原故宫博物院古建修缮处李宏伟《故宫为什么不积水》、中国国家图书馆王铭珍《紫禁城的防汛》、故宫博物院古建部蒋博光《紫禁城排水与北京城沟渠述略》、故宫博物院展览宣教部桑颖新《紫禁城的排水》、原故宫博物院副院长萧正文《紫禁城内雨水如何排出》。
