MBBR在准IV类提标改造中的应用与思考
MBBR,作为一种新型高效的污水处理方法,运用生物膜法的基本原理,强化污染物去除。MBBR既充分利用了活性污泥法的优点,又克服了传统活性污泥法及固定式生物膜法的缺点,同时兼具传统流化床和生物接触氧化法的特征,依靠曝气或搅拌的动力使载体处于流化状态,进而形成悬浮生长的活性污泥和附着生长的生物膜复合系统,使得MBBR充分利用了了整个反应器空间,并发挥了附着相和悬浮相生物两者的优越性,扬长避短,相互补充。与以往填料不同的是,悬浮载体能与污水频繁多次接触因而被称为“移动的生物膜”。

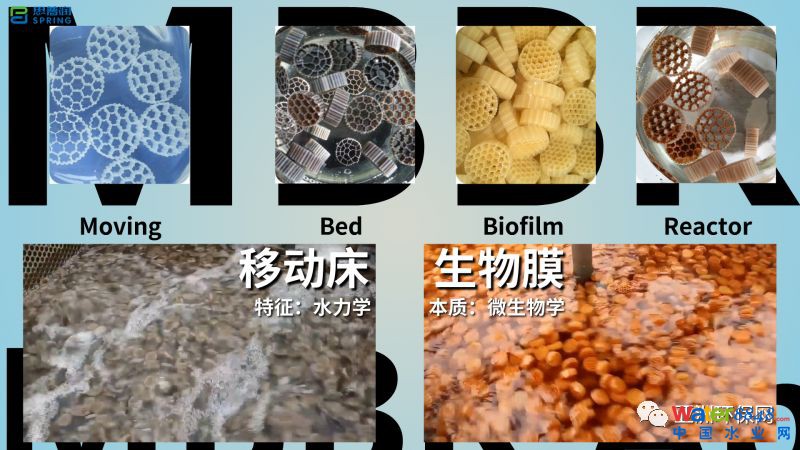

MBBR即移动床生物膜技术,其微生物本质是生物膜,水力学特征是移动床,李村河污水处理厂是采用MBBR持续升级的典型案例。
青岛李村河污水处理厂在2010年之前运行水量17万m3/d,出水执行一级B标准。2010年进行第一次提标改造,要求出水COD、BOD、氨氮要达到一级A标准。采用思普润MBBR技术,将MBBR工艺嵌入到好氧池中,实现了以上指标的稳定一级A达标。随着青岛市的发展,污水处理量逐年上升。2015年该污水厂进行第二次提标改造,首先水量从17万m3/d提升到25万m3/d,其次要求所有出水指标均达到一级A标准,且出水具备达到准IV类水的能力。所以我们采用工艺布置形式,扩大了好氧区悬浮载体的投加区域,并形成了五段Bardenpho工艺,来实现提量和提标。
在整个MBBR的升级改造过程中,从设备方面考虑,我们增加了悬浮载体、曝气系统、进水系统和出水筛网系统,形成了整个MBBR工艺中的设备部分。但MBBR绝不仅仅是设备的简单集合,对工艺的认知不足就可能导致工艺的失败,比如填料堆积,筛网跑漏等。李村河污水厂在原池采用MBBR进行改造,实现了从一级B到一级A到体量到达到准IV水的平滑升级。是MBBR在城市污水厂升级改造中的典型应用。
MBBR的升级改造技术路线

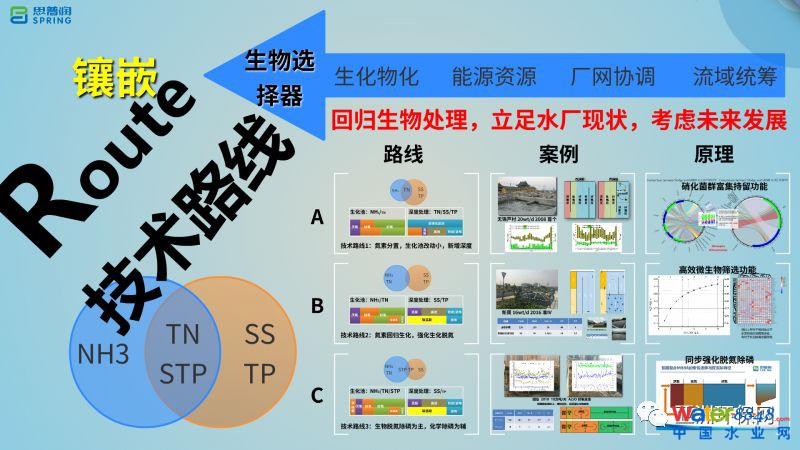

在污水厂升级改造的技术路线上,宏观上需要流域统筹、厂网协同,而对于污水处理厂本身而言则主要是能源资源的配置,核心则是各指标,如氨氮、TN、TP、SS去除方式的具体选择。根据多年的升级改造经验,大体形成了三条技术路线:

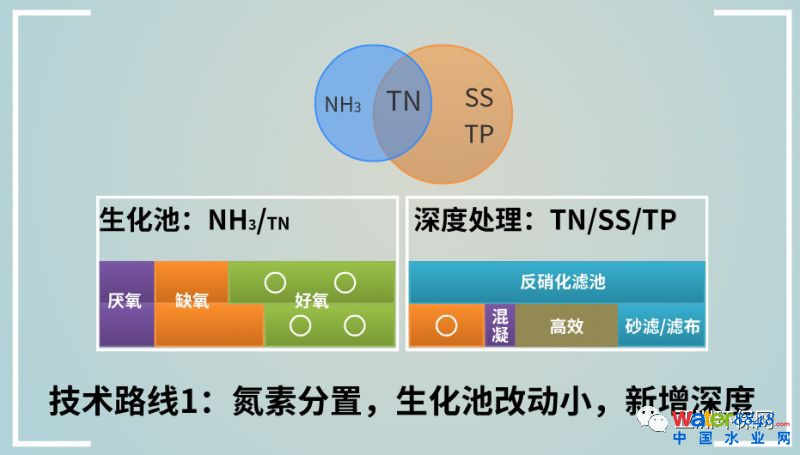

第一个技术路线是氮素分置。该技术路线的特点是对于生化池的改动小,生化池主要去除氨氮,但需要新增反硝化滤池或MBBR后置反硝化池、混凝等工艺用以去除TN、TP和SS。例如2008年无锡芦村的案例就是采用这样的技术路线,在好氧池投加悬浮载体,强化处理效果,并且增大了缺氧区,为反硝化脱氮创造条件。同时芦村改造的时候,也是新建了深度处理系统,保证了各指标能够稳定达到一级A的标准。
MBBR之所以能够强化硝化反硝化过程,主要是因为从微生物的层面上,在悬浮载体、活性污泥这样的复合系统中,除了亚硝化单胞菌这些污水处理常见的AOB以外,还有硝化螺旋菌作为优势菌种存在。当硝化螺旋菌作为优势菌种存在时,出水氨氮一般都非常稳定,在2mg/L甚至是1mg/L以下,可以作为出水水质较好和稳定的指示性微生物。进一步,我们发现随着填料的成熟,硝化细菌逐步向填料上富集,这是微生物长期进化及选择的结果。所以,以硝化菌群为代表的比生长速率低的长泥龄菌群更易在填料上富集。此外,许多高效反硝化菌群虽然是异养菌,生长速率很低,但它的反硝化速率却很高,在填料上也会有大量的检出。并且随着运行时间的延长,填料上的硝化菌群的占比会逐步增加。通过对十几个污水处理厂的填料进行测定,硝化细菌占比一般在8-10%,最好的为25%的,差异主要是与各个污水处理厂的运行水平有关。
此外,因为MBBR是一个悬浮载体,实质上它是菌种固定化机制。对于采用常规活性污泥法的污水厂,它受到冲击以后,最难保证的就是氨氮的恢复,因为泥受到冲击后AOB得不到增值,并且增大排泥后,氨氧化细菌占比会继续降低。而MBBR的工艺的硝化细菌主要富集在填料上,所以虽然冲击来临的时候水质有波动,但是冲击过后系统就可以很快恢复,所以MBBR的抗冲击能力比较强。浙江的崇福污水厂是抗冲击的典型案例,通过菌群的固定化,使出水可以达到一个较高的排放标准。

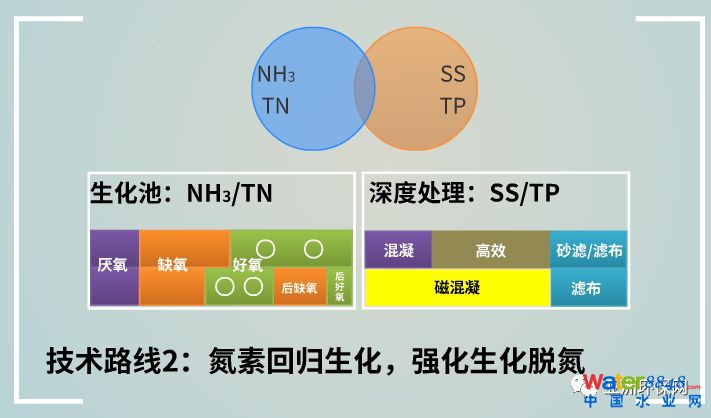

第二个技术路线是氮素回归生化,强化生化脱氮。该路线主要是在生化段去除氨氮和总氮,而SS和TP则在深度处理中进行去除。对于总氮去除率要求不高的,可采用A2/O工艺,但是对总氮去除要求高的则需要采用五段Bardenpho工艺。众所周知,传统A2/O工艺对TN的去除受到回流比的限制,一般不大于80%。而在高标准尤其准Ⅳ类水提标的时候,出于对TN的要求,需要采用五段的Bardenpho工艺来破除回流比的限制。
浙江宁波新周污水厂污水厂设计水量16万m3/d,出水执行准Ⅳ类标准。经过MBBR改造以后,出水总氮可达到一个较稳定的水平。三门污水厂,采用MSBR-MBBR工艺进行五段Bardenpho工艺,出水效果稳定达到准Ⅳ类水的水平。
之所以采用这样的工艺路线,一方面受限于A2/O对TN的去除率,通过后置反硝化区域的设计,能够控制总氮去除率达到更高的要求。另外一方面,悬浮载体除了特定的硝化菌群,填料上微生物菌落更加丰富,更容易保持水质的稳定性。
第三个技术路线是要在稳定脱氮的基础之上,强化生物除磷(溶解性总磷)。此时就需要对生化池有更高的要求,以满足生物除磷的基本条件。团岛污水处理厂,设计水量10万m3/d,进水水质浓度非常高。在保证脱氮基础上,通过缩短它的泥龄,强化了生物除磷。使出水总磷稳定地保持在1mg/L,去除率接近90%,充分发挥生物除磷的作用。
之所以MBBR能够强化生物除磷,实际是源于MBBR的双泥龄系统。对于传统的活性污泥法,是单一泥龄系统,所以必须要兼顾脱氮和除磷。但是对于MBBR工艺,则是双泥龄系统,系统既有悬浮态的短泥龄菌群,又有固定式附着态的长泥龄菌群。通过人为控制,实现针对脱氮除磷泥龄的分离,强化脱氮除磷。
以上三条技术路线基本上可以满足大多数污水厂的升级改造。它们有一个共同的特征,就是将MBBR工艺镶嵌在原工艺内。整个技术路线都是以回归生物处理为基础,充分挖掘生化潜能,立足水厂现在,考虑未来发展。MBBR在其中发挥着生物选择器的作用。
填料的设计参数与材质选择

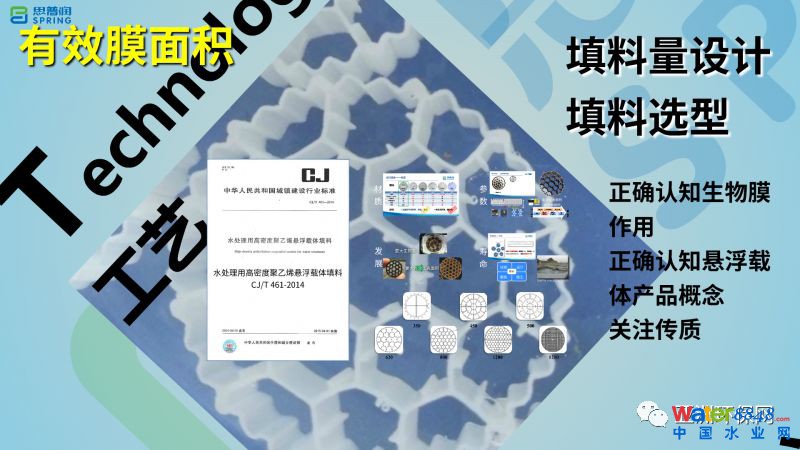

MBBR工艺更加关注填料的设计和选型,青岛思普润联合住建部共同出台了《水处理用高密度聚乙烯悬浮载体填料》行业标准,行业标准的制定主要是规范了市场的一些乱象,对悬浮载体进行了统一的界定。在材质上,由于高密度聚乙烯(HDPE)在密度、耐候性以及热塑精密性上的优越,所以采用HDPE作为悬浮载体的材质。
另一方面是关于设计参数,通过对多个污水处理厂参数进行总结对比后发现,当两种不同类型的填料型号不同,填充率不同,但面积相同的时候,其处理能力是相当的。MBBR的微生物学本质是生物膜,本来就对界面要求非常高,这也符合逻辑认知。所以在MBBR设计上更倾向于采用膜面负荷。很多人会认为填料的作用就是一味的增加生物量。但是,需要认知的是生物量越多必然导致生物膜越厚,当生物膜厚度过高,就会减少过水断面,影响流化和传质。一个极端的情况就是填料上全部都是微生物,此时生物膜过厚无法传质,势必也会影响去除效果。所以冬季最佳的生物膜厚度为100μm,而夏季则是60μm。所以MBBR的设计不是按照污泥负荷,而是采用膜负荷进行设计。
台州黄岩污水厂就是基于这样的理念进行的设计。黄岩污水厂是2014年改造,但直到2107年才验收合格。之所以会产生这些问题,就是由于进水水质大面积的超标,并且波动较大。对于一般活性污泥系统,基本上不会有太大的效果。但是采用MBBR工艺处理后,经过几年的运行,填料上的硝化细菌逐步富集,现在系统基本上达到稳定,并且在进水存在波动甚至超标的时候,出水依然能够保持稳定。这也体现设计方案、设计方式的正确性。按照膜负荷的设计指标,在设计范围内就能达标,超过设计范围就不达标,无任何填料的多投,这就体现了设计参数的合理性。从材质寿命上来讲,进行了一系列的模拟实验,实验结果远远高于15年。
发展方向—关注MBBR的流化和传质
填料的发展方向应该朝着具有更大有效比表面积的方向发展。所以在工艺上,需要强调的是有效生物膜面积,要正确认知生物膜的作用,关注它的流化和传质。

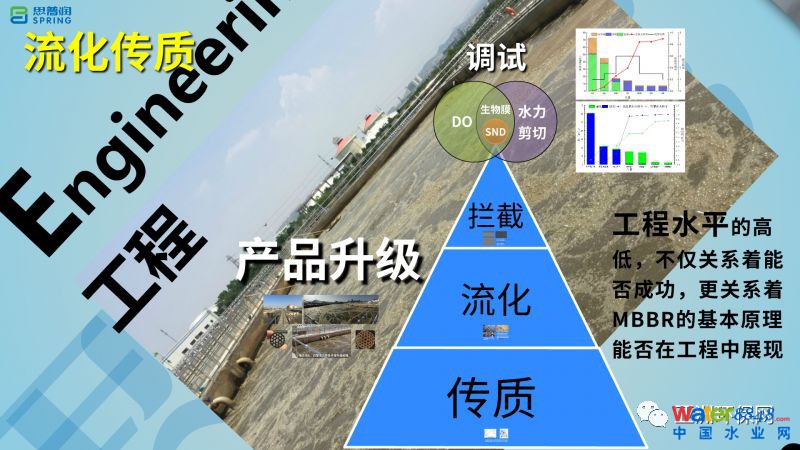

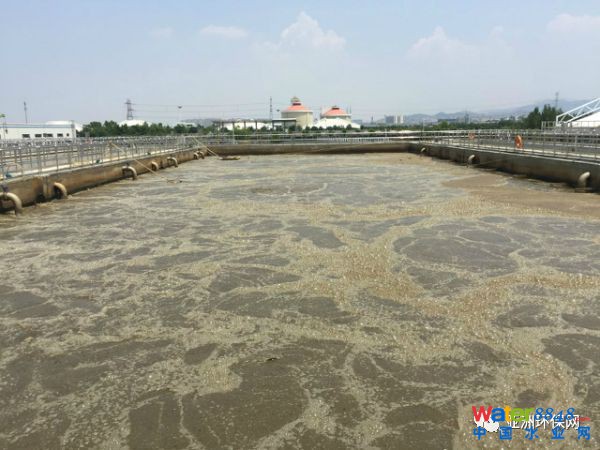

工程方面,最直观的就是关于填料的拦截、流化。首先,比较好的拦截系统要保障筛网不堵、不变形。MBBR不是简单的筛网和填料的组合,也不是简单设备的集合。筛网技术的核心就是防堵,MBBR成功的前提就是掌握水力学相关技术。填料的流化是保证传质传氧良好的前提,是达到预期处理效果最基本的要求。填料不流化,基本不挂膜,所以流化提供的水力剪切,是微生物富集、筛选、进化非常重要的外在条件,是生物膜动态更新的必要条件,是连接MBBR的宏观和微观,是MBBR区别于其他工艺最基础的特征,也是MBBR工艺与其他活性污泥和生物膜工艺要求不一样的地方。
由于MBBR是一个生物膜工艺,所以需更加关注其传质效果。此外,生物膜属不饱和的营养结构。当基质增大的时候,传质动力增强,去除负荷就会增加,这有利于提高抗冲击负荷能力。生物膜的分层结构,有利于创造微观的厌/缺氧、好氧的环境,为同步硝化反硝化创造了条件。实际上,在MBBR好氧区也发现了同步硝化反硝化过程,对TN的去除最多可达到20%,极大的节省了碳源投加。对于同步硝化反硝化调试的核心,就是控制好溶解氧和水力剪切的平衡。
技术升级
思普润同样注重产品升级。早期的项目在无锡芦村使用的是循环流动池型,需要增加推流器来辅助填料流化。而现在,可以采用微动力混合池型,不需推助推流器。通过水力的科学布置,就能够实现较好的流化,极大的节省的投资和运行费用。

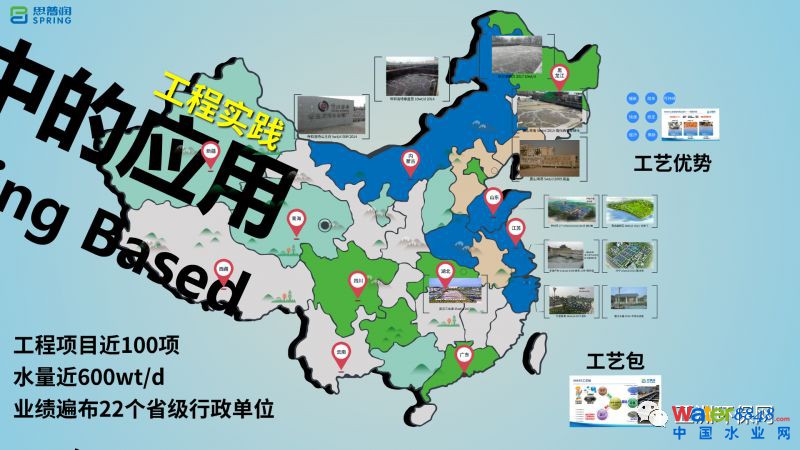

所以在工程上,最关注的是流化和传质。工程水平的高低不仅关系着能否成功,更关系着MBBR基本原理能否在工程中展现。思普润的实践经验主要是来源于大量的工程应用。截止到目前,思普润以及积累了近100项工程案例,日处理水量近600万吨,业绩内遍布国内22个省级行政单位。对于北方的低温有非常显著的效果。在华东具体到长三角地区,也涵盖了MBBR结合各种工艺处理各类型水质,出水稳定达到一级A以及地表准IV水的各类工程业绩。
凝练MBBR工艺的优势就是,采用“镶嵌式”理念,能够快速施工,投资费用低低、能达到要求的排放标准,运营效果稳定,并且不改变原来工艺的运行方式,后期运行维护简单,也可在后期通过填料的补投来实现水量和水质的持续升级。
从工艺包来讲,前面说到的填料、进水、拦截、曝气系统是MBBR的设备集合,此外MBBR的设计和后期的运行保证都是工艺包中的重要一环,三者紧密结合才能让MBBR系统更好的运行。思普润会和用户签订水质保障协议,保证水质达标,这是对产品的绝对信心,也是对技术的承诺。
MBBR工艺的发展
以污水厂能源资源平衡的概念厂是未来的发展方向,核心工艺就是MBBR和自养脱氮,MBBR是思普润已有的核心优势,自养脱氮则是未来技术的主要发展方向。思普润研发中心已经启动了50m3/d的厌氧氨氧化中试,目前也获得了非常好的效果。MBBR作为易附着菌群的载体,可以对一些特殊水质进行细菌的筛选,这也是MBBR未来的发展方向。
