各有关单位： 根据《北京市水污染防治工作方案2017年重点任务分解》的要求，北京市科委与北京市水务局共同组织有关单位整理出27项技术，这些技术均较为先进成熟，已在实际工程应用，治理效果稳定、经济合理可行，具有较好示范价值。 现将编制的《北京市水污染防治技术指导目录》（2017版）予以发布，鼓励应用推广。 附：《北京市水污染防治技术指导目录》2017年版.doc 北京市科学技术委员会 北京市水务局 2017年4月19日 |
北京市科学技术委员会发布了《北京市水污染防治技术目录》（2017版）。根据《北京市水污染防治工作方案2017年重点任务分解》的要求，北京市科委与北京市水务局共同组织有关单位整理出27项技术，这些技术均较为先进成熟，已在实际工程应用，治理效果稳定、经济合理可行，具有较好示范价值。详细如下：
北京市水污染防治技术指导目录
(2017年版)

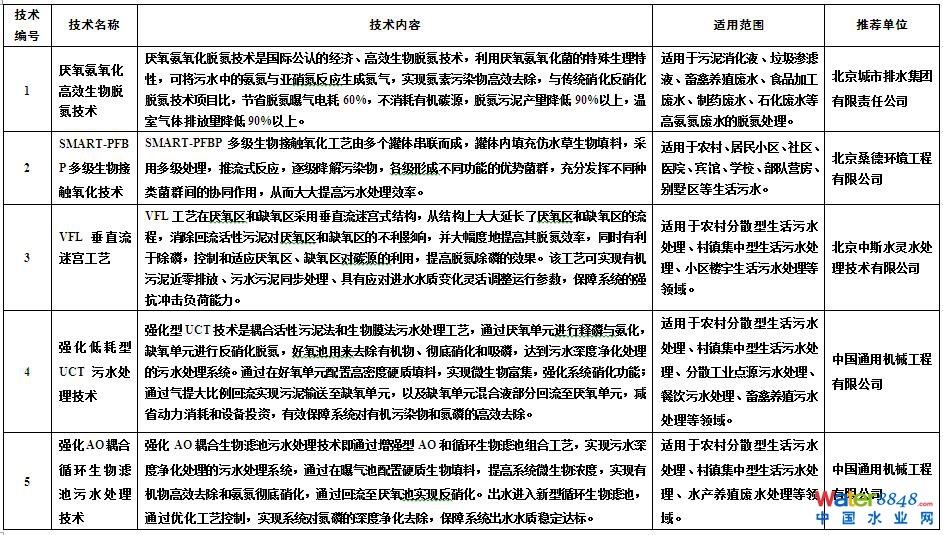

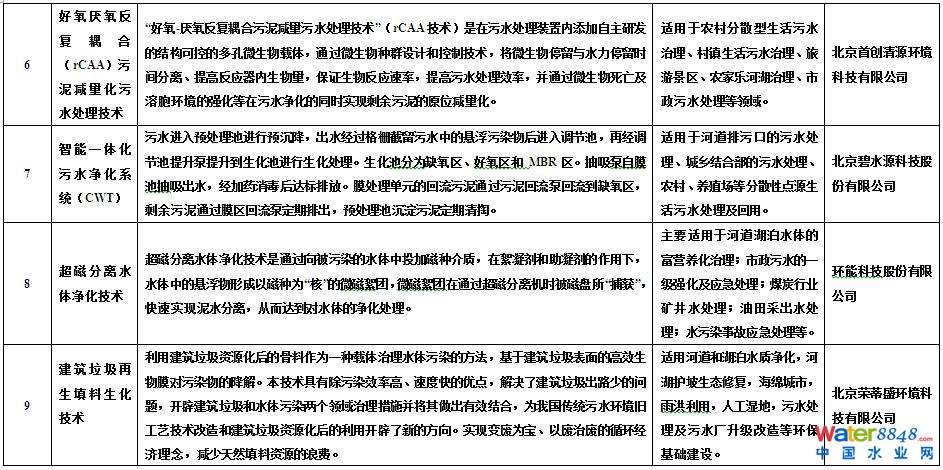

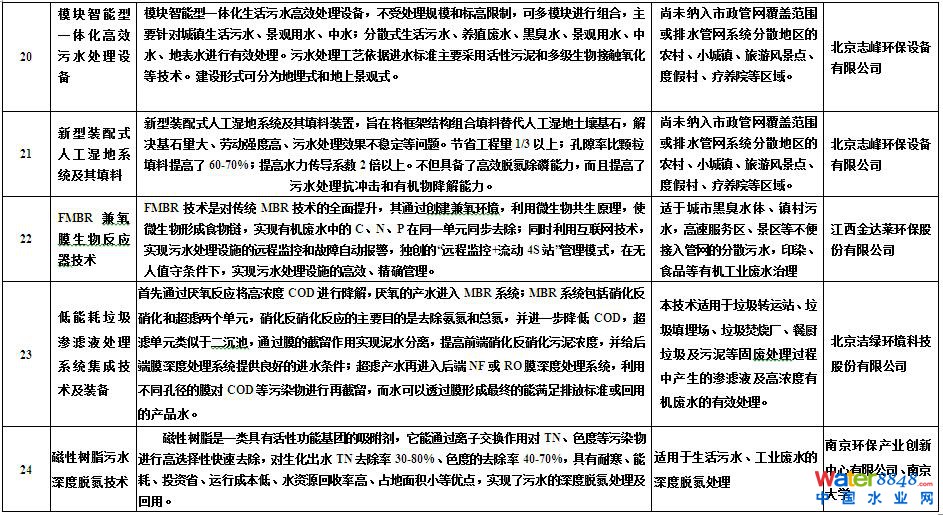

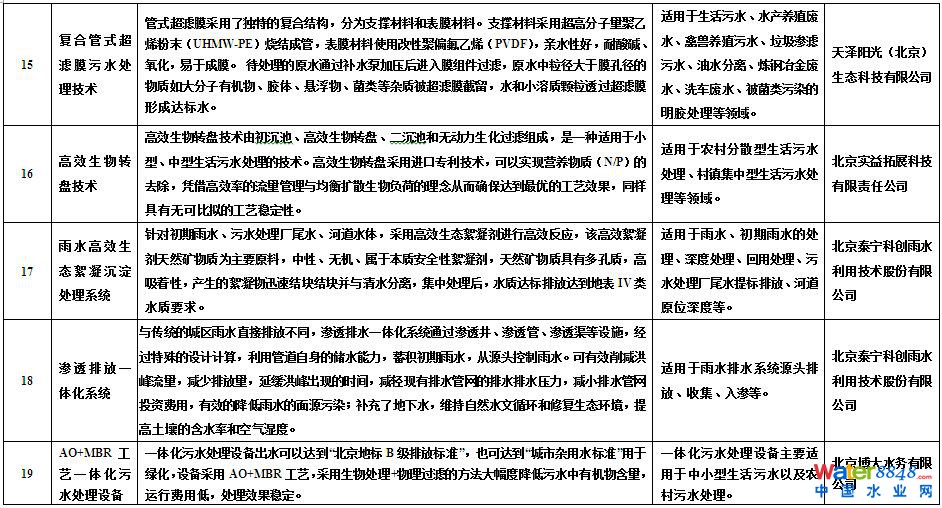

第一部分 技术目录

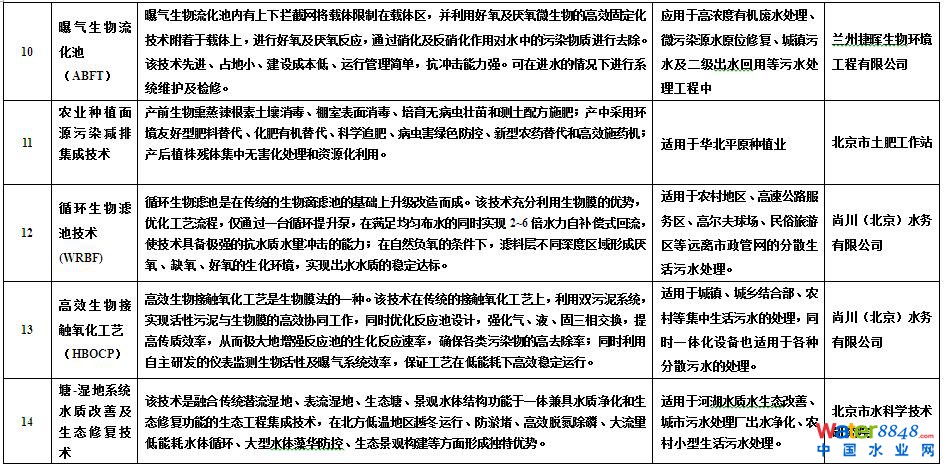

北京市水污染防治技术指导目录
第二部分 技术介绍
技术编号 1
技术名称
厌氧氨氧化高效生物脱氮技术
技术依托单位
北京城市排水集团有限责任公司
适用范围
适用于高氨氮废水的生物脱氮，如污泥消化液、畜禽养殖废水、垃圾填埋场渗滤液、化肥生产废水、制药废水及酿酒行业等生产废水，尤其适用于高氨氮低C/N比废水处理。
技术内容
一、基本原理
厌氧氨氧化是指在厌氧条件下，厌氧氨氧化菌直接以为NH4+电子供体，以NO3-或NO2-为电子受体，将NH4+、NO3-或NO2-转变成N2的生物氧化过程。较传统脱氮技术相比，不需投加碳源，可节省曝气电耗60%、减少占地30%、节省建设费30%、节省运行费40%、降低温室气体排放量90%以上，是高氨氮废水处理的革命性替代技术。该高氨氮废水处理工艺的核心工艺为厌氧氨氧化技术，同时耦合短程硝化、同步硝化反硝化、厌氧产甲烷等技术。
二、工艺流程
该技术的核心工艺为厌氧氨氧化工艺，根据进水有机物的浓度及排放标准要求可优化厌氧氨氧化单元之前的预处理单元与之后的深度处理单元。预处理单元主要去除进水中的COD、SS等污染物或回收进水中蕴含的能源及物质，进水中高浓度可生物降解有机物可采用厌氧生物处理工艺去除，进水中的SS可采用沉淀工艺去除。经过厌氧氨氧化处理后，部分指标不能达到排放标准，需要通过深度处理单元进行去除，可采用曝气生物滤池、高级氧化、纳滤、反渗透等工艺。
三、关键技术
短程硝化稳定控制技术
菌种生产性富集和培养技术
功能微生物群落变化定向调控技术
厌氧氨氧化工艺快速启动技术
多种生化反应速率精确调控技术
溶解氧与pH精确监测和控制技术
四、水污染防治效果
该技术充分发挥厌氧氨氧化工艺高效脱氮的特点，在生物处理系统中培养、富集短程硝化菌与厌氧氨氧化菌，在不投加外碳源的基础上，TN去除率>85%，降低曝气能耗。
技术来源和知识产权
北京城市排水集团有限责任公司从2006年开始从事厌氧氨氧化技术研发，是我国最早从事厌氧氨氧化技术研发的企业，历经十余年的研发与应用研究，厌氧氨氧化关键技术研究和技术应用均取得了多项重大突破，包括：成功实现了生产性规模的厌氧氨氧化菌富集和纯化，开发了“颗粒污泥”与“生物膜”厌氧氨氧化菌培育技术，厌氧氨氧化菌纯度达到90%以上;厌氧氨氧化工艺系统总氮去除率稳定达到85%以上，氨氮去除率95%以上，总氮去除负荷最高达10kg/m3˙d;厌氧氨氧化工艺的启动时间缩短至3个月(原厌氧氨氧化工艺启动需2-3年)。北京城市排水集团在上述领域的科研与应用研究，均达到国际领先水平。获发明专利20余项，发表学术论文70余篇，2012年获北京市水利学会“水务特等奖”，2014年获“北京市科技进步二等奖”。
示范应用情况
2013年北京城市排水集团将自主研发的厌氧氨氧化技术应用于北京市高碑店污水处理厂污泥消化液处理，建成了国内第一个独立自主知识产权的厌氧氨氧化菌工程项目，工程设计规模500 m3/d。
2014年建设并运行了国内第一个厌氧氨氧化垃圾渗滤液处理工程，2015年建设总设计处理规模16400 m3/d的污泥消化液厌氧氨氧化处理工程，是世界上总体量最大的厌氧氨氧化处理污泥消化液工程，项目全部调试启动后，将进一步加快我国污水厌氧氨氧化脱氮技术的发展步伐，推动我国污水处理脱氮技术全面革新。
典型案例
湖北垃圾渗滤液厌氧氨氧化工程于2014年建设，2015年调试启动并正式运行，无外加碳源，降低曝气能耗30%以上，是国内第一座垃圾渗滤液厌氧氨氧化工程。工程投产削减垃圾填埋场污染物排放总量，为改善丹江口地区重点流域的水体环境做出贡献。
地址：湖北省十堰市柏林镇西部垃圾填埋场
联系人：杨岸明，电话：010-67778815。
技术推广前景
“十二五”开始氨氮成为国家限制性的排放指标。传统硝化与反硝化工艺处理高氨氮工业废水，存在建设和运行费用高、易产生二次污染等弊端。厌氧氨氧化生物脱氮技术和成套化设备的开发，为高氨氮工业废水的处理提供了新途径，建设和运行费用可分别降低20%、35%以上。这一技术的开发和应用，从根本上改变了现有的污水脱氮工艺，为削减北京市及全国工业污染物排放总量和改善重点流域的水体环境提供技术保障。
联系方式
联系单位：北京城市排水集团有限责任公司
联 系 人：韩晓宇
电 话：010-67778815
传 真：010-67770881
E-mail：anmyang@sina.com
地 址：北京市朝阳区高碑店路甲1号
邮 编：100124
技术编号 2
技术名称
SMART-PFBP多级生物接触氧化技术
技术依托单位
北京桑德环境工程有限公司
适用范围
适用于农村、居民小区、社区、医院、宾馆、学校、部队营房、别墅区等生活污水。
技术内容
一、基本原理
SMART-PFBP多级生物接触氧化工艺由多个罐体串联而成，罐体内填充仿水草生物填料，采用多级处理，推流式反应，逐级降解污染物，各级形成不同功能的优势菌群，充分发挥不同种类菌群间的协同作用，从而大大提高污水处理效率。

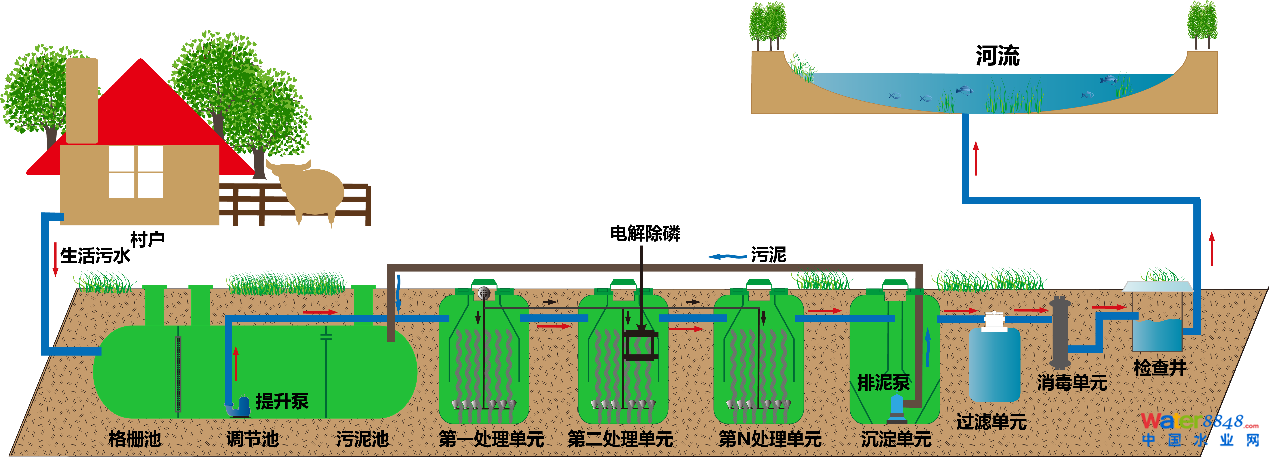

二、工艺流程
来自化粪池的生活污水由排水系统收集后，进入污水处理站的格栅井，经人工格栅去除较大的悬浮物及颗粒杂质后进入调节池，进行水量水质调节，再由提升泵送至第1处理单元内，依次流经第2处理单元、第N处理单元。在处理单元内，通过生物填料上面的厌氧、缺氧、好氧微生物等的生化反应，在去除有机污染物的同时，实现同步硝化和反硝化，达到脱氮除磷的目的。通过多级生化处理后的水进入澄清沉淀池进行固液分离。当出水要求达到一级A标准或是更高标准时，可增加生化处理单元，进而增大水力停留时间，达到进一步降低污染物的目的。同时，在澄清沉淀池后设置石英砂过滤器，沉淀池上清液经自吸泵输送到石英砂过滤器进一步除掉悬浮物等污染指标，从石英砂过滤器出来的清水经紫外消毒仪处理后达标排放。通过上述处理单元，出水可稳定达标排放。
由人工格栅截留下的杂物定期清掏外运，澄清池底部的污泥用污泥泵排到污泥池，污泥池中的上清液自动回流到调节池，底部污泥厌氧消化后浓缩，定期抽吸外运。
三、关键技术
活塞流生物膜技术
四、水污染防治效果
SMART-PFBP多级生物接触氧化技术，由多个玻璃钢罐体串联而成，便于运输。罐体内填充仿水草生物填料，比表面积高达6500m2/m3，具有吸附能力极强、挂膜快、生物膜发育良好的特性。设备分级串联，通过逐级降解污染物，从而大大提高污水处理效率。出水主要指标达到一级B、一级A或更高标准。该技术曝气风机采用间歇运行的方式，罐体内好氧、缺氧、厌氧交替进行，即提高了污水处理效果，又降低了能耗，吨水电耗约0.4度。
技术来源和知识产权
本技术为北京桑德环境工程有限公司自主研发，先后申请发明专利2项，实用新型专利5项：
(1)《村镇污水处理系统及方法》，专利号：ZL201410128815.8;
(2)《一体化污水处理设备》，专利号：ZL201521066620.1;
(3) 《一种新型多级生物接触氧化地埋设备》，专利号：ZL201521091513.4;
(4)《一体化污水处理装置》，专利号：ZL20152 1080569.X;
(5)《一体化地埋式污水处理设备》，专利号：ZL201520095298.9;
(6)《一种一体化污水处理设备》，专利号：ZL201521066644.7;
(7)《分散式污水处理系统及其处理方法与控制方法》，专利号： 201610966075.4。
示范应用情况

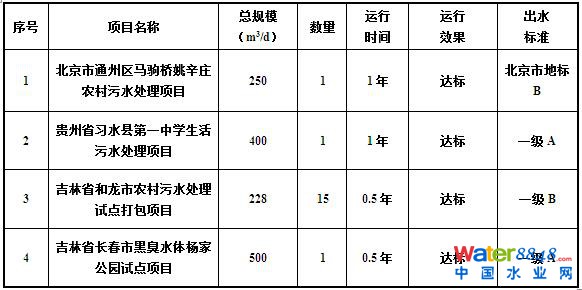

典型案例
北京姚辛庄村污水处理项目是首都副中心村级治污第一完成项目，位于通州区马驹桥镇姚辛庄村，服务人口2435人，处理水量250吨/天，项目占地220平米，由北京桑德环境工程有限公司投资、建设、运营、移交(BOT)。特许经营年限15年，工程总投资200万元，折合吨水投资8000元。工艺采用SMART-PFBP多级生物接触氧化工艺，出水水质执行北京市水污染物综合排放标准(DB11307-2013)B标。该项目2016年1月15日建设完成，项目运行至今一直达标排放。
项目地址：北京市通州区马驹桥镇姚辛庄村
联系人：魏维利，电话：18310231036
技术推广前景
目前该技术已经在北京、四川、贵州、重庆、湖南、福建等地实际应用，设备出水执行一级B、一级A、北京市地标B不等。设备结构简单，操作方便，可实现无人值守，运行成本低，获得客户一致好评。目前，经过研发团队不断的技术改进与创新，该技术愈加成熟、稳定。目前，国家正在大力发展农村污水以及黑臭水体治理工作，该技术在以上两项工作中，将有大量的应用，预计到2020年，至少将有600多个农村污水或者黑臭水体点源治理项目应用该技术。
联系方式
联系单位：北京市桑德环境工程有限公司
联 系 人：魏维利
电 话：18310231036
传 真：60503674
E-mail：18310231036@163.com
地 址：北京市通州区马驹桥镇环宇路3号桑德集团
邮 编：101102
技术编号 3
技术名称
VFL垂直流迷宫技术
技术依托单位
北京中斯水灵水处理技术有限公司
适用范围
适用于中小城镇、乡镇、村庄、钻井平台、景区、度假村、高速公路服务区、火车站、汽车站、码头等生活污水处理，屠宰废水、养殖废水、食品废水、酿酒废水、印染废水等行业废水处理。
一体化污水处理设备适用处理规模为900升~100立方米/天，混凝土式污水处理厂适用处理规模为100立方米~50000立方米/天。
主要技术指标和参数
一、基本原理
VFL技术结合了IC、ABR和USSB反应器的特点，是新型高效厌氧反应器，其结构比IC简单，负荷比ABR高。VFL技术不是简单地将厌氧、缺氧、好氧相结合，而是从池型结构和运行管理不断进行优化，为污水处理所需要的微生物创造出最有利的生理活动环境，驯化出新型特种微生物群落，提高污染物的去除效率。

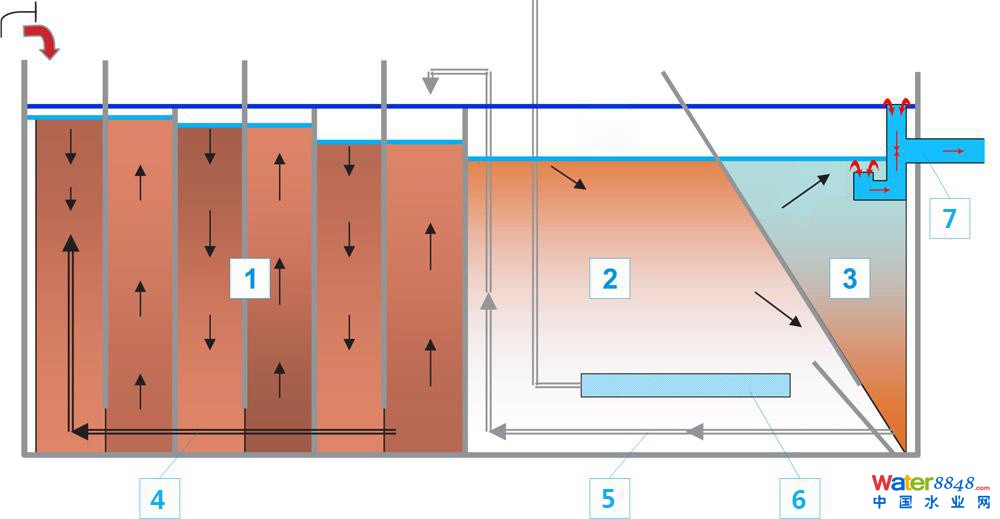

1-厌氧、缺氧区-垂直迷流宫结构;2-好氧区;3-沉淀区;4-内部循环;
5-污泥回流; 6-管式微孔曝气器; 7-排水槽
VFL工艺示意图
1)厌氧缺氧区结构上采用垂直流迷宫式结构，多个向下流和向上流污泥床间隔串联。其中向上流的分格内，向上流速使污泥形成悬浮污泥床，少部分污泥随水流入下一格，大部分污泥留在该格内，这一结构使厌氧缺氧区内保持较高的污泥浓度(在7000-8000mg/L)。同时，该结构在相同池容的条件下最大限度地延长了厌氧缺氧区的流程，避免了污水在反应池中发生短流，使污水与微生物充分接触混合，延长有效反应时间，提高了污水处理效率和抗冲击能力。
2)系统设置了不同于传统A2O工艺的混合液和污泥回流，反应流程如下：

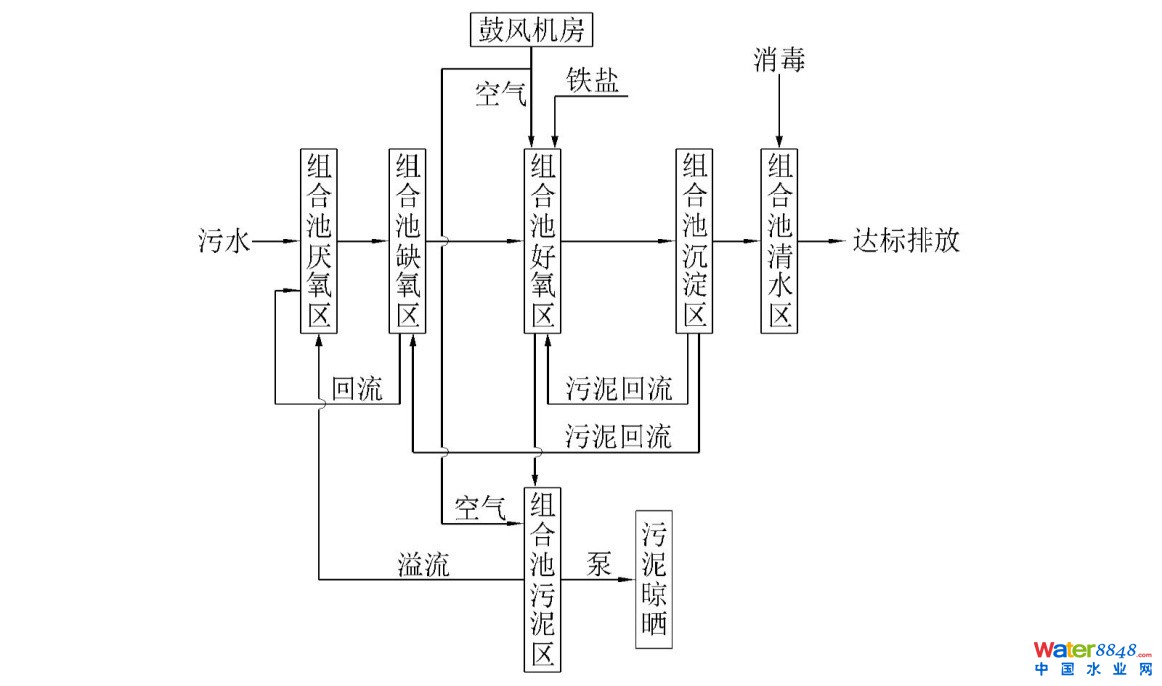

VFL组合池反应流程图
沉淀区泥斗内的活性污泥一部分回流到缺氧区前端，这部分污泥带有溶解氧，同样由于垂直流结构的特点，水流至缺氧区第二、三格，溶解氧浓度迅速下降，反硝化在较长的缺氧流程中进行非常彻底，并可充分利用污水中的碳源(BOD5)，其反硝化速率远远高于依靠内源呼吸作用进行的反硝化。
VFL工艺具有独特的污泥循环路线。沉淀区泥斗内活性污泥一部分用于反硝化，另一部分回流到好氧区，好氧区混合液排入污泥区，再溢流至厌氧区，这种流动使污泥能够保持活性。污泥在好氧区处于低负荷的完全混合式反应区，微生物处于活性较低的状态，进入污泥池后逐渐进入内源呼吸状态，在自代谢的过程中实现污泥减量化。
二、工艺流程

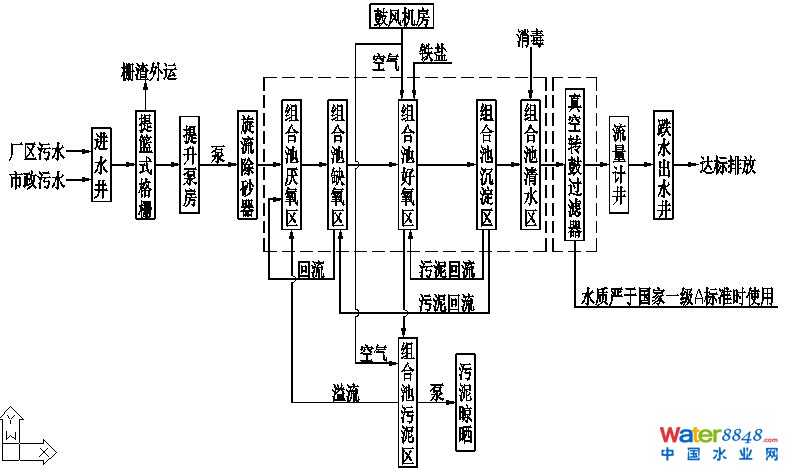

工艺流程如下：
三、关键技术
(一)厌氧缺氧区的垂直流迷宫技术
(二)微孔曝气(膜式扩散器)技术
(三)气提回流技术
四、水污染防治效果
VFL技术的出水可稳定达到北京市地标《城镇污水处理厂水污染物排放标准》DB11/890-2012的B标准(COD≤30mg/L、NH3-N≤1.5mg/L、TN≤15mg/L、TP≤0.3mg/L，SS≤5mg/L)。
技术来源和知识产权
本技术为北京中斯水灵水处理技术有限公司引进欧洲VFL公司技术。自从2013年该技术引进中国，已陆续建成泉州苏坑一体化污水处理设施(20吨/天)、北京昌平区北流村污水处理站(500吨/天)、安徽坝镇污水处理厂(1000吨/天)、湖州童装产业园废水处理厂(15000吨/天)等17个污水处理工程。所有项目从设计、采购、施工、试运行到运营阶段，均由我公司独立完成，已完全实现国产化。
VFL技术已获得在国际上获得多项专利，获得专利号EP1919833的专利保护。VFL技术先后获得的多项国际专利及认证分别为：
(一)欧盟专利，专利号EP1919833;
(二)国际专利，世界知识产权组织，专利号WO2012/154135 A1或EP2707334A1;
(三)澳大利亚专利，专利号5067-2005;
(四)德国 PIA认证，德国DIBT认证，法国VEOLIA认证。
示范应用情况

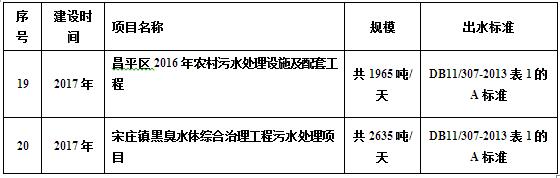

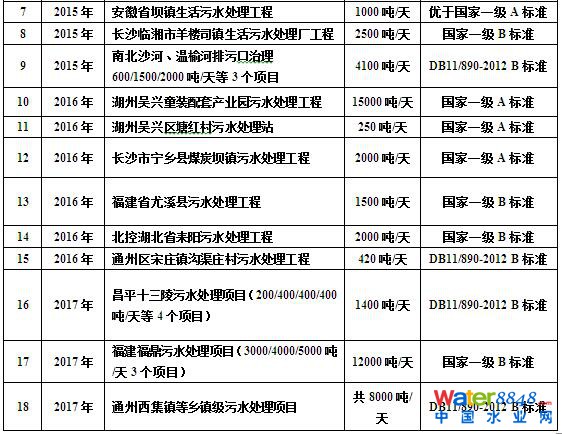

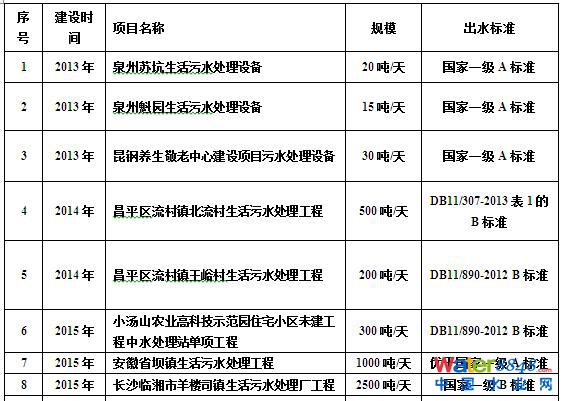

2013年至今，VFL技术在北京、安徽、福建、湖南、湖北等省市共建成17个污水处理工程，在建42个污水处理工程，主要建设工程运用名录如下表所示。
典型案例
工程名称： 北京市昌平区流村镇北流村生活污水处理站工程 (500m3/d)
项目来源：北京市昌平区水务局
项目实施：本工程2014年4月开工建设，于2014年7月建成并投入运行，主要工程内容包括：化粪池、提升泵井、VFL组合池等的土建工程、安装工程及设备采购，工程占地面积为480m2。
技术经济指标：工程总投资为630万元，资金来源为政府投资，工程运用成本为0.8元。(包括人工费、电费及药剂费)
实施效果：出水可稳定达到北京市地标《城镇污水处理厂水污染物排放标准》DB11/890-2012的B标准(COD≤30mg/L、NH3-N≤1.5mg/L、TN≤15mg/L、TP≤0.3mg/L，SS≤5mg/L)，工程的实施保障了北流村生活污水的达标排放，改善了当地水环境。
工程地点： 北京市昌平区流村镇北流村
联系人： 黄赟芳
联系电话： 010-53350389 /13426469669
技术推广前景
中斯水灵成立于2013年7月，VFL技术的运用于污水处理厂站建设的规模，从2014年的700吨/天、2015年的7900吨/天，2016年的21170吨/天发展到目前(2017年3月)在建26000吨/天，VFL技术在国内的运用呈现了一种逐年翻倍的增长趋势。当前我国尚有4万个乡镇、68万个行政村的污水处理率只有28%和8%，空白市场潜力巨大;且已完成的村镇污水处理工程，75%以上执行的是一级B排放标准，在2020年前，污水处理改造升级市场潜力巨大。我司将以北京为大本营，各区域后期通过PPP、EPC、BOT等多种模式与政府和大型国企(北控水务、中环保水务、中节能水务发展等)实现区域业务拓展，预计到2020年，VFL技术在国内的年工程建设规模将达到15万吨/日以上，实现污水处理总规模达到45万吨/日。
联系方式
联系单位：北京中斯水灵水处理技术有限公司
联系人：黄赟芳
电 话：010-53350389 /010-53350395
传 真：010-82102615
E—mail: huangyunfang@vfltec.com
地址：北京市中关村南大街6号中电信息大厦4层
邮编：100081
技术编号 4
技术名称
强化低耗型UCT污水处理技术与装备
技术依托单位
中国通用机械工程有限公司
适用范围
适用村镇分散型生活污水处理、分散工业点源污水处理、餐饮污水处理、畜禽养殖污水处理等领域。
技术内容
一、基本原理
强化低耗型UCT技术集成装备通过耦合活性污泥法和生物膜法污水处理工艺，实现高效脱氮除磷和稳定运行。其中厌氧单元对污水和回流污泥混合液进行释磷和降解低分子有机物;缺氧单元有机物为碳源，利用混合液回流带入的硝酸盐进行反硝化脱氮;好氧单元实现有机污染物高效去除，进行硝化反应和磷的过量吸收;最后通过沉淀池泥水分离，将富磷污泥排出处理系统，从而实现高效脱氮除磷。可以实现系统出水水质稳定达到北京市地方标准《水污染物综合排放标准》(DB11/307-2013)相关要求。
二、工艺流程
设备主体由预处理、厌氧、缺氧、好氧等基本单元串联组成，通过气提回流实现污泥和硝化液自回流。污水经预处理单元后进入厌氧单元混合回流污泥进行磷的释放和降解混合液重低分子有机物;出水进入缺氧单元以有机物为碳源，利用混合液回流带入的硝酸盐进行反硝化脱氮;进入好氧单元后，进一步去除有机污染物，进行硝化反应和磷的过量吸收;通过沉淀池实现泥水分离，富磷污泥通过排除剩余污泥方式去除，实现系统稳定脱氮除磷目的，
三、关键技术
1、微生物高密度富集技术，通过在好氧单元配置高密度硬质填料，实现微生物富集，强化系统硝化功能。
2、气提大比例回流技术，实现污泥和硝化液自回流，同时减省其他工艺常用的水下推流搅拌器、回流泵及刮吸泥机等装备，可最大限度节约占地。
3、污水稳定达标技术，通过耦合活性污泥法和生物膜法耦合工艺，使系统兼具两大主流工艺优点，确保系统运行稳定达标。
四、水污染防治效果
本技术已作为北京市城乡结合部农村治污试点项目示范并推广应用，建成后运行稳定，实现了对氮磷和有机物的稳定高效去除，出水水质满足北京市地方标准《水污染物综合排放标准》(DB11/307-2013)B排放限值要求，能够有效解决分散点源污水直排问题。
技术来源和知识产权
1、本技术为中国通用机械工程有限公司自主研发技术，先后获得国家专利2项，分别为：
1)新型污水净化装置，ZL 201520030968.9;
2)一种肉食加工企业排放污水的深度处理系统，ZL 201410825327.2
2、依托本技术核心成果，荣获2016年度中国机械工业科学技术二等奖1项(编号1606090)。
3、本技术依托北京市科学技术委员会2017年重点科技计划项目：北京市重点区域农村污水治理关键技术与装备集成示范和推广应用研究成果(D17110900080000)
示范应用情况
目前该技术已在北京市昌平区延寿镇、顺义区龙湾屯镇和大兴区魏善庄镇等40余项村庄污水治理项目中应用，污水总处理规模1.2万m3/d，出水水质稳定达到《水污染物综合排放标准》(DB11/307-2013)B排放限值要求，下一步将随着中国通用机械工程有限公司市场开拓，将逐步将技术推广到门头沟区、大兴区黄村镇等区，用于解决分散点源污水直排造成的水质恶化问题，切实改善水环境质量。
典型案例
为解决北京城市副中心分散点源污水直排问题，结合北京市城乡结合部农村治污试点项目和北京市科委重点科技计划项目：北京市重点区域农村污水治理关键技术与装备集成示范和推广应用(D17110900080000)，选取通州区马驹桥镇以PPP方式投资建设污水处理站1座，设计规模1500m3/d，工程总投资为600万元，主要工程内容包括：厌氧池、缺氧池、好氧池和MBBR池等，占地面积为680 m2。出水水质满足《水污染物综合排放标准》(DB11/307-2013)B排放限值要求，水处理成本仅为0.68元/m3。
地址：北京市通州区马驹桥镇南小营污水处理站
联系人：田彩云，电话：15810386532。
