  目:普拉克市政污泥及有机垃圾厌氧处理技术及案例分享

报告人:普拉克环保系统(北京)有限公司  傅强  销售经理


普拉克张大伟:EFANS技术为厨余垃圾处理提供切实有效的解决方案

时间:2019-09-03

来源:中国固废网

作者:李晓佳



在2019(第七届)上海固废热点论坛上,普拉克环保系统(北京)有限公司行业销售总监张大伟介绍了普拉克在厨余垃圾处理方面的欧洲经验和国内实践,主要分享了EFANS厨余垃圾处理整体解决方案和典型案例。

自今年7月开始,随着上海等地生活垃圾强制分类的执行,寻找成熟可靠且经济环保的技术来处理厨余垃圾(或湿垃圾),已迅速成为行业热点和焦点。

在2019(第七届)上海固废热点论坛上,普拉克环保系统(北京)有限公司行业销售总监张大伟介绍了普拉克在厨余垃圾处理方面的欧洲经验和国内实践,主要分享了EFANS厨余垃圾处理整体解决方案和典型案例。

以下内容根据张大伟现场分享整理:


张大伟

普拉克是瑞典著名的环保公司,成立于1956年,在70多个国家完成了4000多个合同。普拉克业务范围主要涉及餐厨、厨余、市政污泥及粪便等有机废弃物处理、市政给水和污水处理、工业废水处理等,1993年进入中国后已完成了140多个合同。

2009年至今,普拉克在中国城市有机固废处理领域深耕细作,厌氧处理项目的数量及规模不断增加,其中餐厨、厨余等有机垃圾厌氧处理规模达到10400吨/天,市政污泥厌氧处理规模达到7878吨/天,合计厌氧处理规模已经达到18278吨/天。

EFANS技术——厨余垃圾处理全流程解决方案

根据公开的最新数据,今年7月,上海厨余垃圾分出量已达8200吨/日,相比2018年的日均分出量大幅增加。继上海后,全国多地的垃圾分类法规也陆续实施,厨余垃圾的处理需求将呈爆发式增长。新建的厨余垃圾处理项目应该重点关注工艺是否成熟和稳定,以及建设和运行的成本问题。目前湿式厌氧处理是主要工艺路线之一,但由于进料浓度的限制,一般需外加大量的稀释水,导致系统能耗高和沼液处理压力大。

张大伟介绍,针对分类后厨余垃圾含水率和有机物含量高的特点,结合普拉克公司几十年来在欧洲城市有机物处理处置方面的工程经验,普拉克推荐EFANS工艺路线,即厨余(含餐厨)垃圾无害化、减量化、资源化处理的全流程解决方案。

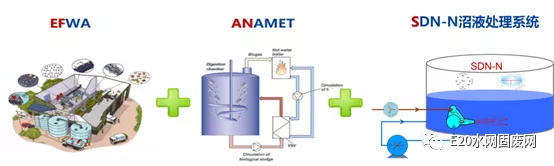

EFANS系统是将EFWA高效预处理工艺、ANAMET®厌氧消化工艺和SDN-N同步硝化反硝化沼液处理工艺的有机集成。在处理原料含固量较高的厨余垃圾等物料时,相对于常规的湿式厌氧处理工艺,EFANS系统最大的特点是系统整体无需外加稀释水。


EFANS系统的显著优势有:技术成熟、运行稳定;工艺流程简洁,运营管理方便;投资成本低、占地面积小;沼液产生量小,能耗低、处理成本低。

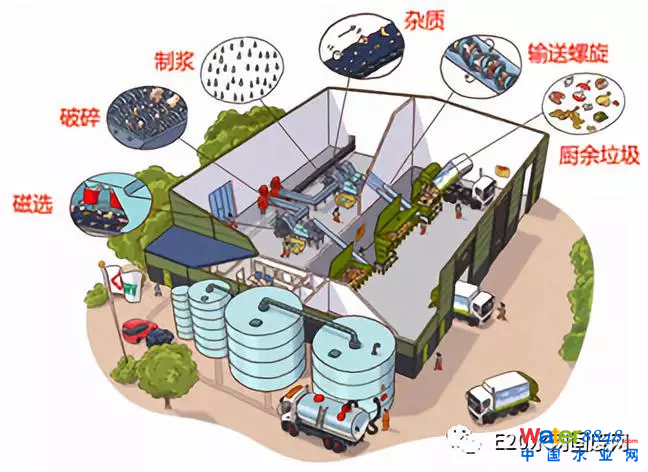

(1)EFWA高效预处理工艺

其中,EFWA工艺是普拉克瑞典公司针对分类后的厨余垃圾开发的高效预处理工艺,已有约20年的使用经验,其特点是工艺简单、设备数量少、分离效果好、能耗低。


系统参数:

1、单线处理能力为:10~14吨/小时

2、电耗:8千瓦时/吨(厨余垃圾,含固率30%)

3、有机质损失率:<5%

4、浆料杂质(粒径>2mm):小于干物质总量的0.5%

(2)ANAMET®厌氧工艺

ANAMET®是普拉克专有的厌氧技术,国际应用已超过四十年,自上世纪90年代开始广泛应用于餐厨、厨余、食品垃圾、市政污泥、市政粪便、屠宰废弃物等有机垃圾的处理,在国内外已经建设了大量的典型工程,适用于单一物料或多种物料协同处理,是一种经实践检验的可靠技术。具有五大特点:成熟稳定,耐冲击能力强、调试周期短;使用年限长,案例多;占地面积小;系统简洁,维护控制便捷;运行费用低。


该工艺配套STAMO高效搅拌器、独立于厌氧反应器的外循环高效换热系统、均质池除砂系统、反应器底部排沉渣系统及顶部排浮渣系统,能够为厌氧菌提供优质的生存环境,而且能将反应器内的浮渣和沉渣自动排出,避免人工清罐,从而使系统能够保持长期稳定地运行。

凭借ANAMET®厌氧工艺的成功应用,2013~2018年普拉克连续多年被评为中国固废行业有机废弃物处理领域-厌氧技术解决方案年度领跑者,及中国水业污泥领域-污泥厌氧消化技术领跑者,还获得重庆市人民政府颁发的科学进步一等奖。普拉克设计建造的湖南长沙餐厨垃圾处理项目获得“湖南省资源循环利用典型案例”、“湖南省环卫行业标杆项目”等奖项。

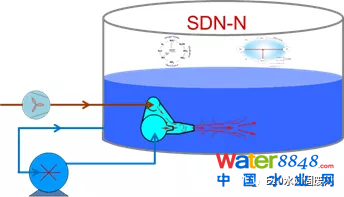

(3)SDN-N沼液处理工艺

有机垃圾厌氧后产生的沼液废水,含有高浓度有机物、氨氮及大量悬浮物、油类等,需经过严格处理才可以达到纳管标准进行排放。普拉克公司经过多年探索及实践,采用硝化反硝化、短程脱氮同步处理工艺,结合MTS射流曝气技术来处理沼液,取得了良好的效果。生化系统后接深度澄清或超滤膜过滤,出水可达到城镇排水纳管标准,尤其适合餐厨或厨余垃圾沼液等废水的处理。


SDN-N不仅同步实现了硝化反硝化、成熟稳定,而且运行灵活、适应性强;投资、运行成本低;水深可达12米,占地面积小;采用设备化系统,工期较短。

EFANS系统将上述EFWA高效预处理、ANAMET®厌氧消化和SDN-N同步硝化反硝化沼液处理这三大成熟且稳定的工艺进行结合运用,为厨余垃圾处理提供切实有效的整体解决方案,可有效降低工程建设和运行成本。


EFANS技术的部分典型项目应用与实践

张大伟介绍,EFANS厨余垃圾处理整体解决方案及其子系统已经在普拉克的多个项目中得到很好的应用,积累了大量的经验和教训,可有效避免客户再走弯路、交学费。

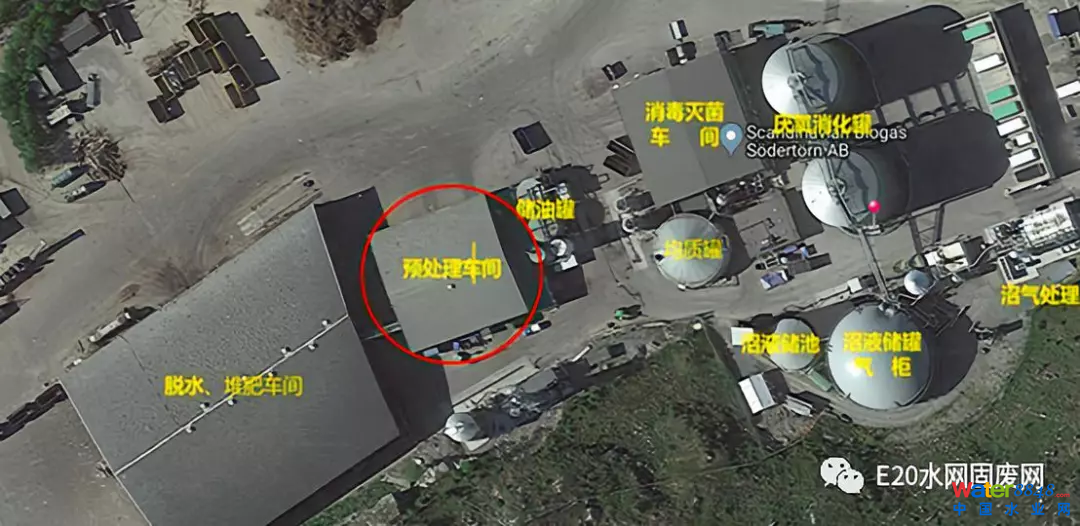

瑞典-斯德哥尔摩-索德托恩有机垃圾处理厂


该项目于2014年投产,处理原料为厨余垃圾+食物垃圾+油脂+脂肪,处理规模为150吨/天,项目的沼气产量高达36000m³/d。项目的特点包括:简洁实用的预处理工艺(EFWA),油脂、脂肪作为厌氧的原料,沼液部分回用,且无废水排放。

苏州工业园区餐厨垃圾EPC项目


该项目已于2018年投产,近期处理原料和规模为餐厨垃圾300吨/天 +压滤液100吨/天 +过期食品,采用高中温一体化厌氧工艺,沼气产量约为30000 m³/d;项目远期将处理餐厨600吨/天+污泥100吨/天+压滤液100吨/天+过期食品。

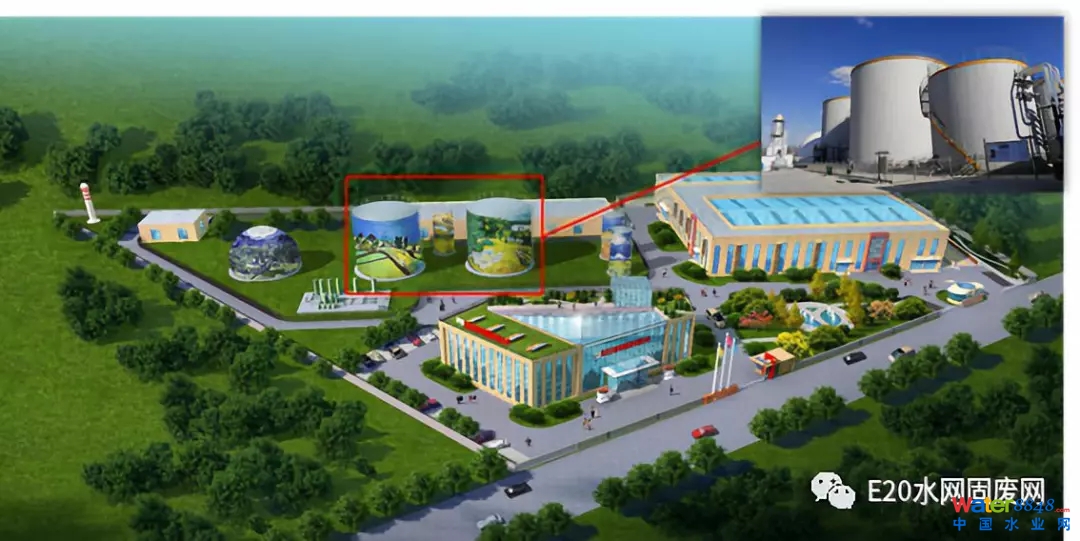

北京通州城市有机垃圾协同厌氧项目


该项目是北京市政府东迁重点配套项目,已于2018年投产,原料和规模为餐厨垃圾200吨/天+ 市政污泥100吨/天 +市政粪便300吨/天,沼气产量达到24000 m³/d。

张大伟表示,普拉克一直致力于用成熟的技术、创新的思路为客户解决最头疼的问题,能够根据项目的特点为客户提供长期稳定运行的系统解决方案。普拉克的价值,就是为客户创造更多的价值!在此,希望生活垃圾分类在全国各地逐步推进的同时,再无厨余垃圾如何处理的后顾之忧。普拉克将结合自身60多年的工程经验积累,为行业继续贡献更多的经典案例。



普拉克张大伟:HYBACS污水厂扩容提标技术及工程案例介绍

时间:2019-08-23

来源:中国水网

作者:张晓娟





针对污水处理厂的提质增效,行业内有多种技术工艺路线。但如何能够充分利用现有生化单元并提升其效率,用更经济、更稳定的方式实现提质增效,同时还能不增加土建、不停产,是个行业难题,很多运营管理单位都在进行着各种尝试。

普拉克环保系统(北京)有限公司行业销售总监张大伟,在2019(十一届)上海水业热点论坛上做了“不增土建不停产的HYBACS扩容提标技术及工程案例介绍”的主题演讲,详细介绍了普拉克自欧洲引进的一种成熟实用的污水厂扩容提标技术。

以下为张大伟现场发言内容:


张大伟

普拉克是瑞典著名的环保公司,成立于1956年,在70多个国家完成了4000多个合同。普拉克业务范围比较广,涉及市政给水和污水处理、餐厨、厨余、市政污泥及粪便等处理、工业废水处理等,1993年进入中国后已完成了140多个合同。

HYBACS污水扩容提标技术概况

HYBACS工艺是通过在现有活性污泥生物池前增加SMART装置,来实现增加一级生物反应段,从而实现附着微生物和悬浮微生物复合,以及水解和氧化生物处理阶段进行有机复合的处理过程。

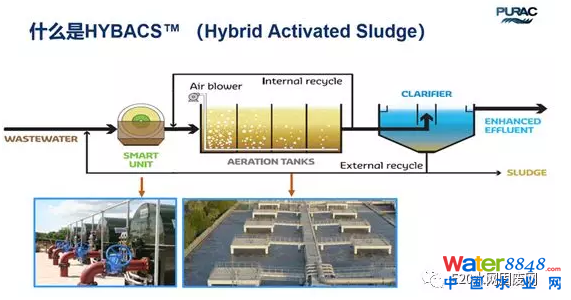

HYBACS污水扩容提标技术工艺示意图

HYBACS污水扩容提标技术的硬件核心是SMART设备,单台设备占地面积10多平米(可架于生化池上),运行功率 1.5~2.2 kw,单台最大处理能力3000 t/d,使用寿命长达15~20年。

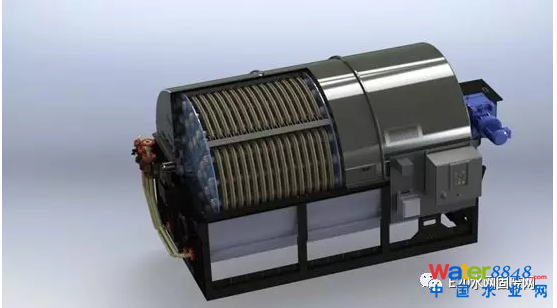

SMART设备

SMART设备里面有很多片结构,膜片厚度、间隔都是4~5cm,膜片上的网状骨架的孔隙率高达95%以上,可以填充大量的活性污泥。设备可以实现生产厂内组装和单机调试,工程现场快速安装和运行调试,在改造期间不影响现况工厂的生产。布置形式比较灵活,不需要新增土建,利用原生化池和二沉池即可;并且原有风机等设备也都可以保留并继续利用。

因此,HYBACS技术能够针对性解决污水扩容提标中的多项问题,总结如下:

1、扩容。在污水厂原来规模的技术上,根据不同水质情况,可增加处理量50~100%,并且不停产、不增土建,占地少、工期短。

2、提标。扩容的同时可强化脱氮除磷效果、改善污泥沉降性,二沉池出水指标(TP除外)可全部达到一级A、部分指标达到地表水IV类标准。一般总氮小于10mg/L,氨氮小于1mg/L。

3、降成本。系统可以减少碳源投加量,并且可以减少电耗,从而实现运行成本的降低。

HYBACS技术应用典型案例

HYBACS技术在全球三十多个污水厂得到了应用,主要分布在英国、南非、韩国、沙特、巴林等地区。

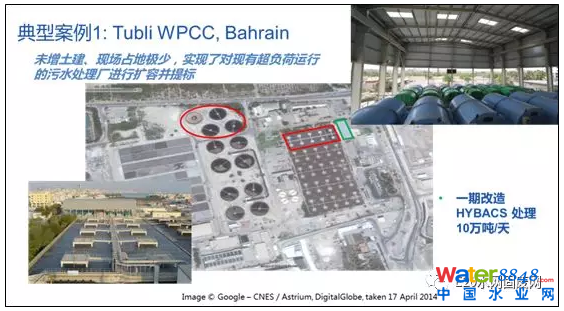

典型案例1:Tubli WPCC, Bahrain

目前HYBACS技术工程业绩中最大规模的是将20万吨/天的污水厂提标并扩容至30万吨/天,并即将扩容至40万吨/天,该项目位于波斯湾。该污水厂原有十条生物处理线,每条线过流量两万吨,由于当地污水产生量不断增加,污水厂面临扩容和提标。在该项目中,采用HYBACS对其中两条生物处理线做改造,增加了42台SMART设备,过流量10万吨/天。


案例Tubli WPCC, Bahrain示意图

改造后的污水厂除了处理能力增加,处理效果也得到了很明显的改善,改造前后的指标对比如下。

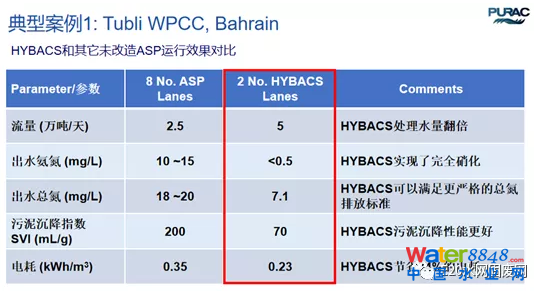

改造前后污水厂运行指标对比

由于自2013年采用HYBACS工艺对第 9& 10两条生物处理线改造完成以来的成功运行,2期改造工程已经在进行中,继续将7 & 8线改造为过流量10万吨/天的HYBACS 工艺。

典型案例2: Severn Trent, Ashbourne, UK

这是英国的一个污水厂扩容提标典型案例,该案例在前期对比了多种方案,要求省占地、省时间、省造价,最终选择了HYBACS工艺。

污水厂从1.25万吨/日扩容到1.75万吨/日,后续实际运行时,又增加了20%的水量,而且可以实现出水达标。


案例Severn Trent, Ashbourne, UK示意图

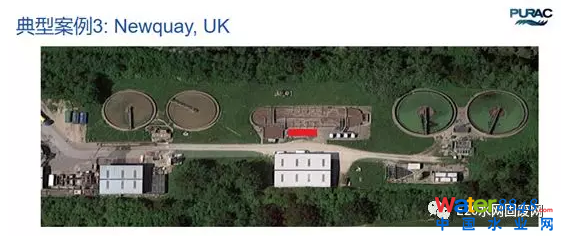

典型案例3: Newquay, UK

Newquay是英国旅游城市,每年8~10月份会举办系列音乐活动,期间污水产生量自5000吨/日增长至约10000万吨/日。采用4台SMART设备,即可短期内完成污水厂的扩容。由于SMART设备污泥培养速度很快,因此丰水期使用前两周左右调试即可投用,在平时或枯水期可处于低负荷或离线状态。


案例Newquay, UK 示意图

HYBACS技术机理

SMART装置中的附着微生物含有高浓度的水解酶,可以将大分子的碳水化合物、蛋白质、脂肪等分解为小分子化合物并穿透细胞壁,从而被微生物利用。然而,在传统活性污泥工艺中,水解酶的含量很低,从而使水解反应成为整个工艺的限速过程。HYBACS工艺解决了水解过程的瓶颈,污水在SMART设备中停留5~10分钟,即可使后续相同体积曝气池的处理量大大提高。水解过程的强化增加了易生物降解COD的量,从而提高了生物脱氮作用。

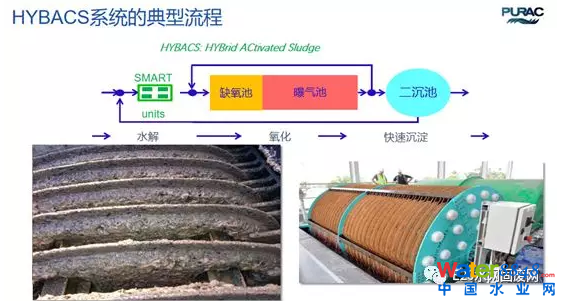

HYBACS系统流程图

在SMART装置中强化水解生成的小分子物质被回流污泥吸附进入到后续曝气池中,在曝气池中实现有机物的氧化、硝化及反硝化反应。由于强化水解过程的存在,传统的曝气池可以在高污泥负荷条件下运行,因此可以提高现有曝气池的处理水量和处理负荷,并达到更加严格的出水排放标准。

SMART装置强化水解的另一个好处是水解后的小分子是溶解态的,更容易进入菌胶团内部,使得菌胶团可以生长的更大更重,从而沉降速度更快。因此,HYBACS工艺可以提高沉淀池的固体负荷和水力负荷,提高现有沉淀池的处理能力。

最后,张大伟总结说,多年来普拉克不断将欧洲的成熟技术和先进经验引入国内,结合自身60多年的工程经验积累,为国内环保行业贡献了众多的经典工程案例,促进了行业的发展。普拉克的价值,就是为客户创造更多的价值!




普拉克程胜利:城市有机垃圾资源化处理之道

来源 : 和讯名家


  实现有机垃圾处理的“无害化、减量化和资源化”则是实现垃圾处理、资源再生的重要手段之一,对于我国环境治理以及资源可持续发展有着重要的意义。2018年12月14日,普拉克环保系统(北京)有限公司高级项目经理程胜利在参加“2018(第十二届)固废战略论坛”时,与在场嘉宾分享了普拉克在有机垃圾资源化处置这一领域的项目、技术及经验。

  随着我国经济的发展和人民生活水平的改善,城市有机垃圾也随之增加,与日俱增的生活垃圾已成为困扰经济发展和环境治理的重大问题。因此,如何将垃圾变废为宝、实现垃圾的资源化循环利用,是现代化城市以及农村管理中的一个重要课题。而实现有机垃圾处理的“无害化、减量化和资源化”则是实现垃圾处理、资源再生的重要手段之一,对于我国环境治理以及资源可持续发展有着重要的意义。

  2018年12月14日,普拉克环保系统(北京)有限公司高级项目经理程胜利在参加“2018(第十二届)固废战略论坛”时,与在场嘉宾分享了普拉克在有机垃圾资源化处置这一领域的项目、技术及经验。

  程胜利

  一、普拉克来到中国的二十五年

  普拉克来自瑞典,成立于1956年,是北欧著名环保公司,在70多个国家执行超过4000多个合同,涉及市政污泥、城市有机垃圾、农业废弃物处理等沼气工程项目、工业废水及废渣处理项目、市政污水处理项目、给水处理项目。

  普拉克中国于1993年,通过其在中国的第一个项目——高碑店市政污水处理厂项目正式进军中国市场。后来普拉克进入工业领域,主要业务是工业污水处理,重点经营造纸行业的污水处理业务。最近5-10年,普拉克将目光主要聚焦在有机垃圾以及市政污泥资源化这一领域,尤其关注餐厨垃圾的处理以及市政污泥的高级厌氧消化项目,目前普拉克在这一领域取得了不错的业绩与处理规模。

  据程胜利介绍,普拉克中国自1993年成立至今,已建成有机垃圾处理及沼气生产厂27个、污泥处理厂11个、市政污水处理厂23个、工业水处理厂59个、市政供水厂14个。每日处理有机废弃物约9800吨,市政污泥6871吨(含固率20%),市政污水规模为243万吨/天,工业废水199万m?天,市政污水254万m?/天。

  二、城市有机垃圾湿式厌氧技术的典型案例

  有机垃圾资源化主要指采用厌氧的方式处理餐饮垃圾、市政污泥与过期食品等,从而产生沼气,回收能源。而厌氧手段主要包括干式厌氧与湿式厌氧两种,程胜利首先介绍了普拉克在中国建设的一些湿式厌氧项目。

  重庆黑石子餐厨垃圾湿式厌氧项目

  程胜利介绍,普拉克在国内建设的典型湿式厌氧项目当属重庆黑石子餐厨垃圾湿式厌氧项目,这是目前国内超大规模餐厨垃圾项目之一。重庆黑石子项目分四期建设,使用了5只高温厌氧消化罐,总容量达30200m?,主要处理内容包括1000吨/日的餐厨垃圾、市政污泥与厨余垃圾,属于典型的协同厌氧消化项目。有机垃圾经过湿式厌氧处理后,会产出7.2万m3/d沼气 + 10吨/天粗油脂,其中沼气一半用于发电,一半制CNG。

  程胜利透露:“最近受非洲猪瘟的影响,黑石子项目的收运规模远远超过了1000吨,最高峰每天突破2000吨,在超设计负荷的情况下,厌氧系统运行依旧稳定,没有出现任何异常状况。”

  重庆洛碛餐厨垃圾污泥联合湿式厌氧项目

  重庆黑石子项目规模较大,运行比较稳定,在业内具有典型意义。普拉克十分荣幸,于今年4月份,又中标了重庆洛碛餐厨垃圾市政污泥联合厌氧消化项目,建成后将日处理1500吨餐厨垃圾与300吨的市政污泥。其中市政污泥经过高温热水解后协同餐厨垃圾进行厌氧消化,洛碛项目计划使用4只高温厌氧消化罐,总容积52000m?,建成后预计日产沼气11万m?。项目计划在明年6月份正式施工,19年底投产,普拉克相信这个项目一旦建成,或将成为国内又一超大规模的城市有机垃圾资源化的项目。

  北京污泥湿式厌氧项目

  程胜利分享道,普拉克参与了北京污泥湿式厌氧项目,在北京建了五个污泥处置中心,总规模为6100吨/日,目前位于高碑店、小红门、槐房、高安屯的四处污泥处置中心已满负荷运营,合计日产沼气近25万m?,日处理814吨/日的清河污泥处置中心目前在调试阶段。在这五个污泥项目中,普拉克提供了整体系统集成和技术服务,以及厌氧系统的设计、供货和服务。

  三、城市有机垃圾Dranco干式厌氧技术

  2017年3月,国务院办公厅出台《生活垃圾分类实施办法》,程胜利分析,随着生活垃圾分类办法的实施和出台,越来越多的有机垃圾将会被分选出来,普拉克相信,高含固的有机垃圾的资源化处理将会成为新兴市场

  同时,程胜利还分析道:“高含固的有机质垃圾,难以通过湿式厌氧处理,需要借助干式厌氧工艺进行处理。干式厌氧工艺有卧式与竖式之分,卧式工艺主要分为卧式中心轴推流工艺与卧式活塞流工艺,竖式工艺包括竖式外循环Dranco工艺与竖式气搅拌工艺,普拉克采用竖式外循环工艺,以开发国内高含固的有机垃圾的市场。目前Dranco干式厌氧技术在全球30多个业绩,在亚洲有三个。”

  Dranco干式厌氧技术的原理

  程胜利通过一个视频向在场嘉宾介绍了普拉克采用的Dranco 竖式干式厌氧工艺原理,他解释道:“普拉克的竖式外循环工艺原理较为简单,首先将原始垃圾输送至混料仓内与罐内回流的发酵物以一定比例进行混合,混合后的物料通过柱塞泵送至竖式厌氧罐内进行高温发酵,产生沼气,发酵产物通过回流管道上的排出柱塞泵进行外排至脱水、堆肥等进一步处理。Dranco 竖式干式厌氧工艺原理运行起来较为简单,但却十分稳定。”

  Dranco干式厌氧技术的优势

  程胜利介绍道,Dranco干式厌氧技术有六大优势:

  一,干式厌氧发酵罐内无搅拌和加热设备杜绝了清罐维修的风险;

  二,罐内发酵物呈膏状。杜绝了罐内浓度分层及密度差,无沉砂、浮渣现象的出现,尤其适应高含固的有机物,进料浓度15%~45%,适应性强;

  三,采用1倍原料:7倍罐内发酵物的比例,大比例内回流进行外循环混合搅拌,系统抗冲击负荷更强,生物接种启动更迅速。

  四,罐体采用竖式锥底,减少占地面积,设备可置于锥底底部,外围整体简洁;

  五,适用于各种垃圾,对前端分选预处理要求低,预处理后粒径小于60mm即可,对进料垃圾中无机杂质比例要求不高;

  六,单罐容积可做到4000m?以上,单罐处理量大,可减少占地面积及配套投资。

  此外,程胜利在现场向参会嘉宾介绍了其实地考察过的分别位于法国西班牙韩国的三个Dranco工艺经典项目。

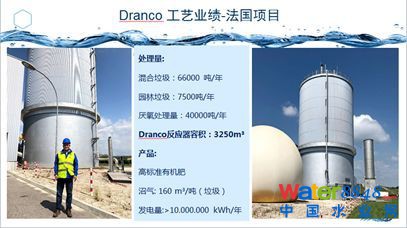

  Dranco工艺业绩-法国项目

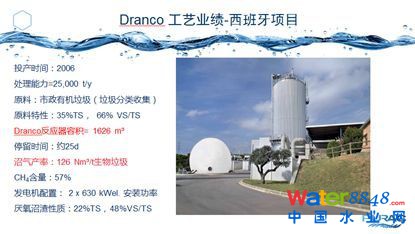

  Dranco工艺业绩-西班牙项目

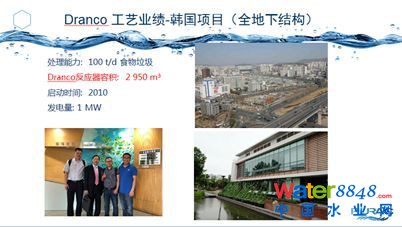

  Dranco工艺业绩-韩国项目

  程胜利最后表示,普拉克的愿景是将城市有机垃圾转化为能源,通过合作共赢为客户创造更多价值。“普拉克是拥有城市有机垃圾资源化处理技术和设备的专业工程公司。普拉克提倡通过提高工厂运行可靠性和最终产品的收益来为用户创造额外的价值,而不是采用降低设备的品质等低成本竞争的手段来赢得客户。普拉克拥有世界和中国多个有机生物质处理成功案例和关键难题解决的经验和教训,可以避免客户走弯路,交学费,从而实现与客户共赢。”
