打造国家级智慧水务工程样板 | 华北院助力三亚市海绵城市实现全周期智慧监管
文章来源:中国市政华北总院(微信号:zgszhbzy)
本文已获得授权
由中国市政华北院承担的三亚市智慧城市海绵城市监测监管平台建设项目是国家第二批海绵试点城市三亚市的重点项目,作为全国优先全面开展智慧水务建设和服务的设计企业,华北院将高标准、高质量的技术服务融入项目的各个阶段,旨在打造国家级智慧水务工程样板,助推三亚市海绵城市建设成为可推广、可复制的典范。

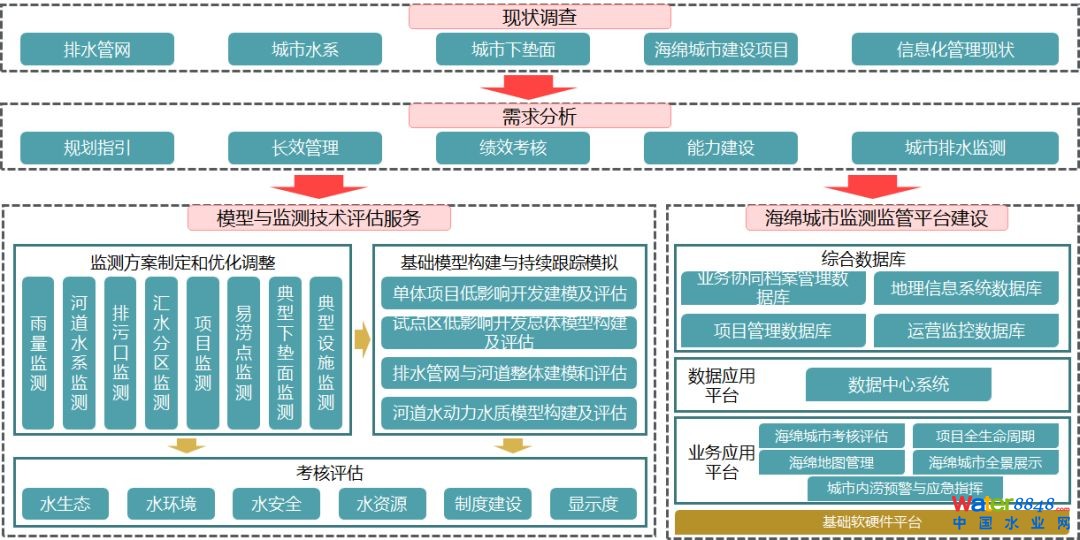

项目总体架构
本项目以“2个平台——1个中心+5个应用系统”的构架思路,建立了一整套可评估、可追溯的海绵城市一体化管控平台,结合地理信息技术、在线监测技术和TMDL思路,实现了三亚市海绵城市从规划、设计、施工到运营的全生命周期智慧化评估和管控。

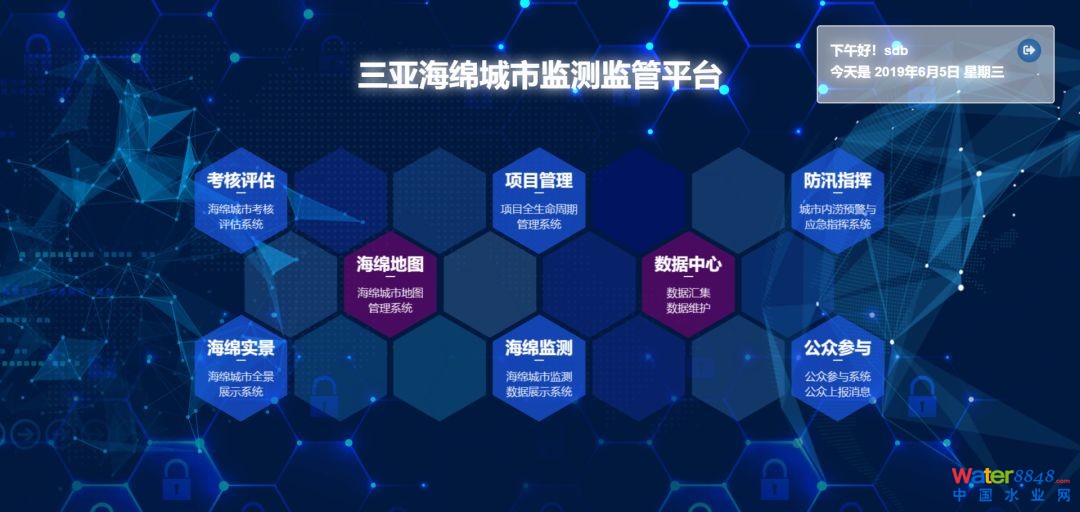

构建一体化的管控平台
平台兼具过程跟踪、考核评估、地图服务、三维展示、内涝预警等多项功能,有效支撑三亚市海绵城市建设期和运营期的管理。

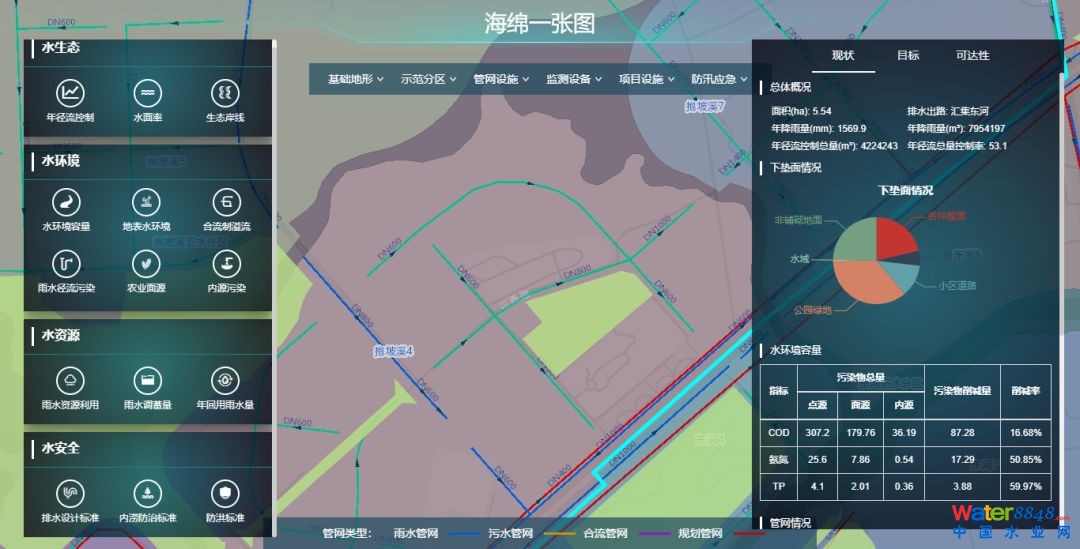

海绵城市建设相关设施一张图展示
构建全方位的模型体系
基于先进的TMDL理念构建了三亚流域-排水管网-河网耦合模型,综合评估三亚市海绵城市现状条件并为内涝预警、设计方案评估提供决策依据。其中包括:350平方公里的流域模型;80个海绵城市建设项目模型;31.5km2的城市建成区排水管网模型;3条河道(汤他水、三亚西河、三亚东河)的河道水动力水质模型。
目前,城市综合模型体系已构建完成,后期将根据监测数据不断进行模型的率定和验证,为三亚市海绵建设、城市排水防涝及水环境治理提供科学的技术支撑。

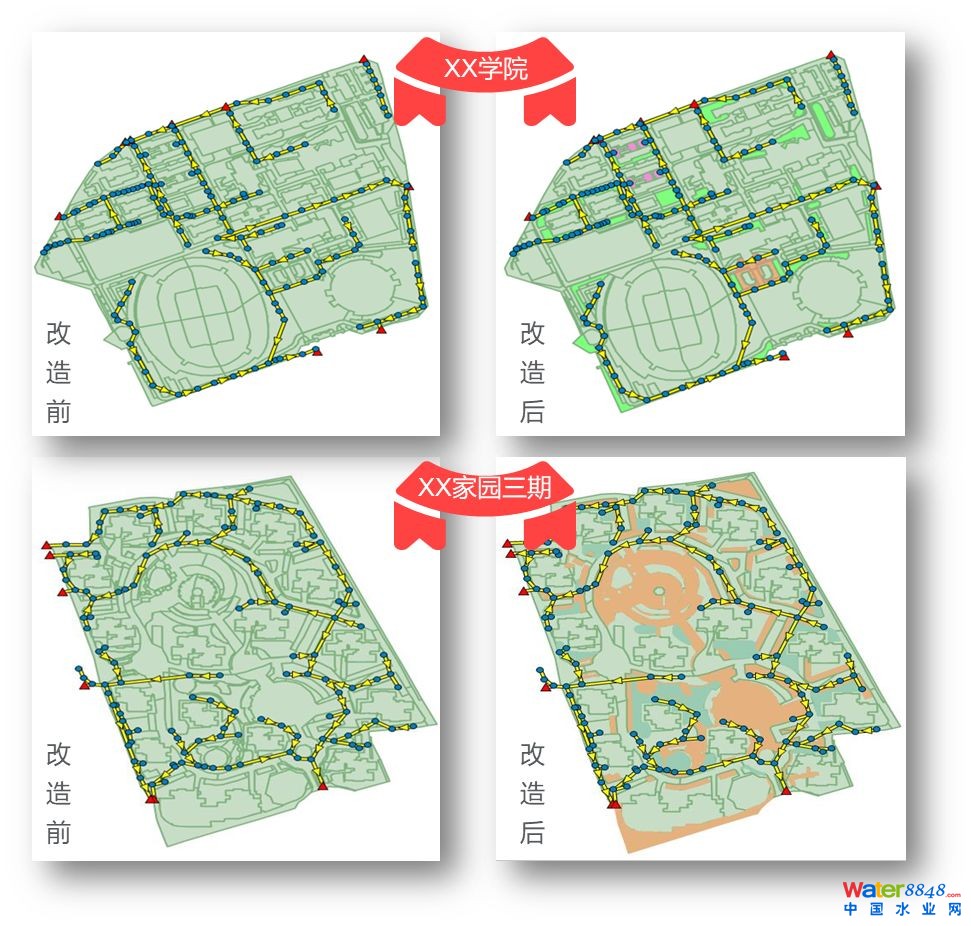

海绵城市建设小区项目模型

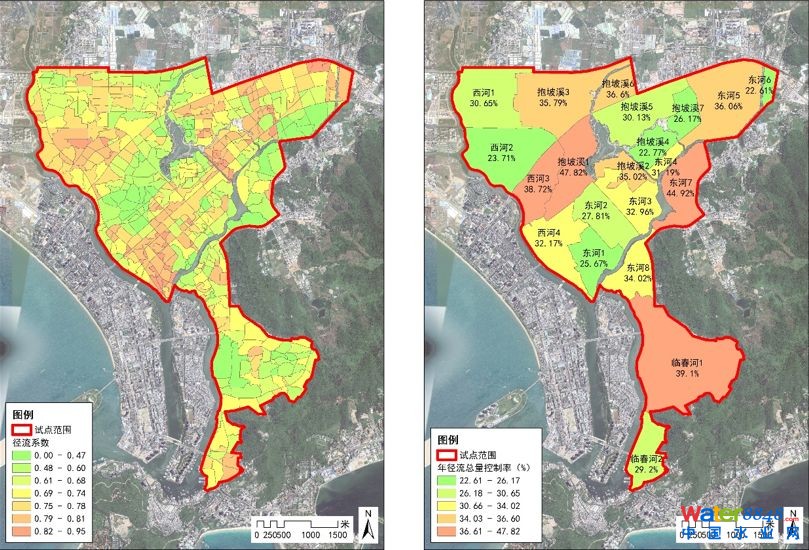

城市建成区排水管网模型现状年径流总量控制率评估

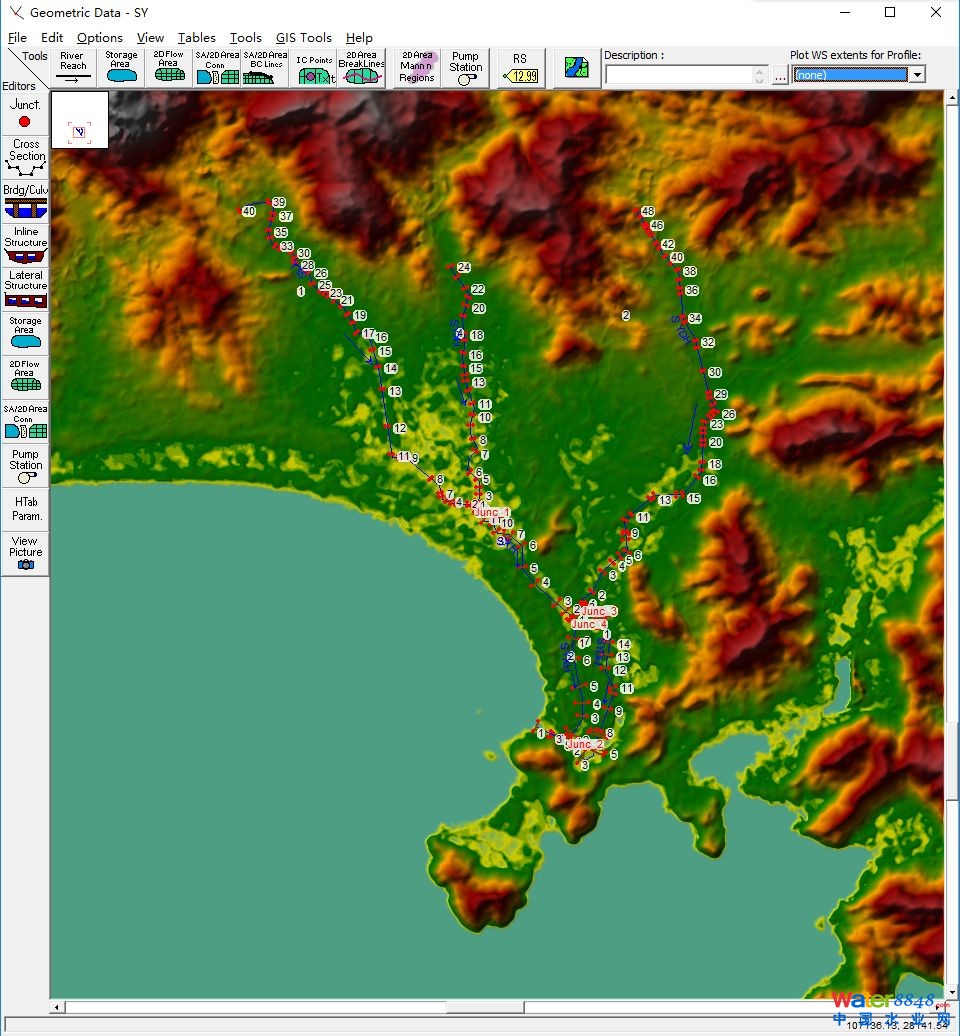

河道模型

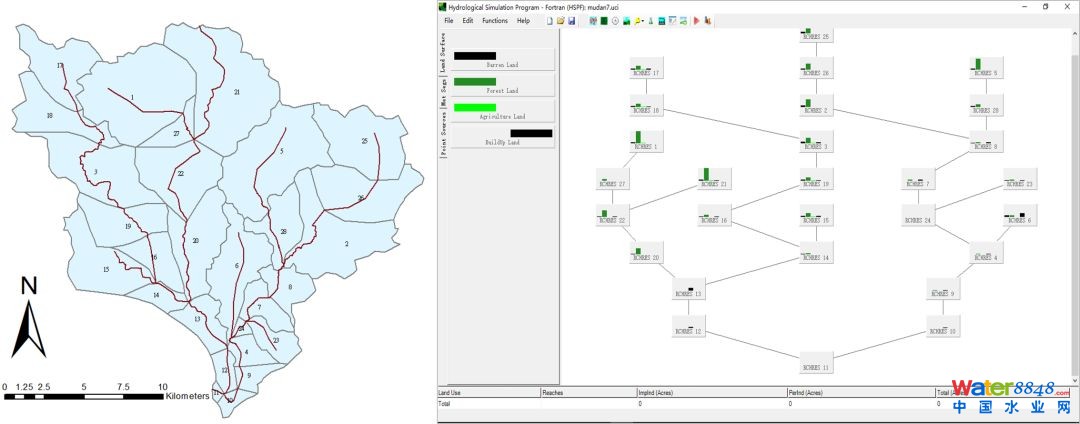

流域模型
构建全覆盖的监测评估网络
本项目构建了一套覆盖河湖水系、排污口、汇水分区出口、海绵建设项目出口、内涝点、海绵设施等各个环节的监测网络建设方案,支撑海绵城市绩效考核并实现了可评估、可追溯的信息管理,实现了建设效果可视化、全方位的效果展示。排水管网的监测具有很强的不确定性,因此本项目提供了多种数据异常值检验方法,从软件层面确保数据的可靠性。

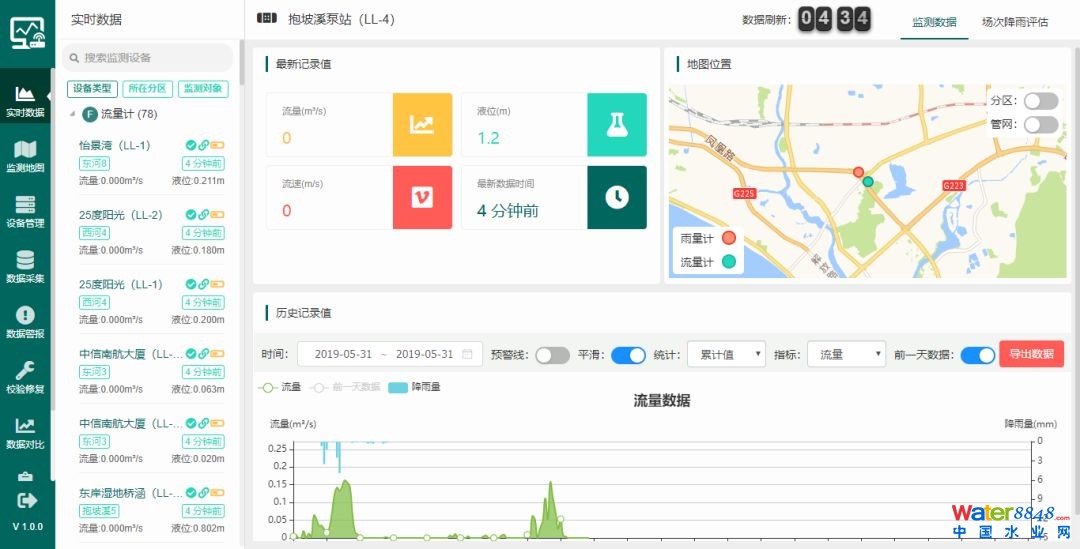

监测数据可视化展示
实现全过程监管

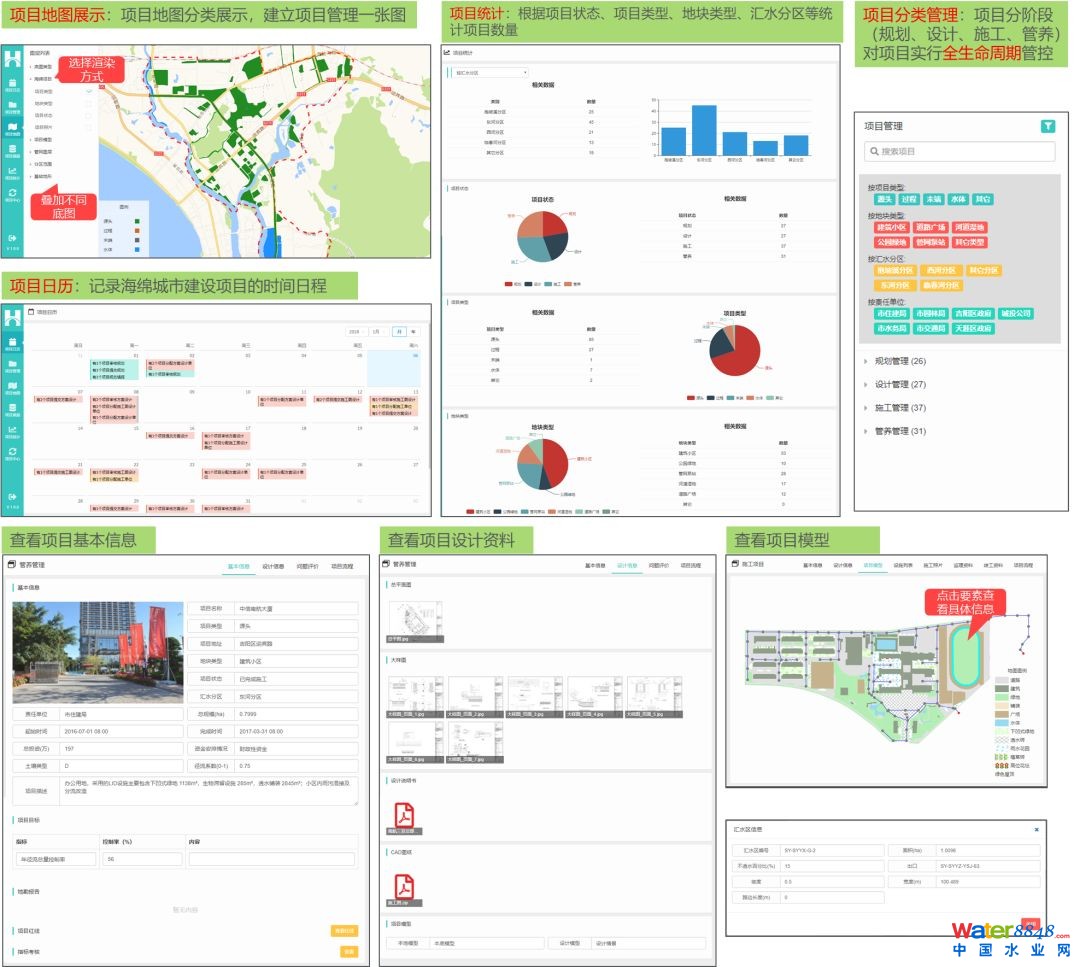

本项目对海绵项目从专项规划、海绵设计、海绵施工到运营管养整个生命周期进行管理,有效提高海绵城市项目设计和建设质量。

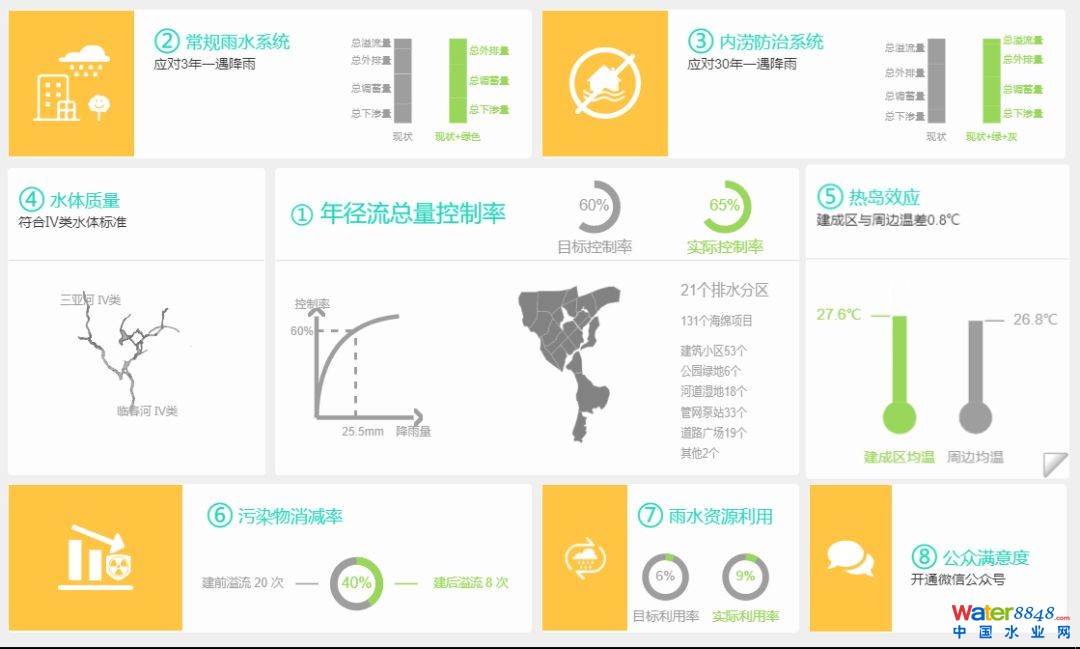

实现系统化评估
本项目对海绵城市建设效果进行全方位、精细化、自动化的考核评估,基于监测法、模型法、容积法实现从项目、排水分区到示范区整体效果的综合展示,为海绵城市绩效评价与考核提供重要支撑。
实现系统性管理
本项目打破传统的信息化系统架构,建立了三亚市海绵城市数据中心,提供多源数据的集成显示、治理、查看和基于数据的监测、GIS、模拟服务,为应用系统提供基础数据和服务。通过该架构,实现了多部门间的信息共享和信息融合,打破信息孤岛,提升跨部门决策和资源协调,提升城市水环境和水安全管理的科学化程度和业务的智慧化水平。

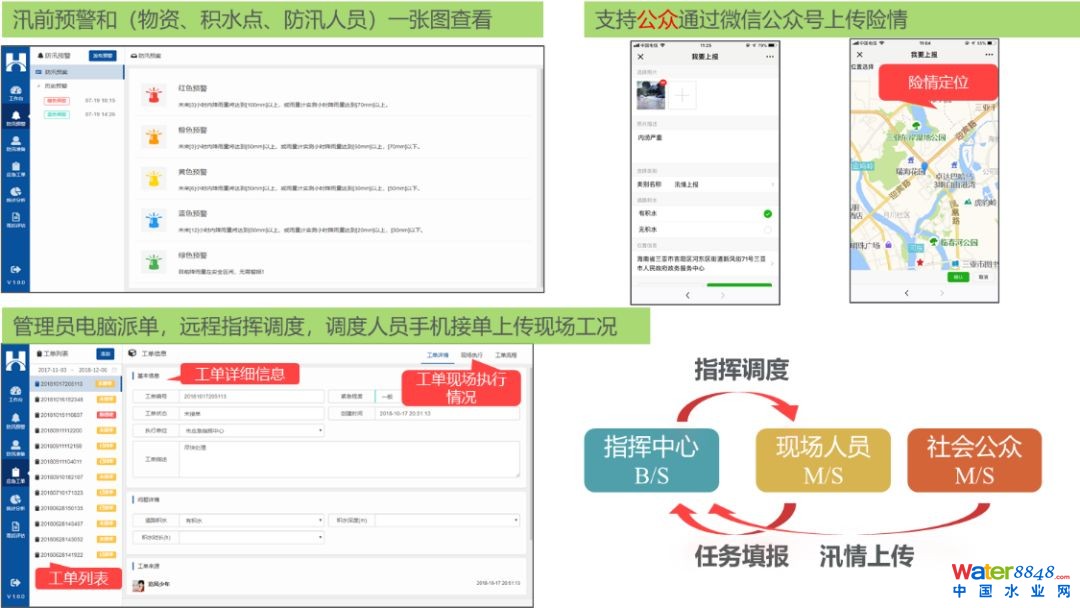

实现快速应急响应
本项目实现汛前、汛期、汛后防汛工作全流程、精细化和标准化的管理,提高防汛工作的科学性、高效性和安全性。
实现信息共享与公众互动

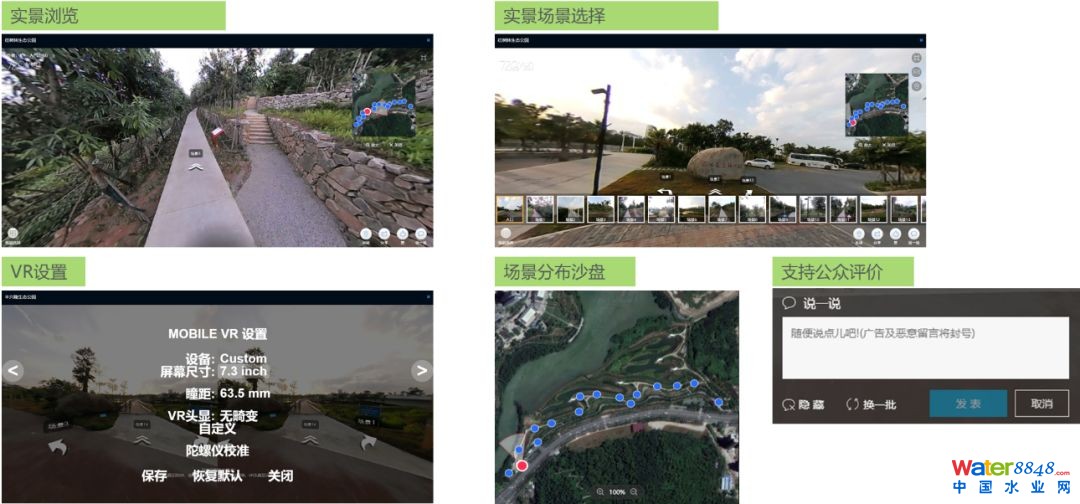

本项目基于三维全景技术,实现三亚市重点海绵城市项目的展示,建立与公众的良性互动机制,提高公众对海绵城市的认知度,更好地推动海绵城市的日常维护。
