小编说：本文是地下雨水箱涵改造成综合管廊的实例，可提高地下设施的利用率节省资本，尤其是对于中小城市尤其重要。工程以淄博市博山区中心路在河治理改造为例，在河道改造的同时与综合管廊建设结合，实现雨、污分流和弱电缆线敷设，大大降低工程造价，使改造后的综合管廊作用得到充分发挥，同时保证行洪和管线的运行安全。
1 工程概况
中心路现状地下雨水箱涵为羊栏河地下河，起点（进水口）位于中心路泰和花园小区对面自然水沟，终点（出水口）至孝妇河西岸，总长度为1.82 km，走向基本同中心路，其中约1.10 km位于行车道下。雨水箱涵大致分为砖石砌筑拱和钢筋混凝土盖板两种结构形式，断面尺寸为5 m×3 m。根据博山城区防洪工程规划，羊栏河防洪标准50年，排涝标准20年。
现场调查发现，雨水箱涵结构基本良好，但部分段落存在桥台台身脱空、桥底铺砌冲毁、盖板板底露筋、桥身片石松动、河底淤泥沉积、雨污混流等问题。
为确保道路交通和雨水箱涵结构安全，充分利用雨水箱涵空间，工程对雨水箱涵进行维修加固，并以河道改造为契机，实施雨污分流，增设弱电管线，将地下雨水箱涵改造为综合管廊。
2 设计思路
首先对河道进行清淤疏浚，对地下雨水箱涵存在的墙体基础、铺砌冲毁严重以及河底淤积等各种病害问题进行维修加固处理，实施雨污分流，减少污水对河流污染。为保证地下雨水箱涵的泄水能力，减小因建设综合管廊压缩雨水箱涵断面尺寸，在地下雨水箱涵顶部采用?600波纹钢管对弱电管线进行保护，建设缆线管廊。
为避免开挖现有路面，降低交通影响，每隔一定距离在绿化带和人行道内设置弱电人孔、管廊逃生口、排风口，以方便后期管线维护，保证河道清淤、疏浚和维修时人员作业安全。
3 综合管廊设计
在综合管廊工程建设中，除了考虑综合管廊的系统布局之外，最重要的技术问题是通过科学分析，确定综合管廊内容纳管线的种类和数量。根据《城市综合管廊工程技术规范》(GB 50838—2015)，弱电线缆、电力电缆、燃气管道、给水管道、再生水管道、热力管道、排水管渠等市政公用管线可纳入综合管廊内。
结合项目所在片区地下管线现状、各管线专项规划以及地下管线综合规划，通过现场调查、征求建设单位、产权单位等各方意见，对管线是否纳入综合管廊进行研究分析，确定综合管廊的断面布置。
3.1 入廊管线分析
根据博山城区防洪工程专项规划，羊栏河防洪水位高度1.8 m，而雨水箱涵断面尺寸为5 m×3 m，可充分利用雨水箱涵剩余空间改造为综合管廊，同时满足雨水排放要求。
目前中心路排水系统为雨污混流，污水以羊栏河地下雨水箱涵为泄水通道排入孝妇河，极易造成水体污染。按照博山区排水专项规划要求，以雨水箱涵维修改造为契机，对排水系统进行雨污分流。由于中心路位于博山城区，2013年已进行道路路面维修，且目前道路下直埋管线错综复杂，管位紧张。若采用直埋污水管道，将对路面进行开挖，影响周边居民出行，造成不良社会影响。中心路地势西高东低坡向孝妇河，坡度较大，地下雨水箱涵依道路坡度修建，能够满足重力流排水要求，将污水管道纳入雨水箱涵并不增加现状雨水箱涵的坡度，因此从使用功能和经济合理性上都适宜将污水管道纳入综合管廊。
由于综合管廊以地下雨水箱涵为依托，雨季仍为泄洪通道，通风降温、防火防灾、散热防潮能力较差，若将电力、热力、燃气、给水纳入综合管廊，势必压缩泄洪通道断面，带来泄洪与管线运行安全隐患，克服诸多技术难题，增加工程投资造价。同时征求建设方及各管线单位意见，本次将管井间距大、维修操作相对简单、安全性高的弱电管线纳入综合管廊。
3.2 污水管道设计
根据排水专项规划，设计污水管道主要用于收集道路两侧地块区域内污水。污水经管道收集后接入孝妇河西岸污水主管。
现状污水支管与设计污水管道接入处需凿挖雨水箱涵墙身，两管道之间采用玻璃钢夹砂管和弯脖连接，管道安装完成后采用C40混凝土浇筑。
设计污水管道采用Ⅱ级钢筋混凝土承插管，C25混凝土基础，管顶至箱涵底高度不小于0.5 m，污水管道敷设后采用C40混凝土浇筑，维持箱涵的整体结构稳定性。检查井采用1 m×1 m矩形混凝土检查井，C25钢筋混凝土井盖，井内刷环氧树脂漆2遍进行防腐。为方便检修养护，在靠近污水管道处采用C40片石混凝土砌筑B×H=1 m×0.5 m的检修道。
3.3 弱电缆线设计
结合建设单位和各管线单位意见，共需4根10 cm×10 cm塑料格栅管。为保证地下雨水箱涵的泄洪能力，尽量减小因建设综合管廊压缩雨水箱涵断面尺寸，在雨水箱涵上部设计波纹钢套管对弱电管线进行保护。
3.3.1保护管结构本体设计
保护管采用φ600波纹钢管结构，布置在地下雨水箱涵左侧上方，缆线管廊两端做封堵处理。
波纹钢套管采用半圆板片拼装形式，为防止超出最高洪水位的河水渗入保护管内，主体外部板缝及螺栓拼接处采用泡沫密封垫做防水处理。
3.3.2穿线检查口设计

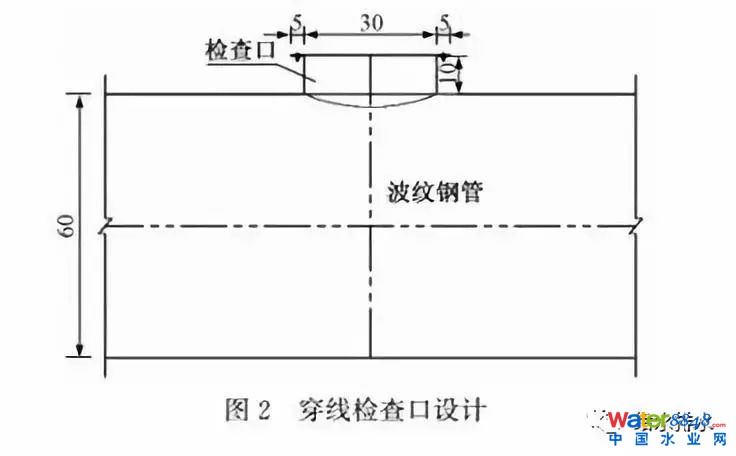

由于地下雨水箱涵断面形式复杂多样，为方便后期电（光）缆管线敷设方便，在波纹钢套管的外侧，每隔30 m以及拐弯处设置1处穿线检查口。穿线口净尺寸为φ300。在法兰片与检查口盖连接处采用泡沫密封垫防水措施。
3.3.3弱电敷设

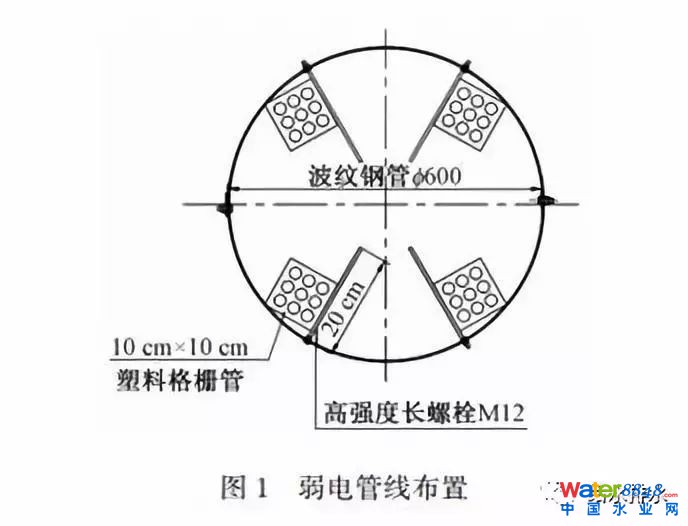

弱电管线采用九孔格栅塑料管形式敷设，为便于后期穿线及管线归属单位的划分，在穿线检查口处格栅管做断开处理，断开长度50 cm。在断开处，各弱电管线单位作相应的标识。九孔格栅塑料管采用塑料扎带固定在波纹钢管内的长螺栓支撑上，见图1。
3.3.4检查口设计
为方便后期维护管理，结合雨水箱涵断面形式，在绿化带和人行道上每隔一定距离设置检查口。检查口采用砖砌结构形式。为及时排除雨水箱涵结构渗漏水、检查口井盖处外来雨水等，在检查口底部设置φ100不锈钢管，并在不锈钢管上增设止回阀。检查口内有积水时，止回阀自动打开，积水排入河道内；雨季来临时，河水不进入检查口和缆线管廊内，见图2。
3.4 标准断面布置

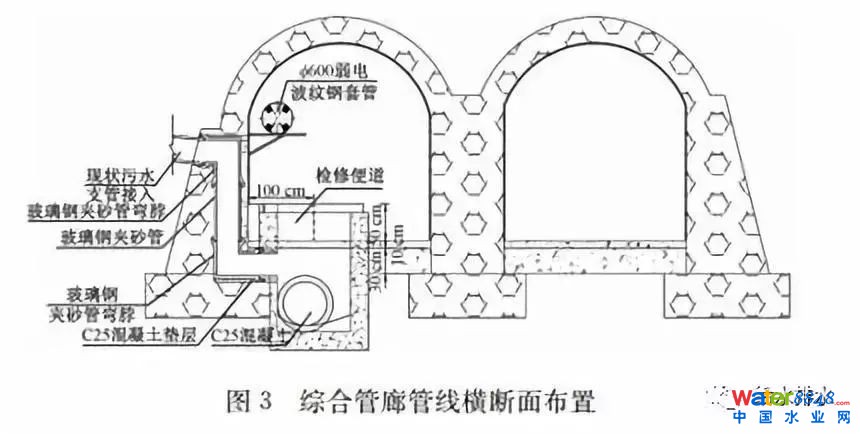

根据现状雨水箱涵断面形式和尺寸，考虑纳入综合管廊的管线种类与数量、管线敷设、维护操作空间、人员通行空间以及雨季行洪等主要因素，经研究分析，确定综合管廊管线横断面中各专业管线布置情况如图3所示。
4节点及附属设施设计
雨水箱涵改造后的综合管廊须设置相应的节点和附属设施，以保证管廊运行维护期间及河道清淤、疏浚维修时的人员作业安全和便于操作。
4.1 人员出入口、逃生口及通风口
为避免开挖现有路面，尽量降低交通影响，在绿化带和人行道内每隔一定距离设置弱电人孔和管廊逃生口。本次设计人员出入口与逃生口结合设置，逃生口兼具出入口功能。人员逃生口设计采用圆形，内径尺寸为1 m，综合管廊的人员逃生口处的检查井盖设计采用“五防”井盖。井盖设置内部使用时易于人力开启，且在外部使用时非专业人员难以开启的安全装置。
本项目地下雨水箱涵仍须维持泄洪功能，故对雨水箱涵不做封闭处理。由于现状地下雨水箱涵断面尺寸复杂，在设计通风口时尽量选择在绿化带和人行道内的单孔雨水箱涵处。为保证后期河道清淤、疏浚和维修时的作业安全，在地下雨水箱涵每隔约500 m设置1座机械排风口。排风口外观设计和装饰采用绿色大理石，与绿化景观协调一致。
4.2 电气工程
4.2.1供电电源
本工程用电负荷按二级负荷设计，设置2台箱式变压器，从节能角度考虑箱变设置在负荷中心点，2路独立的高压电源由当地供电部门负责提供。
4.2.2电力配电系统
（1）低压配电系统采用220 V/380 V放射式与树干式相结合的方式，低压电源电缆自箱变引出，利用逃生孔进入管廊。
（2）电缆利用喷塑铝合金桥架在管廊内部吊装敷设，桥架的吊装支架安装间距不大于2 m，支架采用膨胀螺栓固定在管廊顶部。
（3）自消防风机电控箱至风机的电源线及控制线由厂家配套，并做好穿线管的预埋。
（4）所有穿线管在施工完成后，做好防水、防火封堵；所有电缆接头、终端头均采用防水型，施工完成后做好防水措施。
（5）10 kV高压电源回路由当地供电部门敷设实施。
4.2.3照明系统
（1）本工程为利用既有排水雨水箱涵改造项目，夏季有行洪需求，综合考虑安全及成本等因素，不在洞内设置照明灯具。照明采用检修临时照明方式，仅在洞内需要检修时，安装临时照明设施，检修完毕后即撤出；电源引自洞外配电箱安全隔离变压器的24 V供电回路。
（2）在地面每个逃生孔附近设置1座照明配电箱，该电源配电箱负责雨水箱涵清淤以及管廊维护时的临时照明用电。
（3）临时照明灯具采用有资质企业的合格产品，并提供CCC认证标志及合格标志。
5 工程投资分析
中心路地下雨水箱涵改造综合管廊工程主要包含主体结构加固、雨污分流改造以及附属设施建设。工程建设总投资2 320万元，造价约1 300万元/km（含管廊内部管材、支架等费用）。
6 问题讨论
设计中仍存在一些需要优化改进的问题。
6.1 雨水未独立分舱
受到河道现状情况限制，雨、污水管道和弱电缆线须同处一舱，当暴雨来临超过洪水位时，可能存在雨水从井盖渗漏至污水管道和雨水冲毁弱电线缆的情况。另外，弱电波纹钢套管长期处于潮湿环境，易受腐蚀。
在设计中，污水检查井盖应做好固定并严格密封处理，在管道转弯处和管道高程有突变处设置通风设施；增加弱电波纹钢套管外壁防腐处理的频率。
6.2 附属设施不尽完备
由于本工程既为综合管廊又为河道行洪通道，仅在综合管廊中配置通风系统、供电和照明系统，未设置消防系统、监控与报警系统等，不能对各管道运行进行监测。
综合管廊运行维护期间，人员进入管廊前须增加通风换气次数，提前进行有毒气体监测和预防。
微信对原文有删减，原文标题：《地下雨水箱涵改造为综合管廊的工程设计》；作者：孙明亮、孙海波、刘静波、张振铄 、李国旗 、刘月红；作者单位：山东省交通规划设计院；刊登于《给水排水》2018年第6期。
