Hydro-Clear浅层砂滤工艺

一、工艺介绍

作为工业废水和市政污水深度处理设计中用于去除悬浮颗粒和浊度的第三代过滤器，Hydro-Clear浅层砂滤自1967年首次安装以来，在过滤技术方面一直表现卓越。

Hydro-Clear浅层砂滤工艺可广泛运用于生物处理的深度处理、造纸废水处理；也可用于微超滤、反渗透等的预处理；还能处理生产用水、冷却水，做到污废水的再生回用；它可遍及石油、食品、饮料、金属、造纸、制药等多个行业，在全球有近千套Hydro-Clear浅层砂滤系统在稳定地运行着。

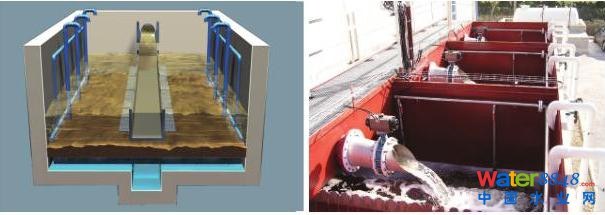

Hydro-Clear浅层砂滤的独特之处在于它有一个暗渠集配水系统、单一滤料的浅层滤床及细砂载体。当污物堵塞滤床时，PLC系统对过滤介质进行周期性脉冲，以延长过滤时间并自动保持在线过滤，即使负荷和水质发生变化也是如此。

由于Hydro-Clear的浅层单元设计（通常为1.8～2.7m深），使得土建施工花费降至最低。该设计使滤池有较高的效率和成本效益。典型的反冲洗，周期为3.5分钟。反冲洗造成高速射流从而对滤料进行有力地冲洗，在滤床内形成高度紊流，促使滤料互相擦洗，实现对滤料的彻底清洗。Hydro-Clear浅层砂滤的反冲洗泵的流量大小约是其他过滤器反冲洗泵的一半。整个系统都会低能耗、高效率的运转，因此也降低了运行费用。

二、特性和优势

三、运行方式

1、 过滤周期的开始

废水通过进水渠上的配水堰进入过滤单元，并重力流至进水分配/反洗排水槽，再通过堰流到滤床上。防溅板有助于将水均匀分配至滤床上。通过这种串联分流方式，溶解氧也被带入到污水中。

2、 虽已污堵，但还可以继续过滤

随着过滤过程的持续进行，污水中非常微小的颗粒被截留在滤床表面。细颗粒进入砂粒间的空隙并被截留。此时，大颗粒则会完全覆盖滤床表面，水头损失逐渐加大，从而使过滤单元内水位高出滤床表面，水头损失逐渐加大。

3、液位上升到一定高度，启动空气- 搅拌和脉冲 - 搅拌系统

空气- 搅拌系统产生的低压扩散气泡使悬浮物和过滤液体在滤床上形成环流。使絮状颗粒从滤料表面脱离并使他们悬浮在液体中。脉冲-搅拌系统具有无需反冲洗，即可使滤床表面有自动再生的能力。独一无二的空气脉冲搅拌减少水头损失并使过滤过程得以延长。

4、反冲洗开始

每次脉冲之后，滤料表面以上的液位就会下降，过滤过程则会持续。当达到最大水头损失时，开始启动反冲洗循环。存储的滤出水通过池底集配水系统压上来，通过滤床先进行空气脉冲，紧接着是反冲洗。废水通过反冲洗槽排出。反冲洗循环以一定的速度仅仅持续3.5分钟，然后又回到正常过滤过程。

四、应用范围和行业

Hydro-Clear浅层砂滤系统不仅可以过滤二级出水，还有广泛的应用领域，包括：

•污水排放

•废水回收和再利用

•原水过滤

•冷却水处理

•地下水补给

•冲洗水处理

•反渗透前处理

•紫外线消毒前处理

•钢厂和金属加工厂

•汽车行业

•医药行业

•石油加工

•化学品生产

•发电厂

•塑胶和人造树脂加工

•纸浆和造纸

•乳制品

•食品及饮料

Hydro-Clear浅层砂滤是专门设计用来满足比较严格的污水处理标准的。凭借独特的池底集配水系统设计和浅滤层，Hydro-Clear浅层砂滤可以截留并储存大量固体（包括细小颗粒），并在抵御固体负荷及水质特性波动的情况下仍能保证出水。这使我们的过滤器能够完美地处理任何工业废水和市政污水，实现回用。

在所有这些中水回用的应用领域中，考虑到设备的运行，Hydro-Clear浅层砂滤已降低成本并可用于家用、饮用水以及其他重要的用途。

胶态油脂和油会堵塞任何过滤系统。通常，运行者采用人工预加氯的方法来避免该现象的发生。而使用Hydro-Clear浅层砂滤的话，化学清洗系统就可以去除附着在滤料上的油类乳化物等污染物，使砂层得以净化。因此，可省略预加氯系统，同时由于油脂被乳化后污水也不会恶化。
