总工·心得|地下污水处理厂的适应范围、风险分析及对策

总工·心得|地下污水处理厂的适应范围、风险分析及对策

中国给水排水



导读

面对传统污水处理厂建设的用地、环保等诸多问题,甚至是难以逾越的鸿沟,地下污水处理厂提供了一种全新的选择思路,甚至可能成为解决现实难题的的唯一方案。地下污水处理厂建设的必要性和可行性已通过许多工程实践得以证明。地下污水处理厂具有良好的防护性、密闭性和热稳定性,能更好地解决污水处理车间隔音、隔臭和隔热(保温)问题,能最大维度地利用土地资源,与周边环境协调,具有良好的经济、社会和环境效益。地下污水处理厂具有与传统污水处理厂不同的优势、劣势,因此也具有其独特的适应性。地下污水处理厂在当下城市设计和规划中将体现更多的适应性,在未来“城市精细化设计”中发挥更大的综合价值。

邱维(1975- ),男,四川广安人,硕士,高级工程师,广州市市政工程设计研究总院总工程师,注册设备工程师,注册咨询工程师,注册造价工程师。从事给水排水工程设计研究20年,获得国家、省、市工程优秀设计咨询奖二十余项,发表学术论文十余篇,授权专利技术四项。

地下污水处理厂在结构形式上与传统地上污水处理厂的本质区别是处理建构筑物整体或部分设置于地面以下天然形成的或人工挖掘的地下空间,并且运行人员可经常在地下空间内进行日常巡视、操作和维护等生产活动。地下污水处理厂及多种衍生形式都具有处理构筑物和操作空间的双重封闭性共同点,均可防止噪声、恶臭污染泄漏扩散,污染治理更为彻底。除了常规污水处理厂可能存在的一般风险外,地下污水处理厂因位于地下,其风险因素大大增多,风险发生后的危害程度也大大增加。很多时候,地下污水处理厂建设成为必然选择,根本上缘于“城市发展”,其必要性典型逻辑“链条”如下:城市发展城市化加剧(规划失效)人口密度增长、城区范围扩大过去的上游郊区变成城市密集区城市污水量加大,但原污水干管、污水厂超负荷,且处于城市中心区难以扩容上游新增污水厂成为最佳方案上游土地紧张传统式污水厂占地较大、周边居民反对、选址困难占地小、环境友好的地下污水厂方案成为必需同时污水就地收集、就地处理、尾水再生水兼做河道就地补水及周边杂用水厂区地面花园式环境为周边居民提供休闲活动场所综合效益最优。广州京溪污水处理厂、昆明市第九及第十污水处理厂即为典型案例。

1

地下污水处理厂可行性

国家政策面及资金的支持(资金可行性)。当前,中央和地方政府十分重视城市水污染问题,经济的发展、政策的保证、资金的投入以及多项措施的齐头并进,地下污水处理厂高标准的水污染治理势必将进入了一个新的阶段。

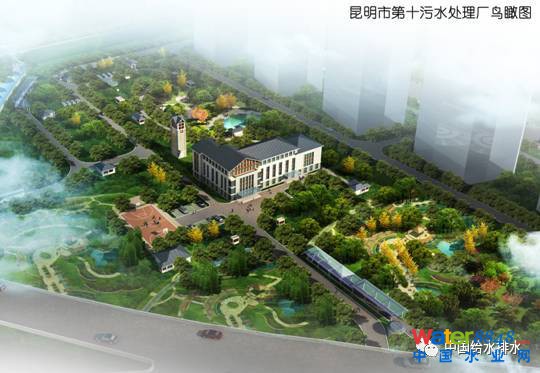

占地小利于污水处理厂落实用地(规划可行性)。广州京溪污水处理厂采用占地小的全地下式,只需常规污水处理厂用地的1/5,昆明市第九、第十污水处理厂只需常规污水处理厂用地的1/3。占地小的地下式方案最终能够在寸土寸金的城市居住区内落实污水处理厂选址,实现用地规划调整和污水规划调整的可行性。

环境友好利于周边居民接收(居民支持)。地下污水处理厂环境友好性易于获得周边居民的接受和支持。地下污水处理厂能最大可能地兼顾“治污”与“污染”的矛盾,在治理区域污水的同时,保持良好的厂区地面环境,同时也让紧邻小区远离臭气、噪音等污染,清澈的尾水又补充河道,全方位地创造更好的环境。我国已建成的许多地下污水处理厂地面作为厂区绿化、小区花园、城市公园、休闲健身场地、停车场、道路、活水公园等多种用途。

与周边小区环境兼容实现利益共享(企业支持)。地下污水处理厂理念更好地契合周边地块开发建设理念,易于获得周边开发企业的支持,实现多赢。如位于中心城区的昆明市第九、第十污水处理厂周边建筑密集,因地下式方案用地节省、地面景观与周边地产开发的地面环境相协调等显著优点,最终促成昆明市政府、业主与房产商的成功谈判合作,打破多年用地僵局问题,实质性地推动了两座地下污水处理厂建设。如今,这两座地下污水处理厂建成后的地面为城市公园,成为周边居民小区花园和休闲场所。

技术可行性(技术支持)。现有污水处理技术、地下空间建造技术和管理技术已完全满足地下污水处理厂的设计、建设、运行。例如,广州市京溪污水处理厂已投产6年多,运行良好,社会反响较好。目前,我国数十座地下污水处理厂相继成功建设和运行,均表明地下污水处理厂相关技术方面不存在壁垒。而且,随着技术的不断进步,地下污水处理厂将越来越体现更好的经济可行性。

2

地下污水处理厂优势、劣势关联性

地下污水处理厂具有占地小、隔臭、隔音、隔热(保温)、地面景观好、与周边环境协调等优势,而且还能提高区域整体开发综合价值但是其劣势也很明显,如设计、施工难度相对较大,直接投资和运行成本相对较高,而且土建扩建难度大,风险因素增加。因此,建设地下污水处理厂时不能单独考虑或过分强调某一个或几个因素,因为各个因素一般存在内在的关联,相互交叉。

设计、施工难度加大的同时,征地拆迁难度减小。污水处理厂向地下空间拓展,地下深度变深,施工难度增加,平面组团和分层叠加因素倍增,精细化设计复杂;同时,平面占地变小,规划落地变易,征地拆迁量变小,场地平整工作更易。综合实施难度方面需要比选。

工程直接费增加与征地拆迁等工程间接费降低并存。地下污水处理厂工程直接造价增加,同时,占地小带来的减小征地拆迁费用等间接费用的好处,进而再考虑周边环境改善、周边土地增值带来的经济效益,其好处更加凸显。项目经济性方面需要比选。

地面污染控制良好与运行成本增加正相关。恶臭、噪音等污染源控制在相对密闭的地下空间内,利于有效治理,避免逸散,必要的成本实现地面环境的保护,其投入、产出需要权衡。

功能提升通常会导致工程投资增加。地下污水处理厂能实现地面功能的大大提升,必须同时面对投资、成本“价格”的增加,提升额外功能后“价值”在单一治污项目中的比较不在同一维度。例如,土地资源的节约和生态环境的改善等因素在生命周期寻优比选中不容忽视。因此,“价格”与“价值”需要权衡。

技术进步推动优势更突出而劣势更弱。上述优势、劣势在不同的地区、不同的时期表现的权重各不相同。随着经济水平提高,技术在发展,地下污水处理厂方案的投资增幅越来越小,成本增量逐渐在经济发展能承受范围,各类风险因素可防可控,所以,地下污水处理厂作为一种选择,将会越来越凸显优势,弱化劣势,也必然推动地下污水处理厂的进一步发展。

3

地下污水处理厂适应性

污水处理厂采用地上式或地下式方案,应综合考虑地区经济发展水平、城市发展需求、污水处理厂标准定位、土地制约因素、环境约束条件等各个方面,在各个因素中寻求特定区域、特定时期的“平衡点”。总之,应贯彻“因地制宜”原则。

一般来说,地下污水处理厂具有以下方面的适应性:

适应于城市快速发展的土地稀缺城区必须“见缝插针”新增污水处理厂。发展迅猛、规划滞后造成城市上游必须新增污水处理厂,污水分散处理成为一种新的趋势,面对土地稀缺,“被动”采用地下污水处理厂方案可能是唯一选择。目前建成的很多地下污水处理厂包括广州市京溪污水处理厂即为典型案例。

适应于经济条件较好的大中城市新建高标准污水处理厂。对于经济条件较好的大中城市,地下污水处理厂建设将逐渐从“被动”发展到“主动”,包括城市规划层面提前谋划地下污水处理厂。预期未来,地下污水处理厂将从一种技术选择发展为一种发展趋势,是前瞻性建设高标准污水处理厂的体现。

适应于城市综合体、CBD、住宅区等成片新建或改造中配套建设高标准污水处理厂。污水处理厂的规划设计提升至城市经营的更高高度成为城市设计新的方向。与城市综合体、CBD、住宅区结合配套,提升区域整体标准和综合价值,地下污水处理厂大有作为。例如,昆明第九、第十污水处理厂就是与紧邻地产项目结合开发的项目,贵阳市彭家湾五里冲棚户区改造污水处理综合工程位于CBD中心。

适应于城市公园、绿地等用地性质地块上新建污水处理厂。市政设施与城市公园、绿地均为城市规划用地的重要内容。地下污水处理厂与与城市公园、绿地能有机结合,土地共享,实现资源更大的利用价值。目前建成的很多地下污水处理厂地面都作为城市公园、休闲场地。

适应于结合停车场、运动场、公共休闲场地、道路、广场、公交站场、再生水厂等市政实施和其他地下空间合建多功能地下污水处理厂。污水处理厂与其他市政设施、公共设施结合建设,打造综合功能的“市政设施群”,实现城市用地性质的跨界和融合,是未来“城市精细化设计”的一个方向。例如,贵阳市彭家湾五里冲棚户区改造污水处理综合工程采用全地下式,集地面公园、停车场及商场、公交车首末站、污水处理厂为一体的地下四层综合工程。

4

地下污水处理厂风险分析

地下污水处理厂与常规地上式污水处理厂相区别,运行人员主要在地下空间内进行巡视、管养,除了保持正常运行中良好的地下空间环境外,设计还应特别关注潜在的风险因素,采取相应工程对策,指导污水处理厂的规范运行、管养,以确保地下污水处理厂的长期安全、稳定运行。

洪水与池体漏水。地下污水处理厂因全部位于地下,易受洪水淹没,也可能存在地下池体泄漏淹没地下空间的风险。地下污水处理厂防洪标准一般应高于常规污水处理厂,除了厂区地面标高满足基本的防洪要求外,还要再额外考虑超标洪水的风险控制,对于进入地下的道路通道、地面开口等存在洪水涌入的地点,均需特别加高(不少于0.5米安全超高),阻止远超防洪标准的厂外洪水泄入地下空间。另外,还要考虑地下池体意外漏水,在地下最低点设置排水泵井,应对非常洪水、漏水的即时排干,避免淹没地下空间。

事故超量进水。地下污水处理厂处理能力限制在一定范围,故超量进水大大超过设计处理能力,若不加控制或控制不当,可能造成地下空间淹没风险。对于厂外污水收集系统,尤其是截流式合流制系统,应设计可靠的雨污合流水溢流措施;地下污水处理厂设计时应特别考虑进水事故限流措施,对于自流进水的地下污水处理厂在进水管上至少应设置两道以上的安全截断闸阀,如采用快速刀闸阀、液压阀能快速进水水流;设计可靠的进水水位、水量自动监测和报警系统;采购可靠安全的进水闸阀设备,并保证安装质量;除了常规双电源外,另设消防备用电源进行关键进水闸阀的自动控制;加强常规的监控管理;进水泵房可优先考虑设在地下空间以外。

工艺运行异常、设备设施故障。污水处理厂工艺运行异常造成不达标排放会形成重大的环保风险;可能面对水质、水量的冲击负荷风险;可能存在生化池活性污泥膨胀、污泥中毒等工艺运行风险;设备故障造成少产、停产风险;通风除臭设备故障造成地下空气恶化等。上述风险隐患一旦出现,对于规模较大的污水处理厂,后果非常严重。地下污水处理厂设计中应保证充足的安全性、可靠性,设计留足余地,保证工艺过程及关键设备在日常运营中的可靠运行,减少、避免并及时修复其出现的异常和故障,防患于未然。采用安全可靠工艺,并能应对冲击负荷;加强水质、水量的在线监测,加强自动控制应对各种工况;重要设备均需要设置备用,必要时设置仓库备用;设备定期安全检测,定期保养,对起重机等特种安全设备,须由专业资质的机构进行定期检测。

火灾爆炸及化学品泄漏。地下污水处理厂存在的火灾爆炸风险点包括硫化氢、甲烷燃烧爆炸、电气火宅(电缆、变压器、开关柜)等。避免采用甲醇作为碳源(易爆),可采用乙酸等相对安全的碳源;避免地下空间储存或使用氯酸钠、活性炭、高锰酸钾等甲类、乙类火灾危险性化学物品;设置充足的火灾监测和报警设施;地下空间内作业避免使用明火作业,严禁吸烟。另外,严格按照建筑设计防火规范进行消防设计。消毒、加药工段可能涉及的化学品一般都有较强的腐蚀性,一旦泄漏,会造成严重污染。设计中尽量避开腐蚀性化学品的采用或泄漏。例如,避免采用氯气消毒;消毒可采用紫外消毒;再生水消毒可采用次氯酸钠溶液消毒,次氯酸钠溶液储罐可设于地面埋地,避免设在地下空间,密闭管路系统加药避免泄漏;其他加药尽量采用成品溶液,便于在密闭管路系统加药;避免使用盐酸等腐蚀性严重的化学品;作业人员应规范操作化学品的使用,采用必要的防护设施。

作业人员安全风险。为避免噪音对作业人员造成伤害,设计时,对易产生噪声的设备应选用低噪声产品,如水泵、鼓风机、通风机等;对噪声特别大的设备应另配隔音罩,如鼓风机;对噪声车间采用多种降噪处理,如鼓风机房设计中考虑采用双层隔音门窗等控制噪音的扩散,并设有吸音吊顶及吸音墙裙于建筑内部,消除噪音、对外界的干扰;作业人员进入噪声车间应尽量限制时间,必要时应佩戴防噪设施。设计中电气设备和电缆等尽量避免设在地下空间的最底层,保证较好的干燥环境,定期检查、保养、维护电气设备、设施,规范操作电气设备,以免发生操作、检修时的触电危险。考虑方便的地下巡视通道,设置完善的安全设施,包括稳定的盖板、栏杆和必要的照明、警示牌等设施。进入池体作业时临时使用安全的临时爬梯,并配备充足的通风措施和空气检测设施,保证充分的安全。

管理风险。运行管理人员管理操作不当,可能造成各种风险。管理上,逐步建立污水处理厂运行管理和规范操作责任制度,建立健全突发事故应对机制,逐步完善信息监测、故障分析、风险反馈、预防保养、知识管理等在内的风险管控体系,为污水处理厂的日常运行提供安全保障。

5

结语

地下污水处理厂逐渐地将从一种被动选择发展为一种趋势,主要从规划层面提前统筹地下污水处理厂等地下市政设施建设;地下污水处理厂建设核心是关注与周边生态和未来资源发展的交融以体现可持续发展的内在要求;地下空间利用技术、污水处理技术继续发展将进一步增强地下污水处理厂经济性、可行性,进而扩大其应用范围;未来,地下污水处理厂设计将在提升至城市设计、城市经营的更高高度发挥更加突出的作用。

(更详细内容参见《中国给水排水》第8期:“地下污水处理厂的适应性探讨 ”、“地下污水处理厂风险分析及对策探讨”,作者:广州市市政工程设计研究总院邱维)

来源 :

投稿邮箱:cnwater@vip163.com

这可能是史上最全的安装工程造价整理!

来源 :广联达造价圈

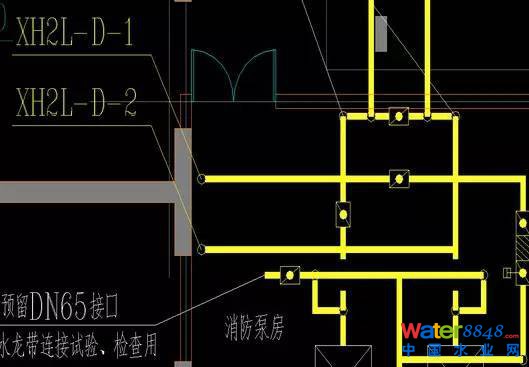

管道施工图识读

1.设计规范要求,暖气支管不得小于DN20。

2.保温常规做法-给水:防结露保温,热水:保温,消防:不保温,冷冻水:连阀门都需保温,冷却水:按设计要求,未要求可以不作。一般吊顶里的管道均需保温。

给水:暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式:≤DN100丝接,>DN100可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时,当立管直线管段<15m时,采用2个90。弯头,当直线管段>15m时采用3个90。弯头。

6.施工时,排水管宁高勿低,地漏宁低勿高。

7.标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀:开关作用,阻力系数0.5;截止阀:调节开关作用,阻力系数19。

10.补偿器分为:自然补偿,方型胀力,弯头,波纹补偿器,套筒补偿器,球型胀力,角质胀力。

11.集气罐:干管末端,其管径为末端管道直径的4-6倍。膨胀水箱:稳压、排气、容纳膨胀水、信号作用。气压罐:稳压、排气。

膨胀水箱共五根管道:膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3。

12.按照标准图集,掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14.(1)刚性防水套管:Ⅰ型防水套管,Ⅱ型防水套管,Ⅲ型防水套管

Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋,将翼环直接含在钢管上。

(2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管,若室外水位低采用刚性防水套管。

15.一般水表管径比管道管径小一号。

16.给水支管上凡是接两个以上供水点,支管均加活接头和法兰。若支管接水表除外。

17. 规定:洗脸盆(洗菜盆)上边缘距地800mm.

水嘴距脸盆上边缘200mm.

拖布池水嘴距拖布池上边缘300mm

座便给水距地250mm

脸盆给水距地450mm

18.立管出地面时必须加阀门和活接头。

19.消火栓:

单栓 DN65 规范:栓口向外,不应安装在门轴侧

双栓 DN65或DN50 消火栓箱厚度≥240mm

栓口中心距地单栓+自救卷盘 1.1m

20.水表的安装:

住宅 :阀门+水表

公共建筑 :阀门+水表+阀门

室外 :阀门+水表+阀门+泄水阀+减震等

21.清扫口:

接来两个及两个以上的卫生器具支管上应加清扫口,若有地漏可以不加。

立管检查口:最底层和最高层必须设置,每隔一至二层设置。

干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。

22.立管变径必须采用大小头,支管可以采用补心,如接水表变径。

23.排水管道弯头三通的选用:

横管与立管应采用90度斜三通或四通

横管与横管应采用45度三通或四通

立管与排水干管(如出户管)应用2个45度弯头或半径大于4倍D的90度弯头

24.存水弯:P型——蹲便 S型——脸盆、小便斗

基础知识

一、给水工程

(一)室外给水系统的分类

1.以地面水为水源的给水系统

2.以地下水为水源的给水系统

(二)室外给水系统形式:直流给水系统、循环给水系统、循序给水系统

(三)室内给水系统分类:生活、生产、消防

(四)室内给水系统组成:引入管、水表、管路、给水附件、升压贮水设备、室内消防设备

(五)室内给水系统压力组成:H=H1+H2+H3+H4

H1=引入管与最不利环路、最不利点的标高差

H2=沿程和局部阻力

H3=水表阻力

H4=出水水头(采暖循环泵只克服沿程和局部阻力,扬程35-40m)

(六)室内给水方式

1.简单给水方式

2.设置水箱给水方式

3.设置水泵给水方式

4.设置水池、水泵、水箱给水方式

5.分区给水方式

6.气压给水方式

7.变频给水方式

(七)室内给水系统管路图式:上分、中分、下分

(八)室内给水敷设方式:明装、安装(注:埋墙的镀锌钢管应做防腐)

二、排水工程

(一)污水及分类:生活、生产、雨雪水

(二)排水体制:合流、分流

(三)排水系统组成:室外、室内

三、供暖工程

(一)供暖系统分类

1.按使用热媒不同:热水、蒸汽、热风

2.按循环动力分:机械、自然

3.按供回水方式分:单管、双管

4.按供暖范围分:局部、集中、区域

(二)热水供暖系统的基本形式

1.上供下回双管

2.下供上回双管

3.垂直单管:顺序式、跨越式、可调节顺序式、倒流式

4.单一双管系统

5.水平单管系统

6.分区供暖

7同程、异程

(三)供暖系统主要设备

1.膨胀水箱:(循含泵吸入口)定压、排气、容纳膨胀水、信号作用

2.集气罐

3.伸缩器:(高层使用)波纹伸缩器、套筒伸缩器、自然胀力伸缩器

四、 通风与空调

(一)空调分类

1.按空气处理设备的设置分:

集中系统:空调机组直接供给各个房间

半集中系统:水冷机组—新风机组/风机盘管

全分散系统:水冷机组—风机盘管

2.按负担室内负荷所用的介质种类分:

全空气系统、全水系统、空气-水系统、冷剂系统

3.根据集中式空调处理空气来源分:封闭式、直流式、混合式

4.根据分部分:

空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔

(二)主要设备:空调机组、新风机组、风机盘管

(三)通风系统:

1.送排风系统:人防、地下室、车库(钢板、玻璃钢)

2.防排烟系统(钢板、玻璃钢、结构风道)

3.除尘系统

五、 锅炉分类及型号表示方法

(一)分类

1. 按用途分:工业、供暖、电站、机车

2. 按提供载热介质分:蒸汽、热水

3. 按结构分:火管、水管、水火管混合

4. 按燃料分:燃煤、燃油、燃气

5. 按燃烧方式分:手烧和机械

6. 按整装方式分:快装、组装、散装

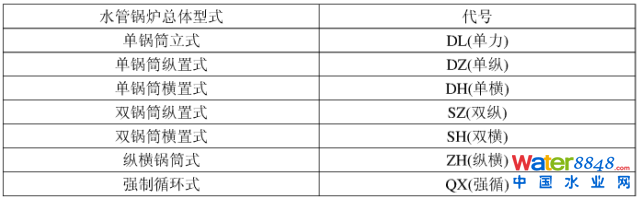

(二)型号表示方法

规范

一、给排水及采暖

1.阀门安装前应作强度性试验,从一批中抽10%,若抽取 10%合格率为95%或99.9%均为不合格。

强度性试验压力=公称压力*1.5;

严密性试验压力=公称压力*1.1

2.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。

3.管道上的冲压弯头外径应=弯道外径

普通冲压弯头 焊接钢管

无缝冲压弯头 无缝钢管

焊接钢管DN100 公称直径

无缝钢管 Φ100*4.5 外径*壁厚

螺旋焊管 D109*4.5 外径*壁厚

4.地下室或地下构筑物外墙有管道穿过时应采取防水措施,对于有严格要求的应作柔性防水套管。

刚性防水套管:一般设计未要求时采用;

柔性防水套管:设计要求部位、地下水位较高构筑物、水池;

5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施:

加伸缩节:给水、喷洒加橡胶软接头;冷冻水加不锈钢软接头

6.支架位置正确,应埋设平整牢固:

(1)设备、附件应设吊架、支架、托架

(2)末端、弯头、三通

(3)按规范间距均分排布(注:喷洒末端应作防晃支架)

7.固定支架与管道接触应牢靠严密。

8.滑动支架、滑拖和滑槽应留有3-5m间隙。

9.无热伸缩的管道吊架吊杆应垂直安装,有热伸长管道吊架吊杆应向热膨胀方向反向偏向。

10.固定在建筑构筑物上的管道支吊架不影响结构安全。

11.采暖、给水、热水系统立管管卡的设置:

(1)楼层高度≤5m,每层必须装1个

(2)楼层高度>5m,每层不得少于2个

(3)管卡安装高度距地1.5-1.8m,2个管卡匀称

(4)多层建筑给水、排水管径大于25mm时立管可以不加支架,但排水立管最底层应加管墩。

(5)排水铸铁、给水镀锌钢管立管应把支架做成落地卡。

12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管,给水、消防、喷洒、排水不必要加。

13.给水管道:镀锌钢管DN100螺纹连接,>DN100法兰或卡箍连接;

给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰;

给水铸铁管:水泥粘口或橡胶圈;

铜管:专用接头或焊接

螺栓拧紧后,突出螺母长度≤螺杆直径的1/2,螺纹连接应外露2-3扣。

14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件(如活接头)但若有水表、法兰阀门均不需加。

15.冷热水:上热下冷,左热右冷。

16.防腐处理:埋地排水铸铁管:沥青防腐;埋地钢管(包括镀锌钢管):三级防腐。

17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。

18.立式水泵减震不应采用弹簧减震器。

19.室内排水管材:U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。

带1个大便器的支管≥DN100,带1个大便槽的支管≥DN150,接3个以上卫生器具支管≥DN75

20.室内雨水管:给水铸铁管、给水塑料管、镀锌钢管、黑管(内防腐)

21.立管检查口每隔一层加一个,最底层和最高层带卫生器具必须加。

22.排水立管和主干管(如入户管)应作通球试验,球直径》排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通(带伸缩节)和阻火圈(或防火套管)。伸缩节间距不大于4米。

23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。(清通设备)

24.水平管与水平管道,水平管与立管应采用45度三通或45度四通,90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头(TY三通)。

25.排水通气管高出屋面300mm,必须大于积雪厚度(非上人屋面)北京规定为600mm。

26.通向室外排水管穿墙或基础必须下反时,应采用45度弯头或三通,并应在垂直管段设扫出口。

27.室内热水分为:全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩(弯头、方形胀力)

28.水管道应进行冲洗,罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验,密闭水箱应作水压试验。

29.卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。

给水管道距地高度:洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器(手动自闭式)600mm,立式小便器1130mm,挂式小便器1050mm

30.室内采暖钢管:焊接钢管《DN32螺纹连接,>DN32焊接

31.管道坡度:汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三,不得小于千分之二。汽水逆向流动,热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1%,坡向应利于排水和泄水。

32.平衡阀和调节阀(系统主干管)都具有方向,具有压力区间。

33.方型补偿器应有整根无缝钢管煨制。

34.散热器支管长度>1.5m时应安装管卡。

35.上供下回系统的热水干管变径应顶平偏心连接,蒸汽干管变径应底平偏心连接。

36.高温水(110-130度)加法兰或法兰阀门。

37.非高温水吊顶里的管道最好不用活接头,而用法兰阀门或丝扣阀门加一对法兰。

38.散热器带足片,14片以下2个腿,14片以上3个腿。20片以上拉条。

39.过滤器:水泵入口处加,较小。

40.除污器,采暖系统整个楼、换热站、锅炉房回水管家除污器,较大。

除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。

二、通风空调

1.工程中所选用的外购风管,还必须提供相应的产品合格证明文件或进行强度和严密性的验证。

2.通风管道规格的验收,风管以外径或外边长为准,风道以内径或内边长为准,非规则椭圆形风管参照矩形风管,并以长径平面边长及短径尺寸为准。

3.镀锌钢板及各类含有复合保护层的钢板,应采用咬口连接或铆接,不得采用影响其保护层防腐性能的焊接连接方法。

4.风管的密封应以板材连接的密封为主,可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求,密封面宜设在风管的正压侧。

5.风管材质:普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢(相应的玻璃布层数不少于规范规定,其表面不得出现反卤或严重泛霜)

6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料,其耐火等级应符合设计的规定。

7.复合材料风管的覆面材料必须为不燃材料。

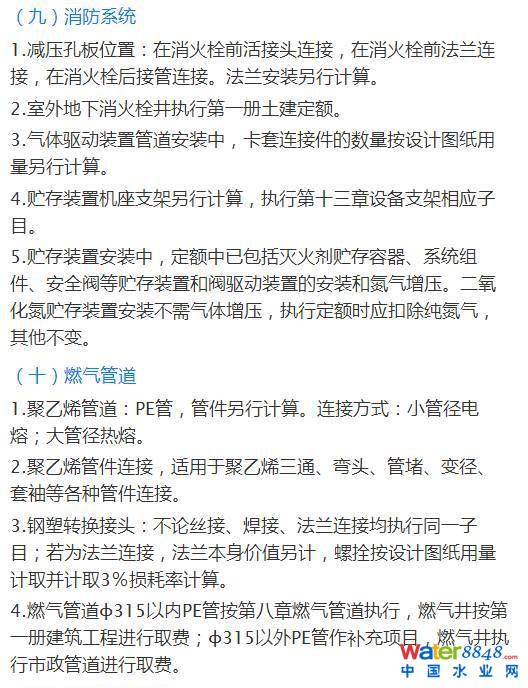

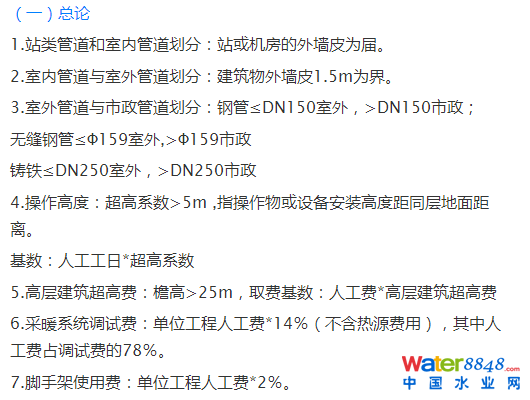

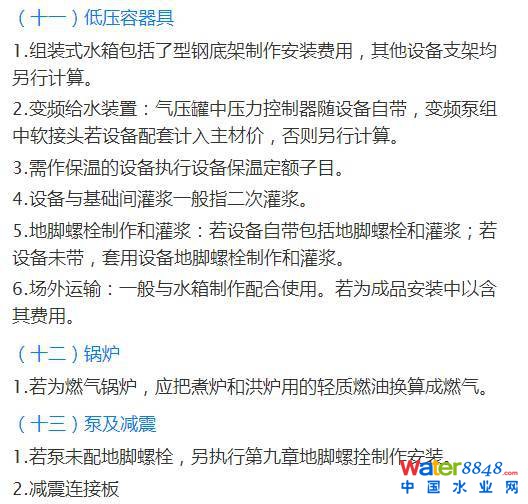

定额

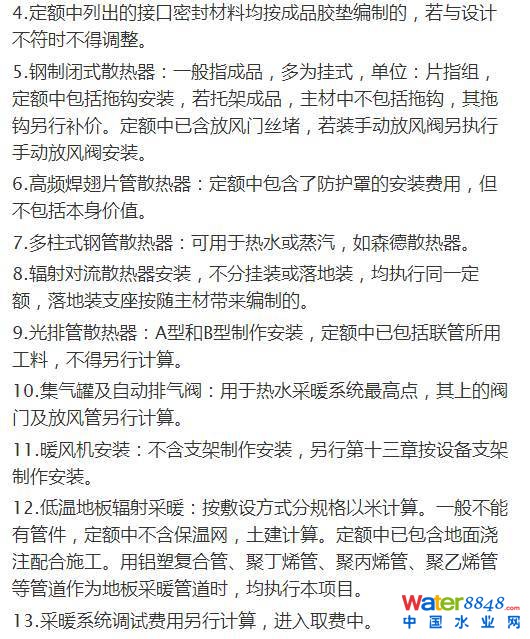

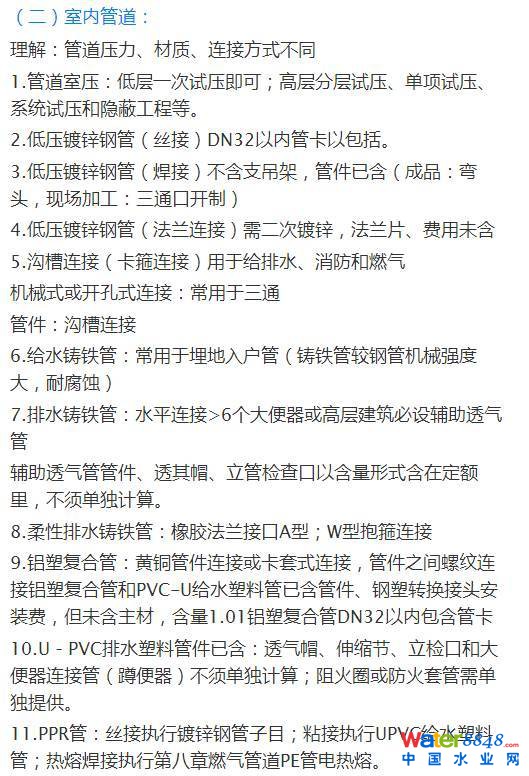

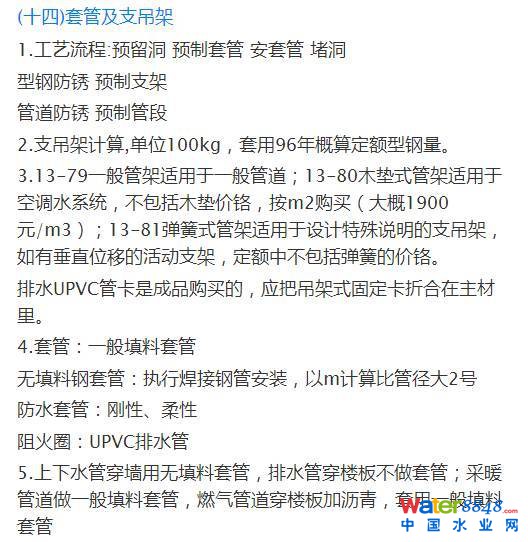

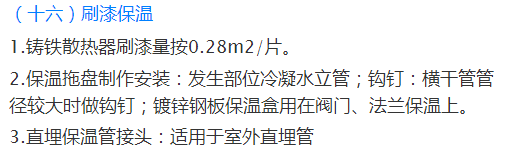

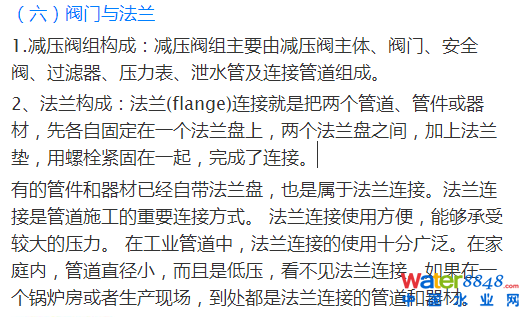

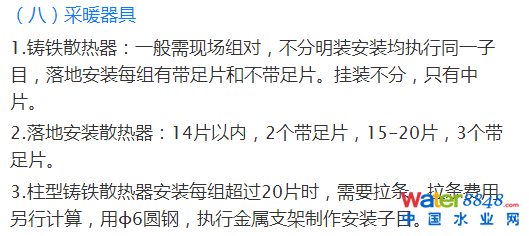

一、排水、采暖定额

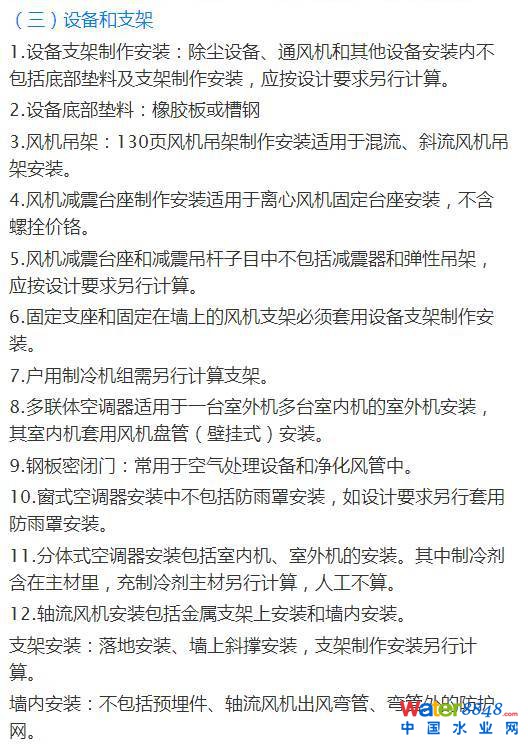

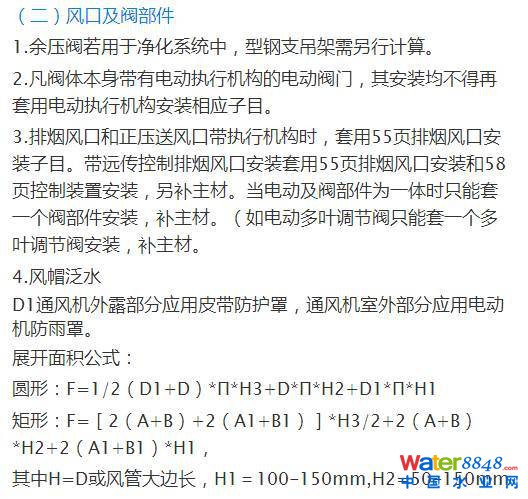

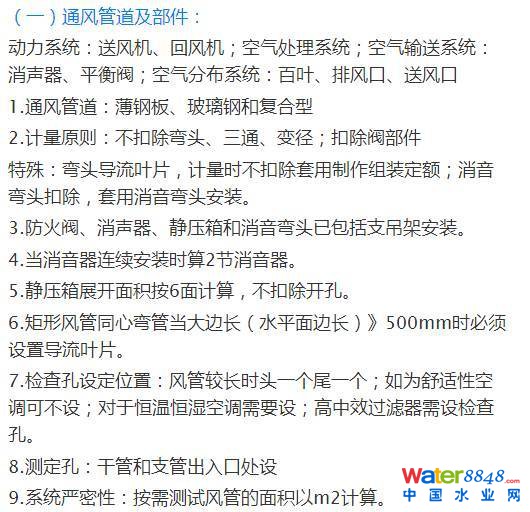

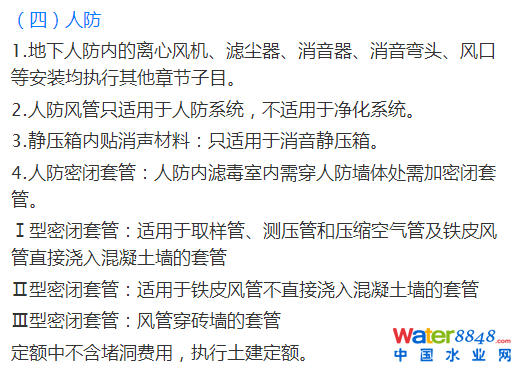

二、通风、空调定额

(内容来源于网络)

住房和城乡建设部

主办单位

北京工业大学

1

2

3

820840

840905

905930

9501015

29.题目:城市污水包埋菌脱氮技术研究

报告人 :北京工业大学 李军 教授 /博导

10151035

30.题目:污水处理厂提标改造的GBR工艺

31.题目:高效潜污泵及其系统在提标改造中的应用

报告人:泽尼特泵业(苏州)有限公司 陈剑皓 销售经理

32.题目:水与空气,无油螺杆鼓风机在污水处理中的应用

33.题目::超微孔曝气器实用案例中的性能分析

34.题目:南方地区污水处理厂提标改造技术及案例分析

13:25—13:55

35.题目: A2/O不宜作为污水处理升级改造工艺

36.题目:探索未来污水厂“绿色、生态、可循环”技术之路

报告人:江苏绿尚环保科技有限公司 黄超 技术总监

37.题目: 类Ⅳ类污水处理厂提标改造的技术应用

38.题目:污水厂原址扩容提标实例——李村河污水厂MBBR工艺总结

39.题目:污水处理厂提标改造应用实例

40.题目: 两级生物滤池组合超滤膜工艺用于市政污水一级A+提标改造工程初探

41.题目:分散式BAF污水处理站改造的几点思考

42. 题目:提标改造设计运行的实践和思考

16:45—17:10

43.题目:青岛市污水处理概况及提标面临问题与建议

44.题目:七格污水处理厂提标改造实践

45.题目:类四类水质标准下的技术对策

46.题目 : 污水污泥厂臭气密闭收集处理工艺

47.题目:关于污水处理厂提标改造的几个问题与建议

抽奖

4

5

6

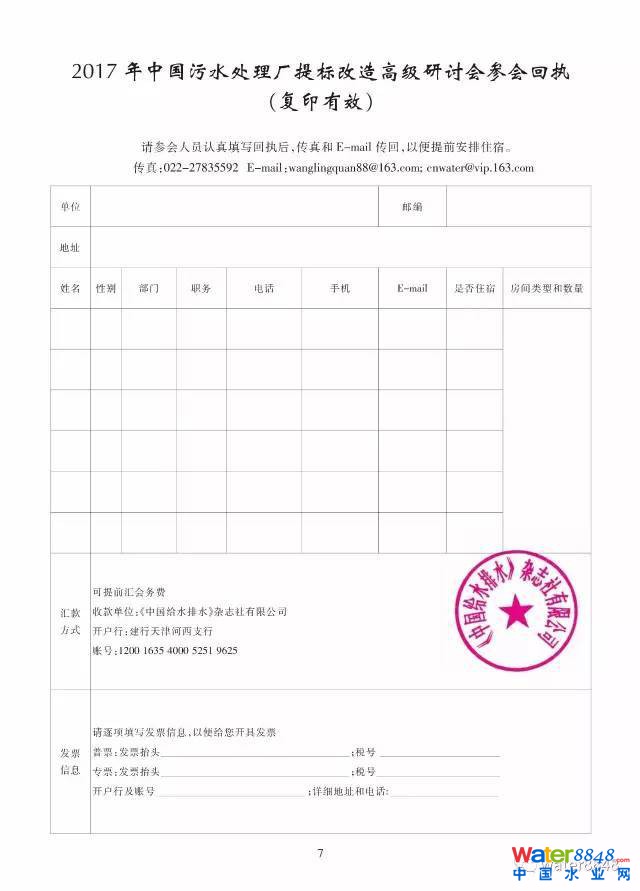

会务费:

住宿:

单位



邮 编



地址



姓名

性别

部门

职务

电话

手机

E-mail

是否

住宿






汇款

方式



发票

信息

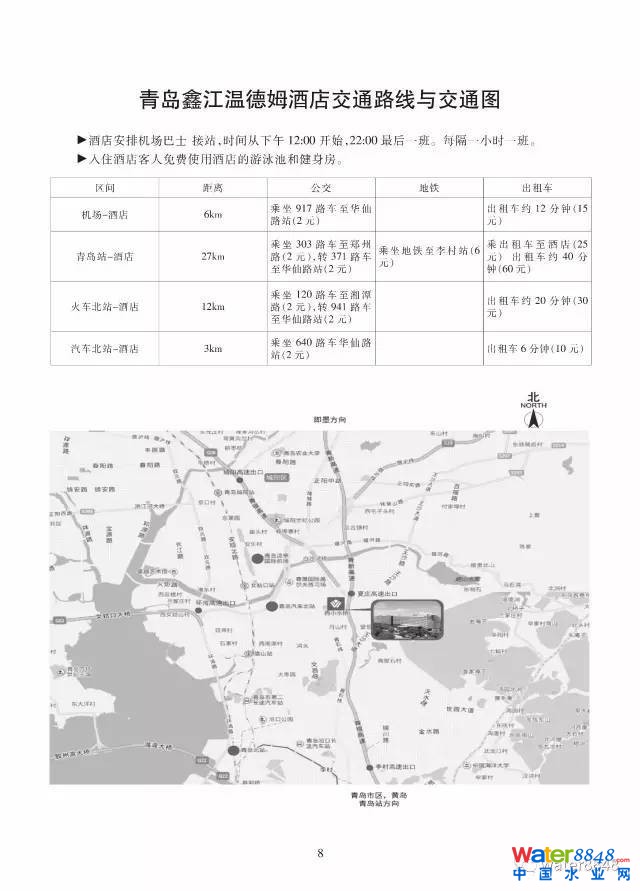

区间

距离

公交

地铁

出租车



6km



/




27km




12km



/




3km



/



同时对改造和新建工程进行了能耗追踪,一期和二期吨水电耗从改造前的;降至;三期新建工程吨水电耗为,出水标准提高而能耗降低,主要源于采用微动力混合池型,取消推流器,降低推流器电耗;同时,悬浮填料填充率增加,大幅提高氧利用率,降低曝气能耗。



微信扫一扫关注中国水业网/>
</div>
<div class=

[ 行业资讯搜索 ]  [ ]  [ 打印本文 ]  [ 关闭窗口 ]


0条 [查看全部]  相关评论


推荐图文
2024年水务春晚 直播时间:2024年1月18日(周四)18:00—22:00 2024-01-18 18:00:00 开始 《以物联网技术打造新型排水基础设施》 直播时间:2024年1月11日(星期四)15:00 2024-01-11 15:00:00 开始--刘树模,湖南清源华建环境科技有限公司董事长,清华大学硕士研究生
WPE网络报告:作者-审稿-编辑视野下的高水平论文 直播时间:2024年1月10日(星期三)19:00 2024-01-10 19:00:00 开始 核心期刊:中国给水排水》继续入编北大《中文核心期刊要目总览》 中国给水排水核心科技期刊
直播丨《城镇供水管网漏损控制及评定标准》宣贯会 直播时间:2023年12月27日 09:30—11:00 2023-12-27 12:00:00 开始 【直播】【第五届水利学科发展前沿学术研讨会】王浩院士:从流域视角看城市洪涝治理与海绵城市建设
先进水技术博览(Part 13)|水回用安全保障的高效监测技术 中国城镇供水排水协会城镇水环境专业委员会2023年年会暨换届大会 直播时间:2023年12月16日(周六)08:30—18:00 2023-12-16 08:30:00 开始
第二届欧洲华人生态与环境青年学者论坛-水环境专题 直播时间:2023年12月9日(周六)16:00—24:00 2023-12-09 16:00:00 开始 JWPE网络报告:综述论文写作的一点体会 直播时间:2023年11月30日(星期四)19:00 2023-11-30 19:00:00 开始
WaterInsight第9期丨强志民研究员:紫外线水消毒技术 再生水 水域生态学高端论坛(2023)热带亚热带水生态工程教育部工程研究中心技术委员会会议 直播时间:2023年11月29日(周三) 09:00—17:40 2023-11-29 09:00:00 开始
中国给水排水直播:智慧水务与科技创新高峰论坛 直播时间:2023年11月25日(周六) 13:30 2023-11-25 13:30:00 开始 中国水协团体标准《城镇污水资源与能源回收利用技术规程》宣贯会通知 中国城镇供水排水协会
2023年11月14日9:00线上举行直播/JWPE网络报告:提高饮用水安全性:应对新的影响并识别重要的毒性因素 直播主题:“对症下药”解决工业园区污水处理难题   报告人:陈智  苏伊士亚洲 技术推广经理 直播时间:2023年11月2日(周四)14:00—16:00 2023-11-02 14:00:00 开始
10月29日·上海|市政环境治理与水环境可持续发展论坛 BEST第十五期|徐祖信 院士 :长江水环境治理关键      直播时间:2023年10月26日(周四)20:00—22:00 2023-10-26 20:00:00 开始
《水工艺工程杂志》系列网络报告|学术论文写作之我见 直播时间:2023年10月19日(周四)19:00 2023-10-19 19:00:00 开始 污水处理厂污泥减量技术研讨会 直播时间:2023年10月20日13:30-17:30 2023-10-20 13:30:00 开始
技术沙龙 | 先进水技术博览(Part 12) 直播时间:10月14日(周六)上午10:00-12:00 2023-10-14 10:00:00 开始 直播题目:苏伊士污泥焚烧及零碳足迹概念污泥厂 主讲人:程忠红 苏伊士亚洲 技术推广经理  内容包括: 1.	SUEZ污泥业务产品介绍 2.	全球不同焚烧项目介绍 3.	上海浦东污泥焚烧项目及运营情况
中国给水排水第十四届中国污泥千人大会参观项目之一:上海浦东新区污水厂污泥处理处置工程 《水工艺工程杂志》系列网络报告 直播时间:2023年9月26日 16:00  王晓昌  爱思唯尔期刊《水工艺工程杂志》(Journal of Water Process Engineering)共同主
海绵城市标准化产业化建设的关键内容 结合项目案例,详细介绍海绵城市建设的目标、技术体系及标准体系,探讨关键技术标准化产业化建设的路径,提出我国海绵城市建设的发展方向。 报告题目:《城镇智慧水务技术指南》   中国给水排水直播平台: 主讲人简介:  简德武,教授级高级工程师,现任中国市政工程中南设计研究总院党委委员、副院长,总院技术委员会副主任委员、信息技术委员会副主
第一轮通知 | 国际水协第18届可持续污泥技术与管理会议 主办单位:国际水协,中国科学院  联合主办单位:《中国给水排水》杂志社 等 技术沙龙 | 先进水技术博览(Part 11) 直播时间:8月19日(周六)上午10:00-12:00 2023-08-19 10:00:00  广东汇祥环境科技有限公司  湛蛟  技术总监  天津万
中国水业院士论坛-中国给水排水直播平台(微信公众号cnww1985):自然—社会水循环与水安全学术研讨会 WaterInsight第7期丨掀浪:高铁酸钾氧化技术的机理新认知及应用 直播时间:2023年8月5日(周六)上午10:00-11:00 2023-08-05 10:00:00 开始
直播:“一泓清水入黄河”之山西省再生水产业化发展专题讲座 直播时间:2023年7月23日(周日 )08:00-12:00 2023-07-23 08:00:00 开始 珊氮自养反硝化深度脱氮技术推介会 直播时间:2023年7月21日(周五)
欧仁环境颠覆性技术:污水厂扩容“加速跑”(原有设施不动,污水处理规模扩容1倍!出水水质达地表水准IV类标准!),推动污水治理提质增效。  诚征全国各地污水厂提标扩容工程需求方(水务集团、BOT公司、设 直播预告|JWPE网络报告:自然系统中难降解污染物去除的物化与生化作用及水回用安全保障 中国给水排水
直播题目: 高排放标准下污水中难降解COD的去除技术     报告人:苏伊士亚洲 技术推广经理 程忠红 WaterTalk|王凯军:未来新水务 一起向未来  For and Beyond Water 中国环境科学学会水处理与回用专业委员会以网络会议形式举办“水与发展纵论”(WaterTalk)系列学术报
5月18日下午 14:00—16:00 直播  题目: 高密度沉淀池技术的迭代更新 主讲人: 程忠红 苏伊士亚洲 技术推广经理  大纲:  高密池技术原理 不同型号高密池的差异和应用区别 高密池与其他 BEST|绿色低碳科技前沿与创新发展--中国工程院院士高翔教授  直播时间:2023年4月30日 14:00—16:00 2023-04-30 14:00:00 开始
日照:“碳”寻乡村振兴“绿色密码”  凤凰网山东    乡村生态宜居,乡村振兴的底色才会更亮。我市坚持乡村建设与后续管护并重,市、区、镇联 BEST论坛讲座报告第十三期(cnwww1985):全球碳预算和未来全球碳循环的不稳定性风险 The global carbon budget and risks of futur
国际水协IWA 3月17日直播:3月17日 国际水协IWA创新项目奖PIA获奖项目介绍分享会 直播时间:2023年3月17日 9:00—11:30 2023-03-17 09:00:00 开始 中国给水排水直播:云中漫步-融合大数据、人工智能及云计算的威立雅智慧水务系统Hubgrade 直播时间:2023年3月15日
中国给水排水直播平台会议通知 | 2023污泥处理处置技术与应用高峰论坛(清华大学王凯军教授团队等) 中国污水千人大会参观项目之一: 云南合续环境科技股份有限公司  海口市西崩潭水质净化中心
中国给水排水 Water Insight直播:刘锐平  清华大学 环境学院 教授 博士生导师—高浓度硝酸盐废水反硝化脱氮过程强化原理与应用 会议时间:2023.1.7(周六)10:00—11:00 智慧水务的工程全生命周期实践分享 直播时间:2023年1月6日 15:00-16:00 对话嘉宾:窦秋萍  华霖富水利环境技术咨询(上海)有限公司  总经理 主持人:李德桥   欧特克软件(中国)有限
苏伊士 直播时间:12月30日14:00-16:00直播题目:污泥处理处置的“因地制宜和因泥制宜” 主讲人:程忠红,苏伊士亚洲  技术推广经理 特邀嘉宾:刘波 中国市政工程西南设计研究总院二院总工 教 苏伊士 直播时间:12月27日14:00-16:00;复杂原水水质下的饮用水解决方案    陈智,苏伊士亚洲,技术推广经理,毕业于香港科技大学土木与环境工程系,熟悉市政及工业的给水及污水处理,对苏伊士
曲久辉  中国工程院院士,美国国家工程院外籍院士,发展中国家科学院院士;清华大学环境学院特聘教授、博士生导师;中国科学院生态环境研究中心研究员 基于模拟仿真的污水处理厂数字化与智慧化:现状与未来 直播时间:2022年12月28日(周三)9:30—12:00
2022城镇溢流污染控制高峰论坛|聚焦雨季溢流污染控制的技术应用与推广 中国给水排水 王爱杰 哈尔滨工业大学教授,国家杰青,长江学者,国家 领军人才:广州大学学术讲座|低碳水质净化技术及实践 直播时间:2022年12月18日 9:30
国际水协会哥本哈根世界水大会成果分享系列网络会议 直播时间:2022年12月15日 20:00—22:00 德国专场直播主题:2022 中国沼气学术年会暨中德沼气合作论坛 2022 中国沼气学术年会暨中德沼气合作论坛德国专场 时间:2022年12月20日  下午 15:00—17:00(北京时间)
2022中国沼气学会学术年会暨第十二届中德沼气合作论坛的主论坛将于12月15日下午2点召开 技术交流 | 德国污水处理厂 计算系列规程使用介绍 城建水业
WaterInsight首期丨王志伟教授:膜法水处理技术面临的机遇与挑战 直播时间:2022年12月10日 10:00—11:00 处理工艺专场|水业大讲堂之六——城市供水直饮安全和智慧提质 直播时间:2022年12月8日 8:30—12:15
建设管理专场|水业大讲堂之六——城市供水直饮安全和智慧提质 直播时间:2022年12月7日 14:00—17:15 国际水协会哥本哈根世界水大会成果分享系列网络会议 直播时间:2022年12月8日 20:00—22:00
Training Course for Advanced Research & Development of Constructed Wetland Wastewater Treatment Tech 12月3日|2022IWA中国漏损控制高峰论坛 直播时间:2022年12月3日(周六)9:00—17:00 2022-12-03 09:00:00 开始
国际水协会哥本哈根世界水大会成果分享系列网络会议(第八期) 直播时间:2022年12月1日 20:00—22:00 2022-12-01 20:00:00 开始 中国给水排水直播:智慧输配专场|水业大讲堂之六——城市供水直饮安全和智慧提质 直播时间:2022年11月30日 14:00—17:05 2022-11-30 14:00:00 开始
国际水协会哥本哈根世界水大会成果分享系列网络会议(第七期) 直播时间:2022年11月25日 20:00—22:00 2022-11-25 20:00:00 开始 国标图集22HM001-1《海绵城市建设设计示例(一)》首次宣贯会   直播时间:2022年11月24日 13:30—17:30
中国给水排水直播平台 【 李玉友,日本国立东北大学工学院土木与环境工程系教授,博导,注册工程师】颗粒污泥工艺的研究和应用:从UASB到新型高效脱氮和磷回收 中国建科成立70周年|市政基础设施绿色低碳发展高峰论坛   直播时间:2022年11月22日 13:30—18:25   2022-11-22 13:30:00 开始
国际水协会哥本哈根世界水大会成果分享系列网络会议(第六期)   直播时间:2022年11月22日 20:00—22:00 会议预告| 国际水协会哥本哈根世界水大会成果分享系列网络会议(第五期) 中国给水排水
奋进七十载 起航新征程|中国市政华北院第十届科技工作会议暨庆祝建院七十周年大会  直播时间:2022年11月18日 9:30   2022-11-18 09:00:00 开始 樊明远:中国城市水业的效率和服务要做一个规范     樊明远 世界银行高级工程师
黄绵松  北京首创生态环保集团股份有限公司智慧环保事业部总经理,正高级工程师  获清华大学博士学位:海绵城市系统化运维的挑战与实践  直播时间:2022年11月16日 18:30  黄绵松  北京 全国节水高新技术成果展云端活动周寻水路  污水回用专场      转发直播赠送  中国给水排水电子期刊  !!!  直播抽奖 100份 中国给水排水电子期刊  !!!
首届全国节水高新技术成果展即将开幕,同步举行的节水时光云端活动周”也将于2022年11月15日10:00-12:00 、14:30-17:00,在云端与水务行业的专家朋友见面!    在这即将到来激动 会议预告| 国际水协会哥本哈根世界水大会成果分享系列网络会议(第四期) 中国给水排水
国标图集22HM001-1《海绵城市建设设计示例(一)》首次宣贯会 国际水协会哥本哈根世界水大会成果分享系列网络会议 直播时间:2022年11月3日 16:00—18:00 2022-11-03 16:00:00 开始
中国给水排水直播 会议预告 | 国际水协会哥本哈根世界水大会成果分享系列网络会议 国合环境 精彩预告 | 黄河中上游水环境国际论坛·颗粒污泥水处理创新与应用  来源:《中国给水排水》
全球环境科学高峰论坛系列讲座( BEST):电活性微生物:生物地球化学循环、生物能提升、生物修复、金属腐蚀以及新型电子设备    报告人:马萨诸塞州州立大学-阿默斯特分校的Derek Lovley教授 彭永臻院士直播预告丨城市污水生物脱氮除磷新技术与发展/2022年中国污泥大会(第十三届)/工业污泥大会/固废大会/渗滤液大会
直播预告 | 8月21日 中外雨水管理经验和挑战研讨会 中国给水排水    留德华人资源与环境学会  潘伯寿博士,于1991年在德国卡尔斯鲁厄大学获工学博士学位。曾受聘德国GKW工程设计及咨询公司,贝 清水绕村庄,农家换新颜 山东加快推进农村生活污水及黑臭水体治理--8月9日上午,山东省在日照市召开2022年全省东部片区农村生活污水和农村黑臭水体治理现场推进会,参会代表现场观摩学习了岚山区、高新区等
【水大会直播二位码】中国污水处理厂提标改造/污水处理提质增效/排水管网、水环境综合治理/再生水利用/水环境综合治理大会目次及报告日程 威立雅应对碳中和愿景的思路 原创 Veolia 威立雅水务技术
《中国给水排水》第十八届年会暨水安全保障及水环境综合整治高峰论坛日程 污水千人大会参观典型项目:长春英俊污水处理厂扩容提标改造项目技术介绍
中国给水排水直播预告 | 排水系统数字孪生的核心:借助排水模型开启全面诊断模式   窦秋萍  Vivian Dou   华霖富中国区总经理 中国给水排水2022年中国污水处理厂提标改造(污水处理提质增效)高级研讨会(第六届)邀请函 中国给水排水2022年中国排水管网大会(水环境综合治理)邀请函(污水千人大会同期会议)  中国给水排水
“高标准”下的苏伊士工业园区污水解决方案     来源:中国给水排水直播平台 水务企业如何实现智慧水务创新升级?这场直播告诉你:工业互联网专题第三期(汪秋婉 水务行业解决方案总监):百度智能云开物-智慧水务行业创新与升级
重要线上培训| 城镇排水管道养护与管理培训班你想知道的都在这里,6月9-11线上见! 城市供水管网的漏损跟踪及定位分析解决方案SimOn-Water
中国给水排水直播: 2022中国给水排水线上大会|《深入打好城市黑臭水体治理攻坚战实施方案》解读/《基于管网模型的污水管网外水入流量和入流点估计》 中国给水排水直播报告题目:协同超净化水土共治技术在流域河湖生态整体修复中的应用     报告人:张亚非 教授     上海交通大学电子信息与电气工程学院教授,亚太材料科学院院士,长江学者特聘教授,SC
重要线上培训:关于举办“《室外排水设计标准》(GB 50014-2021)宣贯  暨室外排水设计技能提升线上培训班”的通知 三位智慧水务专家同场直播 | 奥格科技 AWater 智慧水务解决方案云上分享会
中国给水排水直播 报告题目:“东京都下水道事业2021经营规划”解读和思考   报告人:孙跃平,东京都立大学土木工程硕士,教授级高工,日本国家注册技术士(P.E.Jp),亚太地区注册工程师(APEC QDTX型智慧推流器 | 南京贝特环保通用设备制造有限公司
推荐行业资讯
点击排行
