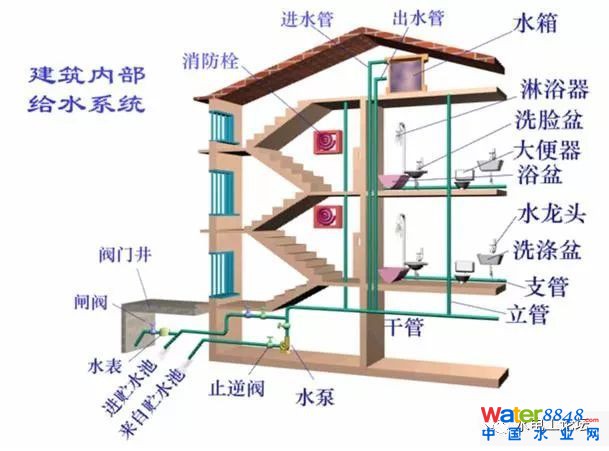

室内给排水系统的组成：

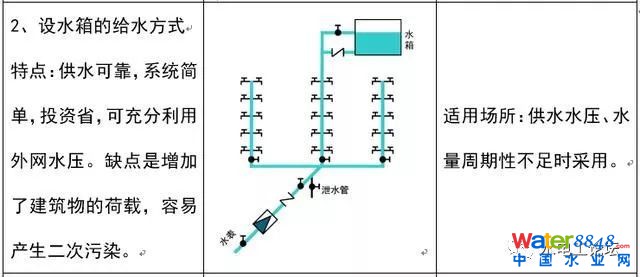

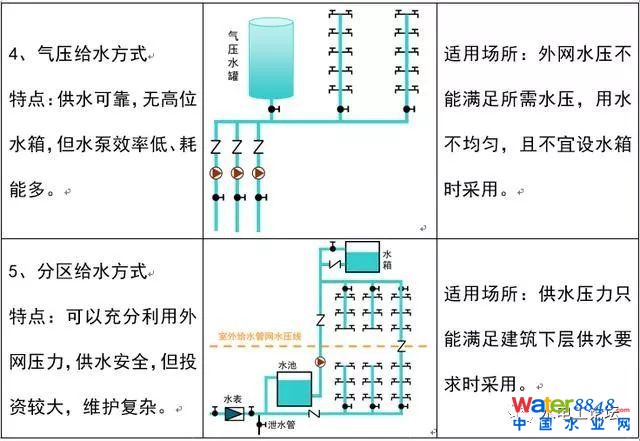

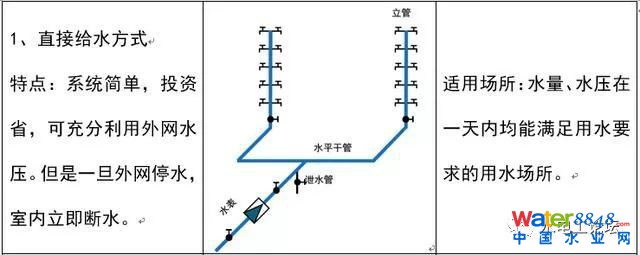

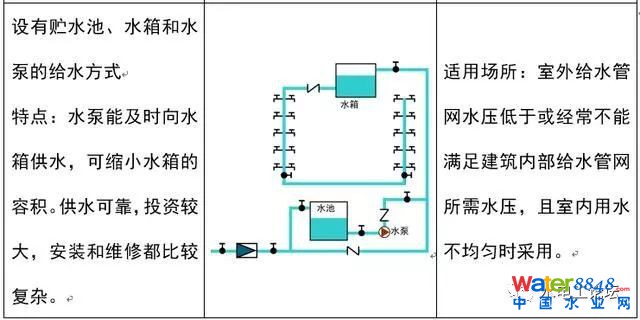

室内给水系统的给水方式：

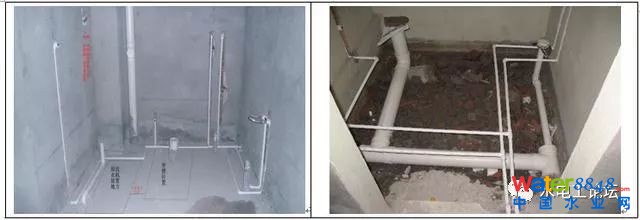

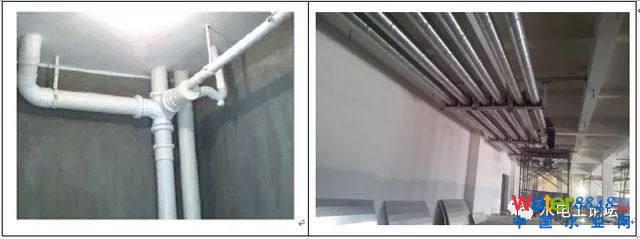

管道敷设方式：

1、给水管道有两种敷设方式：明装和暗装；

2、室内排水管道一般为明装，美观要求较高的场所可暗装。

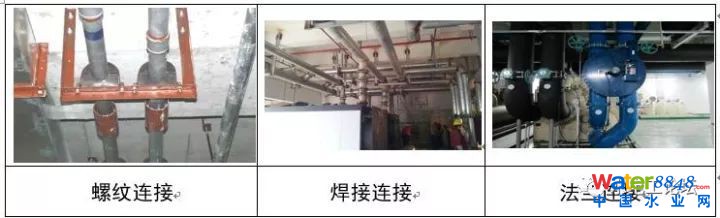

管道的连接方式：

1、螺纹连接（丝接）—主要适用于钢管、塑料管；

2、焊接连接—主要适用于钢管；

3、法兰连接—主要适用于钢管、铸铁管；

4、胶水粘接—主要适用于塑料管；

5、热熔连接—主要适用于PPR管、PE管；

6、电熔连接—主要适用于PE管；

7、承插连接—主要适用有铸铁管；

8、卡箍连接—主要适用于钢管（一般用于消防系统）；

9、压接连接—主要用于薄壁不锈钢管。

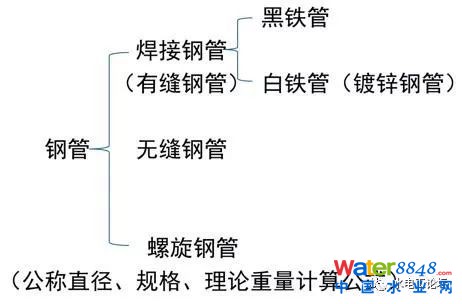

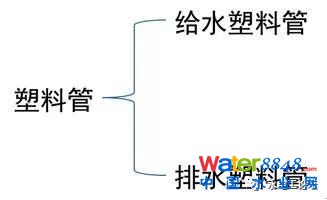

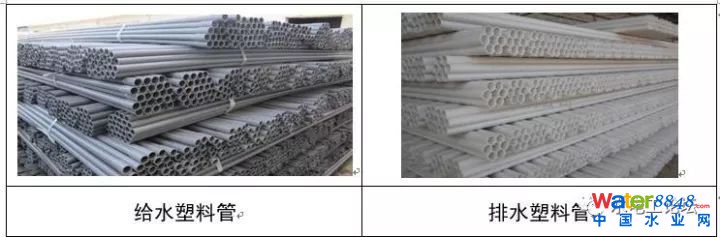

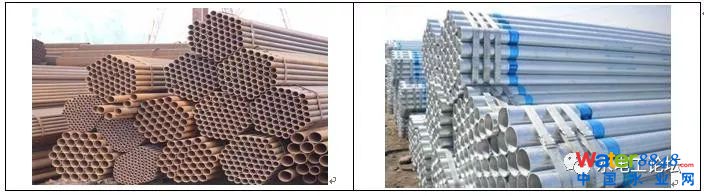

常用材料：

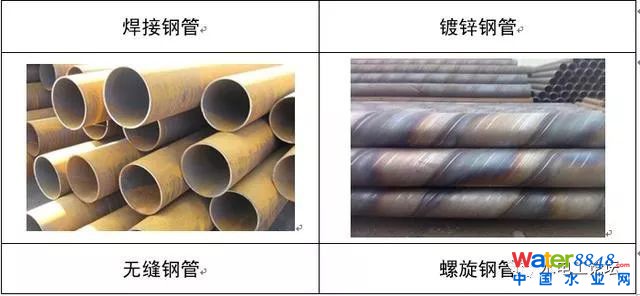

常用材料：

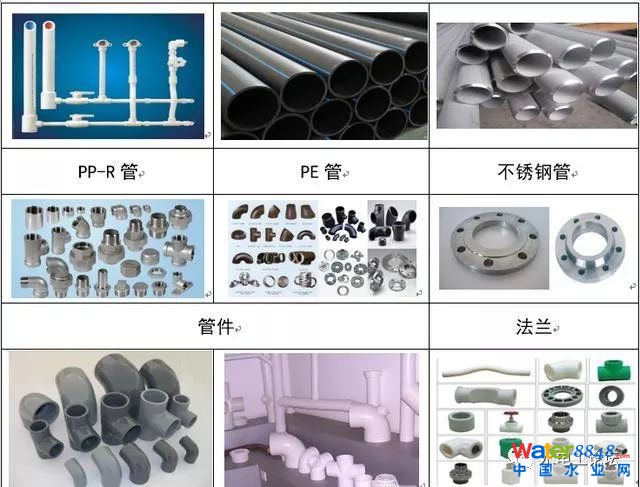

其他常用管材：PP-R管、PE管、不锈钢管。

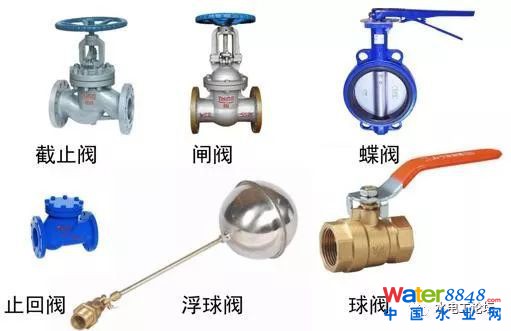

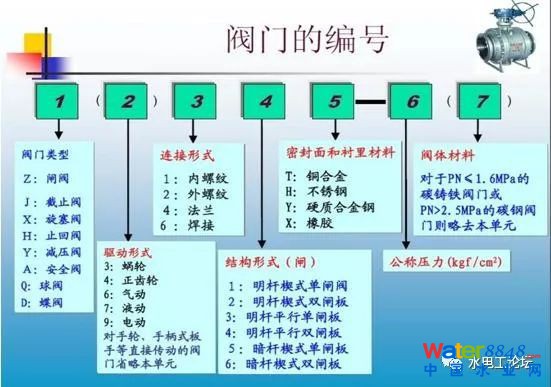

阀门：

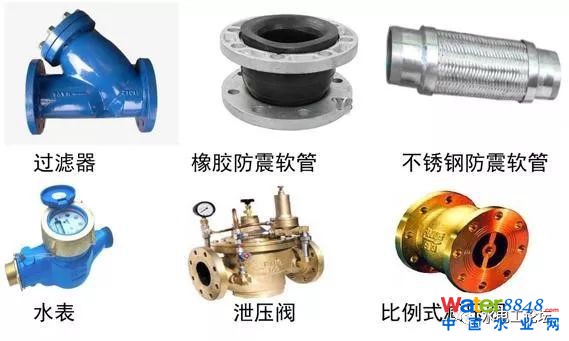

过滤器、软管：

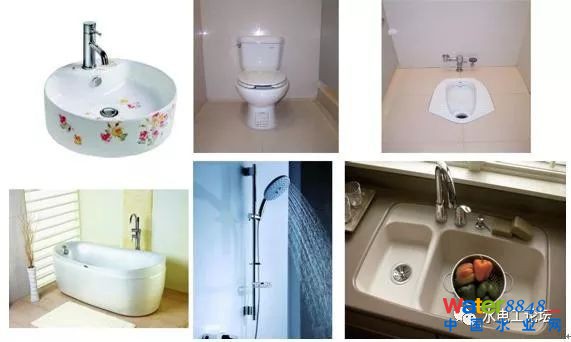

卫生洁具：

识图方法：

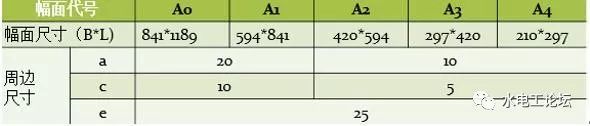

图纸尺寸：

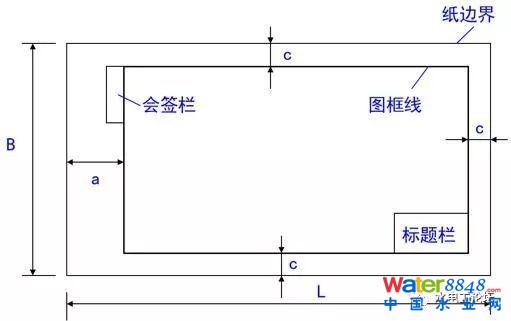

保留装订线图纸：

图纸比例：

平面图选用比例，常用1:200、1:100、1:50；

系统图常选用的比例1:100、1:50，但一般不按比例绘制。

给水排水工程图中的常用图例：

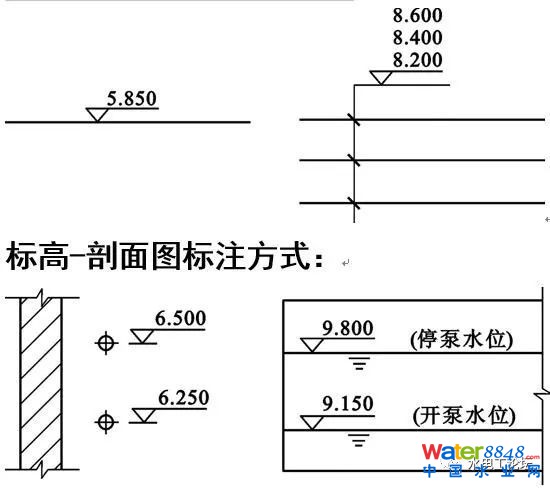

标高-平面图标注方式：

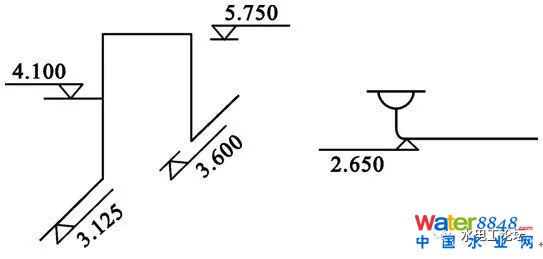

标高-轴测图标注方式：

标高注意点：

1、室内标高一般标注的是相对标高，即相对正负零的标高；

2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；

3、标高按标注位置分为：顶标高、中心标高、底标高；

4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注：

管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

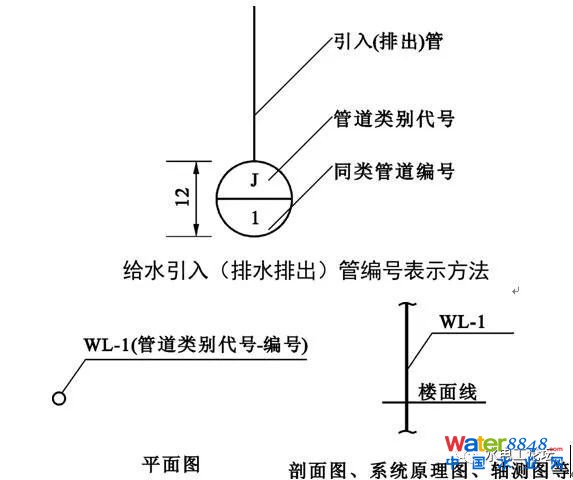

管路编号：

（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。

建筑给排水施工图的主要内容：

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图：

给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。平面图上管道都用单线绘出，沿墙敷设时不注管道距墙面的距离。

系统图：

系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.00应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。

施工详图：

凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准图，施工详图宜首先采用标准图。

绘制施工详图的比例以能清楚绘出构造为根据选用。施工详图应尽量详细注明尺寸，不应以比例代替尺寸。

设计施工说明及主要材料设备表：

用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施，或施工方法要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。工程选用的主要材料及设备表，应列明材料类别、规格、数量，设备品种、规格和主要尺寸。

此外，施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序，写出图纸目录。

建筑给排水施工图的识读：

基本方法：先粗后细，平面、系统多对照。

阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

平面图的识读：室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时，应该掌握的主要内容和注意事项如下：

(1)查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2)弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3)查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

(4)消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5)在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6)对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

系统图的识读：

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时，应掌握的主要内容和注意事项如下：

(1)查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

(2)查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3)系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。

详图的识读：

室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。

这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。
