ORC余热发电
基本原理:

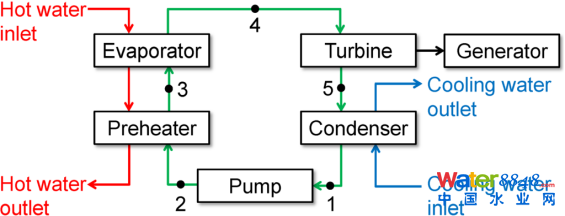

有机朗肯循环 (ORC) 发电系统,针对热水、蒸汽、烟气中低温余热(80-300℃)进行回收发电,其原理利用有机工质低沸点特性,在中低温条件下可以获得较高的蒸汽压力,推动透平膨胀机做功,从而将废弃的低品位余热转换为高品位的电能,提高能源利用效率。主要由余热锅炉(或换热器)、透平、冷凝器和工质泵四大部套组成,其工作原理如图所示:
技术特点:
1、效率高,系统构成简单,不需要设置除氧、除盐、排污及疏放水设施;凝结器里一般处于略高于环境大气压力的正压,不需要设置真空维持系统。
2、透平进排气压力高,所需同流面积较小,透平尺寸小。
3、使用干流体时,余热锅炉中不必设置过热段,工质蒸汽直接以饱和气体透平膨胀做工。
4、可实现远程控制,无人值守,需要极少的运行,维修人员,运行成本很低。
5、单机容量可从及KW到数千KW。
6、系统部件,设备可实现比准模块化生产,能缩短安装周期,降低制造成本。
适用条件:
适用于温度高于80℃以上的低温余热源
应用领域:
广泛应用于冶金、钢铁、水泥、陶瓷、玻璃、化工、轻纺等大中型工业窑炉中低温烟气余热及工业生产中产生的大量低温余热液体。
