城市污泥背景
近年来污水处理产业得到长足发展,随之而来污泥总量大幅度提升。大部分污泥都没有安全处理直接排入环境,其中含有大量污染物,包括病原微生物、氮磷、有机污染物、重金属和盐分等,给土壤和水源造成很大的风险,带来了二次污染。
环保总量函【2016】391号《关于加强城镇污水处理设施污泥处理处置减排核查核算工作的通知》等环保政策的发布,对城镇污泥处理处置的规范性核查提到了新的高度,将污泥处理处置与减排核查正式捆绑,各级政府已对污泥的处理处置加大了政策支持力度和财政扶持。
污泥的目前处理方向
目前污泥处置方式中,土地填埋占63%、污泥发酵+农用约占13%、污泥自然干化综合利用占5.4%、污泥焚烧占1.8%、污泥露天堆放16.8%。事实上土地填埋、露天堆放的污泥绝大部分属于随意处置,真正实现安全处置的比例不超过20%。
这些年来借鉴国外经验,国内对污泥处置的技术进行了长时间的摸索,污泥处理行业形成了好氧发酵或厌氧消化+土地利用;干化+焚烧这两条主流可行的技术流派。
“稳定化、无害化、减量化、资源化” 是污泥处理的基本原则。干化焚烧和发酵堆肥这两条技术路线各有各的优势,干化焚烧在减量化、稳定化、无害化上有优势,发酵堆肥在资源化上有优势。结合国内现状,发酵后的污泥减量少,产生大量所谓肥料在现行政策下很少地方能使用,通常还是填埋了事,所以发酵堆肥在很多环节上有着不确定性,而干化焚烧在确定性和简单性上有优势。
污泥干化焚烧工艺流程简介
结合国外干化焚烧技术,根据国内污泥现状,与哈工大动力学院及山东大学能源动力工程学院联合开发了新的污泥干化焚烧系统,该系统流程为:
1、将污水处理厂含水率95%以上的污泥通过高压隔膜板框 压滤机进行机械干化,干化后污泥含水率在60%-65%;
2、60%-65%含水率的污泥经传送带进入碟片式蒸汽干燥机中,利用高温蒸汽干化将含水率降低到20%-30%;
3、含水率20%-30%的污泥进入专用焚烧炉中进行高温焚烧;焚烧后产生的热量转化为高温蒸汽作为热源进入碟片式蒸汽干燥机,干燥后续的湿污泥;
4、焚烧产生的烟气先在炉内采用SNCR脱硝系统对氮化物 进行处理,再由水射流净化器进行除尘和脱硫,排放完全达标。
压滤机从污泥中分离出的污水、蒸汽干燥机产生的污水、水射流净化器除尘和脱硫产生的污水都重新回到污水池,由原有的污水处理系统进行处理。
整个污泥干化焚烧系统与原有的污水处理系统形成一个闭环,污泥在厂内直接进行了完整的处理,在排放上和污水处理厂无缝对接,成为污水处理厂的配套污泥处理车间。

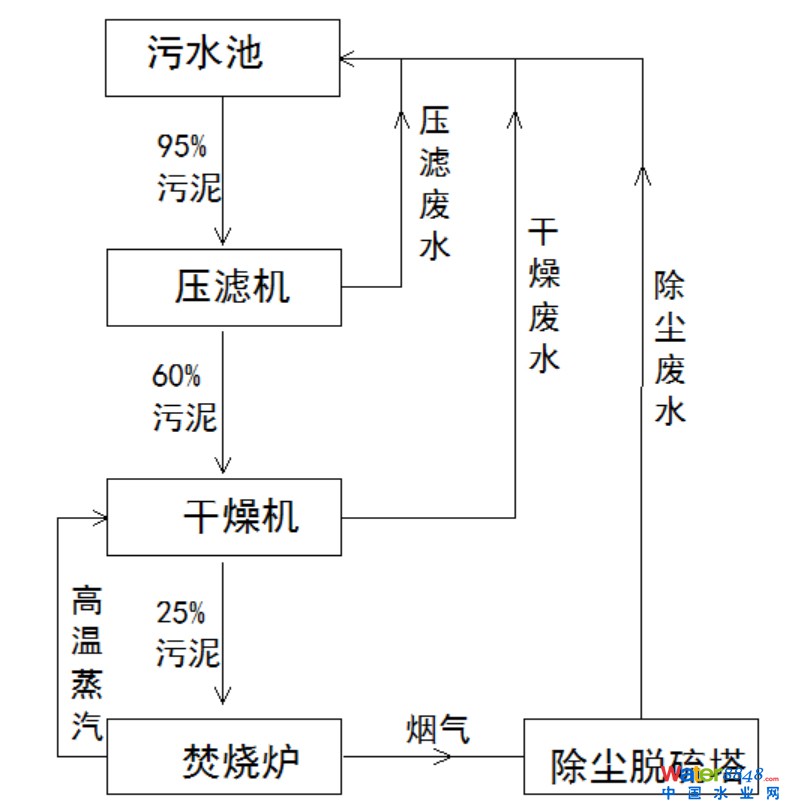

污泥干化焚烧工艺流程图
