地下污水处理厂，是趋势，还是挑战?7月14日，由清华大学环境学院、中国水环境集团主办，E20环境平台协办的清华大学工程博士高峰论坛在清华大学环境学院举办，本期论坛聚焦地下污水处理厂建设。桑德国际执行董事兼行政总裁张景志做了关于“桑德在地下污水处理厂的创新与思考”的主题分享，以下为文字实录。
对地下污水处理厂的创新与思考，需要从三个方面阐述：第一，桑德在地下污水处理厂的创新与实践;第二，北京肖家河污水处理厂实例介绍;第三，地下污水处理厂的发展前景。
桑德对地下污水处理厂的创新与实践
对于地下污水处理厂，桑德的创新理念来自于6个方面
第一，城区污水处理厂不增加用地情况下的提标、扩容改造。大城市的地下污水处理厂受用地因素的影响非常大。在未来，城区污水处理厂提标改造扩容过程当中，会有一大批地下污水处理厂涌现。
第二，生态景观及环境友好要求。地下污水处理厂在环境友好方面的优势是地上水厂无法比拟的，这点毫无疑问。
第三，基于完整产业链的技术工艺、工程建设、运营管理的能力准备。做地下水厂，在一定程度上对企业是一种考验，每一个工艺环节，包括建设环节，都要求非常严格，建成后再完善的难度非常大。
第四，出水水质要达到再生水要求。地下水厂出水水质达不到一定标准建完意义不大。
第五，处理规模达到一定要求。如果地下水厂建一两万吨，意义不大，而要建十万吨、二十万吨的大规模，而且更侧重在城市建。
第六，社会效益、环境效益、经济效益相对均衡。现在中国出现了地下污水处理厂，一定是社会环境发展的要求，而且现在的经济能力也足以支持行业做地下水厂。
桑德的实践

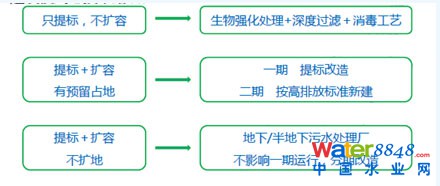

对于城市污水厂提标、改建要求，因地制宜，采用不同的建设模式与技术路线。针对地表改造，只提标不扩容，有相应的工艺;提标加扩容有预留地也有相应的安排;又要提标又要扩容，但是没有地怎么办?这时候地下污水处理厂在理论上就应运而生了。

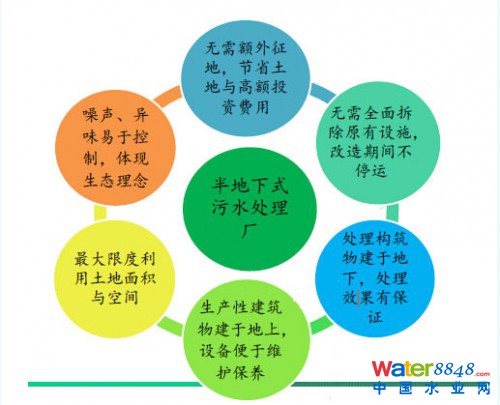

半地下式污水处理厂相比于地上式、全地下式的污水处理厂有更多优势。肖家河项目就采用半地下污水处理厂形式。无需全面拆除全部的设施，改造不停运，这方面的施工难度较大;半地下式意味着建筑结构大都建在了地下，地上仅仅是部分的建筑物，生产性设施建设在地上，便于维修、维护、保养，这样消防、通风、照明等环节上，比全地下的有优势;可以最大限度利用土地面积和空间;噪声、异味容易控制，体现生态理念，虽然是半地下，但是一定是全封闭的，而且所有的臭气、噪声在封闭系统当中，跟地下是无异的，这也体现了相应的优势。
地下水厂可以跟地表景观结合，跟公园的结合，这就是桑德做肖家河污水处理厂至今一直在探索的。我们与清华大学环境学院合作，这个水厂就是科研、教学的一块阵地;而且我们非常看重将地下污水厂作为产、学、研、用全方位联合开发的实验平台，强化工程性实验研究，持续加大应用性、改进型研究，实现研发成果向工程应用的快速转化，大学生在水厂里面直接跟运行结合起来的实验，能够把水厂逐步完善。
北京肖家河污水处理厂案例介绍
肖家河污水处理厂是北京市第一个首家民营企业以BOT的方式承建了这个项目。2013年，北京市“ 污水治理三年行动方案”正式发布，提出升级改造要求，即在不新增占地的情况下，将日处理规模由2万吨提高到8万吨，改造后出水水质由原来的一级A提高到2012年7月发布的北京市地标中的B标准，其中主要指标满足地表水IV类水体标准，可提供优质、安全的再生水源，实现了“不增加一寸土地，处理能力增四倍，升级改造不停运”的目标。目前，该水厂占地面积不到33亩， 4万吨已经完成运行了，另4万吨还在改造过程当中。
改扩建会和园林绿化紧密相连。建成过后，地上建筑可以绿化，也可以放太阳能板、光伏。这样水厂将进一步节能;而且绿地面积也大于30%。
地下污水处理厂的出水水质要达到地表水四类标准，一旦碳源不足，加葡萄糖会成本会很高，加甲醇的防爆要求会很高且建在地下安全隐患也很大，所以，地上有加药间、有污泥脱水间。
项目建设必要性与难点
随着北京市污水排放标准的大幅提高，进水水质逐年提高并已超过设计值，改造成为必然;提高肖家河污水厂处理量是让清河水质还清的重要部分;而且现有处理规模无法满足对现有污水量的处理要求和回用水量的要求，需要扩容改造;改善周边环境质量、创建宜居和诣生活也是本次改造需要考虑的重要内容之一。如此看来，地下水厂确实是一个趋势。
此项目有4大难点。1、占地面积小， 仅为22000m2，改造用地非常紧张。2、冬季水温低，进水NH3-N、TN高、碳源较低，不利于脱氮，尤其北京地区冬季水温太低，冬季最低的进水是7度左右，氨氮、总氮、碳源都低，导致要加部分碳源。3、需考虑与原厂工艺的衔接，如何尽可能利用原有设施，优化改造设计遇到很大挑战，肖家河尽可能利用原有设施，而原有设施就是利用办公楼。4、为了减少对清河的污染，改造期间不停水、保证污水厂的连续运行是改造的重要考虑因素，减少改造期间的环境污染。，这个难度相当大。
主体工艺与实施方案
改造后污水处理主体工艺采用“A2O-节能MBR”工艺，比传统MBR工艺节省膜曝气能耗1/3以上，出水采用臭氧紫外联合氧化消毒方式，并设有臭气收集与生物除臭装置。所有构筑物均建于地下，生产性建筑物及办公、生活区统一建于地上。
项目按整体施工计划分三阶段实施，有效保证了改造期间项目的正常运行：第一阶段为拆除原絮凝沉淀池和快滤池新建预处理设施及总进水管道;第二阶段拆除原提升泵房、初沉池等，新建Ⅰ期生物池和膜系统;第三阶段拆除原生化池、二沉池等，新建Ⅱ期生物池和膜系统。
项目特色与效益
半地下式水厂结合了地上水厂和地下水厂的优点：1、不增加占地，日处理规模由原来的2万吨提高到8万吨，出水达到北京市地方标准B标准;2、建设期间采取分阶段进行及临时处理设施，实现建设不停水，保证处理水量不下降，出水水质不下降;3、 贯彻节能理念，采用以脉冲曝气装置为核心的节能型MBR工艺，较常规MBR工艺节约曝气能耗30%以上;4、建成后运行无噪声、无臭气，真正实现环境友好与人水和谐;5、运行期间设备维修方便，洪涝、消防隐患小，采光效果相对好。我认为半地下污水处理厂未来可能在一定程度上可能比全地下的还要快，数量还要多。
这个项目很好地将社会和环境效益结合了起来。肖家河污水处理厂升级改造项目将处理水量从2万吨/天提高到8万吨/天，有助于减轻北京北部地区污水处理压力，进一步改善清河上游地区的水环境质量和生态功能;水厂采用半地下式设计，所有构筑物全封闭，对环境的有害影响降至最低，建成后厂区绿化率大于30%，环境优美;项目注重水质提升与臭气消减，将大大改善周边核心商业区、景区、高校及附近居民区的生态环境;项目的建设可为提标扩建需求迫切、但用地紧张的污水处理厂提供借鉴。
经济效益方面，肖家河项目占地22000平米，比标准占地节约了62000平方米，土地费用节约近10亿元;项目采用自主研发的节能型MBR工艺，在保证处理效果与膜冲刷效果的前提下，可节省膜系统风机能耗30%~50%;项目建成投产后，可为清河上游每天补给8万吨再生水，为河道景观和沿岸绿化等用水提供水源，也可提供周边单位用水，可产生长远和潜在的经济效益。
地下污水处理厂发展前景

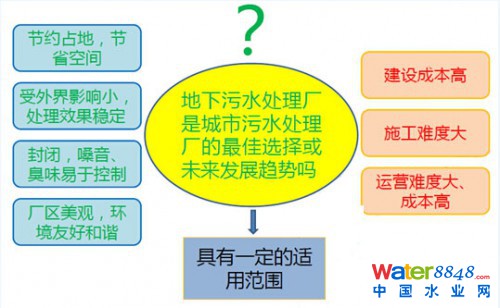

地下污水处理厂是城市污水处理厂的最佳选择和未来发展趋势吗?建设成本高、施工难度大、运营难度大、运营成本高;同样，好处也非常多，节约占地、节省空间、受外界影响小、处理效果稳定、封闭噪音臭味、厂区美观、环境友好和谐。它是发展趋势之一，但是它有一定的适应范围。

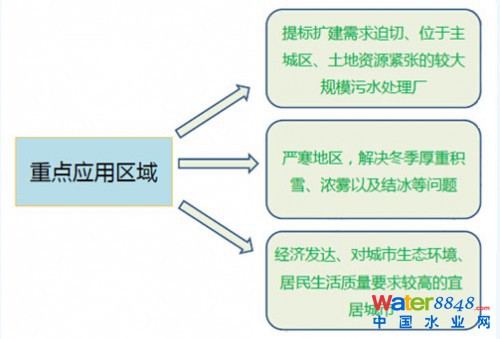

应用在哪些重点应用区域?1、提标扩建需求迫切、位于主城区、土地资源紧张的较大规模污水处理厂。2、严寒地区，解决冬季厚重积雪、浓雾以及结冰等问题。3、经济发达、对城市生态环境、居民生活质量要求较高的宜居城市。
综上所述，对于地下污水处理厂，我们有以下观点：1、它是社会、经济发展，生态、欢乐要求的必然产物。2、一定要与城市发展规划相适应，做好相应的市政环保设施建设规划。3、研究与地下水厂相匹配的工艺技术建设运营标准，特别是短流程工艺。4、因地制宜，理性发展，不宜大面积推广。
参观日本长野县千曲川地下式污水厂

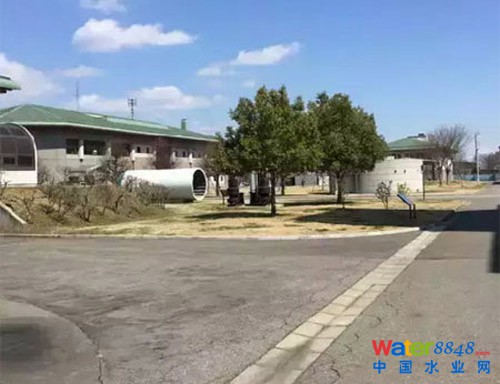

如果不是标题的提示，你一定不会想到这里会是污水处理厂。花园般整洁的庭院，窗明几净、一尘不染的办公楼，而主角污水呢，你却看不到。就算看不到污水、脏物，但这儿终究是污水处理厂，有点儿污浊的气息总还合情合理吧？但是遗憾，你也闻不到。
前几天陪同来自国内某环境监测部门的代表团访问了这里----日本长野县千曲川流域上流区域污水处理厂。

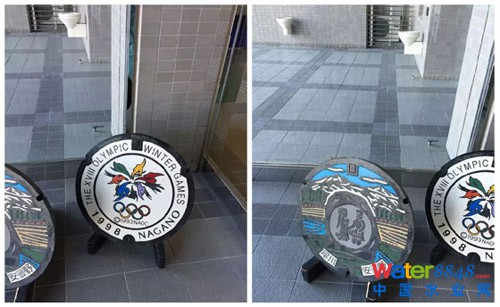

办公楼门口装饰着几个设计别致又富有地区特色的下水道井盖。曾在网上看到过介绍日本的下水道井盖设计精美的文章，意在说明日本重视细节到了不放过井盖。还真是这样，这个污水处理厂管辖区域内的各个市町村都设计有代表自己地区特色的井盖。

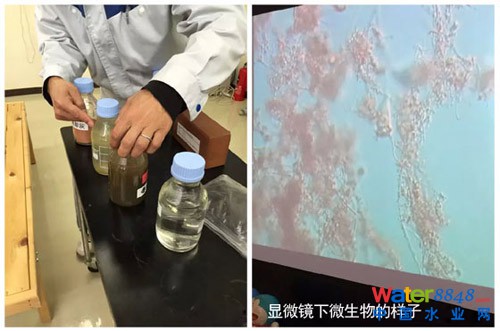

我们在一间作为公开教室的房间里，听了技术人员对地下水处理过程通俗易懂的讲解。污水通过全封闭的管道流入反应槽，通过沉淀、微生物反应、再沉淀将水与污泥分离。分离出来的水经过净化回流入河川。而污泥则经脱水、焚烧，形成可再利用的建筑材料，用于制造砖头和水泥。
工作人员介绍说，这里是对社会开放的，每年都有很多长野县内的小学生来此参观，为了解与自己日常生活息息相关的污水是如何处理排放的。讲解的内容用大纸板写出，瓶子装着样品，供人仔细察看，显微镜也可以随意观察。

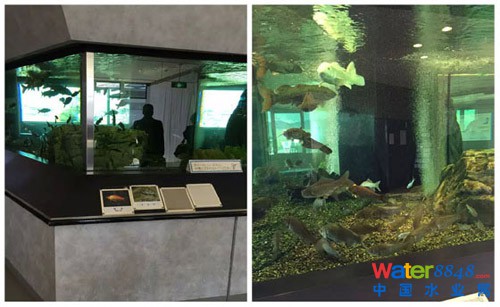

在办公楼的大厅里，有一个大大的鱼缸，活生生地展示着生息在附近河川里的大大小小的各种鱼。工作人员说，它可以让来到这里的孩子及住民感受到有一个好的水环境的重要性。由此可以看出日本的大众教育、科普教育做得十分到位。

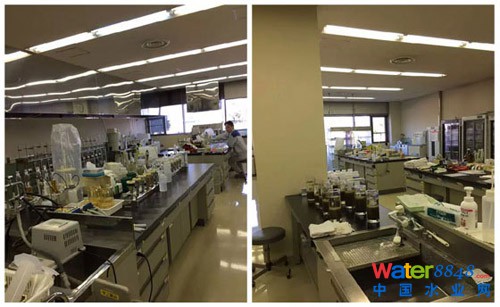

我们参观了监控室、实验室等地，所到之处不仅看到的是技术水平先进的管理方式，还有一个非常深刻的印象就是干净。

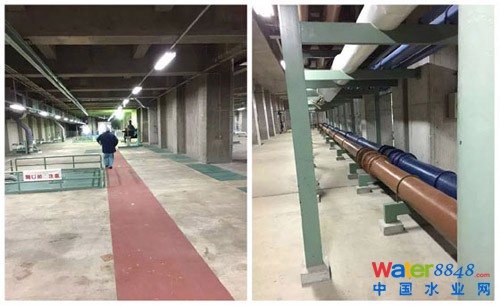

之后我们到了地下、污水处理的现场。但是仍然看不到污水的存在，原来它们被全封闭在管道及槽池之中。直到工作人员掀开一个反应槽的盖子，我们才看到了污水的真面目。
蓝色和褐色管道是全日本统一的，蓝色的是水用管道，褐色的是污泥管道，所以不论你走到日本的何处，只要看到管道的颜色，其中的内容便会一目了然。
这里依然闻不到污水应有的臭味，带我们参观的工作人员说，这是因为为尽量减少恶臭对人及周围环境的影响而进行了消臭处理。

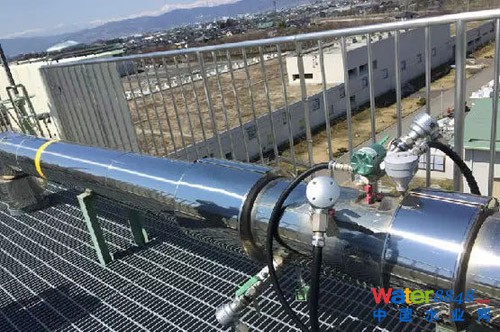

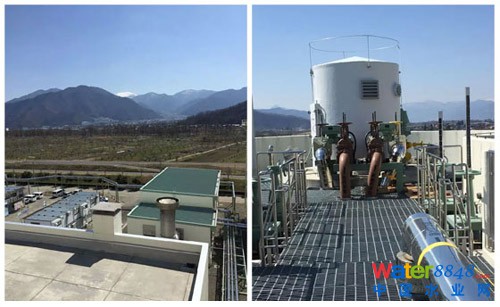

参观完污水处理的地下，我们来到了放置淤泥焚烧炉的建筑物。首先，我们来到了楼顶，登高远望，发现这里周围的环境风景美如画，可以眺望到远处还有积雪的日本阿尔卑斯山脉。而眼前的这个污水处理厂与周围的景色竟然和谐共存，没有任何违和感。

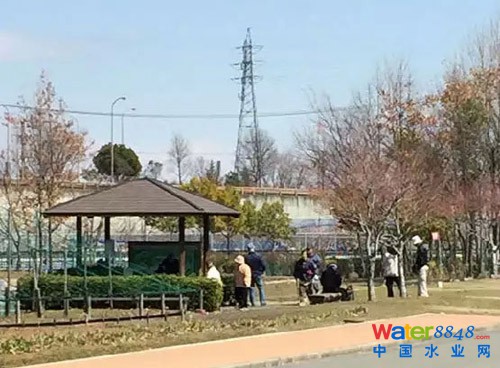

我们在花园式工厂的庭院里看到一群老人在打迷你高尔夫球，还有一个老人在院内种花。工作人员说，为了更多地反馈社会，他们将庭院种上花草，并做出了球场，可以让地区住民自由地来此休闲、娱乐。
一圈参观下来，彻底颠覆了我对一个污水处理场所的所有固有观念。在这里，理所当然的臭气熏天、理所当然的污物横流却没有那么理所当然的存在，取而代之的是干净、整洁、美丽、还有无异味。
“与自然和谐相处，创造一个将美丽丰富的大自然传承到未来的水环境”就是这个平凡的污水处理厂今天正在做着、明天以及未来还要继续做下去的伟业。
河北省首家地下式污水处理厂正式投用(图)

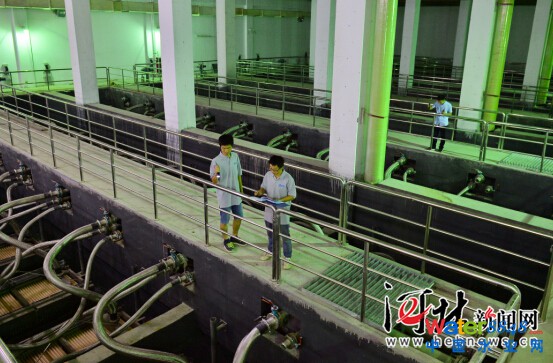

8月19日，在石家庄正定新区地下式再生水厂，工人正在巡检膜生物反应器。近日，该再生水厂正式建成投用，这是全省首家地下式污水处理厂，也是全国处理标准最高的污水处理厂，日处理能力达10万吨。河北日报、河北新闻网记者 陈腾飞摄
我国污水处理目前还很难做到工业废水和生活污水的全收集与全处理，分流制系统的初期雨水或合流制系统的雨水溢流净化处理尚未提到议事日程，城市面源污染系统缺乏有效的控制手段和工程措施。可以说，污染治理之路，我们尚在半道。那么，未来我国污水处理厂的发展之路到底如何走？有以下几个问题值得我们探讨。
水环境治理仍任重道远 未来污水处理厂之路将如何走
治污之路，我们尚在中途
“要想使水环境的质量恢复到公众期望的状态，仍是任重而道远，起码还需要20~30年的努力才可能全面改善。”
近年来，我国水环境污染问题呈逐渐上升之势，治污之路也一直在磕绊中前行。尽管污水处理厂建了一个又一个，但仍有不少地方的水污染问题十分严重。原因何在？
我国经济社会发展压力巨大，多种污染类型共存及叠加，污染成因十分复杂，影响因素众多，特别是人口过度集中、污染型企业各地遍布、城市发展存量短缺，加之大量的水库和闸坝建设，破坏了原有地形与环境条件，影响应有的自然径流、泥砂输送和自然净化能力。
就城市区域来说，除了生活污水和工业废水之外，还有源自地表径流(尤其初期雨水)、园林绿化土肥流失、地表废弃物、垃圾收集转运站渗滤液等污染源。目前还很难做到工业废水和生活污水的全收集与全处理，分流制系统的初期雨水或合流制系统的雨水溢流净化处理尚未提到议事日程，城市面源污染系统缺乏有效的控制手段和工程措施。可以说，污染治理之路，我们尚在半道。
因此，要想使水环境的质量恢复到公众期望的状态，仍是任重而道远，起码还需要20年~30年的努力才可能全面改善。即使欧美发达国家，水污染问题也没有得到完全解决，只是他们的自然环境条件比较优越，人口密度较低，重污染工业基本上都已经转移，加上河川自然径流充裕，水环境容量大，使其水环境问题不怎么突出。
一级A及地方排放标准有失偏颇
“城市污水的再生处理十分重要，但目前一些地方排放标准的水质指标及限值，有朝着地表水水质标准机械靠拢的趋势，这是一种不科学的错误导向。”
污水深度处理最初是为解决水资源不足，满足再生水水质要求而设置的工艺单元。我国局部地区水资源严重不足，再生水利用具有资源循环和环境质量改善双重作用，意义重大。但污水再生利用是一个高度复杂的系统工程，涉及政策导向、目标定位、用水途径、水质要求、技术选择、安全保障、经济效益、公众宣传、价格差异、资源及产品付费原则等多个层面，实施中存在诸多的障碍，使再生水的利用未能达到期望的发展速度。
因此，严重缺水城市有必要强制推行污水再生处理与利用，一般缺水城市宜通过经济手段加以鼓励和推动，水质型缺水城市应积极实施以削减水污染负荷、提高水体水质功能为目标的污水再生处理。考虑经济效率和社会效益，再生水应优先用于城市景观水体、园林绿化和生态环境，对工业用水和市政杂用，需水量相对恒定且收费可以承受，也应积极发展。而一刀切的要求再生水入户或建设分散的小区再生水工程，其实不利于再生水利用的健康发展，甚至是有害的。
“十一五”以来，随着污水排放标准的提高，深度处理已经大量应用于城镇污水处理厂的一级A提标改造或新建(扩建)工程，将其作为出水达标的把关工艺单元，但早先设置一级A排放标准的初衷是提出再生水的基本水质要求，后来将其直接转变为排放标准并不太合适，部分水质指标及限值需要做比较大的重新调整，特别是粪大肠杆菌以及总氮、总磷指标值。
城市污水的再生处理十分重要，但目前一些地方排放标准的水质指标及限值，有朝着地表水水质标准机械靠拢的趋势，这是一种不科学的错误导向。一方面，现行的地表水水质标准本身存在明显的缺陷，另一方面，混淆了排放标准与接纳水体的水质目标(标准)之间应有的界限与区别。例如，过度强调出水COD达到30mg/L，甚至20mg/L的水平，是没有必要的，容易造成明显的浪费；而TP0.3mg/L的所谓IV类水标准，其实仅仅适合于流动性良好的河流，对于基本没有流速或流速缓慢的城市水体，特别是再生水为主要或唯一补水的情况，TP至少应该低于0.1mg/L，最好低于0.05mg/L的水平。
保障未来污水处理厂的工程质量
“如果项目实施中，能够严格按照项目实施各个阶段应有的程序来做，各负其责，各当其任，全面论证，科学决策，精心组织，精细管理，工程及施工质量是有保障的。”
在一些地方，有的污水处理厂在建成后运营不久，就出现这样那样的质量问题，如工艺流程不合理，关键功能单元不全，系统运行不正常，施工精度不够、设备安装困难,平整度超标，混凝土质量不稳定，设备能力不足、故障率高等等，不仅影响了污水处理厂的运行，还造成了不小的损失。这些问题的出现，通常是由于工程前期准备工作长期得不到足够的重视，往往缺少必要的基础调查、战略策划、详细分析和科学决策，在工程设计和施工招投标阶段，大幅度压低设计费和工程费用，未能做到更科学、更合理和更适用，在施工和安装阶段，监管不够严格，流于形式或受到“人情”关系的驱使。
例如，一些项目过度追求时髦或所谓的“创新”工艺，未充分考虑当地的客观实际和发展需求；有的项目过于追求项目周期的缩短及低价，无论设计还是施工，业主未能提供足够详细的项目基础资料，过度压低咨询与设计费用，提出明显不合理的设计要求和施工周期；项目单位专业人员不配套，有的专业技能偏低，但往往“影响力”很大，特别是工艺、设备和施工方法选择上，经常居主导作用；设计和施工单位设计交底时间压了又压，没有基础数据参数，就做设计，没有选定设备就要施工；一些地方，主持招标的不是专业机构、专业人员，而是地方党政部门、纪检干部，过于追求低价中标和“公平、公正”；这些不够科学合理的项目实施过程与运作方式，往往是导致工程及施工质量问题的主要因素。如果项目实施中，能够严格按照项目实施各个阶段应有的科学程序来做，各负其责，各当其任，全面论证，科学决策，精心组织，精细管理，工程及施工质量是有保障的。
因此，下一代水厂在建设过程中应吸取此类经验教训，做好前期调研分析与可行性论证工作，有针对性地解决以上问题，才能未雨绸缪，防患于未然。
能耗物耗的核算不可或缺
“对于未来的污水处理厂，精细化的设计与运行控制至关重要，全过程的能耗物耗核算同样不可或缺。”
根据2012年的统计数据，我国城镇污水处理电能消耗约占全社会用电总量的0.219%。随着污水处理规模的加大和全社会产业结构的调整，这个比例将呈现持续加大的趋势。因此，不仅未来污水处理厂应该是节能降耗的，当前的城市污水处理厂也同样需要强调节能降耗，在保证稳定达标的前提下，降低能耗物耗，节约能源资源，这是所有从业者都应该共同努力的发展方向。
与此同时，我们还需要尊重不同发展阶段的历史事实，遵循经济学原理和客观规律，考虑实际条件和可行性，不宜过度强调污水处理厂本身的节能降耗。在当前普遍市场化运营的模式下能耗物耗不一定是污水处理成本的最主要影响因素，但属于可量化的指标，相对容易控制并获得节省效果。
就城市污水处理的全过程来说，影响能耗物耗的主要因素包括所处地区的自然环境和社会环境特征，要达到的排放或用水标准，采取的污水处理工艺路线，接纳的工业废水比例及构成，处理的污水总量及运行负荷率，污水水质变化与主要污染物去除量，污泥处理与处置途径的选择，以及运营管理单位的经济属性等方面，需要进行综合分析和考虑，尤其输运环节的能耗与成本。
城市污水处理厂由众多构筑物及设备组成，进水情况、处理水平、管理水平、设施设备运转状况等因素，相互联系，相互影响，相互制约，构成了一个纷繁复杂的系统，其中某一个因素的改变往往会连锁影响到其他因素。因此，城市污水处理厂节能降耗潜力与途径的分析也需要采用系统的、全视角的观点，充分考虑这些措施可能带来的各种影响，优化整体设计和运行控制。
在实际运行过程中，随着进水水质水量的变化，部分设备或单元功能区的运行状况需要适时调整，还有部分设备或功能单元的运行状态与进水水质水量的变化基本无关。对于不同的工艺单元及耗能设备，需要通过运行状况与运行条件的动态分析来确定可采取的节能降耗措施和方法。
对于未来的污水处理厂，精细化的设计与运行控制至关重要，全过程的能耗物耗核算同样不可或缺。例如，曝气供氧与机械混合是最大的耗能单元，风机通常按满足最大运行负荷时所需气量加上安全系数来选定，如果设计不合理或运行控制不到位，必然造成不必要的能量损耗；搅拌(推进)器、提升泵、污泥与混合液回流泵也是主要耗能设备，目前通常仅按现行规范中规定的池容、最大扬程与最大流量等边界条件设计计算，不利系统节能和优化运行，今后应进一步重视这些设施的运行调节灵活性，以便依据条件变化适时进行调整。
地下污水处理厂
“对于地下式污水处理厂的工艺流程选择，应该是多样化和因地制宜的。”
城市污水处理厂实施方式和工程决策需要体现：“集中为主，分散为辅；全面论证，因地制宜；技术先进，稳妥可靠；经济适用，简约省地；低能低耗，运维简便”的基本原则。从科学决策和技术经济角度而言，下一代的城市污水处理厂不应该以地下式的污水处理厂为主导，这是一种错误的导向，地下式污水处理厂有其存在与发展的合理性，但不可能是应有的、顺势而为的发展机遇，也不一定都是迫不得已的选择，而是源自成因复杂的非科学、非理性的决策。
从工程投资、运行成本、能耗物耗、安全保障、运行维护等方面综合考虑，地下式污水处理厂是把简单问题复杂化、技术决策政治化利益化的选择，多数情况下不一定是科学合理的抉择，但从政治、社会和人居环境的角度考虑，在某些特殊的地域、特殊的人文与社会环境条件下，或者出于特殊的商业利益考虑，有其存在的空间，但决策应该慎之又慎，全面权衡与论证。
地下式的污水处理厂确实可以节省地表占地面积，但节省不了地下空间。地下空间作为城市发展的存量资源，正在成为新城镇化建设的宝贵资源，特别是人口或商业密集的地域，已经是非常宝贵的社会公共资源。如果仅从消除周围环境影响和节省占地的角度而选择地下式的话，不如选择半地下式或地上全封闭式的建设模式，通过系统考虑和精心设计，可以达到同样的节地和环境效果，而且能够避免完全地下式的诸多弊端。
对于地下式污水处理厂的工艺流程选择，应该是多样化和因地制宜的。实际上，污水处理厂的占地面积大小并不完全取决于工艺流程的选择，就达到同样排放标准来说，不同工艺选择之间的占地面积差别不明显，差别主要源自平面布置与空间布局，尤其是各种管线、电缆、通道和绿化区的布设方式。地上式污水处理厂通常习惯采用平面伸展模式，而地下式污水处理厂采用立体叠加模式，其实，地上式污水处理厂同样可以采用立体叠加模式，并不影响地上空间的利用和环境效果，通过建筑景观绿化的精细设计与装点，甚至可以成为城市的地标性设施。
未来污水处理厂的工艺创新
“未来的城市污水处理厂到底应该有一个怎样的革新……我们应该鼓励多样化的发展、多样化的实施模式，融入地域特色元素、考虑历史文化背景、与人居及自然环境协调，做到能源化、资源化、生态化、景观化、智能化和个性化，并成为科学研究与人文环境教育的基地或地标设施。”
1、未来污水处理工艺的发展方向未来城市污水处理工艺将继续是已有技术的延伸扩展与新型改进技术的不断融入。从过去的发展来看，城市污水处理工艺是不断改进和升级的，去除对象从有机物发展到氨氮，再从氨氮发展到总氮，以及生物除磷的兴起，都体现了不同时期已有技术与新技术的不断融合与集成应用。
因此，可以认为，今后的城市污水处理工艺技术发展仍然离不开历史的积淀和工程经验，任何新技术都需要逐步融入到已有的系统之中，然后实现进一步的能力提升以及完全的更替。
例如，从普通曝气发展出生物硝化，由生物硝化提升到A/O脱氮，然后再扩展到A2/O除磷脱氮；微孔曝气的出现，使鼓风曝气系统生物池污泥浓度完全可以达到氧化沟系统的水平。
从当前的国际趋势和国内需求来看，城市污水处理工艺技术的主要发展方向是稳定达标前提下的能源化、资源化和低能耗低物耗的精细化管理控制。例如，通过水质的部分或完全恢复，包括反渗透与正渗透技术的应用，达到特定用水功能要求，实现水的回收，供区域水系统循环使用或下游界外用户取用；通过污水与污泥有机物的沼气化和污水源热能利用，回收热能、电能；从污水或污泥中回收有价值的有机物转化为产品，以及回收磷、氮、硫等有使用价值的矿物组分。通过已有技术的回归与不断完善，新技术和新设备在工程应用层面的重大突破，以及运行管理能力的提升，人员素质及技能水平的提高，城市污水处理工艺技术将持续发展与不断升级，呈现多样化、集成化、智能化、精细化和个性化的特征，在源头控制与管网功能改进、碳氮分离与污泥高浓度厌氧消化、高品质再生水生产与磷酸盐回收、侧流与主流工艺厌氧氨氧化等方面取得进一步发展与技术突破，并成为未来城市污水处理系统的核心组成部分。
2、未来城市污水处理厂的革新现状是时间与人类智慧的积累，未来是现在的不断发展与修正，回顾历史过程，可以在一定程度上预知未来。活性污泥法诞生百年之际，有人说到了该终止的时候了，有人说还会延续100年、500年，甚至更长久的时间。曾经在丹麦的一个污水处理厂，看到最古老的滴滤池在运行，最新的厌氧氨氧化在建设，老旧泵房运转中，新扩泵站将建成。20世纪70~80年代在德国和奥地利盛行的AB工艺，90年代之后基本没有新增，但随着污水能源化利用和厌氧氨氧化技术的发展，其A段作为碳氮分离的有效方法，现在又出现了回归的发展趋势。
1997年，我陪Poul-Harremoes教授参观纪庄子污水处理厂时，他很奇怪地问，你们污水处理厂怎么会种这么多高大的落叶树木，不怕秋冬季落叶飘落在池子里面吗？我说，我们有景观绿化的指标要求，落叶可以人工清理。后来注意到，北欧的污水处理厂特别注意节省人力，倾向于无人值守的发展方向，而在德国看到的是员工人数不低于国内的污水处理厂人数，并且有不少博士和高级技师，此外，大学教授会与某个或若干个污水处理厂建立密切的联系和长期合作关系。
2009年，参观美国华盛顿特区Blue-Plain污水处理厂时，曾经对他们的工艺流程感到不可思议，首先是20世纪50年代的高负荷活性污泥法去除全部有机物，然后是60年代的氨氮硝化，接着全部依靠外加甲醇的深度反硝化，后续出水过滤系统，其控制系统也较原始，当时正在进行自控系统更新换代，目前这些工艺系统仍然照旧运行。发生的重大变化是，2015年该厂启动了全球规模最大的Cambi污泥热水解和污泥高浓度厌氧消化系统，采用侧流厌氧氨氧化技术，并汇聚欧洲和北美的科技力量，开展了主流工艺厌氧氨氧化技术的工程应用研究。
因此，未来的城市污水处理厂到底应该有一个怎样的革新，是不太可能有确定性答案的，不同的人会有不同的想法，不同的地域会有不同的实践，可以跨越历史，但不可能切断联系，我们应该鼓励多样化的发展、多样化的实施模式，融入地域特色元素、考虑历史文化背景、与人居及自然环境协调，做到能源化、资源化、生态化、景观化、智能化和个性化，并成为科学研究与人文环境教育的基地。同样，未来的污水处理厂人才需求将是复合型的管理人与经理人，全能型的技术支持与服务团队，技能型的精细化运营团队，以及公众认知水平的显著提高与广泛参与。
(来源：中宜环科环保产业研究)
纵观2015年的污水处理领域，地下污水处理厂可谓各地风靡，风头强劲。在污水处理厂渐成公众关注焦点时，我们不禁想问，地下污水厂是否应该成为中国未来污水处理主流趋势？
概念污水厂让位地下污水厂 探秘污水处理主流趋势
中国污水处理界，2014年最火热的行业词汇是“中国概念污水厂”，但是到2015年，这个持续风靡一年多的热点逐步让位于了“地下污水厂”，与此同时，2015年，地下式污水厂在中国各地风靡，中国已经建成和在建的地下式污水厂已经超过50个，“地下式污水厂”发展势头大有掩盖“中国概念污水厂”之势头。
很有意思的事情和现象是，就地下污水厂的建设模式，在行业里却涌现了完全两种不同的声音。有些行业专家则认为地下式污水厂是未来的发展趋势，“地下污水处理厂是社会发展到一定阶段的一个必然选择(特别是中国)”；而大部分专家还是持有比较审慎甚至忧虑的态度。“水进展”公众微信平台最近组织了“水进展微信专家群”里的一些行业专家进行了微信探讨，摘录大家一些典型的观点，供行业参考（发言观点未征得专家本人审定及同意）：
1）国家城市给水排水技术研究中心/中国市政工程华北设计研究总院总工程师—郑兴灿
下一代的城市污水处理厂不应该以地下式的污水处理厂为主导，这是一种错误的导向，地下式污水处理厂有其存在与发展的合理性，但不可能是应有的、顺势而为的发展机遇，也不一定都是迫不得已的选择，而是源自成因复杂的非科学、非理性的决策。
城市污水处理厂实施方式和工程决策需要体现：“集中为主，分散为辅；全面论证，因地制宜；技术先进，稳妥可靠；经济适用，简约省地；低能低耗，运维简便”的基本原则。从科学决策和技术经济角度而言，下一代的城市污水处理厂不应该以地下式的污水处理厂为主导，这是一种错误的导向，地下式污水处理厂有其存在与发展的合理性，但不可能是应有的、顺势而为的发展机遇，也不一定都是迫不得已的选择。
从工程投资、运行成本、能耗物耗、安全保障、运行维护等方面综合考虑，地下式污水处理厂是把简单问题复杂化、技术决策政治化利益化的选择，多数情况下不一定是科学合理的抉择，但从政治、社会和人居环境的角度考虑，在某些特殊的地域、特殊的人文与社会环境条件下，或者出于特殊的商业利益考虑，有其存在的空间，但决策应该慎之又慎，全面权衡与论证。
地下式的污水处理厂确实可以节省地表占地面积，但节省不了地下空间。地下空间作为城市发展的存量资源，正在成为新城镇化建设的宝贵资源，特别是人口或商业密集的地域，已经是非常宝贵的社会公共资源。如果仅从消除周围环境影响和节省占地的角度而选择地下式的话，不如选择半地下式或地上全封闭式的建设模式，通过系统考虑和精心设计，可以达到同样的节地和环境效果，而且能够避免完全地下式的诸多弊端。
对于地下式污水处理厂的工艺流程选择，应该是多样化和因地制宜的。实际上，污水处理厂的占地面积大小并不完全取决于工艺流程的选择，就达到同样排放标准来说，不同工艺选择之间的占地面积差别不明显，差别主要源自平面布置与空间布局，尤其是各种管线、电缆、通道和绿化区的布设方式。地上式污水处理厂通常习惯采用平面伸展模式，而地下式污水处理厂采用立体叠加模式，其实，地上式污水处理厂同样可以采用立体叠加模式，并不影响地上空间的利用和环境效果，通过建筑景观绿化的精细设计与装点，甚至可以成为城市的地标性设施。
关于地下式污水厂的规模及数量的发展，郑兴灿总工程师认为，地下式污水厂应该适当发展：“逐步发展到50座左右尚属正常，超过50座就要加倍小心警惕，超过100座就是麻烦的麻烦了，尤其MBR类。”
2）上海市政工程设计研究总院四院副总工高陆令：
地下污水处理厂只是污水处理厂的一种建设形式，主要适用于用地紧张，对环境要求较高，地上污水厂选址困难，污水转输困难（路由困难，下游污水处理厂能力制约）的中心城区，实际上是在多种边界条件制约前提下的一种选择。随着地价的不断攀升，地下污水厂集约化模块化的设计理念会得到越来越多的应用。地下污水厂会越来越多，但要形成一种趋势尚有较多的制约因素。地下（半地下，全加盖地上）污水厂的出现有其合理性的一面，我们应该认真研究，不应抱有偏见。但不能将地下污水厂等同于地下MBR厂，地下污水处理厂工义选择应因地制宜。不能将MBR工艺出现的问题归结为地下污水处理厂。应对集约化，模块化，叠合式，全面加盖除臭的地下，半地下以及地上式污水厂加以研究，节能，节地，环境友好是地上，地下，半地下污水厂的发展趋势。
全国有近四千座污水厂，地下污水厂尚不能算是潮流。但确实需要认真总结后，在适当时候推出设计规范规程，以规范指导地下污水处理厂设计，使起走上正确发展道路。
3）江苏环保产业研究院陈珺博士
污水厂建设模式的选取其实关系到如何理解污水厂在城市中的定位。城市污水处理厂作为城市的一个重要公共设施，应该首先保证其安全、稳定、高效的运行，而不是过渡压缩其占地，城市污水处理厂的正常运行关系到千家万户，地下污水厂在确实无可用之地、高纬度寒冷地区是一种选择。私有制国家土地的开发利用难度大、周期长，中国这样土地国有的国家应该是更优先保证公共设施的用地。
4）加拿大斯坦泰克李建国博士
记得看过一篇有关地下污水厂的综述，提到地下水厂在欧洲（好像是北欧）首先使用，随后是日本。理由是丘陵地带的地质地貌条件适合建地下污水厂。有时间也想研究一下地下污水厂的发展史。除了安全问题之外，从水力学角度分析，在地势平坦的都市建地下水厂，一般需污水提升泵站和处理水排放泵站，这与节能减排的理念有冲突。
5）中国市政工程中南设计院总工程师邓志光
地下/地上式污水厂建设模式选择应该进行全生命周期、全过程评价。
6）北京工业大学曹相生博士/副教授
地下式污水厂是污水处理百花园里必然出现的一朵花，不是一统天下的概念。百年来出现的各种污水处理工艺都没有一统江湖，但都有其适用的地方。个人认为超大城市建地下污水厂是合适的，比如北京。农村和镇还是自然处理更好，活性污泥法也没必要用。应从全生命周期和技术经济角度决定最适合的工艺和模式。“一刀切”和“一哄而上”肯定是错误的做法。
综合国外多年的实践及国内外主流专家的观点，地下式污水厂只是特定条件下的可选方案，不具有普适性。从环境的可持续理念角度出发，“水进展”对地下式污水厂的应用也持比较审慎的态度，并认为从生态环境可持续发展角度来看，地下式污水厂高投资高运行能耗，且安全性存在较大风险，对于污水厂建设模式的选择，应该进行全生命周期的综合比较，尤其是要考虑几十年的翻倍的运行成本。其次，不能仅仅认为地下式污水厂可通过建设地面公园或者湿地就认为其具有生态意义，实际上，根据国外资料，地下式污水厂全生命周期内所排放的温室气体（GHG）都远远高于同等规模地表活性污泥法污水厂的排放量，因此，评估一种污水处理工艺的可持续性，不能仅仅从狭隘的围观小环境来看，更应该从大环境的可持续性着眼。当然，这里不是否定地下污水厂。(来源：水进展微信)
荷兰的Dokhaven污水厂位于荷兰第二大城市鹿特丹的市中心，在荷兰约350座污水处理厂中，该厂是荷兰唯一的一座地下污水厂，只有中控室建于地上。中国城市污水处理概念厂委员会秘书处日前联系到该污水厂所属的水委会WaterschapHollandseDelta（WSHD）、STOWA、RoyalHaskoningDHV的相关专家对这座著名的污水厂的地下设计进行了分析点评。
污水厂概况
Dokhaven地下污水厂位于鹿特丹市中心新马斯河畔（NieuwMaas），距离中心火车站只有4公里。该厂污水处理采用AB工艺，主流段产生的污泥输送到600米外的Sluisjesdijk污泥处理厂进行厌氧消化，生成的沼气用于热电联产（CHP）,消化液采用了SHARON+ANAMMOX工艺进行自养脱氮。该厂具体参数如下：
在2014年末概念厂召开的AB工艺国际研讨会上，WSHD研究员StefanGeilvoet概述了荷兰鹿特丹市的污水处理发展历程：二战之后鹿特丹作为一个城市化和工业化迅猛发展的港口，大量污水直接排入河道，污染问题日益严重，到了七、八十年代鹿特丹市政厅决定兴建若干污水厂来解决环境问题，而选址于废弃码头的Dokhaven污水厂就是其中的一座。“在当时，人们认为那是个理想的选址，”Geilvoet先生介绍说。他为Dokhaven厂的选址和设计给予了三点分析：
1、选择Dokhaven的原因：
第四、Dokhaven污水厂要进行新的改造重建时，这种地下式建造使其改造面临很多难题和挑战，例如没有空间作升级了。
2、StefanGeilvoet–WSHD研究员
地下式设计给污水厂的运行维护造成了很多问题。他举了两个例子：
第二、去年该污水厂由于尾气处理系统的一个氢氧化钠投药泵过热导致了一起火灾事故，烟雾充斥了整个地下污水厂，为及时清除烟雾，我们动用了100多人来做清理工作，以避免其对电路系统造成破坏，而平日污水厂的运行人员只有10人左右。如果这是一座地上污水厂，这种事故造成的影响将微乎其微，而且在清理工作期间，尾气也只能直接排到大气中。
最后他总结说：“可以肯定的是，地下式的设计弊多于利。当时在七、八十年代选择地下是因为他们认为保留地上土地的多功能性更为重要,这个理由看起来不错，但这使其更昂贵了，包括通风和尾气处理设备等。只会在别无选择的情况下才会这样选择。这也是荷兰唯一的一座地下污水厂。”
3、PaulRoeleveld–荷兰RoyalHaskoningDHV公司业务发展总监
选择地下式建造的原因主要是由于地面可用空间的多用途性。一般来说，建造地下污水厂的CAPEX（资本支出）会翻倍。这意味着，如果选择地下式，地上空间的商业模式带来的盈利至少应该能够补偿额外的支出。在世界某些地区这可能是一个重要的推动因素。尽管如此，我们还是能看到地下污水厂的需求不高，而且地下式污水厂的建造需要更长的工期，在健康和安全方面也需花费更多的投资。
前任国际水协主席、美国西图公司原高级副总裁、技术总监、美国工程院院士，是国际公认的著名污水处理专家，他表示：
无可否认，世界各地已经建设一批地下式污水处理厂，并且成功运行。因此，在技术上不存在问题。但与地上式污水处理厂相比，建设并运行地下式污水处理厂必须考虑一些特殊因素。地下式污水处理厂的出入将会很困难，在设计阶段必须格外注意，对于运行与维护操作也是同样如此。毫无疑问，造价也会显著增加，不仅在于构筑物本身的造价提高，特别是对于供热、通风与空调系统更是如此。因此，精湛的设计非常关键，因为从污水和处理工艺中散发出的气体具有一定的腐蚀性，在某种程度上这种处理厂的设计变成了特种设计，要求具有非常高水平的设计人员才可满足要求。而且，运行人员需要严格训练才可正确操作维护。如果上述要求做不到，那么就会存在危险因素，这种不安全的情况可能会导致设备的迅速腐蚀，设施也会面临同样的问题。
没有轰鸣的机器、碍眼的厂房，只有美观的绿化、清澈的水池。如果告诉您，这是个污水处理厂您相信吗?其实玄机就在这条地下进出通道里。顺着通道进入地下20米，机器轰鸣声扑面而来，进水、曝气、沉降、过滤等各种设备分布在约20多亩的地下空间内，这就是刚投入试运行的金港生活污水处理厂。
视察现场：“金港镇土地资源紧缺，所以放在地下这样能节省土地40%，以后围墙拆掉，市民可以进来，变成一个公园、休闲广场。”
下午，全市城乡生活污水治理工作会议在张家港召开，副市长徐明出席。
地下式污水处理厂：不是未来趋势
时间：2015-07-31
来源：污水处理观察
近期业界热议地下式污水处理厂，一些观点颇具新意，各种新词层出不穷，业内议论更是如火如荼。然而，地下式污水处理厂真是未来的发展趋势吗？
前国际水协主席Glen Daigger这样评论地下式污水处理厂：“地下式污水处理厂的出入将会很困难，这种处理厂的设计变成了特种设计，要求具有非常高水平的设计人员才可满足要求，这种处理厂的设计和运行将是非常特殊的”，Glen Daigger可非一般人物，美国污水处理界的大牛，国际污水处理的多份经典著作出自此人之手。Daigger对地下式污水处理厂持非常谨慎的观点。据了解，在全美大约16000座污水处理厂中只有在旧金山一座公园之下有一座纯氧活性污泥法污水厂。
荷兰人的进取和冒险精神举世闻名，然而在荷兰几百座污水处理厂中只有一座地下式污水处理厂——鹿特丹Dokhaven污水处理厂。但这座污水处理厂并不是以地下式而闻名，而是因为其是世界上一座厌氧氨氧化的应用工程。是荷兰人在地下式污水处理厂方面不思进取吗？荷兰水委会的一位专家给出了回答：“可以肯定的是，地下式的设计弊多于利。当时在七、八十年代选择地下是迫不得已的”。
一衣带水的邻国日本人多地少，有几座地下式污水处理厂，但日本的地下式污水处理厂建设是实在没有地可用，建在地下总比不建污水厂要好。其实，日本人不关心污水厂是地上还是地下，怎么省钱怎么来。
在遥远的北欧也有几座地下式污水处理厂，现任国际水协主席Helmut Kroiss这样评论：“我印象中瑞典和挪威在地下式污水处理厂方面有着悠久而丰富的经验。这两个国家建设地下污水厂的目的是为了应对严寒地区冬季厚重的积雪、浓雾以及结冰等问题”
地下污水厂环境友好吗？是不是把臭气罩在地下就没事了？物质是不灭的，臭气还是要处理的。格栅、沉砂池这些预处理部分的除臭丝毫不会比地上式污水处理厂简单，而且整个地下空间需要强有力的通风系统，要把一个埋在地下、庞大、多空间的地下构筑物实现良好的通风，其所需的能耗可想而知。此地的能耗必然消耗了彼地的资源，大量二氧化碳排放；这是环境友好吗？
地下污水厂的土建投资较高，大量的费用花在了水泥、钢筋上，一个9米深的曝气池其最下端的边墙厚度会令人咂舌，其密密麻麻布置的钢筋那是彻头彻尾在砸钱。一个9米深的曝气池比6米深的曝气池鼓风曝气能耗增加多少一算便知。这是环境友好吗？一个真正的环境友好型污水处理厂应该是出水水质的环境友好（BOD、COD、N、P、微污染物）、污泥处置的环境友好、温室气体的环境友好（二氧化碳、一氧化二氮），地下式污水处理厂和这些没有一毛钱关系。
地下污水处理厂不是发展趋势，无论是在中国，还是在世界其他各地；它不是未来的发展趋势，也不可能是未来的发展趋势。
我印象中瑞典和挪威在地下式污水处理厂方面有着悠久而丰富的经验。这两个国家建设地下污水厂的目的是为了应对严寒地区冬季厚重的积雪、浓雾以及结冰等问题。而日本和新加坡主要是因为用地紧张问题而选择建造一些地下式污水厂。
几年前我曾经在韩国考察过一个地下式污水厂，这座污水厂建在市中心附近，地上是一个公园。多年前，我试图从成本分析方面调查这一问题（建设成本与土地费用），当时的结论（2005年）是如果地价超过1000美元/平米时，土地价格的因素会明显影响工艺的选择、厂址的选择，但实际的情况会随着岁月的流逝而有所变化，主要是受城市人口的变化以及地区GDP的发展影响。
为了满足地上环境友好的要求，地下式污水厂必须要建造异常复杂的除臭系统，会导致能耗显着提高。我印象中这种除臭系统的能耗设计能力为5~10kWh/PE，某些地下式污水厂除臭系统的能耗会占据全厂总能耗的30~50%。还有一点就是，地下式污水厂的维护会更加复杂且昂贵。我知道新加坡的地下式污水厂运行成本异常之高。
荷兰鹿特丹的Dokhaven污水处理厂建在码头旁边的地下，这座水厂采用的是两级活性污泥法工艺。法国巴黎有一座污水厂建在居民区中心，设计处理能力是30,0000PE。我在2000年的时候考察过这座污水厂，初沉池采用的是Densadeg化学强化沉淀法，生物处理采用的是Biofor生物滤池技术，污泥采用的是焚烧技术。这座污水厂展示的是法国20年以前的工艺技术，我想现在法国应该已经有了一些新的可供选择的技术吧。
总的来说，对于技术和经济而言，污水厂的具体地理位置和环境要求应该才是决定性因素。全封闭式水厂在建造和运行上都会带来许多新问题。但是好在现在已有不少的地下式或者全封闭式的污水厂案例，已经有了这方面的经验，因此结合全面的经济分析，就能做出最佳选择。
地上式污水厂和地下式污水厂的造价比较要建立在同等可靠度和灵活度的基础上。另外，随着人们环境意识的日益提高，地上和地下式污水厂都要应对臭味问题，尤其是污水预处理段和污泥段产生的臭味问题。
作者介绍：Helmut Kroiss 维也纳技术大学荣休教授，现任国际水协（IWA）主席，Water Science and Technology主编，IWA杰出会士。
北京碧水源股份有限公司总工程师俞开昌在论坛做主题发言分享了城镇污水地下式MBR技术的应用及发展前景。
各位专家、各位老师、各位同学、各位同仁大家下午好!今天我跟大家交流的题目是城镇污水地下式MBR技术。我从三方面给大家介绍一下。第一讲一下地下式MBR的工程特点然后举一个昆明十厂的典型案例，然后探讨一下地下式MBR的应用发展。

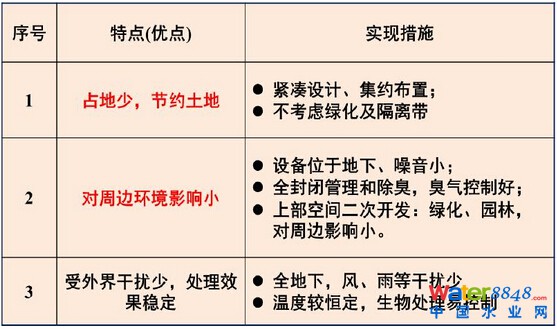

为什么要建地下式污水处理厂?一个是节约土地，还有就是周边环境影响小，主要是噪音和除臭。因为它全部在地下，自然的噪音就小了，地上的污水处理厂，怎么做隔音或者防噪都不可能做的那么好，这是主动式的。除臭是被动式的，因为地下污水处理厂，如果除臭做的不好，在日常生产的时候是有风险的。地上污水处理厂再严厉要求除臭，可以托管，做的不好也不影响运行，因此地下除臭要求比地上高很多。

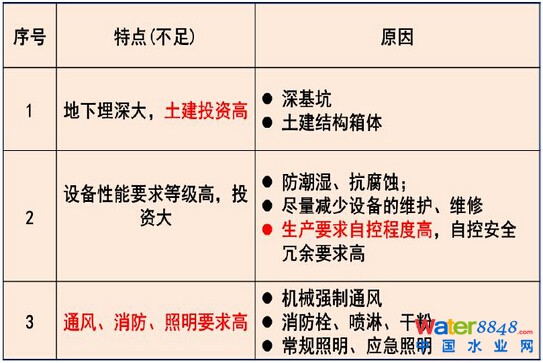

当然地下式污水处理厂的也存在不足，一个是投资大，还有一个对设备要求比较高，主要是自动化程度。在辅助设计上，特别是通风、消防和照明这些方面，比地上污水处理厂要求高很多，而且不是一个量级。

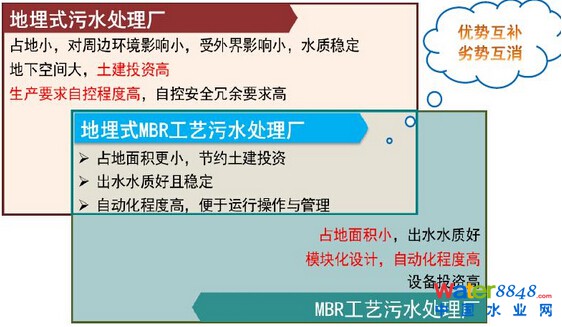

膜技术，MBR技术有两个好的特点，一个是省地，另外一个出水水质好，这个大家都知道。地下处理厂和MBR技术结合是优势互补、劣势互消的模式。地下埋深大，土建投资高，MBR节省土建，这样就可以降低成本了。
我举一个例子，地下式污水处理厂的结构性布置。小规模的污水处理厂能不能做地下?这是我的第一个图。中小规模的地下污水处理厂MBR，一般采用单层加盖的形式。目前为止我们有1000个地下式的MBR工艺，分布在北京、浙江、江苏各地，规模从5吨到5000吨。把构筑物埋在地下，后面这两个是全地下和半地下，这两个各有千秋。从MBR技术角度来讲，这两个技术都有，但是这两种技术都适合于大规模污水处理厂，对于全地下的，正资产比半地下高。首先景观区和生产区是分开的，普通的老百姓也可以到公园里面去，半地下的，地面可能是生产区，还是有围栏的。
刘总提一个问题，从省地的角度，从工程角度，能不能污水处理厂都移到地上，从技术角度是可以实现的，也是节地的，但带来的问题首先是污水处理厂变得很高，因为地埋式污水处理厂埋深基本上是15米以上，全部在地上，相当于地上有十几米的大楼;第二个问题如果都是地上的话，设备和池子都在地上，除噪跟地上污水处理厂防噪音是一样的，怎么做?这是被动除噪;从景观角度，从管理的角度，生产区和景观区都在地上的话，检修，围栏，管理都是地上污水处理厂，从正资产角度就更差了。
举一个例子，全地下的MBR竖向设置我们做三层，地下负，地下二层，一般是负15米以上，我们做一些预处理池体，生物池，负一层是设备层，地下通道都在地下一层、地上层，负2米，上面可以种树，种灌木，有2米的浮土。

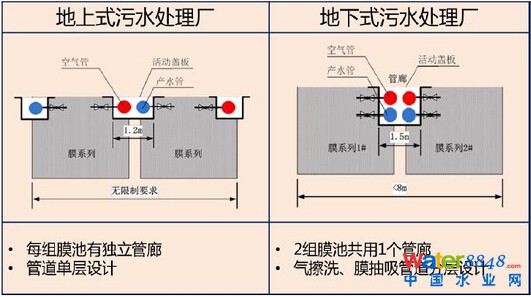

地下MBR跟地上的比有什么特别?有一个特点就是结构带来的影响。我们知道MBR技术是拦道式的，我做地上式的污水处理厂，拦道的宽度没有要求，看设备大小就可以了。每一个都可以有管廊，方便接管就可以了。如果建在地下一定有限制，特别是柱距，一般都是8米，我们尽可能减少占地，所以一般做两个膜池共用一个管廊，管道做成双层，节省距离。

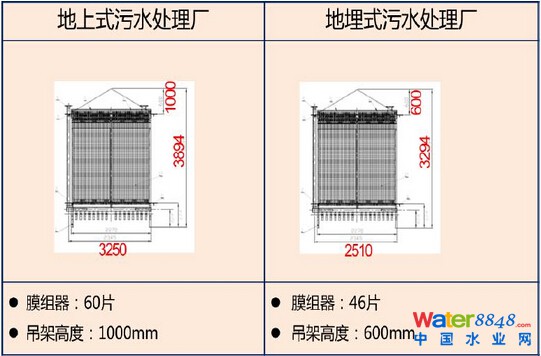

膜组器，膜设备是MBR最核心的设备，因为采用地下式，这些方面都需要改变。地上式可以做60片，地下的可能不能做那么宽。这个问题我自己很有体会。2010年的时候，昆明十厂设计的时候，我们做污水处理厂水处理专业是老大，做完以后，建筑配合我们做，开始的时候，基于这样的思想跟他们配合的。我布置完了他说不行，我就跟他说，你得听我的，后来我到昆明，跟他们探讨。结构层的柱距8米是最经济的，如果超过了9米、10米，就很难做了。最后我接受了他们的观点，把膜改成非标的46片，改完以后，又变成标准了，后面我们建十几个地埋式MBR都是46片的，增加了设备的标准化。
地下式MBR跟地上的区别，吊车的区别很大。地上5吨就可以了，地埋式有柱子，吊车走不了，所以要做S型的，这个是有转弯半径的。这是我我在做地下式MBR污水处理厂过程中，碰到的几个具体的技术问题。

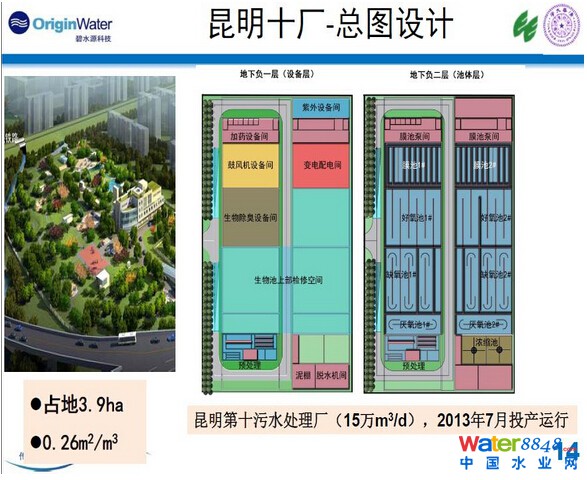

第二个我跟大家汇报一下我们的案例，昆明第十污水处理厂。这是15万吨的，周边有立交桥，地方只有这么大，在这样的情况下，选择了MBR的技术。因为离居民很近，如果在地上建的话，肯定也会遭到很多老百姓反对。
这是做完以后的效果，只有办公楼在上面，其他所有的都在下面，还有一个是地下二层的池体层和设备层。这个厂是2013年7月份投产运行，到现在已经运行近两年的时间了，目前基本上每周会有两次的接待任务。流程跟地上差别不是很大，一样的，预处理，生化，膜池等。
从工艺角度来讲，用了新的技术，地下污水处理厂要进一步的升级是挺困难的。当时在工艺流程设计上，做了比较大的优选。最后选择的强化脱氮工艺。用的是多点进水和多点回流，效果还是很明显的。总共14个小时，5：1的气水比。46片的膜，252个组件，28个廊道。我们第一次地下式的MBR，清洗做了两种，一种是电动葫芦吊起来到专门的地方洗，每个膜池做了防腐，每个膜池可以实现原液浸泡。这两种方式他们都在用。S型的葫芦吊那么多的组件是蛮困难的。

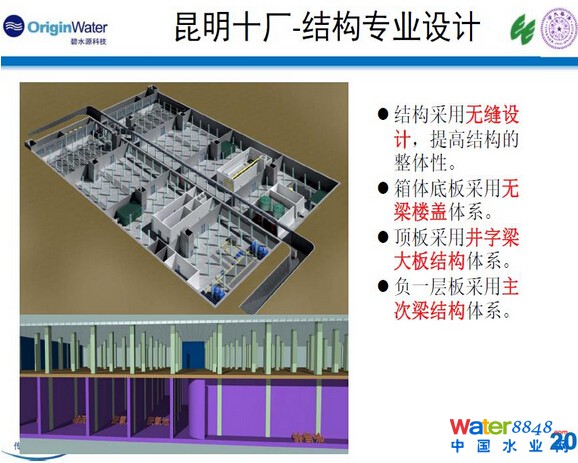

我谈一谈这个厂的结构专业设计，这是施工的情况，基础是筏板基础。我对这个工程的结构了解了很多。整个池子是地下的，无缝的，顶层是景观层。每一个结构设计方式都是不一样的，这是景观层做的实验照片。这是两回路，70%的供电就可以了，地上是100%，都是二级负荷，但是变压器容量达到100%。因为地下污水处理厂对消防和应急照明要求比较高，我们配了500KVA备用发电机组。会有应急照明，在特殊的，特别是消防控制中心，发电机房等场合要做应急照明，要求30分钟连续供电的时间。自控方面要求也是很严的。除臭也是地下式污水处理厂非常重要的一环。

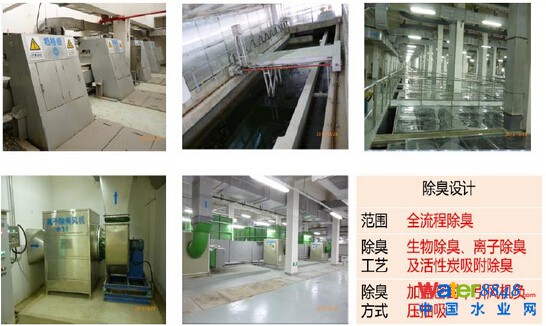

除臭这个环节是被动式的，只要做在地下，必须做好除臭，不做好除臭，这个厂是不能正常运营的，地上污水处理厂没有这个问题，所以除臭是要考虑的，不同的区域，采用不同的除臭的方法。比如说预处理，地上污水处理厂污泥这块不会除臭，地下这块也要除臭，用生物除臭的方法，空间也要做活性炭吸附。除臭换气要求2小时一次，这是除臭的照片。
消防这里有一个防排烟设计。无自然排烟区要做加压送风，这个是高层建筑才会有的。我们还考虑地下的措施。防火有建筑防火和水防火，我们分了8个区。水消防怎么做，争议很大，而且没有规范，不知道怎么做，我们从严要求，不光做了消防双系统，还做了自动喷水系统。还有一级负荷的气体消防，还有灭火器。
从目前这个厂运行的情况，回归到工艺本质，效果还是非常理想的。实际进水水质和设计的接近，国家要求一级A，但是我们都达到了四类水，运行还是很不错的。

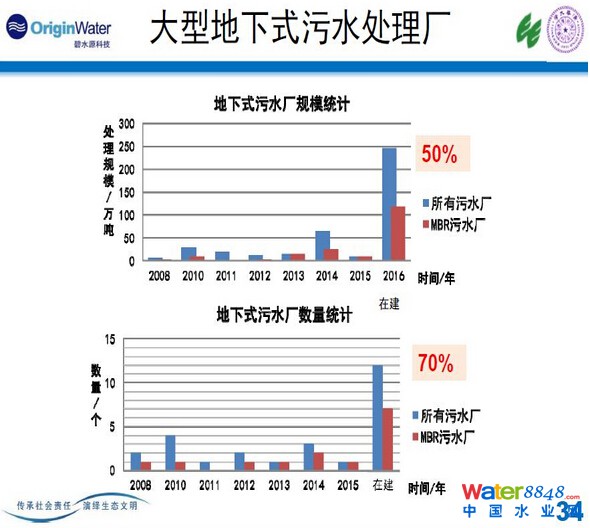

最后我们看一下应用发展，我们做了一个统计，目前我们自己大概十几个在建或者建好的污水处理厂，MBR技术在规模水量上占了一半，数量上占了70%，10个里面有7个是用MBR的。MBR技术在地下还是比较受欢迎的。
最后是经济性的比较，地下式MBR，跟传统的比，占地节省20%，如果做地上的，一般都说MBR肯定比传统的贵，地下式的不见得，我们统计地下式MBR比地上偏移20%，运营费用贵5%。
我们认为地下式污水处理厂跟MBR工艺相结合是优势互补，劣势互消的双赢组合。地下式MBR污水处理厂工艺、膜系统结构等各个专业均有特色，MBR工艺在地埋式污水处理厂发展中具有广阔的前景。
“我国城市污水的发展经过十多年的发展，现在已经到了基本收官的阶段。”在这样的情况下，最近几年，地下污水处理厂应运而生。但地下污水处理厂并不意味着一定能节约土地，还有诸如除臭、污泥硝化等等诸多问题应该引起关注。有观点认为，相较而言，地下污水处理厂的出现应该代表了一种技术的选择，代表了一种趋势。

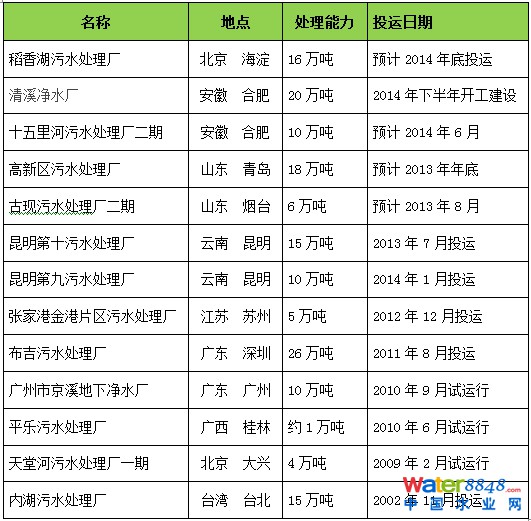

近两年来，我国地下污水处理厂建设脚步也明显加快。到目前为止，在我国运行的地下污水处理厂可能超过了10座，在建的有20多座，而且规模越来越大。而这些地下污水处理厂大多集中在中国水环境集团、北控水务、碧水源、桑德集团等巨头手中，据统计，这四大家族的在建和已运行的地下污水处理厂项目就有20多座。那么，这些地下污水处理厂的基本状况如何，哪些在建，哪些已经运行？E20环境平台特别盘点“四大家族”地下污水处理厂项目，供读者参考。
中国水环境集团8座下沉式再生水厂项目
1、北京通州碧水再生水厂
目前在建，处理规模18万m³/d ，采用改良A2/O（多级A/O）工艺。
通州北运河流域综合治理配套项目，原10万m³/d深池曝气工艺改扩建为18万m³/d下沉式再生水厂，占地仅为原厂1/3，主要出水水质指标（COD、BOD5、氨氮、TP）达到地表水IV类水体水质标准，其余指标达到北京地方标准B类标准，再生水回用于玉带河生态补水。地面配套建设活水公园一座，及北方地区第一座水环境保护科普教育基地。
2、 上海嘉定南翔再生水厂
目前在建，处理规模15万m³/d，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于蕰藻浜生态补水。地面配套建设活水公园一座，及华东地区第一座水环境保护科普教育基地。
四座南明河流域水环境综合治理配套项目
3、贵阳青山再生水厂
目前正在运行，处理规模为5万m³/d，采用改良A2/O（JHB）工艺。
主要出水水质指标（COD、氨氮、TP）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于南明河生态补水。地面配套建设活水公园一座，及西南地区第一座水环境保护科普教育基地。
4、贵阳麻堤河再生水厂
目前正在运行，处理规模3万m³/d ，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮、TP）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于南明河生态补水。地面配套建设活水公园一座。
5、贵阳三桥再生水厂
目前在建，处理规模4万m³/d ，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于市西河及南明河生态补水。地面配套建设活水公园一座。
6、贵阳贯城河再生水厂
目前在建，处理规模6万m³/d ，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于贯城河及南明河生态补水。地面配套建设活水公园一座。
两座广安区域水环境综合治理配套项目
7、广安市再生水厂
目前在建，处理规模5万m³/d ，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于西溪河及渠江生态补水。地面配套建设活水公园一座，及四川地区第一座水环境保护科普教育基地。
8、广安奎阁再生水厂
目前在建，处理规模2万m³/d ，采用改良A2/O（多级A/O）工艺。
主要出水水质指标（COD、氨氮）达地表水IV类水体水质标准，其余指标达一级A标准，出水用于渠江生态补水。地面配套建设活水公园一座。
北控水务八座地下污水处理厂项目
1、 北京稻香湖再生水厂
目前在建，项目规模16万吨/天，采用改良A2O活性污泥+后置MBR工艺，是北方地区最大地下污水处理厂。
2、云南昆明第十一污水处理厂
目前在建，项目规模6 万吨/天，采用改良A2O工艺。
3、新加坡樟宜第二新生水厂
目前在建，项目规模22.8万吨/天，采用“微滤+反渗透”工艺。
4、马来西亚Pantai污水处理厂
目前在建，项目规模32万吨/天，采用改良A2O活性污泥工艺，是第一个中国企业境外投资的地下污水处理厂。
5、深圳布吉污水处理厂
目前正在运营，项目规模20万吨/天，采用A2O活性污泥-生物膜法共池工艺（HYBAS：是生物膜与活性污泥的复合工艺，它具有活性污泥工艺和流动床TM生物膜（MBBRTM）工艺的优点，将两者有机的结合在同一池中。）是中国首个地下式污水处理厂。
6、云南安宁市第二污水厂
目前正在运营，项目规模6 万吨/天，采用A2O工艺。
7、云南安宁市太平镇污水处理厂
目前正在运营，项目规模2.5万吨/天，采用A2O工艺。
8、青岛高新区污水处理厂
目前正在运营。项目规模18万吨/天，采用“A2O+MBBR”工艺。
碧水源已建有四个地埋式污水处理厂
1、昆明第十污水处理厂
2013年7月，昆明市第十污水处理厂正式投入运营。该项目采用集成式、集约化设计理念，选用由碧水源膜生物反应器（MBR）污水处理工艺，总投资7亿多元, 处理规模为15万m3/d,服务面积20.45km2，服务人口43万人。出水水质优于国家标准《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准。
昆明市第十污水处理厂不仅是全国处理规模最大，也是西南地区首座投入运营的地下式污水处理厂，该项目由滇投公司与北京碧水源科技股份有限公司采用BT合作模式建设，是昆明市《滇池流域水污染防治2011-2015年）规划》中的重点项目，技术先进、工艺复杂、施工难度大，是创新和智慧的结晶，随着该污水处理厂的正式运行，每年将为昆明提供再生水近6000万m3。
2、河北正定新区地埋式再生水厂：
处理能力为10万m3/d，出水水质达到一级A标准，实现中水回用7万吨/日。
3、烟台套子湾污水处理厂二期工程
套子湾项目占地约9.49公顷，是山东烟台规模最大的半地下式污水处理厂采用地埋式MBR处理工艺，新建规模为15万m3/d的半地下污水处理设施，其中再生水生产设施按土建10万吨/日规模建设，设备按4万吨/日能力安装，化验中心3000m2一座，包括工程项目建设范围内的厂区道路、绿化等配套设施，总占地约9.49公顷。
4、山西晋阳地埋式污水处理厂
该工程位于晋阳姚村镇，污水处理厂一期工程建设规模32万m3/d，累计日处理污水量近100万吨。其中A/A/O工艺建设规模为20万m3/d，MBR工艺建设规模为12万m3/d。该项目被列为山西省和太原市重点工程，采用全地下式结构设计。
桑德集团两座在建地下污水处理厂项目
1、肖家河再生水厂项目：
目前在建。2013年8月，桑德集团承建的肖家河再生水厂开始筹建，这是北京市首座全封闭的地下再生水厂，占地面积2公顷。经过改造后的肖家河污水处理厂，处理能力将从原来每天2万吨增加到每天8万吨，出水水质达到一级A到四类水体标准，处理过后的清水可直接注入清河。与原先污水处理池仅占厂区面积15%相比，地下污水处理厂的污水处理池面积增加了近四倍。
2、福清市第二污水处理厂项目：
目前在建。2013年 7月，桑德国际中标福建省福清市第二污水处理厂BOT项目，福清市第二污水处理厂为福建省第一个地埋式污水厂项目。采用“A2O+MBR”工艺，采用地埋式（半地下式双层加盖）建设，为福建省第一个地埋式污水厂项目，出水水质将达到一级A标准。
中国水网讯 地下污水处理厂因具有节约土地、对环境影响小等特点，近年来在北京、昆明、广州、深圳、贵阳等地逐渐兴起，这是否会成为一种发展趋势呢？6月22日上午，在“2014（第八届）环境技术产业论坛”上，上海市政工程设计研究总院（集团）有限公司党委书记 、总工程师、全国勘察设计大师张辰指出，“地下污水处理厂是不得已而为之的。”
据悉，目前我国绝大多数污水处理厂建设均采用地上式，但随着我国城市化水平和对环境要求的提高，特别是针对土地资源短缺、环境污染问题日益突出的大城市来说，在某些特定地区开始建设地下污水处理厂。
“建在地下最大的优点就是节约土地。”昆明市政雨污分流指挥部副指挥长马跃基曾指出，如同等规模露天厂区的占地面积将达150亩，但是昆明第十地下污水处理厂的厂区占地仅59亩，节约了2/3的建设用地。地下式污水厂由于节约土地、对环境影响小，特别适合于特大型城市市政工程的升级。
此外，除了节约了用地，地下污水厂还有两个优点，噪音和臭味问题得到了有效控制。
其实地下污水处理厂国外也有，张辰表示，近年来，“大家认为地下污水处理厂有一定的宣传亮点，就一窝蜂的去做，其实刚开始是‘不得已而为之’。”
据了解，由于地下污水处理厂地下基坑较深，建设成本要高于露天成本，而且施工难度也大；此外管理运营成本也高，如露天厂房白天不需要照明，地下的就必须使用。
张辰介绍，污水处理有集中的、有分散综合的。上海1984年做了污水处理的规划，以集中处理为主，并修了输送管线，在长江边上建了污水处理厂。30年来，关于集中、分散的讨论不断反复。曾有一段时间许多专家说要实现再生水利用，要在市中心设污水厂，但此时中心城区已经没有规划用地了，经综合分析讨论后，认为建一座比较封闭的地下污水处理厂在市中心比较合适，“所以才开始建的，并不是刚开始就为做地下污水处理厂而做的。”张辰解释。
资料显示，地下污水处理厂的模式目前在广州、深圳、贵阳等地已有成功范例。目前，北京在建设稻香湖项目同时，也启动了槐房、北苑地下污水处理厂的建设。
附：我国部分地下污水处理厂基本情况
探访国内最大地下污水处理厂 不仅好在省空间

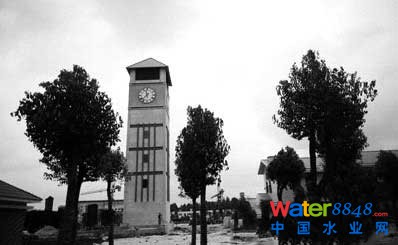

昆明市第十污水处理厂建在地下，地面上是免费开放的公园。

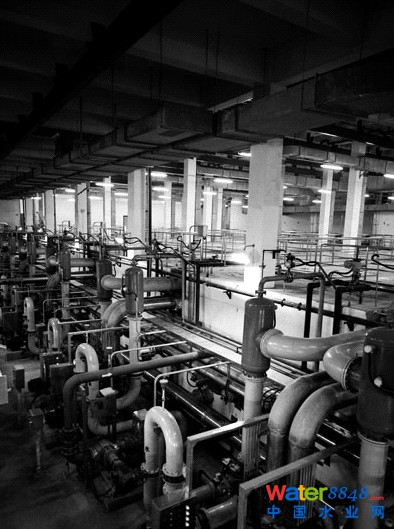

第十污水处理厂的膜设备间。摄影：赵永峰 实习生 武钊
幕后故事
施工20个月不许离开昆明
第十污水处理厂投入运营，昆明市政雨污分流指挥部工程处工程师陆宏总算松了一口气。过去的20个月他几乎没有假期，“除了因为工作需要出过几次昆明，我们不允许出昆明。”陆宏想起那段时间就直摇头。“这个工程是大项目，领导很重视，加上工程难度也大，所以我们基本没有节假日。”
除了要参与十厂的建设，陆宏当时还负责周边几个工地的建设。“每天早上基本7点多就要出门，从周边的工地绕一圈过来，9点多钟就到这儿了。”早上早出门，晚上还要加班，晚上9、10点钟回家，忙的时候凌晨一两点。
在陆宏的印象中，整个工程没有特别惊心动魄的经历，技术方面也没有攻克不了的难关，不过施工结束前的两个月特别疯狂，“工程到了最后冲刺阶段，大家都很紧张，每个人都很暴躁，争吵是免不了的，但是都是为了工程建设。”
绿树、鲜花、喷泉、广场，谁能想到昆明石虎关立交桥东北侧的这个公园下面是一座污水处理厂？这就是昆明市第十污水处理厂建成后的景象。而地下每天可处理污水15万立方米，出水水质优于国家一级A标准。近日，记者走访昆明市第十污水处理厂，揭开它的神秘面纱。
启用前：原有污水处理厂雨季超负荷
7月1日，我国处理规模最大的地下式污水处理厂昆明市第十污水处理厂和海明河等10座调蓄池投入运行，两项目均是《滇池流域水污染防治（2011—2015年）规划》中的重点项目。项目启用后，进一步提升了主城污水处理能力，完善雨污水收集系统，大幅削减流入滇池的污染。
据悉，滇池的主要污染源是工业废水和生活污水，因此治理滇池必须从源头上控制。为治理滇池，昆明市委、市政府实施了污水处理厂建设、管网敷设以及环湖截污、河道治理等项目，先后在主城区建设了2865公里管网及8座污水处理厂。目前，这些污水处理厂处理后达到一级A标准的尾水每年有3亿多吨，主要用于城区入滇池河道的补给水源。
昆明市政雨污分流指挥部副指挥长马跃基介绍，昆明市主城8座建成的污水处理厂处理能力达110.5万立方/天，而主城的自来水供水量加上自采水量已达110万立方/天。“在旱季，污水处理能力已经饱和。而在雨季，已经在超负荷运行。”
启用后：全市污水处理能力大增
昆明市第十污水处理厂正式启用后，昆明主城加环湖污水处理能力达到181万立方/天。
该厂位于石虎关立交桥东北侧，是目前国内规模最大的全地埋式MBR地下污水处理厂，也是西南地区第一座投入运行的地下式污水处理厂。
该项目设计规模15万立方/天，占地约3.89万平方米，服务面积59平方公里，服务人口43万人。服务范围西起环城东路-东二环，东至东三环，北始穿金路，南止昆石高速，项目批复概算投资7.47亿元。
据介绍，由于采用了新工艺膜处理技术，该处理厂的出水水质优于国家一级A标准。每天，该厂将有4.5万方处理过的中水用于附近绿化，剩下的水进入河道，最终进入滇池。
在该厂地面上将建成一个50亩的开放式公园，免费向居民开放。
调蓄池：10个总容积达10.5万立方米
此次和第十污水处理厂同时投入运行的首批10个调蓄池总容积达10.5万立方米。海明河调蓄池是当中规模最大的一个，蓄水容积2.8万立方米，主要收集白龙路、人民东路以南，东郊路以北，二环东路以西，环城东路以东4.7平方公里范围内的混合污水。
根据滇池流域水污染防治规划，将在二环路内建设16个调蓄池。今年年底前昆明将建成并投入另外6座新型雨污调蓄池，届时昆明城市蓄水总容积将达到20.44万立方米，成为全国雨污调蓄规模最大的城市。
焦点
城东片区淹积水频率将大降
调蓄池配合污水厂，还能错峰避免污水入滇池
据昆明市政雨污分流指挥部副指挥长马跃基介绍，十厂建好可以缓解昆明市第二污水处理厂的压力，把城东片区的污水就近处理，这一片区淹积水频率也可以大大降低。
据马跃基透露，现在海明河道接纳的污水是用一根管径1.5米的管道截污到二厂处理，但是雨季的时候雨污合流，雨水倒灌会造成菊华立交和石虎关立交桥下淹积水。另外，海明河道的污水也会有一部分进入大清河，最终进入滇池。现在二厂是超负荷运转，“即便旱季也处于饱和状态，超负荷就会出现处理不完和处理不达标的问题。”
而遇到雨量很大的情况，启用调蓄池可以更好地配合第十污水处理厂发挥作用，进一步缓解城东片区的淹积水状况。
昆明市从2011年开始建设调蓄池，规划在二环内建设小路沟、昆一中、圆通沟、学府路、教场北沟、白云路、明通河、老运粮河等16座调蓄池，总容积20.44万方，目前建设完成的有10座。
海明河蓄水池是其中容积最大的一个，容积为2.8万方。这个调蓄池投入使用后，可以在暴雨来临时收集超量的雨水，错峰避免污水流入滇池。
昆明市政雨污分流指挥部工程处工程师陆宏告诉记者，在菊华立交桥下被蓝色围挡围起来的地方就是海明河雨污调蓄池。由于雨污调蓄池都建在地下，在围挡内有树木有道路，很难想象下面是那么大的雨污调蓄池。
“旱季调蓄池的闸门都是关闭的，雨季打开。雨水通过箱涵进入海明河上段，再从海明河进入调蓄池，之后再使用水泵抽水进入污水厂处理。”陆宏介绍，调蓄池建成投入使用后，将有效收集二环内主要河流、沟渠及管内的合流水，减少雨季期间污水处理厂超负荷运行，并缓解城市低洼地带雨季淹积水的状况。
现场走访
“秘密武器”不过是白色细管
第十污水处理厂主要工艺构筑物设于地下一、二层，昨日，记者跟随昆明市政雨污分流指挥部工程处工程师陆宏下到地下一层，近距离接触了该厂的“秘密武器”。
地下厂区：膜处理后的水最清
“这个绿色的大箱子就是除臭设备，这个是高压风机，这个就是膜处理的池子。”陆宏一一介绍厂房的设备，最后在一个展示台前驻足。“从这几个容器的水颜色就可以看到污水处理的效果了。”
记者看到，从左到右摆放着几个玻璃容器，里面的水颜色越来越浅，最后一个容器里的水非常清澈。“最后这个容器里的水就是我们十厂的新工艺膜处理之后的水，要优于一级A标。”
这个听起来很神秘的膜处理工艺的材料有着非常可爱的外形，白色的细管就是这项技术的秘密武器。
据陆宏介绍，污水进入处理厂之后，经过格栅、沉砂池、精细格栅、生化池后进入膜池处理。这些细小的管子此时就开始发挥作用。“管子是中空的，管壁上有几微米大小的小孔，水从小孔进入管内，再通过水压从中间排出，完成膜处理。”陆宏说，完成膜处理的水由产水泵提升、经消毒后排出污水厂。
公园建设：计划8月底完工
第十污水处理厂启用后，地面上将建成50亩的休闲公园。昨日中午，记者在公园施工现场看到，这里已经栽种了不少乔木，一些不耐晒的树种还覆罩了黑色的遮阴网，工人们正忙着铺设道路、栽植树木。
陆宏介绍说，公园的建设今年5月份才完成招标。目前公园道路及绿化工程正在施工，计划8月底完工。
百科问答
地下建厂难在哪里？
答：建设、运营成本高
因为污水处理厂地下部分采用两层地埋式设计，整个地下基坑深度达18米，建设成本要高于露天建设，而且施工难度要大得多。同时，马跃基也不否认地下污水处理厂的建设、运营成本要高于露天的污水处理厂，“管理、运输的成本都要高一些，举个例子，露天的厂房白天不用照明，但是地下的就需要。”
地下建厂好在哪里？
答：节约土地、无噪音、少臭味
既然如此为什么还要建在地下？“建在地下最大的优点就是节约土地。”马跃基说，同等规模露天厂区的占地面积将达150亩，但是第十污水处理厂的厂区占地仅59亩，节约了2/3的建设用地。
当然，除了节约了用地，地下污水厂还有两个优点，“因为埋在地下，噪音的问题就解决了。露天污水处理厂机械的声音还有水声对周边都有一定的影响。”他还透露，尽管经污水处理厂处理过的水都已经达到国家标准，但一般的污水处理厂在排放时，站在下风口的位置时还是能闻到臭味，而地下污水处理厂通过地下几道工序的除臭技术，到了出气口基本就没有味道了。
十厂的技术“新”在哪里？
答：采用膜生物反应器污水处理工艺
据介绍，除了规模最大，昆明市第十污水处理厂还首次创新地利用计算机模型模拟运行工况专利技术，采用膜生物反应器（MBR）污水处理工艺，由菊花村污水泵站提升后经压力管进水，依次经过格栅、沉砂池、精细格栅、生化池、膜池处理，最后由产水泵提升、经消毒后外排。
地上公园有何“秘密”？
答：选树种有讲究，遗憾没厕所
在污水处理厂顶上建公园需要注意些什么？陆宏说，在污水处理厂顶上回填了2.5米高的泥土，因此栽种的乔木就不能选择深扎根或太大的树种，只能栽一些小型灌木、植被，“扎根太深会对主体建筑等造成影响。”
据陆宏介绍，第十污水处理厂上方所建公园有个小小的遗憾，就是没建厕所。
山东全省首座地下污水处理厂建成投用(图)
地上建公园停车场 地下先进工艺除污水
全省首座地下污水处理厂建成投用

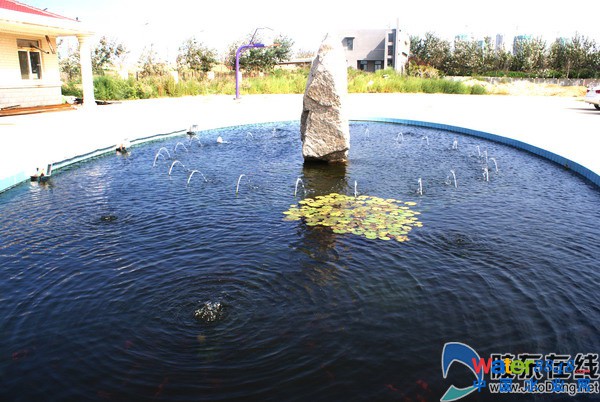

胶东在线网8月26日讯(通讯员 马双军 郭传义 张凯莉)池中，锦鲤、花鲢等淡水鱼游弋嬉戏、好不自在；岸边，经过“再生水”灌溉的鲜花争奇斗艳、芬芳扑鼻……这是记者在全省首座全地下污水处理厂——烟台开发区古现污水处理厂生物指示池看到的生动一幕。
“随着古现二期扩建(地下建设部分)工程的建成试运行，加上一期提标工程，现在全厂的日处理能力为6万吨，平均日处理量约3.6万吨，出水水质达到一级A。”烟台开发区城管环保局公用事业管理处负责人刘永堂告诉记者。

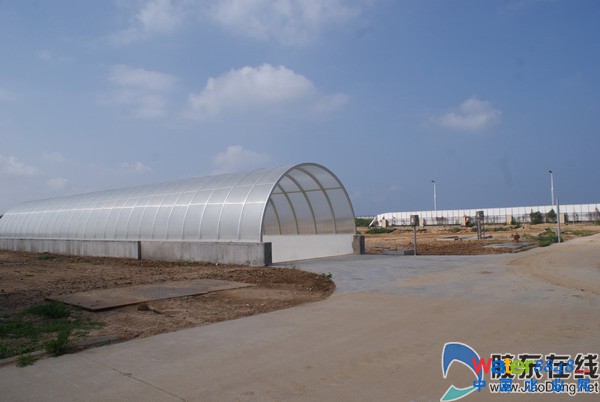

现场：地上建景观公园地下是污水处理厂
沿着如地下车库入口的拱形通道驱车进入地下污水处理厂，记者看到，地下“别有洞天”：巨大的柱子将地下空间分隔成若干个功能区间，曝气池、沉淀池、设备间等一应俱全，各类处理设备紧张运转。
“我们的处理工艺全国领先，所有除污工序均在地下进行。”古现污水处理厂技术员孙平俊介绍说，污水、臭气处理采用的是活性污泥法、生物除臭工艺，“在处理过程中，微生物变身''大胃王''，将污水中的污物和臭气统统''吃掉''，达到再生水的标准才从出口源源不断地流出。”
“除了水质达标外，整个处理过程全部实现''电子化''。”孙平俊告诉记者，整个系统全是电脑控制的，基本不用人工来打理，里面的一切都在中央控制室操作完成，平时安排巡查人员巡查即可。
“我们厂区实行日监测，区环境监测站是每周两三次的抽样监测，自月初试运行以来，出水水质均达到《城市污水处理厂污染物排放标准》一级A标准。”孙平俊介绍，此类水可以用于养鱼、洗车、冲厕、园林绿化灌溉、城市景观用水等，从而大大减少自来水的消耗，促进节能减排。据悉，目前该处理厂的脱水机等设备用水、绿地灌溉和道路降尘均使用该水。”刘永堂说。
据悉，古现污水处理厂主要承担古现、八角等街道居民的生活污水及附近富士康、大宇造船等企业的工业污水处理。
揭秘：建地下处理厂有啥亮点？
为何要把污水处理厂“隐藏”到地下？据了解，采用全地下模式处理污水，要比建设同等面积、规模的地上处理厂多投入1-2倍资金。
“虽然投资额大，施工负责困难，但其综合效益是无法用金钱来衡量的。”刘永堂介绍，首先地下污水处理厂能有效防止噪音、臭气等对环境和周边居民生活产生的影响，环境污染小，一改传统污水处理厂气味浓、环境差的弊病。同时，还可节约土地资源，“节省出的地上空间，可规划建设海滨公园和拥有420个停车位的海滨停车场，既丰富了海滨景观，又方便了市民游玩，可谓一举多得。”
但是，在海边建地下处理厂，绝非简单事。据介绍，按照设计要求，古现处理厂二期挖到地下14.5米处，然后打上1米多厚的基础层，最后才是地下污水处理车间。“为有效防止检修设备时，周边海水位对池体上浮、偏移影响，我们深基坑支护施工最深处达14.1米，光抗拔锚杆就下注近2400根。”孙平俊告诉记者，“预处理区有地下2层，建筑面积在一万平米左右，将有足够的空间来处理污水。”
延伸：系全省首家采用BOT融资模式
古现污水处理厂除享有全省首例地下模式外，还是全省首家创新引进民间资本参与公共工程建设，即BOT融资模式。
所谓BOT模式，即建设-经营-转让，是上世纪末在国际上兴起的一种新的投资合作方式，通过政府授予私营资本对基础设施的建设和一定时期的特许经营权，以项目本身收益偿还贷款，回收投资并取得收益的一种方式。目前，开发区古现、大季家两所污水处理厂均采用BOT模式运营。
据介绍，古现污水处理厂由北京中联环工程股份有限公司采用BOT模式设计和投资建设，由其控股公司烟台中联环污水处理有限公司负责运营，该污水处理厂主要收集古现办事处和八角办事处辖区的工业企业和居民生活污水，该污水处理厂运营期限为23年。采用鼓风曝气式氧化沟生化处理(即氧化沟)工艺，设计规模为6万吨/天，首期建设规模为2万吨/天，投资约2500万元，二期工程即全地下模式，投资1.5亿元左右，处理规模为4万吨/天。
对于采用BOT融资模式建污水处理厂，烟台开发区城管环保局有关负责人表示，该模式可有效纾解政府财政资金压力，吸收民间资本为政府公用事业所用。“还可节约大量行政支出，让政府抽出更大精力做好监管职能。拿古现污水处理厂讲，公司一般30左右人就能很好运转，还可以引进国内外先进技术，让专业人士做专业活。”
来源：中国水业网、E20 、水进展微信、中国给水排水杂志网、污水处理观察 、中国水工业网、慧聪水工业网 、点绿网 、云南网 、胶东在线
