MBBR工艺(MBBR-移动床生物膜反应器）

MBBR工艺是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。



1、 前置反硝化工艺 工艺流程图：



　　污水经格栅去除粗大漂浮、悬浮物后，经过提升泵房，进入出沉池去除部分SS、COD、BOD等物质，经预处理的污水采用上向流进入第一级ABAF滤池，利用回流液中的硝态氮进行反硝化作用、并消耗降解部分COD和BOD，污水进入第二级 OBAF滤池后,对剩余的COD、BOD进一步降解，同时利用消化作用大量降解氨氮，形成硝态氮，出水进入清水池贮存待反冲洗用，部分出水回流到ABAF进水口用于反硝化。生物处理以外连接化学除磷工艺，可保证出水总磷≤ 0.5mg/l，NH3-N ≤ 5 mg/l，TN ≤ 10mg/l。运行过程中，滤池运行一段时间后需对滤池进行反冲洗；反冲洗采用气水联合反冲洗，反冲洗污水通过反洗缓冲池返回沉淀池，与原污水混合进行处理。

2、深床滤池工艺流程：

　　生活污水经过提升泵房，进入格栅去除粗大漂浮、悬浮物后，采用上向流进入深床滤池，利用污水中的硝态氮进行反硝化作用、并消耗降解COD和BOD，若来水碳源不足，需外部投加碳源，出水总氮满足一级A标准。

　　使用范围：适用于污水厂的提标改造和深度处理。

 3、 SSMBBR工艺：

SSMBBR工艺是全系统的，以活性污泥法运行的悬浮填料工艺，包含悬浮填料在系统内的防堆积、防堵塞设计和填料对墙体、设备及曝气系统的防摩擦设计等。

A²O、AO、氧化沟、SBR等任何工艺都可以改造成SSMBBR工艺，SSMBBR工艺中悬浮填料可以任意投放在水解池、厌氧池、缺氧池、好氧池而不会在末端堆积和堵塞，流化效果好，能够提高系统内的生物量及生物活性，显著提高污废水的处理效率。

SSMBBR工艺尤其适用于占地面积小，池容不足的城市污水处理厂和工业园区废水处理厂的提标扩容工程。





特　点：

· 无须调整F/M比率

· 使用高效的改性生物悬浮填料，提供最适合的微生物生长环境及大比表面积，使系统内维持高生物量和高生物活性。

· 反应速度快、处理效果好，以生活污水为例，BOD去除率96-98%、COD去除率95%-97%、氨去除率98-99.9%、氮去除率80-85。

· 易于操作、无须维护

· 污泥产生量极少

· 无污泥膨胀、无堵塞

· 占地小、投资少、耗电量低、运行成本低

· 对老旧污水处理厂的提标扩容、高污染的废水处理具有显著的效果

4、15种工艺技术


我国饮用水新标准（GB5749-2006）已于2012年7月强制执行，但目前95%以上的地表水厂是在现行水质标准颁布之前设计建造的，设计及运行参数完全达不到新标准的要求。面对不断增加的供水压力，水厂改造已经成为我国供水领域的首要任务。

1.给水厂提标改造及深度处理

☆ 针对水源污染导致水质不达标的解决方案

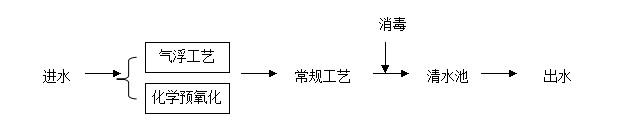

（1）化学预氧化（适用于低温低浊，或者有机物含量高的水源水质）





（2）强化生物法预处理（适用于水体中氨氮及有机物超标的微污染水源水）

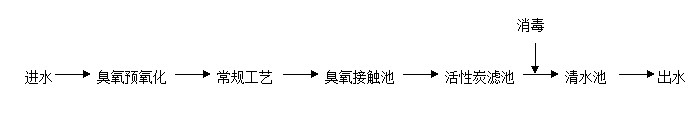

（3）深度处理工艺（适合于原水水质为劣Ⅲ类或以下的地表水）











（4）其他工艺





☆ 原有工艺不完善导致出厂水不达标解决方案

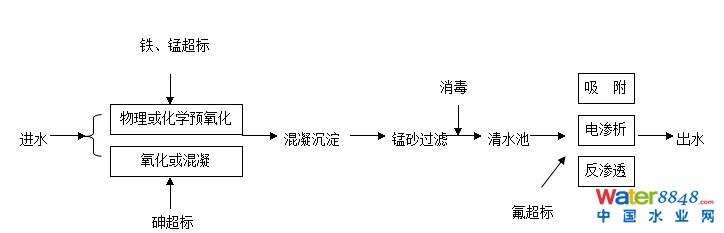

☆ 铁、锰等特殊污染物超标



















2、污水处理厂提标改造

在不新增占地面积的情况下，对现有污水处理厂进行提标改造，可以对初沉池、生化工艺分别进行技术改造，分述如下：

（1）

初沉池存在问题：泥量大，含固率低；碳源流失严重；污水可生化性变差。

改造后效果：合理排泥，含固率提高，无需污泥浓缩池；具有水解酸化和生物除磷功能；提高污水的可生化性。



（2）生化工艺改造措施

A 常规曝气生物滤池工艺

常规曝气生物滤池工艺存在问题：滤池易堵塞；配水配气不均匀，易发生沟流；曝气系统会出现曝气管连接处破裂，滤池无法正常运行，需经常清池维护；反冲排污不彻底；各滤池间水量不平衡等问题。

改造后效果：滤池不堵塞；采用专利设备—多功能滤管，配水配气均匀，同时具有曝气作用，可连续使用10年以上无需清池维护；采用气水联洗，排污彻底；采用专利技术“上向流滤池水量负荷自动均衡方法及结构”控制滤池间水量平衡。



B  氧化沟工艺

C  SBR工艺



3、给水厂生产废水及污泥脱水处理

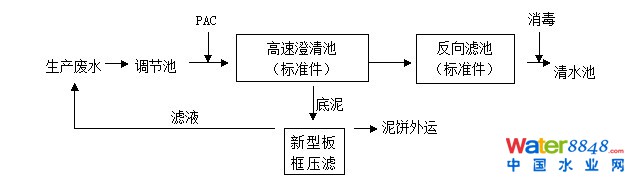

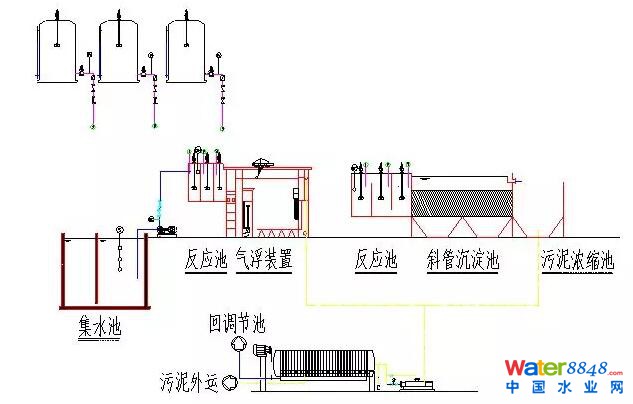

自来水厂的生产废水主要来自沉淀池或澄清池排泥水和滤池反冲洗废水，其中包含了原水中的杂质以及水厂投加的药剂残留物，其水量一般约占水厂总制水量的3%~7%，由于环境保护的需要，这部分泥水不能直接排放，另外水资源成本越来越高，因此需对这部分水进行合理的回收处理和污泥脱水处置。工艺如下：





工艺的优势主要有：1、整个处理过程不投加PAM；2、污泥低成本脱水，脱水后含水率低于 60%；3、生产废水经处理后没有安全风险，出水浊度低于0.5NTU，直接并入水厂滤池出水；4、整个过程清洁生产；5、采用智能化模块化的标准件，显著减少建设垃圾和占地面积。



我国饮用水新标准（GB5749-2006）已于2012年7月强制执行，但目前95%以上的地表水厂是在现行水质标准颁布之前设计建造的，设计及运行参数完全达不到新标准的要求。面对不断增加的供水压力，水厂新建已经成为我国自来水供水领域的重要任务。

1)、水厂新建项目

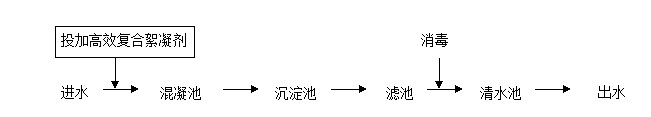

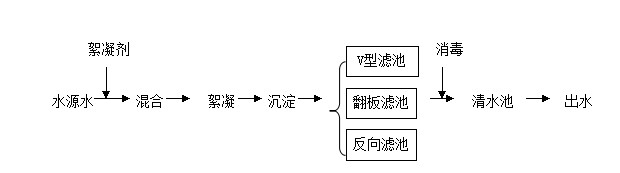

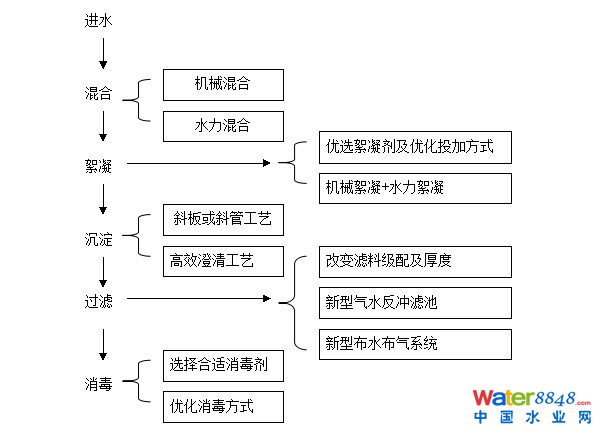

常规工艺路线

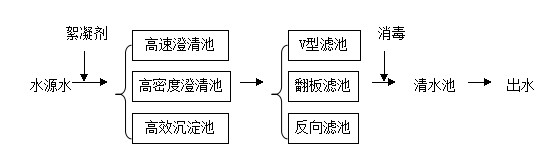

高效工艺路线



2）污水处理厂新建项目

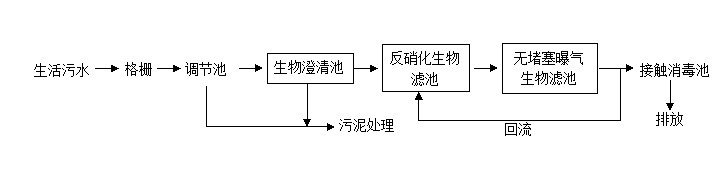

新建的污水厂主工艺采用我公司的生物澄清池+两级生物滤池，与传统工艺比较，可大大减少占地面积；出水水质达到国家一级A标准。



随着我国城镇化脚步的不断加快，对城镇污水处理水水质的要求也越来越严格，现新建（包括改、扩建）的城镇污水处理厂均需按《城镇污水处理厂污染物排放标准》(GB 18918 -2002)一级A标准执行，而现有的城镇污水处理厂也需进行提标改造，将原一级B标准提至一级A标准，以符合社会发展的要求。

清泉公司针对城镇污水处理提标改造提出的深度处理工艺方案有：

（一）微絮凝+直接过滤

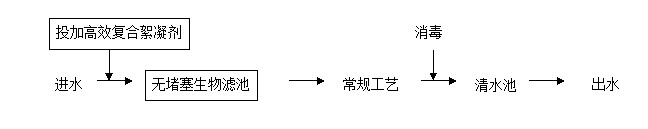

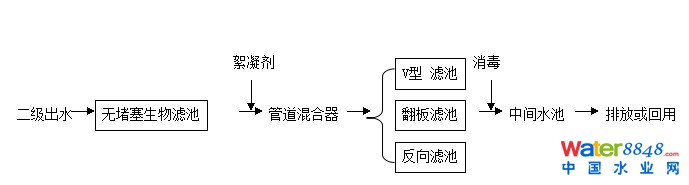

（二）无堵塞生物滤池+过滤

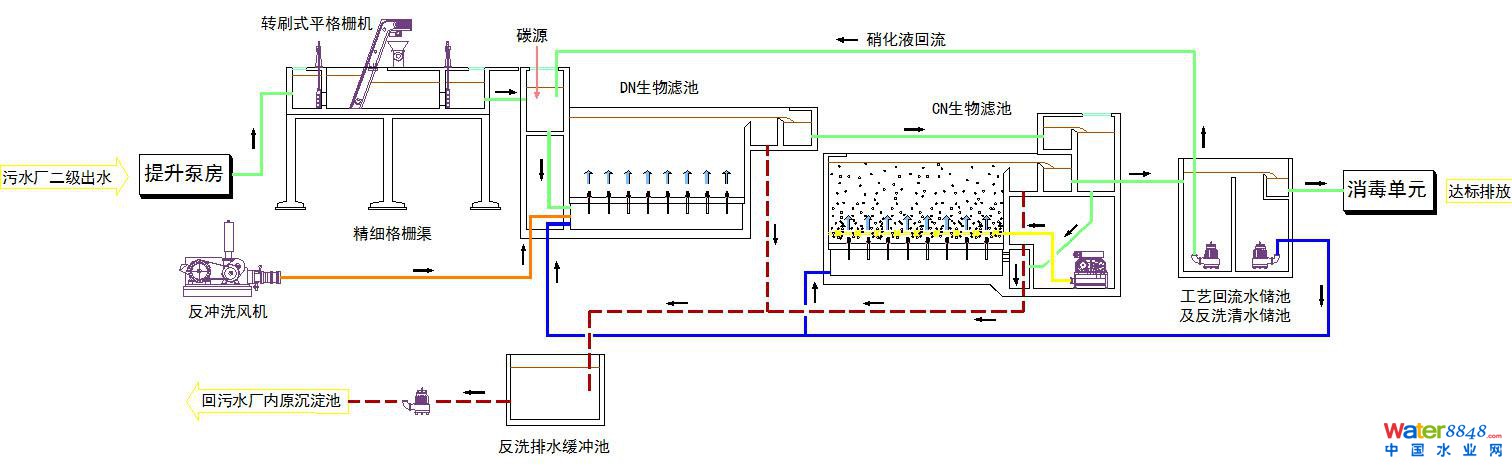

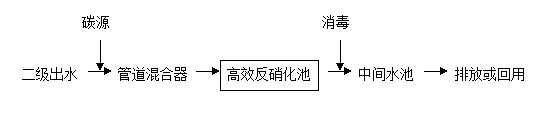

（三）外加碳源+高效反硝化滤池

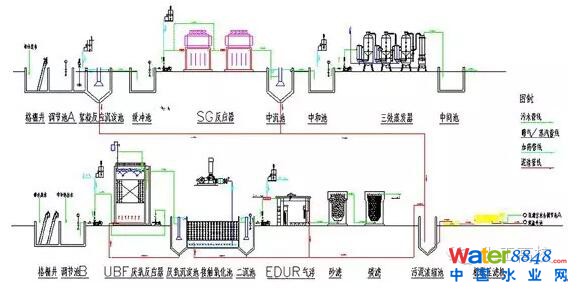

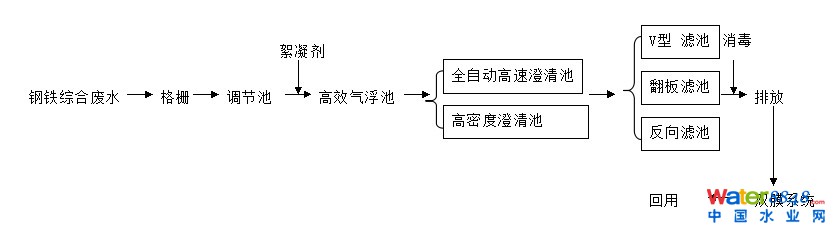

（一）钢铁综合废水

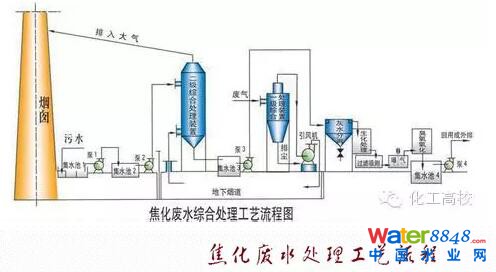

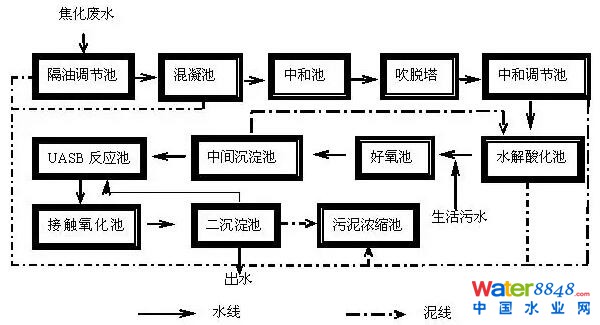

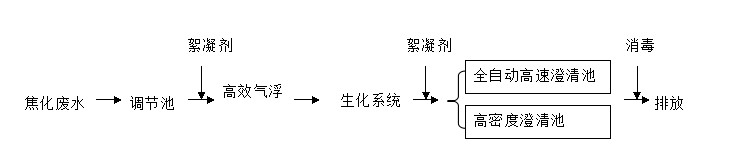

（二）焦化废水





（来源：water8848）

【干货】62种污水、废水处理典型工艺和工艺流程图

七、氧化沟工艺

八、中水回用处理典型工艺流程

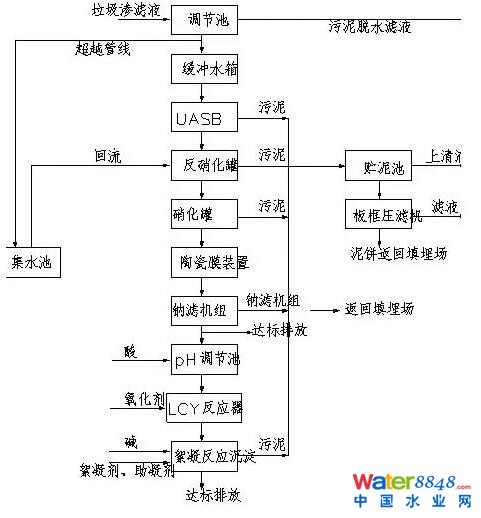

九、垃圾渗滤液典型工艺流程

十、城市污水回用处理工艺

十一、钢铁乳化液处理典型工艺流程

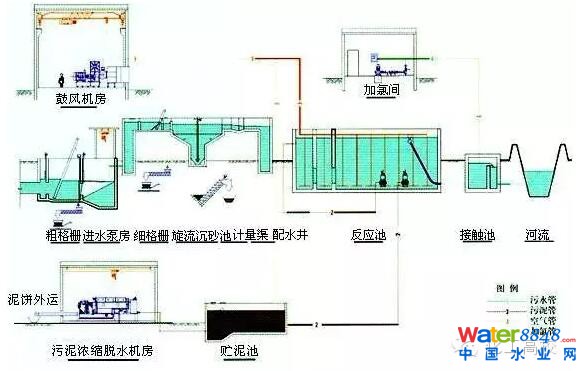

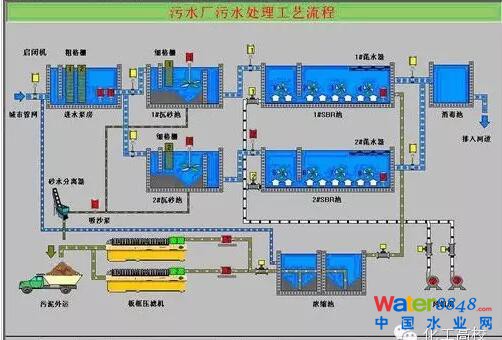

十二、城市污水处理工艺流程图

十三、污水处理厂典型工艺流程图

十四、造纸污水处理工艺流程

十五、屠宰废水处理工艺流程

十六、CAST污水处理工艺

十七、酸洗磷化废水处理工艺

十八、高矿化度矿井排水深度处理新工艺流程图

二十五、污水处理工艺流程图

二十六、城市污水处理工艺流程图

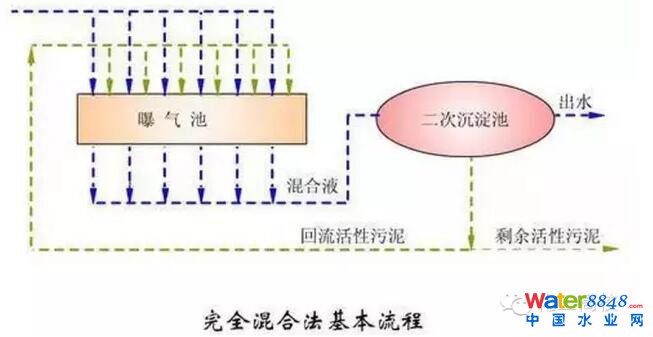

二十七、传统活性污泥法工艺流程图

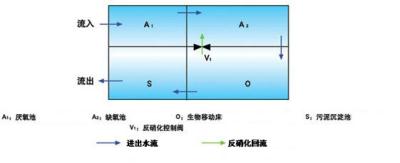

二十八、MBFB工艺

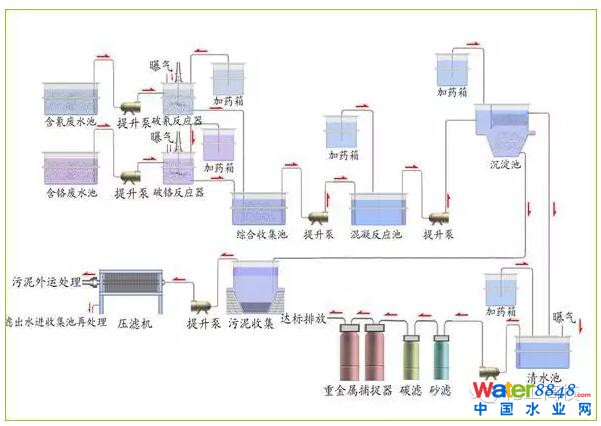

二十九、电镀污水处理工艺流程

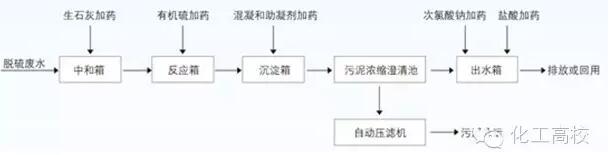

三十、脱硫废水处理工艺

三十一、塑胶电镀废水处理工艺图

三十二、炼油厂典型的废水处理工艺流程

三十三、制糖废水处理工艺流程图

三十四、焦化废水处理工艺流程

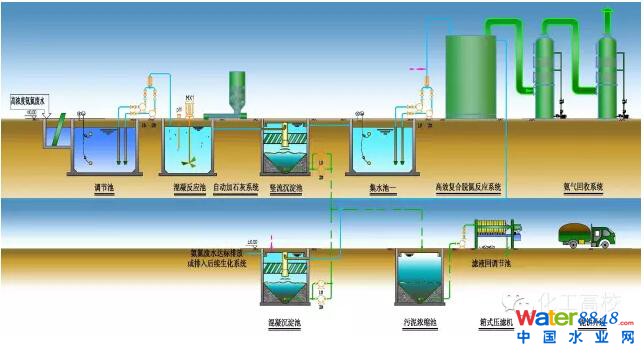

三十五、高浓度氨氮废水处理工艺流程图

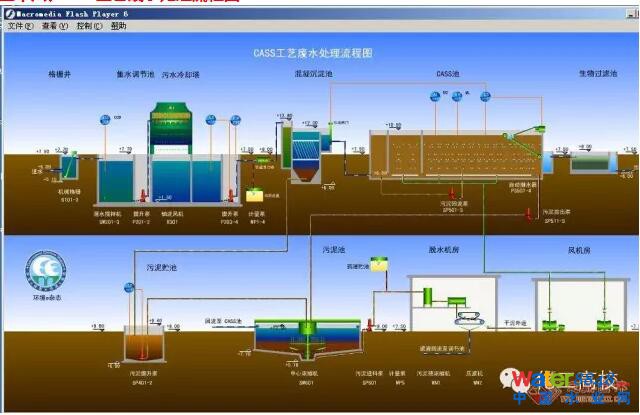

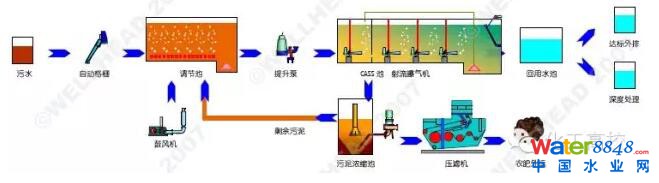

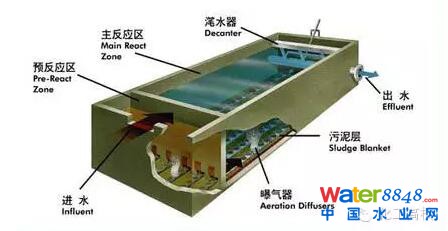

三十六、cass工艺废水处理流程图

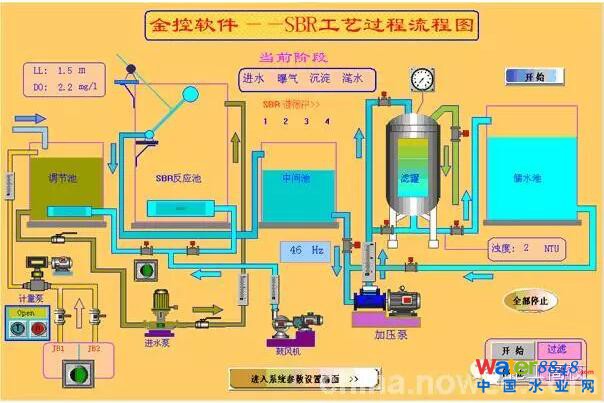

三十七、污水处理工艺流程组态图

三十八、SBR污水处理工艺

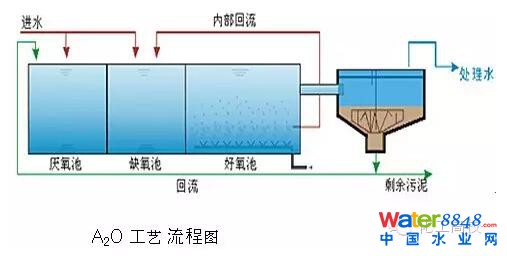

三十九、A2O工艺流程图

四十、污水处理的PLC自控系统

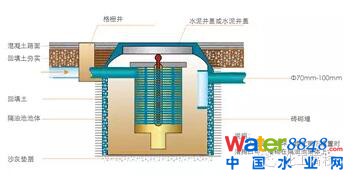

四十一、GW-T型整体地埋式隔油池

四十二、电镀污水处理设备

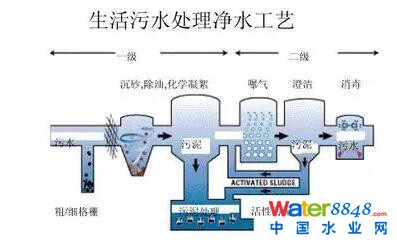

四十三、这是生活污水净水工艺

四十四、生活污水处理设备与工艺

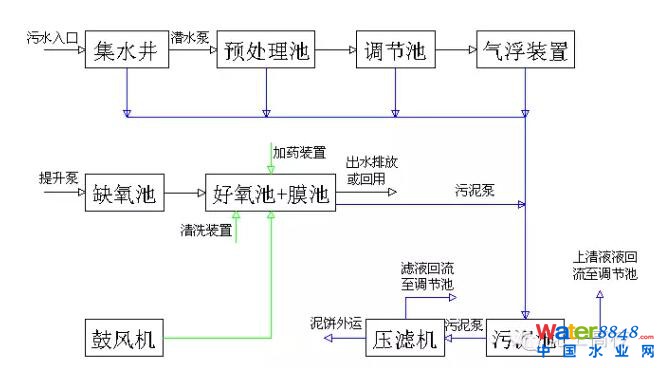

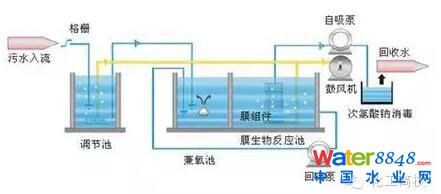

四十五、MBR膜生物反应器工艺流程

四十六、反硝化除磷或其他脱氮工艺

四十七、污水处理设备污水处理工艺流程

四十八、ETRB悬链式污水处理曝气工艺及装置

四十九、ITT污水深度处理工艺及主要设备

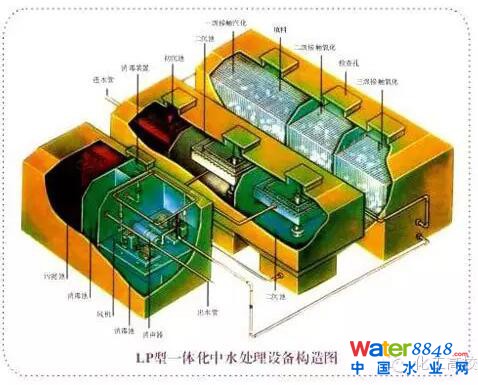

五十、ＬＰ型一体化污水处理设备

五十一、污水处理技术工艺流程图详解

五十二、淀粉废水

五十三、果汁废水

五十四、含铅废水处理工艺流程图

五十五、合成革废水处理工艺流程图

五十六、化工废水处理工艺流程图

五十七、化纤废水处理方案

五十八、焦化废水处理工艺流程图

五十九、垃圾渗透液废水工艺流程图

六十、磷化废水废水处理工艺流程图

六十一、印染废水工艺流程图

六十二、制药废水处理工艺流程图

原标题:【收藏】污水、废水处理典型工艺和工艺流程图
