奥图泰流化床能源系统为市政污泥提供可持续的解决方案
郑光云-奥图泰能源与环境业务发展经理
奥图泰公司是总部位于芬兰的上市公司,公司主要业务涵盖选矿、金属冶炼以及能源领域。公司规模大约4200人,2016年营业额为10亿欧元。奥图泰公司是以技术为导向的公司,公司的很多焚烧炉技术写入中国矿山冶金行业的大学教科书。公司截止到2016年,专利有7900多项,平均每人有1.8项左右的专利。

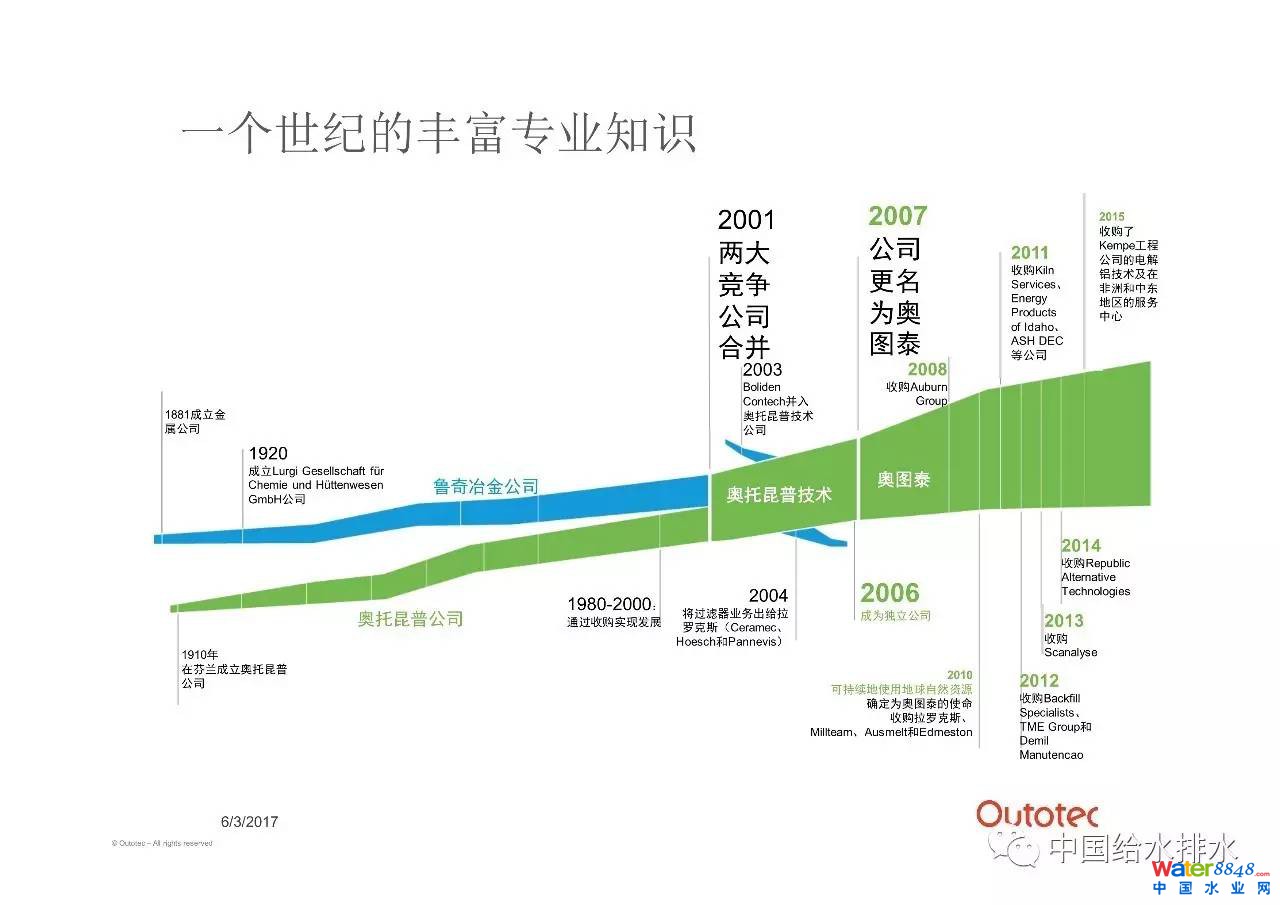

奥图泰的历史可以追溯到1881年成立的德国鲁奇金属公司,和1911年成立的芬兰奥托昆普公司。这两家公司最早都是从事矿山冶金行业,在2001年合并成立奥托昆普技术公司,然后在2007年的时候独立出来,成立奥图泰公司。

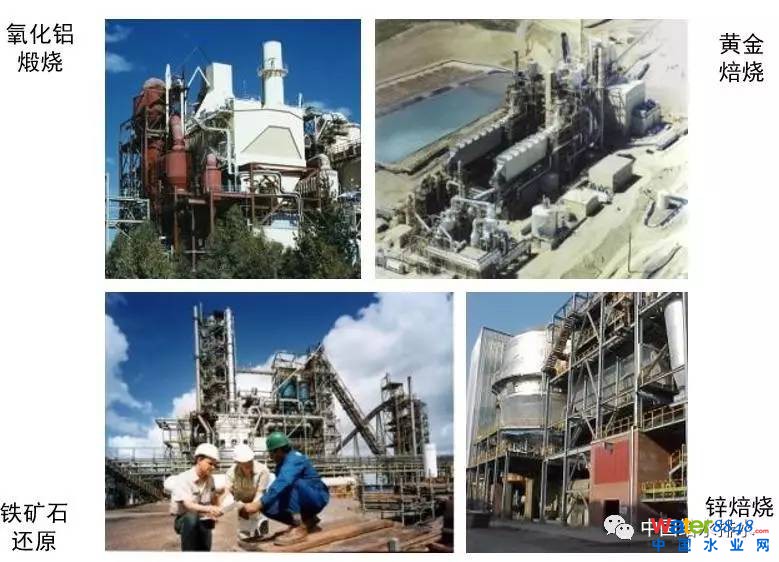

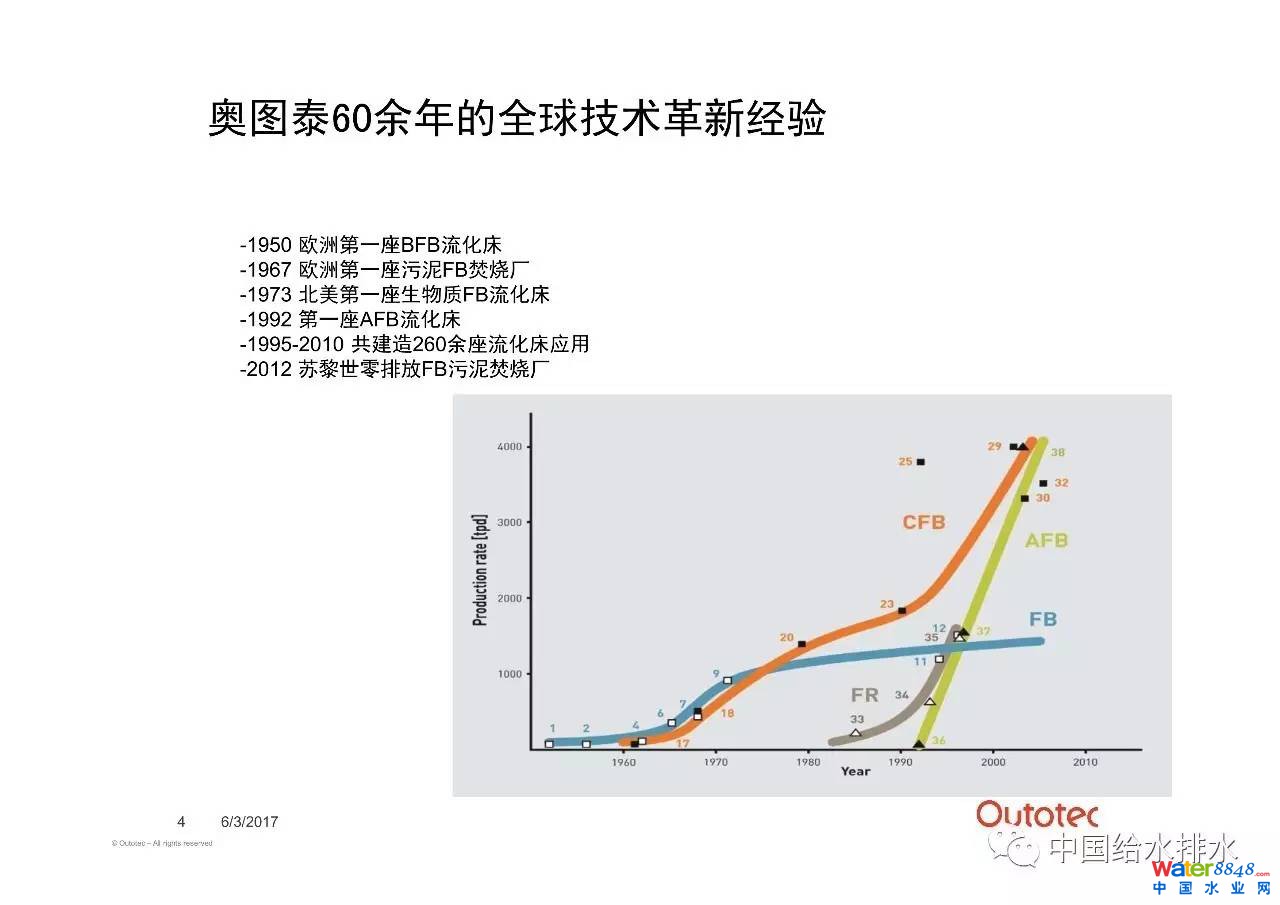

随着第二次世界大战之后,人们对燃料的需求增加,需要开发新的更加环保、更加高效的技术,在这个基础上,奥图泰于1950年开发了世界上第一个流化床技术,主要是应用于铁矿石的焚烧。而后1967年奥图泰将流化床技术应用在欧洲的第一座污泥焚烧工厂。在1973年奥图泰把流化床应用在整个北美生物质焚烧领域,包括稻草、秸秆焚烧。

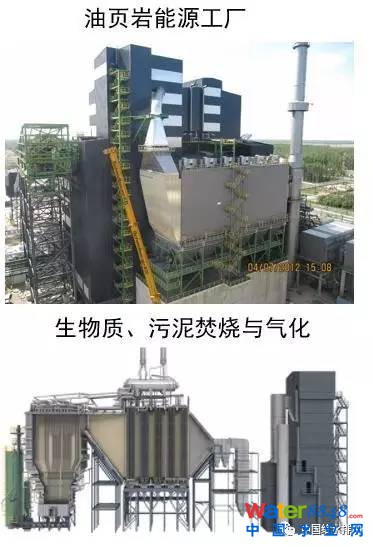

在2012年奥图泰承建当时世界上唯一一座,也是至今为止唯一一座油页岩焚烧工厂。这些应用都是基于奥图泰的流化床技术。

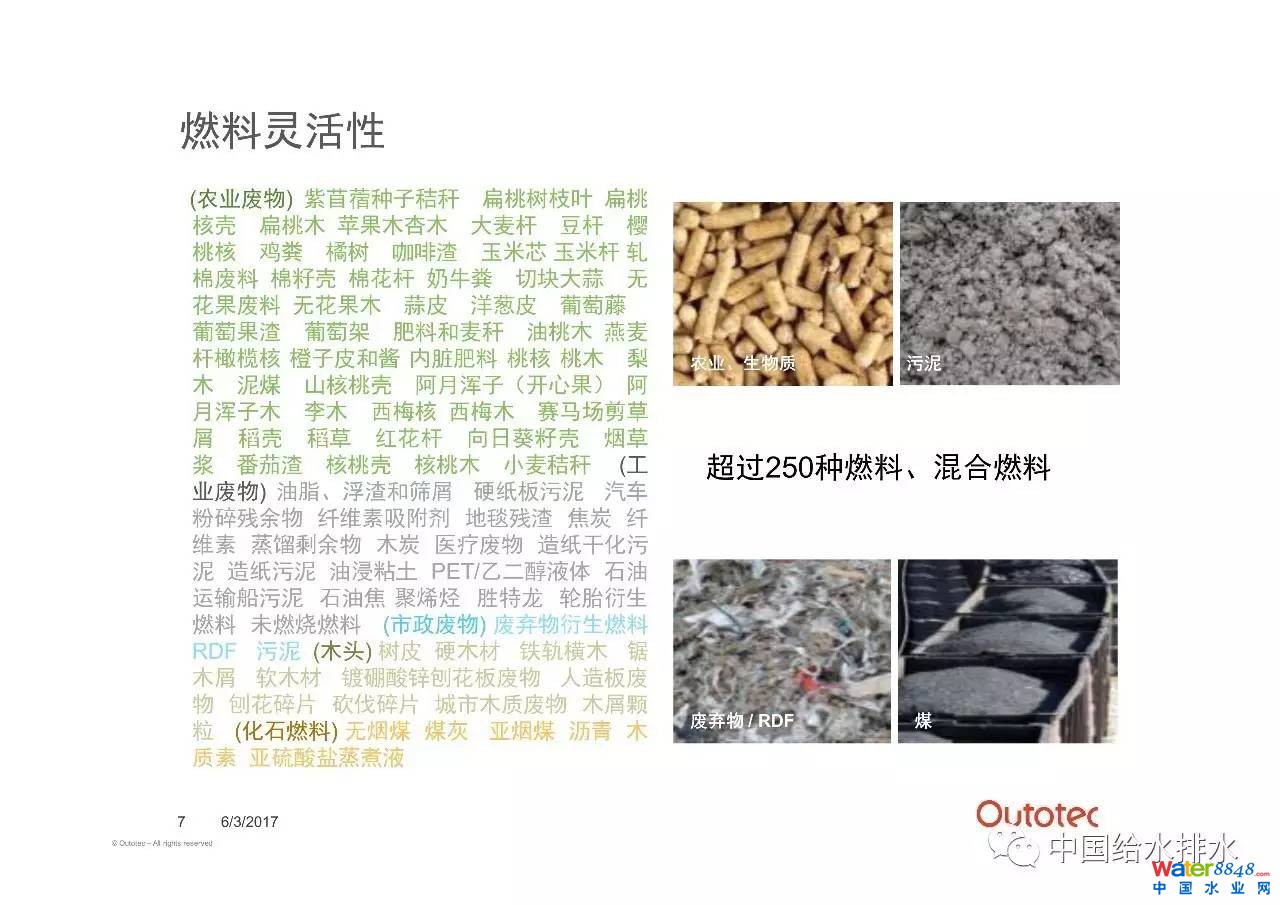

奥图泰的流化床技术已经处理了250多种燃料,包括农业废弃物、秸秆稻草、污泥、市政污泥、造纸污泥、工业废弃物、轮胎、废弃纸张、还包括煤。

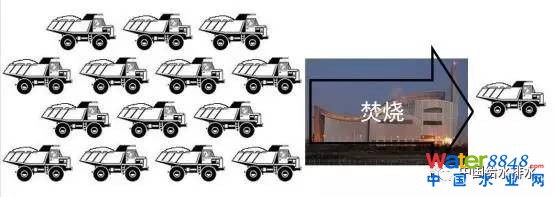

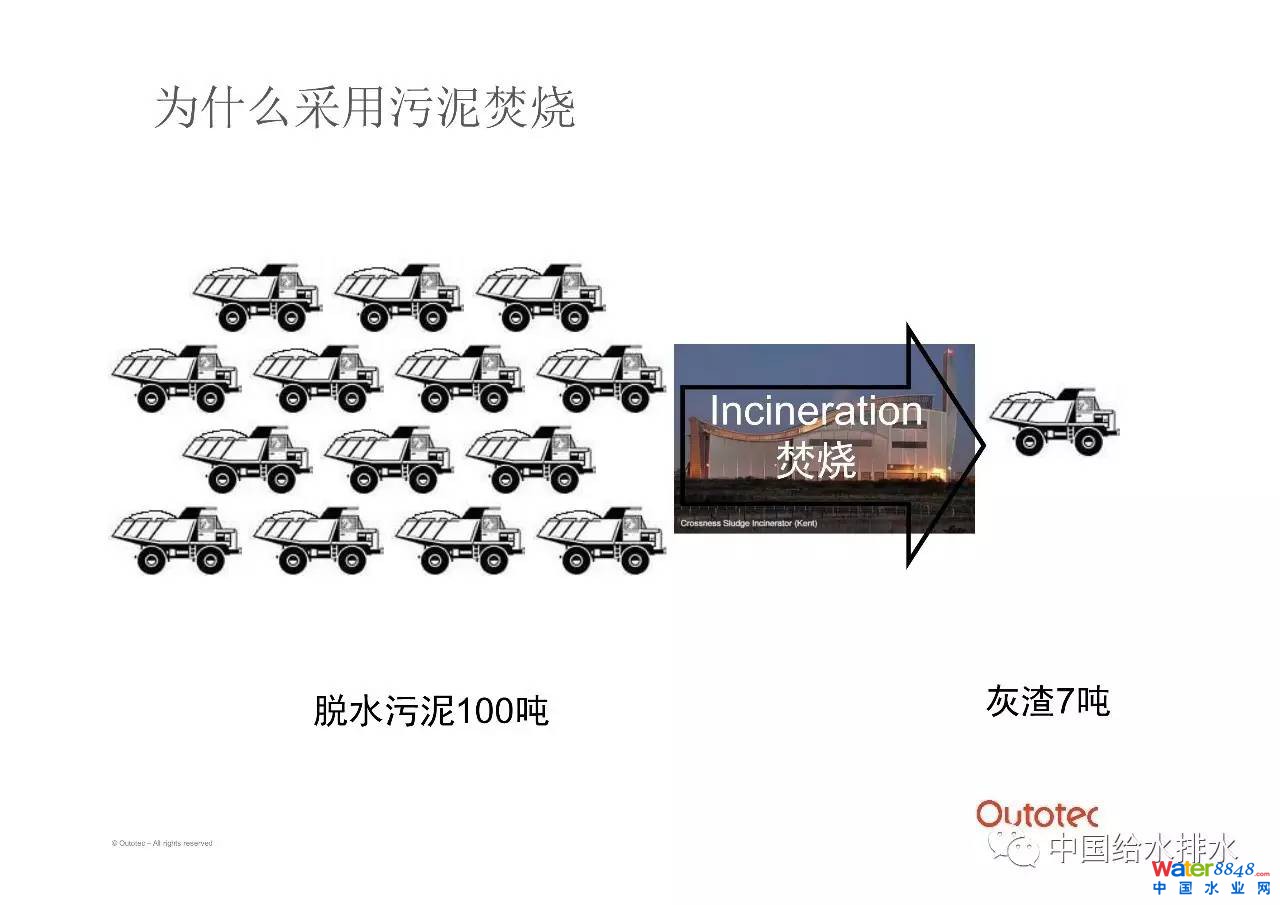

目前污泥处理路线各式各样,有好氧堆肥、厌氧消化、填埋、干化、焚烧等。每一种技术各有利弊。焚烧从技术路线来说,发展了很多年,非常成熟。从投资角度来说污泥焚烧投资成本很高,整个运营成本也很高。但焚烧是污泥处理处置路线中最彻底、最减量的一种方式。对于100吨含20%固含量的脱水污泥,通过焚烧,废渣量大约为7吨。因此对于土地比较稀缺的大型城市,污泥焚烧是一种比较合适的方法。

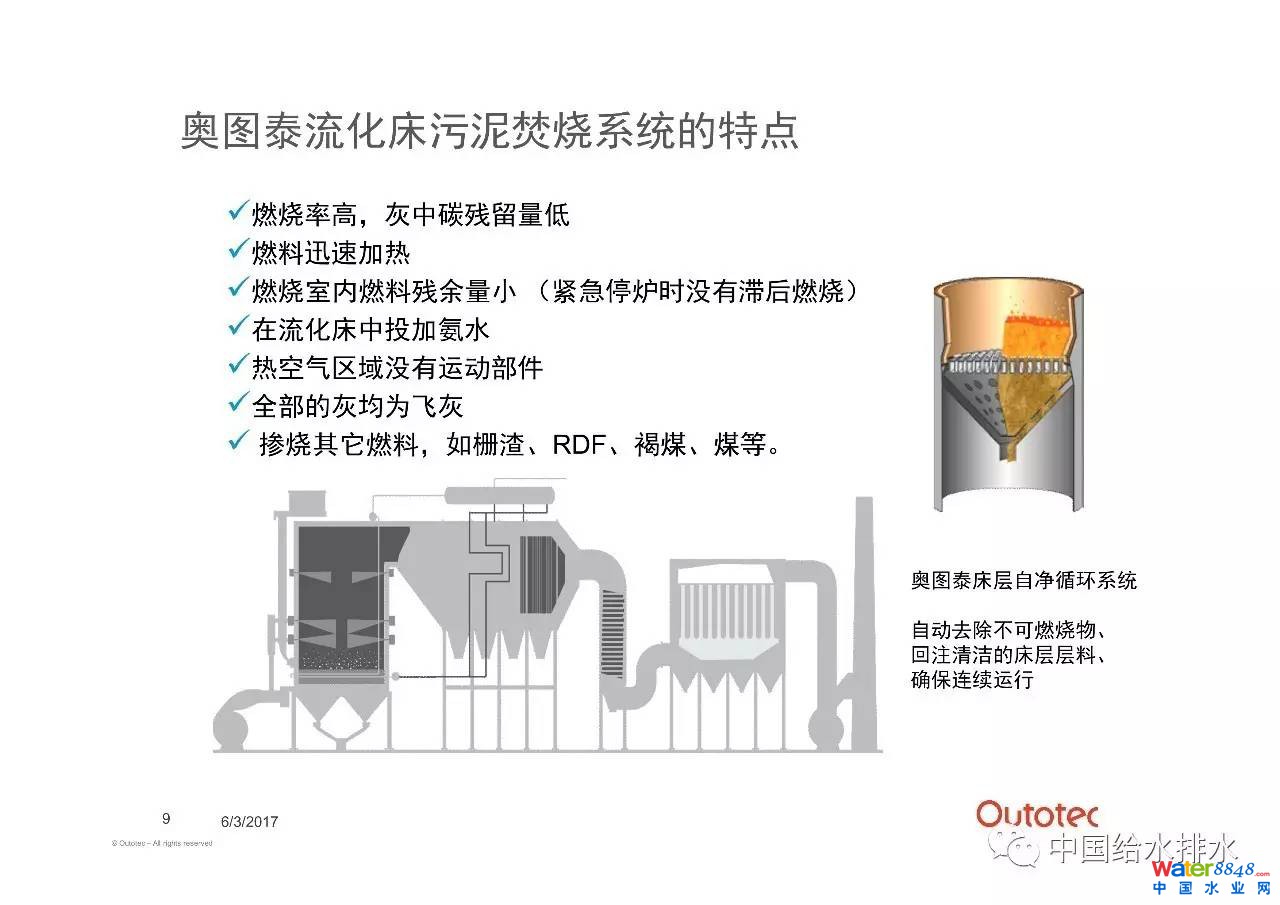

区别于别的焚烧技术,流化床技术的特点非常鲜明:
Ø 燃烧速度很快,燃烧过程中产生的灰和渣的量非常少;
Ø 没有移动部件,消耗备件量非常低;
Ø 在焚烧过程中可以添加氨水和尿素
Ø 可以掺烧一些格栅渣等废料;

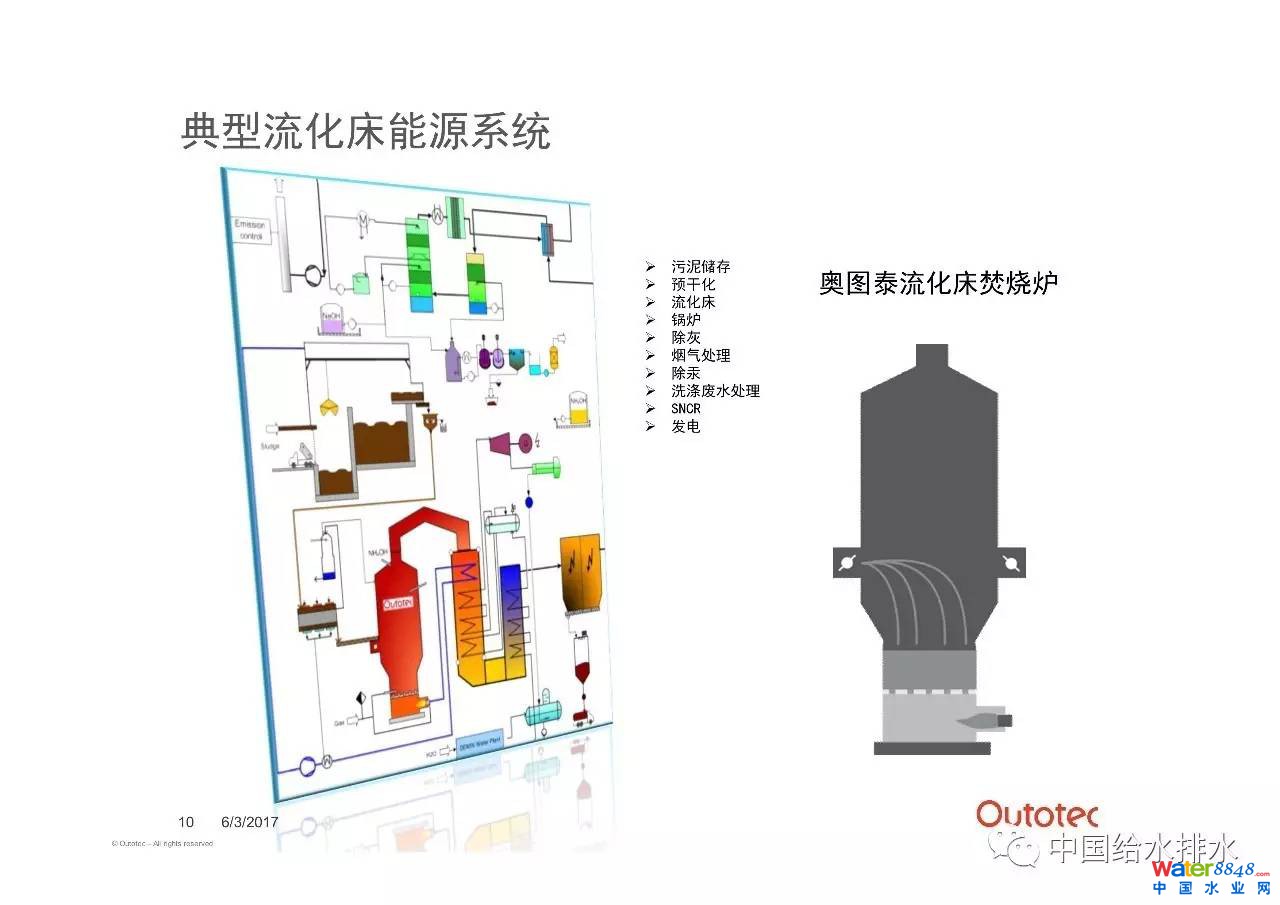

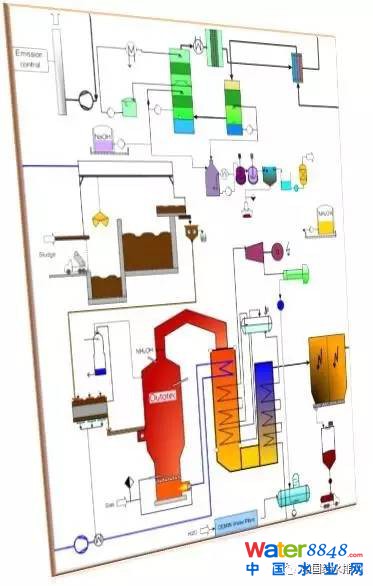

一个典型的市政污泥焚烧流程包括污泥的存储和接收系统、流化床焚烧、余热锅炉、烟气处理等工艺单元,最后达标排放。其中每个工艺单元可以根据客户的要求,采用不同的处理技术。对于污泥热值比较高的情况,奥图泰可以通过对整厂的工艺优化和设备匹配,达到自持焚烧,并且可以发电。

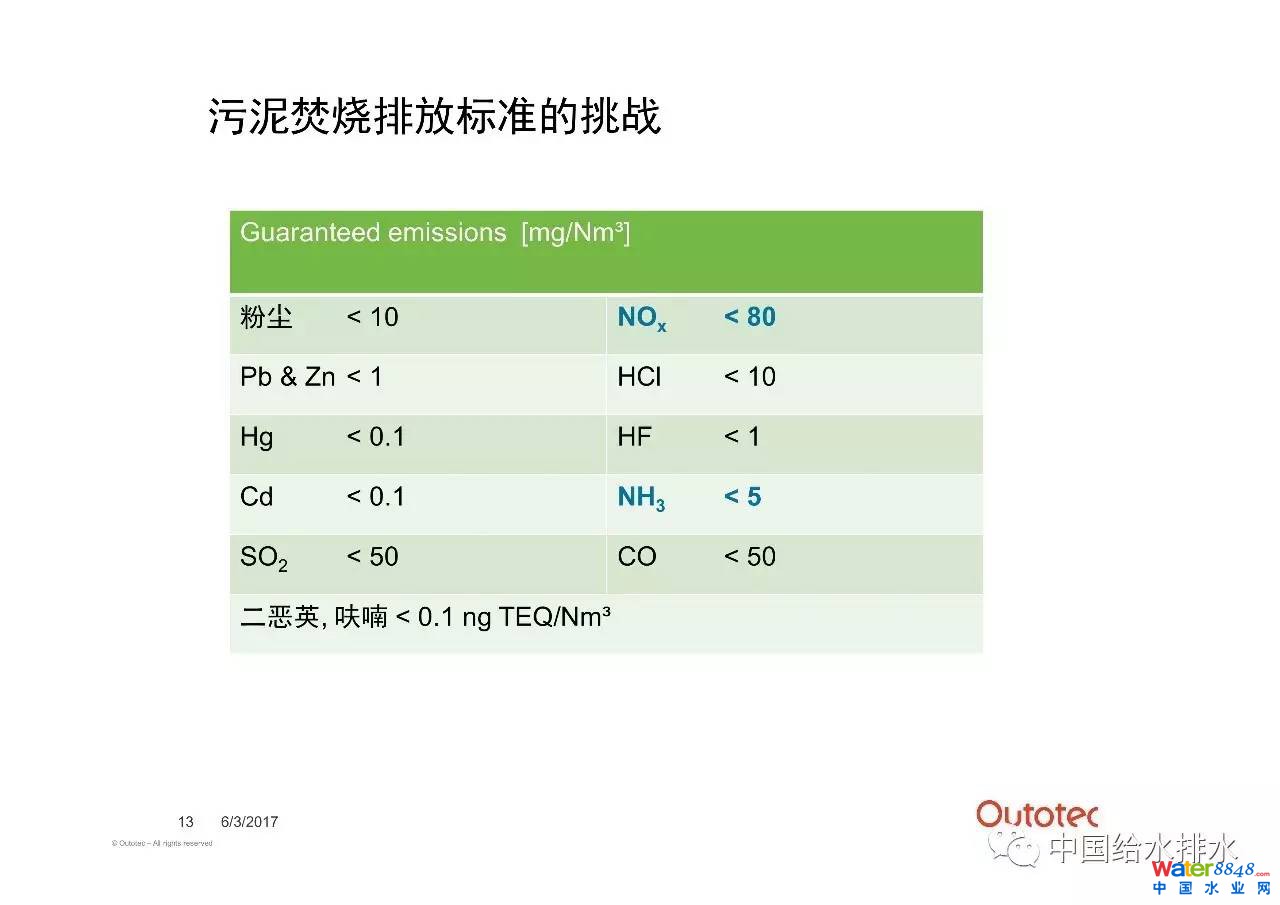

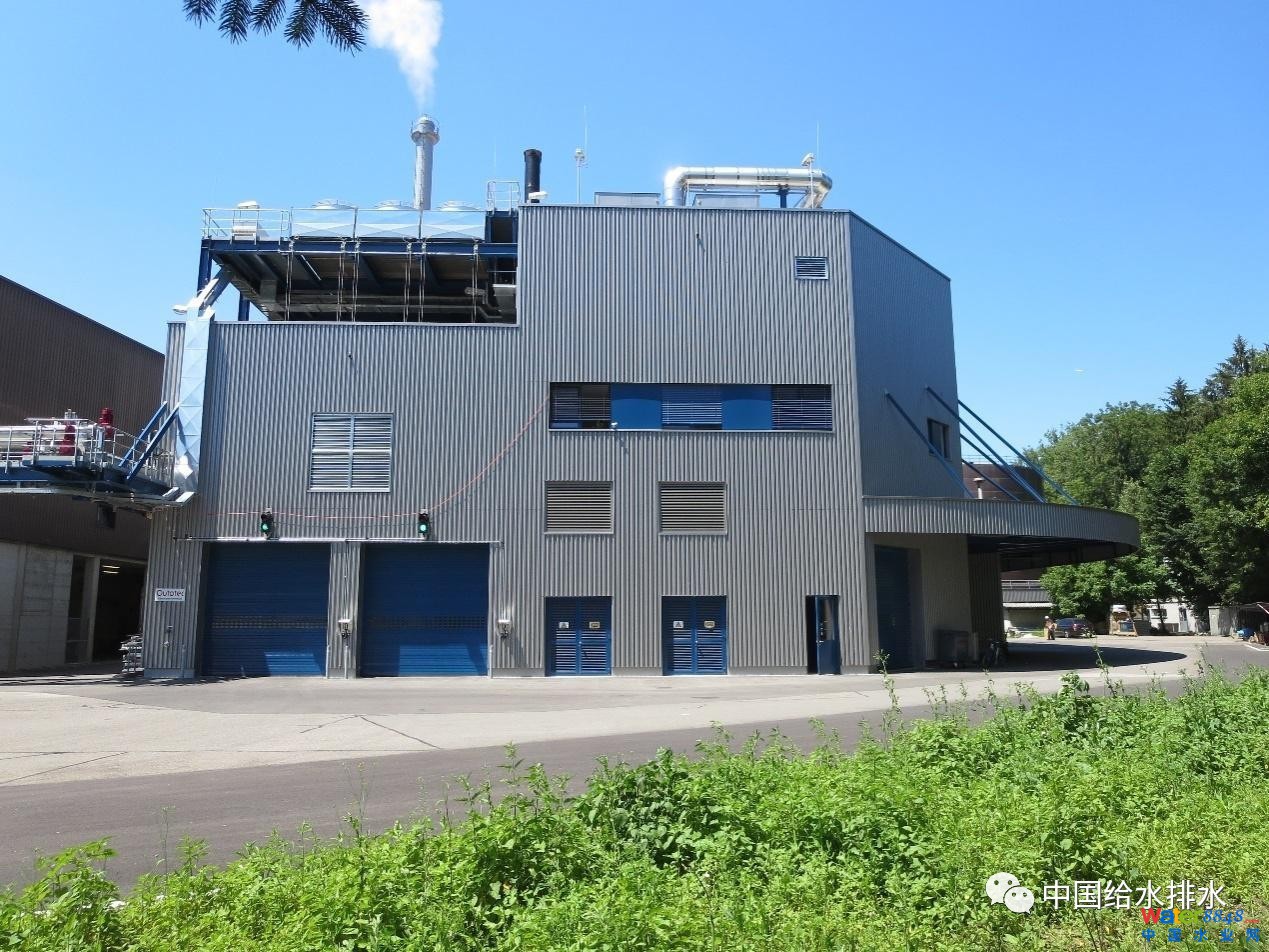

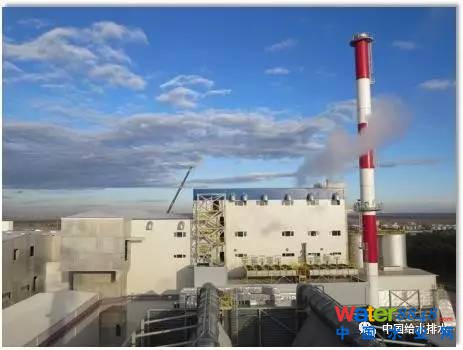

奥图泰于2012年承建的瑞士苏黎士污泥焚烧工厂,污泥处理量10万吨/年(固含量30%),满足100万人口当量的规模。该工厂是在现有的污水处理厂基础上承建的,因此项目用地十分紧凑,仅为42x55米。由污水处理厂过来的污泥,本身热值足够,所以焚烧过程不仅不需要额外的电和蒸汽,同时还可以产生额外的电力,并且有富余的蒸汽进行区域的供热。整体来说这是一个自持焚烧工厂,不需要借助外部能源。该工厂靠近市区,两公里以外是居住区,对环保要求非常高,其中NOx < 80 mg/Nm3。

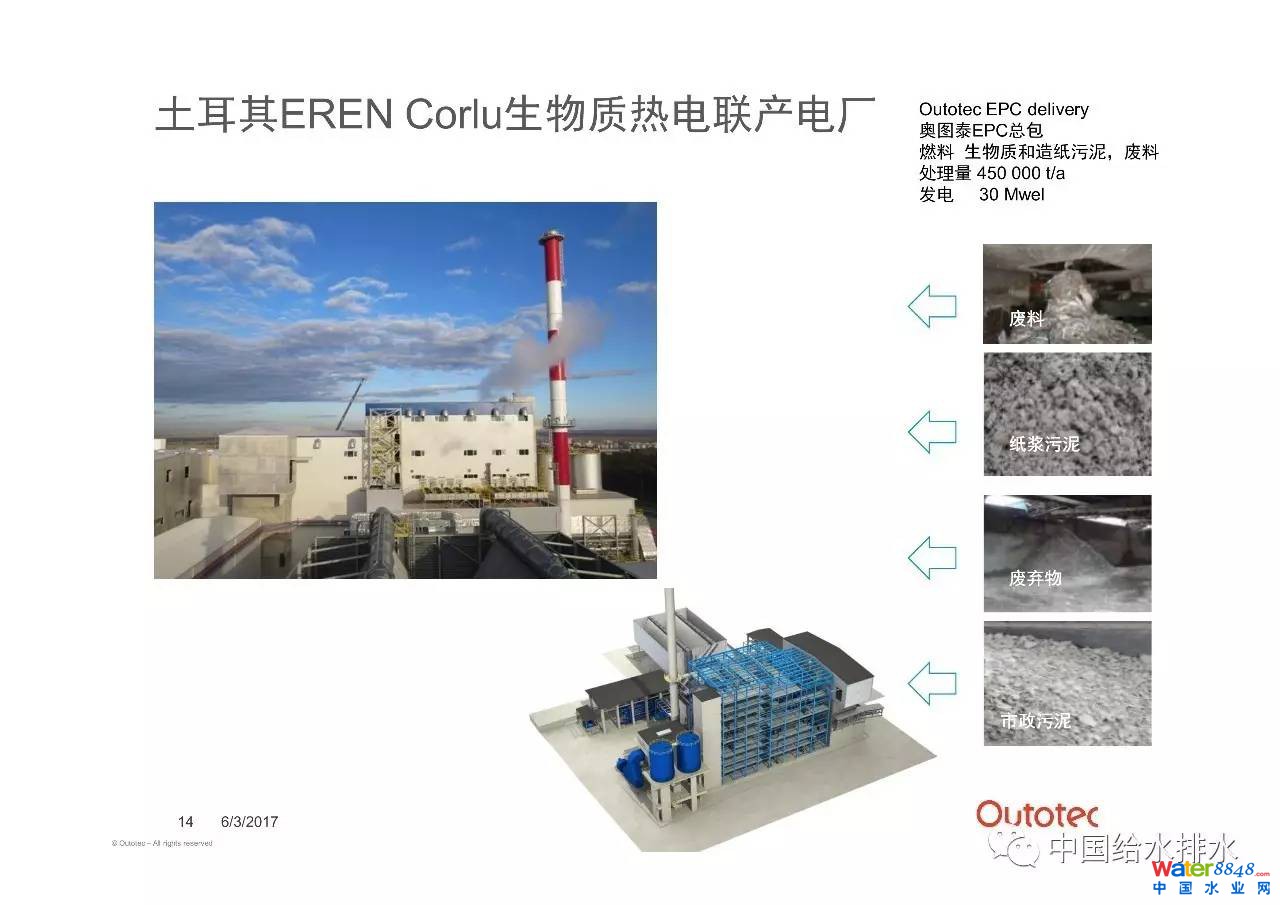

奥图泰在2012年承接了另外一个生物质热电联产项目,处理包括废料、纸浆厂生产出来的污泥、废弃物、还有市政污泥在内的四种物料,总处理量是45万吨/年。采用了奥图泰最大的流化床,整个炉床是75平米。

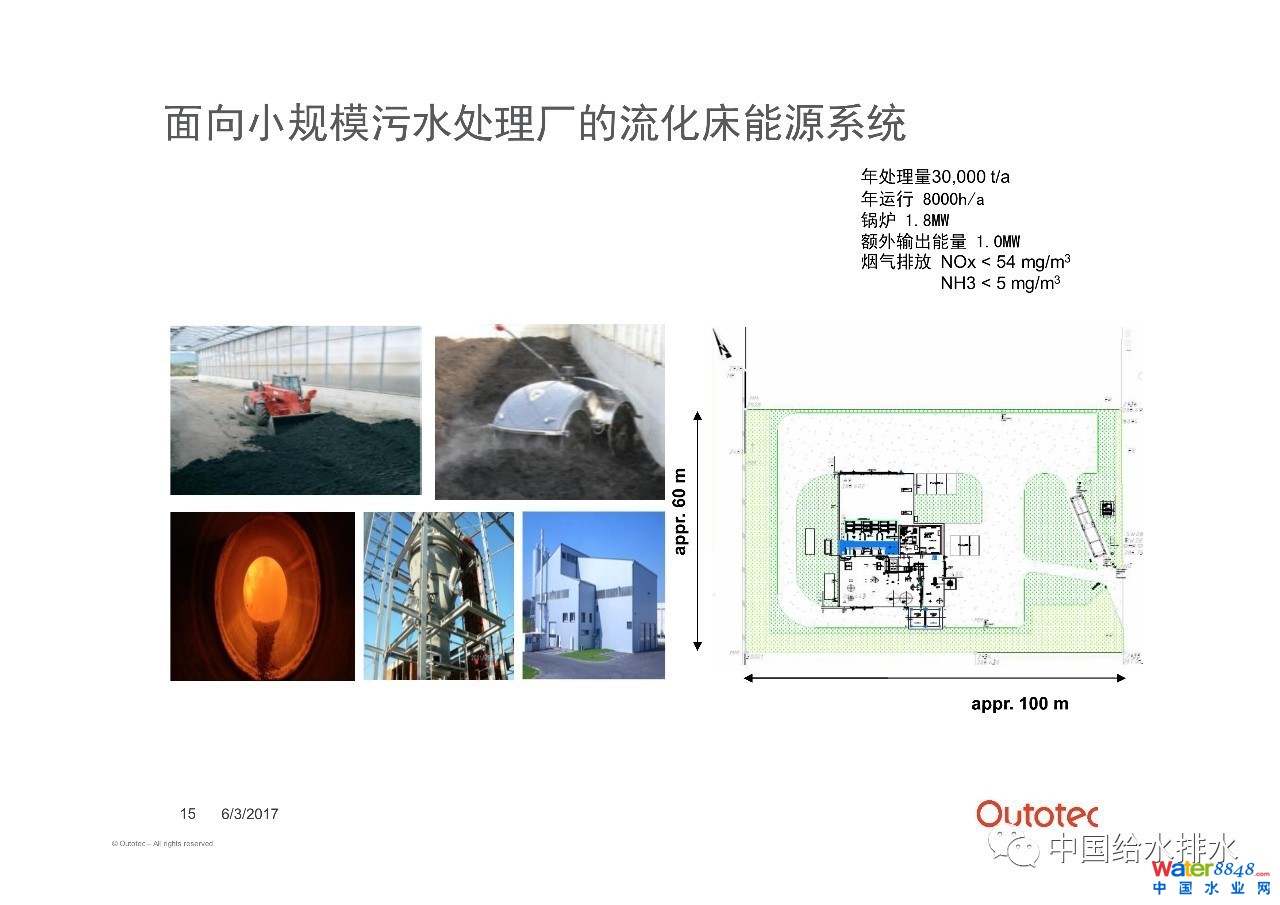

同时奥图泰针对中小城市开发了小型的污泥焚烧工厂。奥图泰在2013年为奥地利的一个人口大概25万的小城市承建了污泥处理量为3万吨/年(25%固含量)的工厂。基于投资考虑,干化系统采用太阳能干化,然后进入焚烧炉焚烧。

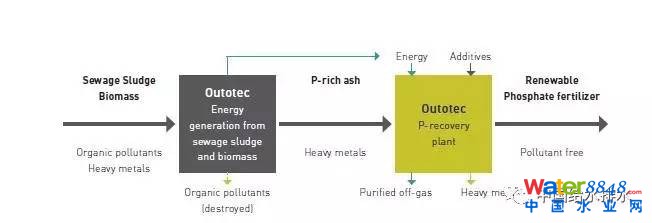

奥图泰在拓展流化床技术应用的同时,也开发了从飞灰中回收磷资源的技术。在欧洲,磷资源十分匮乏,因此欧洲一直以来鼓励磷的回收和闭路循环。

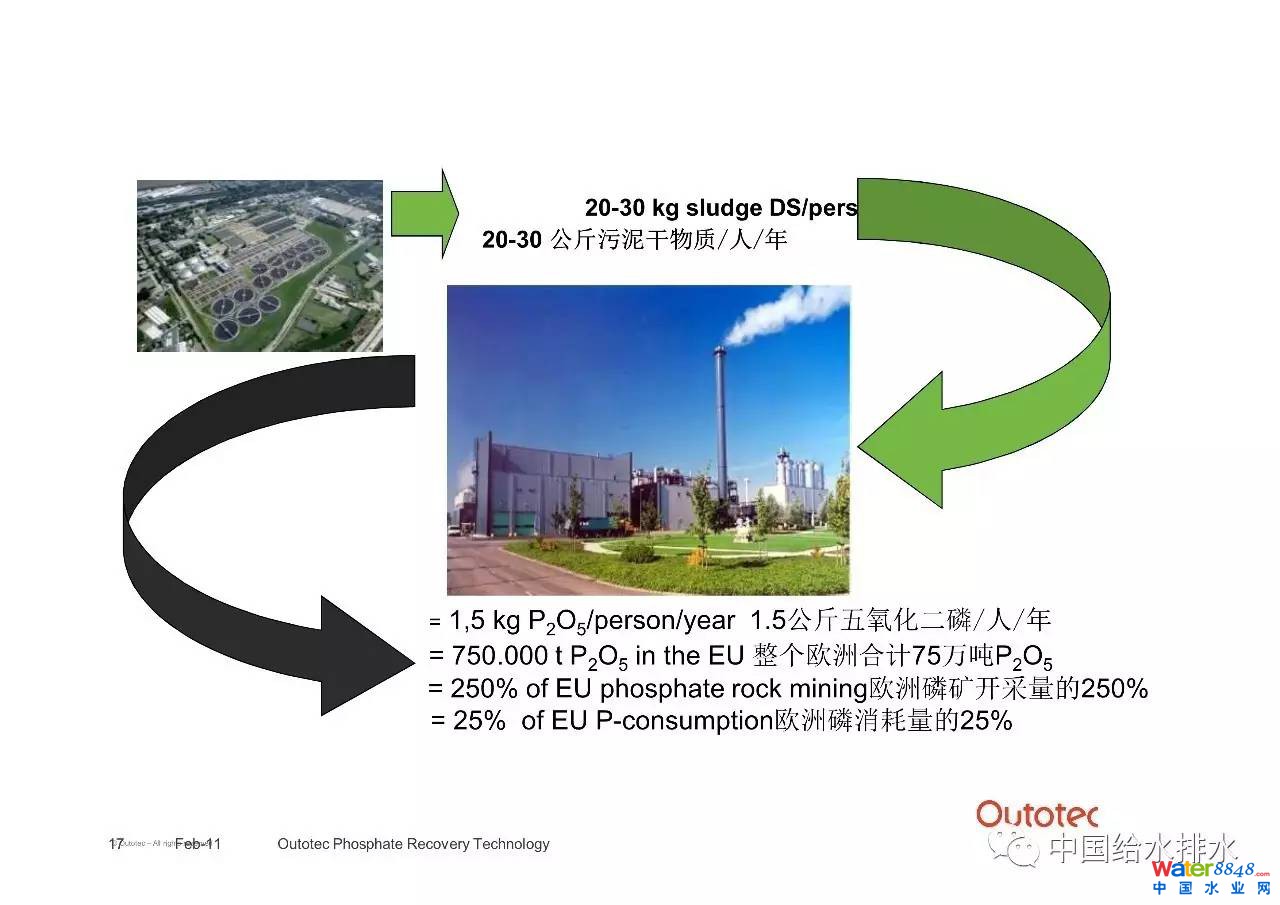

每人每年产生的干泥量大概在20-30公斤,含1.5公斤的五氧化二磷。以整个欧洲5亿人口为例,每年通过市政污泥回收磷资源大概为75万吨,这相当于整个欧洲磷消耗量的25%左右。
奥图泰利用自身高温炉技术的特长,从飞灰中提取五氧化二磷,用于农业的施肥。在2012年到2013年进行了中试实验,连续两年处理了大概200、300公斤的处理量,也进行了很多的盆栽实验。
