阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

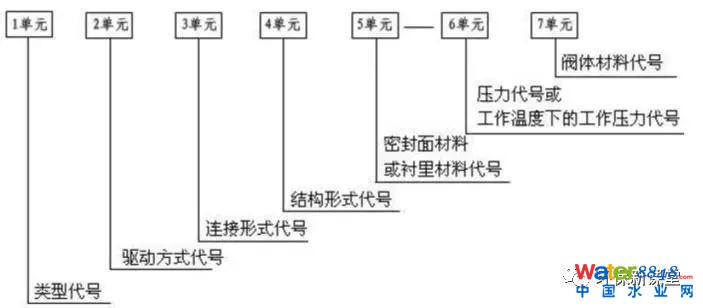

阀门编号方法及说明

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

1

一单元：阀门类型代号

2

二单元：传动方式

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；

防爆电动装置的阀门用9B表示。

3

三单元：连接型式

4

四单元：结构型式

阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：

截止阀、节流阀和柱塞阀结构形式代号：

球阀结构形式代号：

蝶阀结构形式代号：

隔膜阀结构形式代号：

旋塞阀结构形式代号：

止回阀结构形式代号：

安全阀结构形式代号：

减压阀结构形式代号：

蒸汽疏水阀结构形式代号：

排污阀结构形式代号：

5

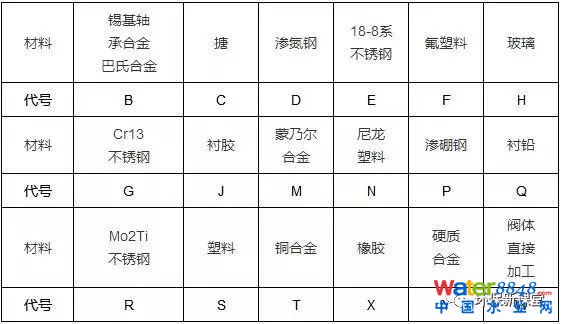

五单元： 密封副材料

当密封副的密封面材料不同时，以硬度低的材料代号表示。

6

六单元：公称压力

数值用阿拉伯数字直接表示，它是MPa的10倍

7

七单元：阀体材料

灰铸铁底压阀和钢制中压省略此项

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢

阀门的命名说明

阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：

(1) 连接形式中：“法兰”。

(2) 结构形式中：

a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；

b：截止阀和节流阀的“直通式”；

c：球阀的“浮动”和“直通式”；

d：蝶阀的“垂直板式”；

e：隔膜阀的“屋脊式”；

f：旋塞阀的“填料”和“直通式”；

g：止回阀的“直通式”和“单瓣式”；

h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。
