一体化预制泵站，来源于欧洲设计，和土建泵站相比较，具有建设费用低、建设周期短、占地面积小、结构简单等优点。
设备主要由筒体、泵、格栅、除臭系统、操作平台、管件阀门、控制系统等组成。
常规所配备的格栅有粉碎格栅和提篮格栅，主要功能是去除杂物，防止潜污泵的堵塞。下面分项剖析两种格栅的优缺点：
一、粉碎格栅，是采用机械原理，将塑料木棒等杂物粉碎成为小的、不会堵泵的碎块。其优缺点为： 1、优点：
我们认为粉碎格栅的优点仅仅是进行一体化设备安装设计，安装简单；似乎再也没有其他什么优点了。
2、缺点：
（1）粉碎格栅的设计目的是将大的、易堵泵的杂物，尤其是木棍、塑料袋、PE泡末等物质破碎成小块，以防止堵泵。这种设计自身就存在设计理念误区。以上物质密度都远远小于水，在水中属于漂浮物，所以会大量聚集在筒体内的水面上，形成垃圾储存，会越积越多，要么人工清理，要么由泵排至出水管网。当排至出水管网时，有可能会堵塞下游管网，或者杂物对下游形成碎物污染，根本达不到环保目的；
（2）降低管道流量。泵站的进水完全依靠自流，没有外加压力，由于破碎格栅结构构造，形成了人为的在管道上设置了一个限流脖径。根据理论测算，能使流量降低到30%。所以在使用过程中会产生管道
堵塞现象；
（3）故障率高。木棒、软橡胶之类杂物，容易卡死、缠绕格栅刀
盘，从而烧坏电机。由于常年在潮湿环境中，电机、减速机的使用寿
命会大大降低，故障率频发无法避免；
（4）维修困难。因为设计、安装在筒体内，必须提出来维修，所
以一旦维修，如果空间受限，无法使用吊车，维修会非常困难；
（5）动力消耗。根据型号不同有2.2～11kw 的功率配备，使用成
本高；
（6）易漏。由于水流冲击，有的塑料布、袋容易从缝隙处挤漏过
去，从而堵泵。
二、提篮格栅
1、优点：
（1）投资小。一般设备成本是粉碎格栅的五分之一以下；
（2）无动力，运行成本低；
（3）无故障率，无需维修；
（4）不粉碎，不对下游水体产生二次污染；
2、缺点：
（1）清理困难。当篮子里装满杂物时，人工提升几乎不可能，那
就必须使用吊车，带来麻烦和费用；
（2）管理困难。很多时候会疏于清理造成堵塞、杂物跑漏等现象；
（3）易漏。由于水流冲击，有的塑料布、袋容易从缝隙处挤漏过
去，从而堵泵；
（4）提篮小，容量小。筒体内空间受限，无法做成大容量提篮，
即使做大了提升也是问题。
三、我公司经过很多的实际使用现状分析，有一些体会，认为这两
种格栅的设计都存在问题，建议设计时采用格栅井、一体化泵站方式。
格栅井设计反捞式机械格栅（或者回转式机械格栅），使用反捞式
机械格栅将杂物提升至地面，杂物完整彻底滤除，然后人工清运。同
时设计启闭机闸门，便于停水检修。
优点：
1、避开了提篮格栅、粉碎格栅的各种弊端；
2、杂物直接提升至地面，清理方便；
3、设备维护、运行方便，直观；
4、使用PLC 控制，间歇性自动运行；

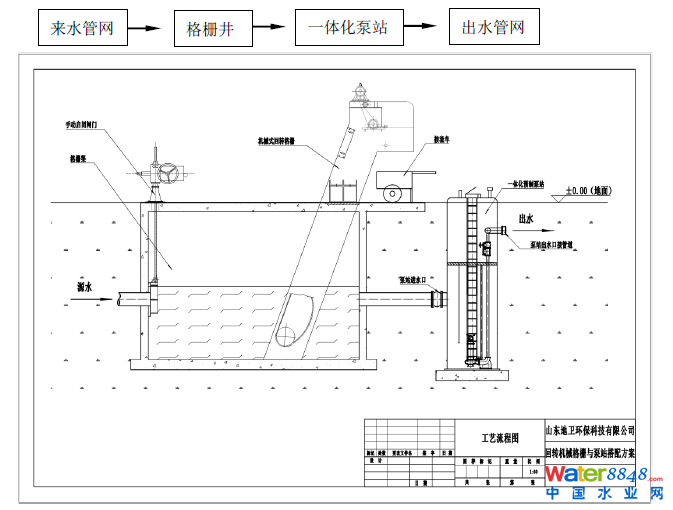

来水管网 格栅井 一体化泵站 出水管网
5、手机PAA 远程监控；
缺点：
1、投资稍大。需要建设格栅井、采购反捞式机械格栅，投资相对
大点，但不会多很多；
2、占地面积大。多了格栅井的占地面积；
综上所述，为了后期管理方便、使用方便，负责任的态度。强烈建
议我们在设计时考虑充分，避免后患，采用这种设计。
山东地卫环保科技有限公司 王焕方
2018 年2 月
