Hydro-Clear浅层砂滤工艺
来源：国美(天津)水技术工程有限公司
一、工艺介绍
作为市政污水深度处理和工业废水设计中用于去除悬浮物和浊度的过滤器，Hydro-Clear浅层砂滤自1967年首次安装以来，在过滤技术方面一直表现卓越。
Hydro-Clear浅层砂滤工艺可广泛运用于生物处理的深度处理、生产废水处理、造纸废水处理；也可用于微超滤、反渗透等的预处理；还能处理生产用水、冷却水，做到污废水的再生回用；它可遍及石油、食品、饮料、金属、造纸、制药等多个行业，在全球有近千套Hydro-Clear浅层砂滤系统在稳定地运行着。

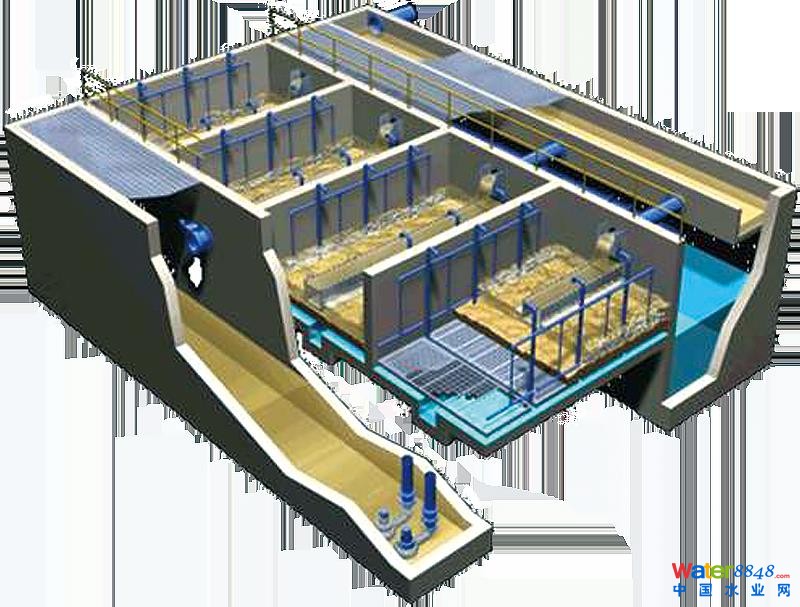

Hydro-Clear浅层砂滤的独特之处在于它有一个under-drain暗渠集配水系统、单一滤料的浅层滤床及细砂载体。当污物堵塞滤床时，PLC系统对过滤介质进行周期性脉冲搅拌，以延长过滤时间并自动保持在线过滤，即使负荷和水质发生变化也是如此。
由于Hydro-Clear的浅层单元设计（通常为1.8～2.7m深），使得土建施工花费降至最低。通常设计滤速为8-11m/h，该设计使滤池有较高的效率和成本效益。典型的反冲洗速度仅为29m/h，周期为3.5分钟。反冲洗造成高速射流从而对滤料进行有力地冲洗，在滤床内形成高度紊流，促使滤料互相擦洗，实现对滤料的彻底清洗。整个系统都会低能耗、高效率的运转，因此也降低了运行费用。
二、运行方式
1、过滤周期的开始
废水通过进水渠上的配水堰进入过滤单元，并重力流至进水分配/反洗排水槽，再通过堰流到滤床上。防溅板有助于将水均匀分配至滤床上。通过这种串联分流方式，溶解氧也被带入到污水中。
2、虽已污堵，但还可以继续过滤
随着过滤过程的持续进行，污水中非常微小的颗粒被截留在滤床表面。细颗粒进入砂粒间的空隙并被截留。此时，大颗粒则会完全覆盖滤床表面，从而使过滤单元内水位高出滤床表面，水头损失逐渐加大。
3、液位上升到一定高度，启动空气- 搅拌和脉冲 - 搅拌系统

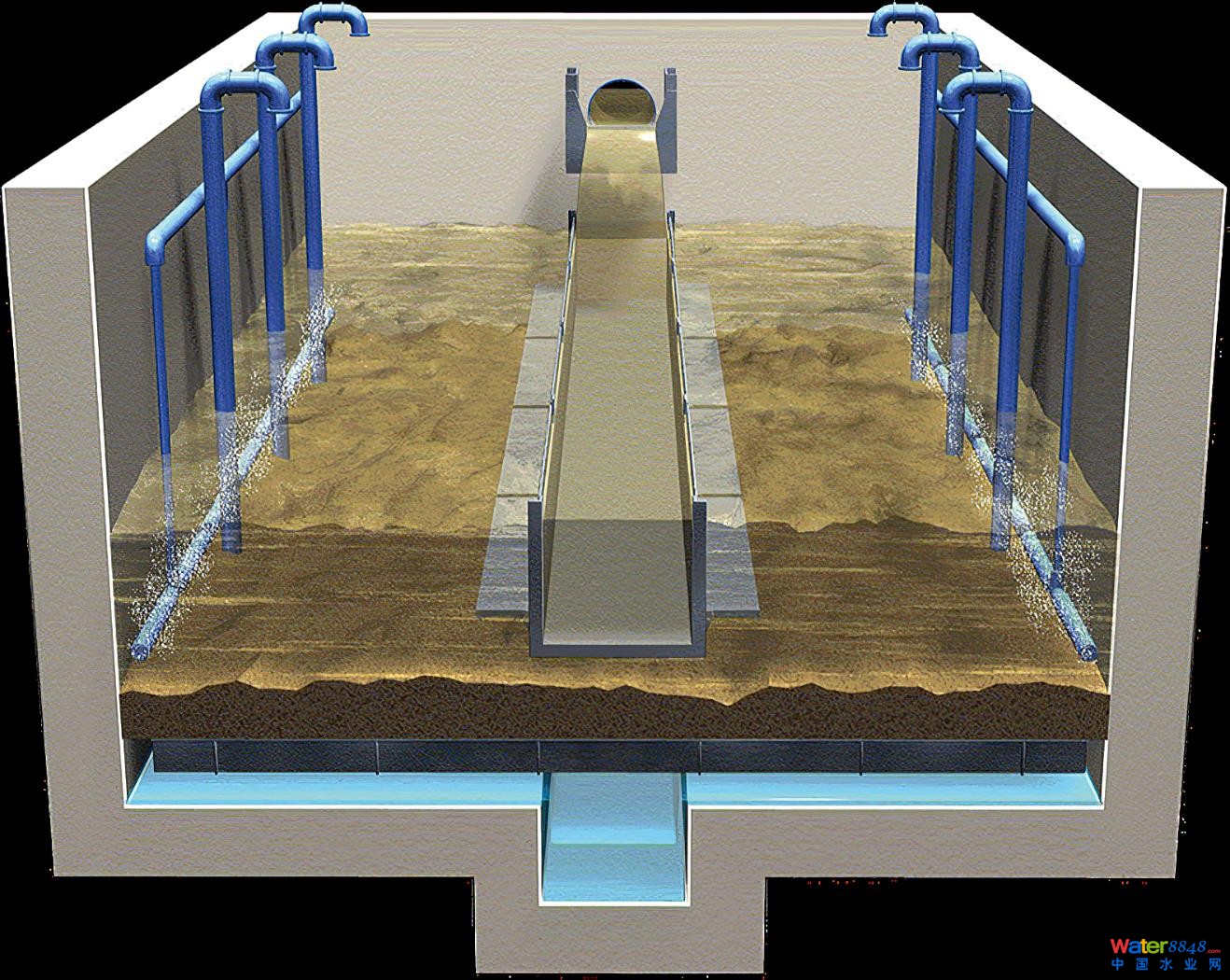

空气- 搅拌系统产生的低压扩散气泡使悬浮物和过滤液体在滤床上形成环流。使絮状颗粒从滤料表面脱离并使他们悬浮在液体中。脉冲-搅拌系统具有无需反冲洗，即可使滤床表面有自动再生的能力。在脉冲-搅拌过程中，滤后清水阀关闭，将空气压入池底集配水系统。打开反冲洗进水阀，反冲洗泵将滤后水压入池底集配水系统。带压反冲洗使滤料得以反冲擦洗，同时压力反冲洗水推动被压入的空气，辅助擦洗。空气“脉冲”使截留在滤料表面的污染物向滤床上部的原水中迁移，从而减少水头损失并使过滤过程得以延长。
4、反冲洗开始
每次脉冲之后，滤料表面以上的液位就会下降，过滤过程则会持续。当达到最大水头损失时，启动反冲洗循环。存储的滤出水通过池底集配水系统压上来，通过滤床先进行空气脉冲搅拌，紧接着是反冲洗。废水通过反冲洗槽排出。反冲洗循环以29m/h的速度仅仅持续3.5分钟，然后又回到正常过滤过程。
三、特性和优势
|
Hydro-Clear浅层砂滤的特征和优势 |
|
|
特征 |
优势 |
|
浅层，滤床厚254mm |
浅池设计减少了土方、水泥及相关的土建成本。 |
|
单一滤料，细砂载体 |
效率的最大化。能够有效捕捉小/大颗粒。截留固体。 |
|
脉冲-搅拌系统 |
表层滤料再生，延长过滤时间。 |
|
反冲洗系统 |
在3.5分钟内以低能耗和小水量，有效地对滤料反冲洗。对滤料冲洗时无需对滤床表面进行机械清洗或者使滤床完全流化，从而减少滤料损失。 |
|
油脂去除系统 |
无需人工，可自动对滤料进行化学清洗。无需手动去除油脂或更换滤料。 |
|
控制系统易于操作，便于自动化运行 |
无人看管下，一天可以24h运转。 |
|
钢结构池体或混凝土池体 |
不同尺寸、流量有不同的池型选择。可以根据不同要求进行设计。 |
|
现场指导测试组件 |
可现场测试 |
|
适于升级改造 |
使用现有池体即可对过滤能力进行升级。 |
|
服务 |
经验丰富的现场技术人员可以及时进行售后服务。 |
四、应用范围和行业
Hydro-Clear浅层砂滤系统不仅可以过滤二级处理出水，还有广泛的应用领域，包括：
¨ 污水排放
¨ 废水回收和再利用
¨ 原水过滤
¨ 冷却水处理
¨ 地下水补给
¨ 冲洗水处理
¨ 反渗透前处理
¨ 紫外线消毒前处理
¨ 钢厂和金属加工厂
¨ 汽车行业
¨ 医药行业
¨ 石油加工
¨ 化学品生产
¨ 发电厂
¨ 塑胶和人造树脂加工
¨ 纸浆和造纸
¨ 乳制品
¨ 食品及饮料
Hydro-Clear浅层砂滤是专门设计用来满足比较严格的污水处理标准的。凭借独特的池底集配水系统设计和浅滤层，Hydro-Clear浅层砂滤可以截留并储存大量固体（包括细小颗粒），并在抵御固体负荷及水质特性波动的情况下仍能保证出水。这使我们的过滤器能够完美地处理任何工业废水和市政污水，实现再生水回用。
胶态油脂和油会堵塞任何过滤系统。通常，运行者采用人工预加氯的方法来避免该现象的发生。而使用Hydro-Clear浅层砂滤的话，化学清洗系统就可以去除附着在滤料上的油类乳化物等污染物，使砂层得以净化。
