百年排水丨污水厂工艺再升级，改革创新提升处理水平
2023-07-31 16:58
1923年，上海第一座污水处理厂建成，由此拉开了上海污水处理的序幕。历经百年发展，上海从解放前的3座污水处理厂，3.55万吨/日的处理量，发展成为目前六大片区43座污水处理厂，处理规模超1000万吨/日，上海城市水环境面貌焕然一新。水处理行业的飞速发展为改善水环境、保障水安全发挥了强有力的支撑作用。市水务局精选了部分污水处理厂，通过不同的特色亮点，展示百年排水的发展历程和丰硕成果。
（六）
传统活性污泥法因其设计简单、运行方便的特点，在历史长河中经久不衰，但污水生物处理技术的多方面发展和时代的进步也让活性污泥法衍生出了许多改革创新的分支，水治理水平得到不断提升。今天向大家介绍的是两座采用了改良型活性污泥法工艺的污水处理厂——上海松东水环境净化有限公司和上海城投污水处理有限公司石洞口污水处理厂。

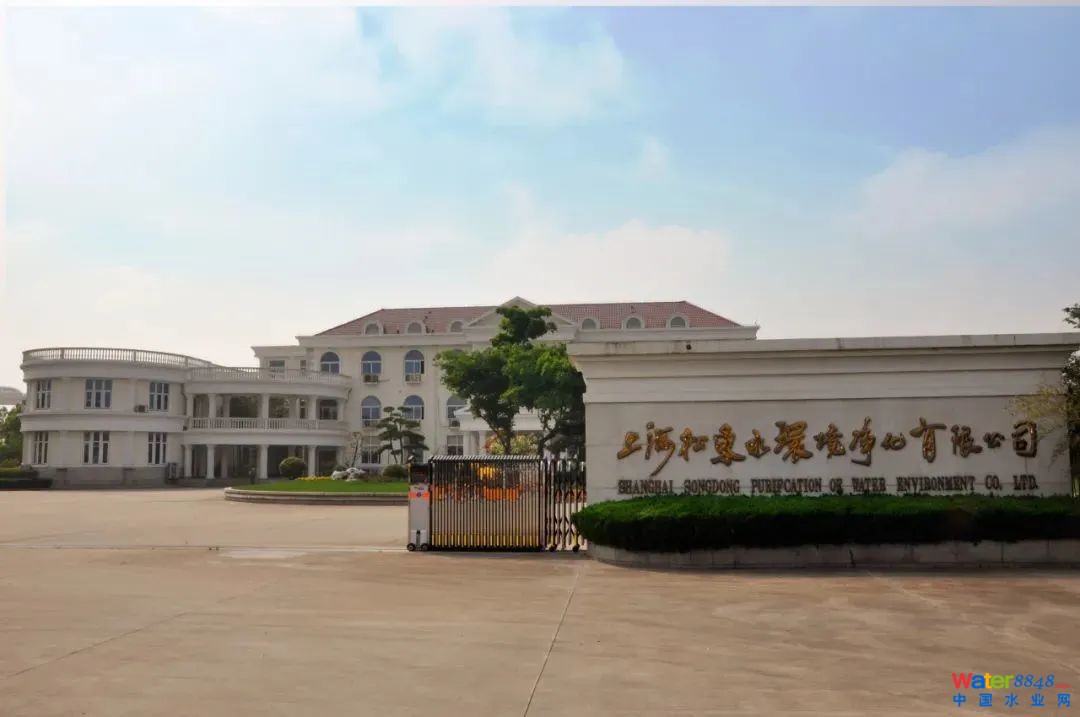

上海松东水环境净化有限公司
上海松东水环境净化有限公司成立于2001年9月，位于上海市松江区新桥镇民强路1111号。公司占地面积122亩，主要生产职能是对服务区域——松江东部地区两镇一区即新桥镇、车墩镇、松江工业区的生产和生活污水的收集、处理排放。服务面积约100平方公里，服务人口约50万。污水处理设计能力为14万吨/天，分为一、二、三、四期工程建设，一期污水处理量2.5万吨/天，二期污水处理量2.5万吨/天，三期污水处理量3万吨/天，四期污水处理量6万吨/天（四期工程建设中）。厂外污水管道190.63公里，其中一级管网96.28公里，共设13座污水输送泵站。
公司采用“预处理（粗格栅+细格栅+曝气沉砂池）+生物处理（msbr 生物反应工艺）+深度处理（高效沉淀池+反硝化深床滤池）+尾水消毒（次氯酸钠接触）”工艺，现出水执行《城镇污水处理厂污染物排放标准》（gb 18918-2002）一级a标准，2023年年底四期工程改扩建完成以后出水执行一级a+标准。处理后尾水排入公司西侧的北泖泾。污泥处理采用“重力浓缩+板框脱水”工艺，脱水至含水率≤60%。
msbr污水处理工艺是一种改良型的sbr工艺，又被称作改良式序列间歇反应器，msbr结合了传统活性污泥法和sbr的优点，在恒水位下连续运行，采用单池多格方式，省去了多池工艺所需的连接管道、泵和阀门等设备或设施。由流程特点来看，msbr实际相当于由a²o工艺与sbr工艺串联而成，强化了各反应区的功能，为各优势菌种创造了更优越的环境和水利条件，因而同时具有很好的除磷和脱氮作用。msbr工艺是目前最新、集约化程度最高的新型污水处理工艺，无论从理论上分析，或者实际运行的结果来看，它在可靠性程度、节约能耗、降低运行成本、节约用地等多方面都具有很大的优势。

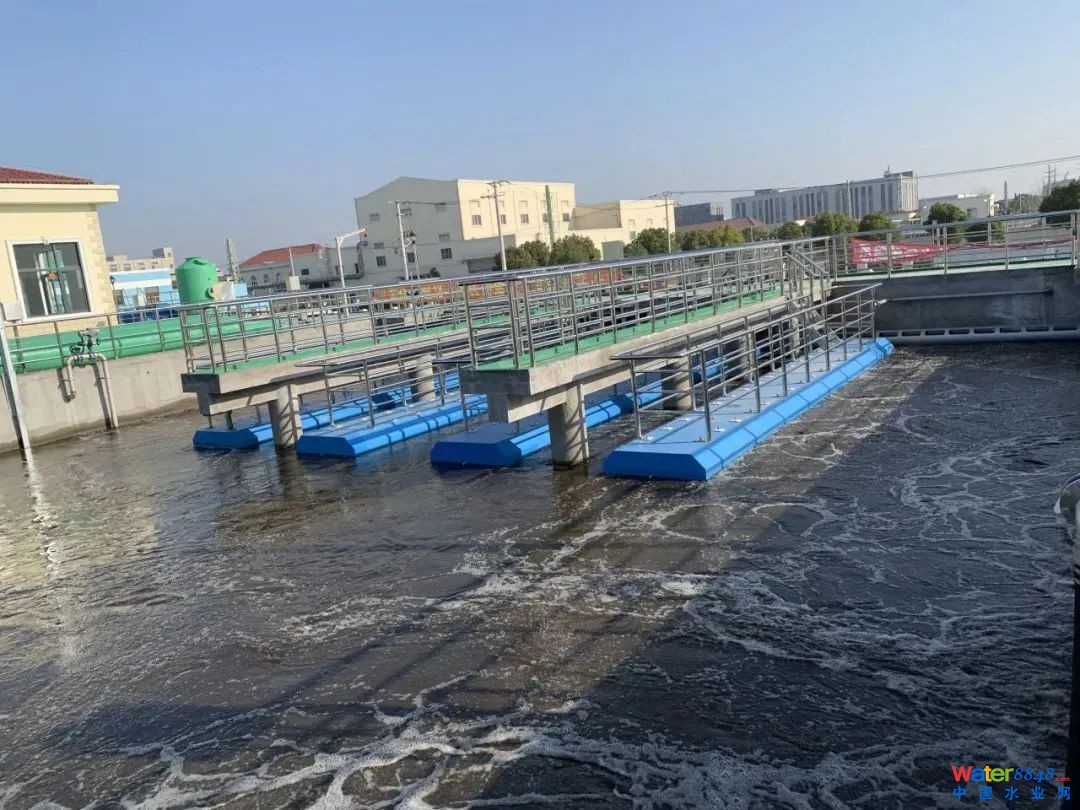

msbr池
上海城投污水处理有限公司

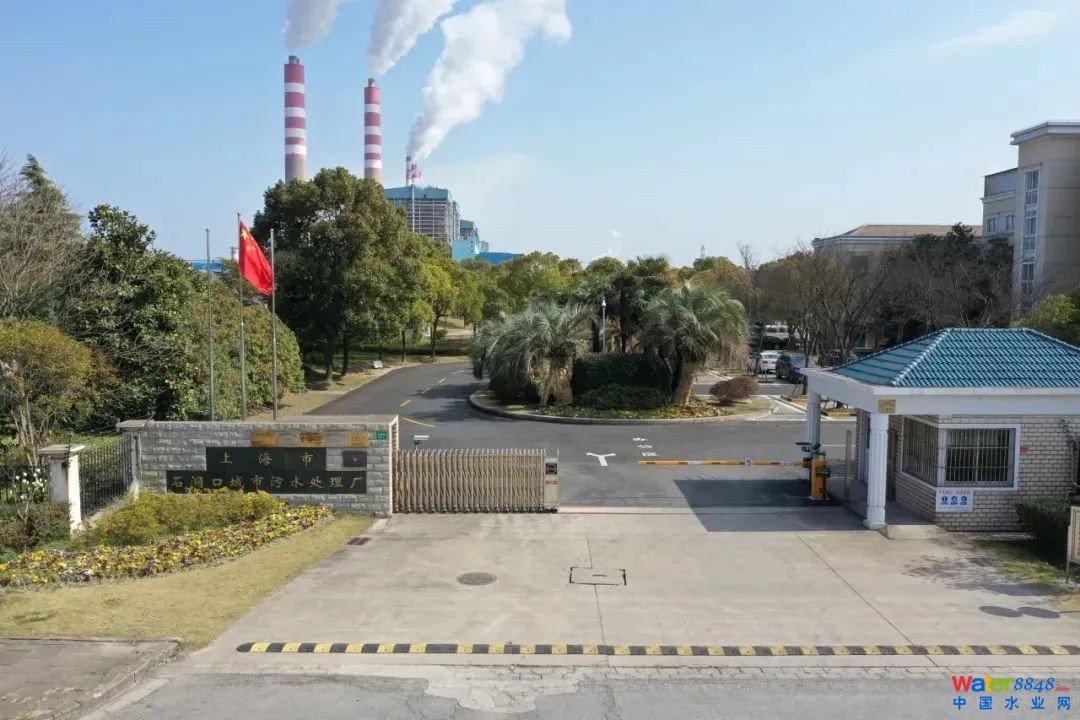

石洞口污水处理厂

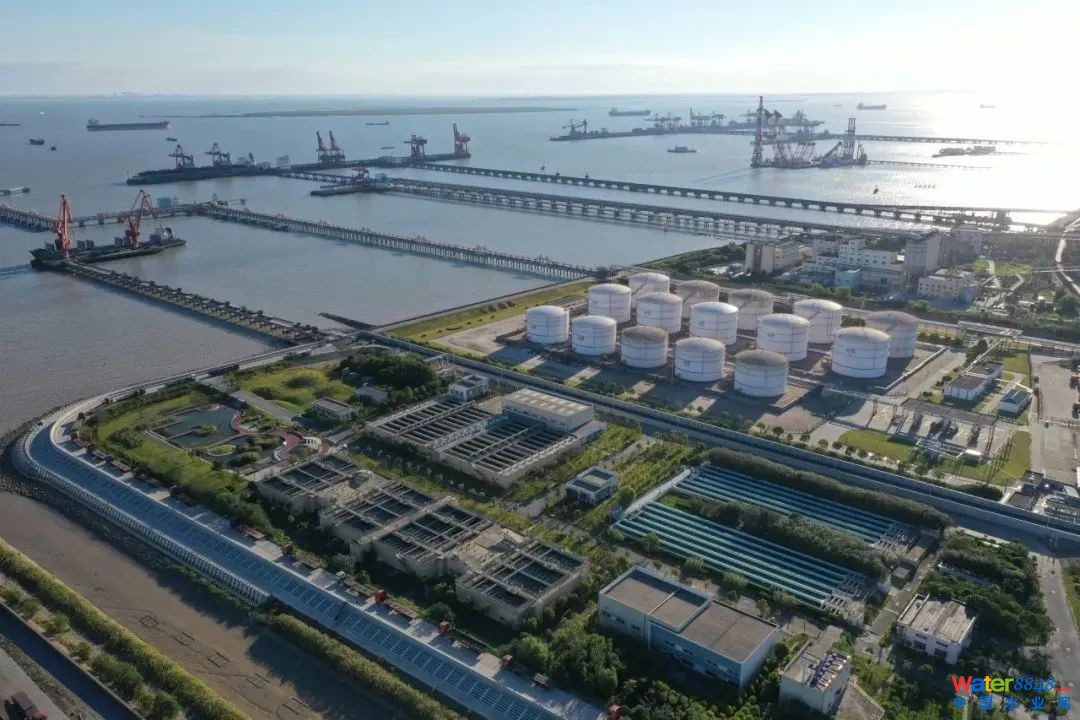

上海城投污水处理有限公司石洞口污水处理厂是由上海市苏州河综合整治建设有限公司（简称苏建公司）承建，是苏州河综合整治一期工程的标志性工程，位于上海市宝山区月浦镇，北邻长江，东西两侧分别为石洞口煤气厂和罗泾煤码头。
石洞口污水处理厂主要处理西干线现状区域（主要收集市区苏州河北岸、普陀、闸北等地区）、苏州河支流截污工程北片及南翔地区的污水，规划服务面积150km²，服务中心城区人口70万人。污水厂一期工程用地面积28.20公顷，处理规模40万m³/d，污水处理采用一体化活性污泥法，于2002年9月建成通水，经处理后出水达到《城镇污水处理厂污染物排放标准》（gb 18918-2002）一级b标准排放至长江。根据《水污染防治行动计划》要求，上海市石洞口污水处理厂实施污水提标改造工程，对现状40万吨/天污水处理设施进行提标改造，出水水质2018年1月1日起执行《城镇污水处理厂污染物排放标准》（gb 18918-2002）一级a标准。

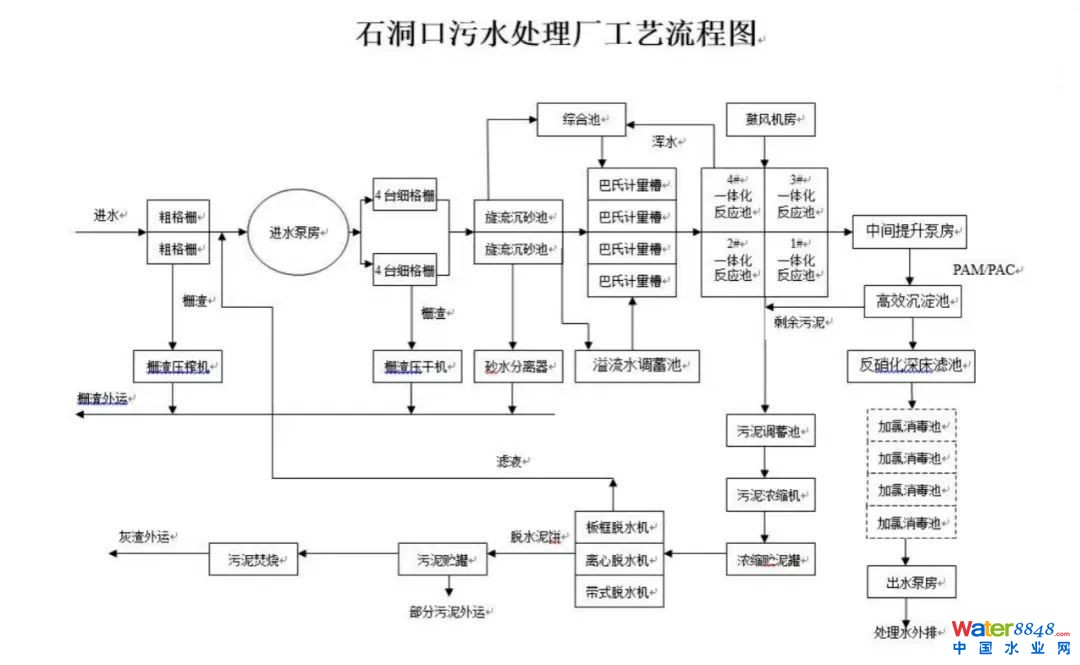

污水经西干线管网输送至石洞口污水处理厂后，依次经过粗格栅、进水泵房、细格栅、水力旋流沉砂池，预处理后的污水通过巴氏计量槽计量后进入一体化生物反应池。生物反应池出水通过中间提升泵房提升到高效沉淀池，通过加药进一步去除tp等污染物，高效沉淀池出水进入反硝化深床滤池，进一步去除tn等污染物，出水进入加氯消毒池加氯消毒后，通过出水泵房排入长江。
石洞口污水处理厂一体化反应池

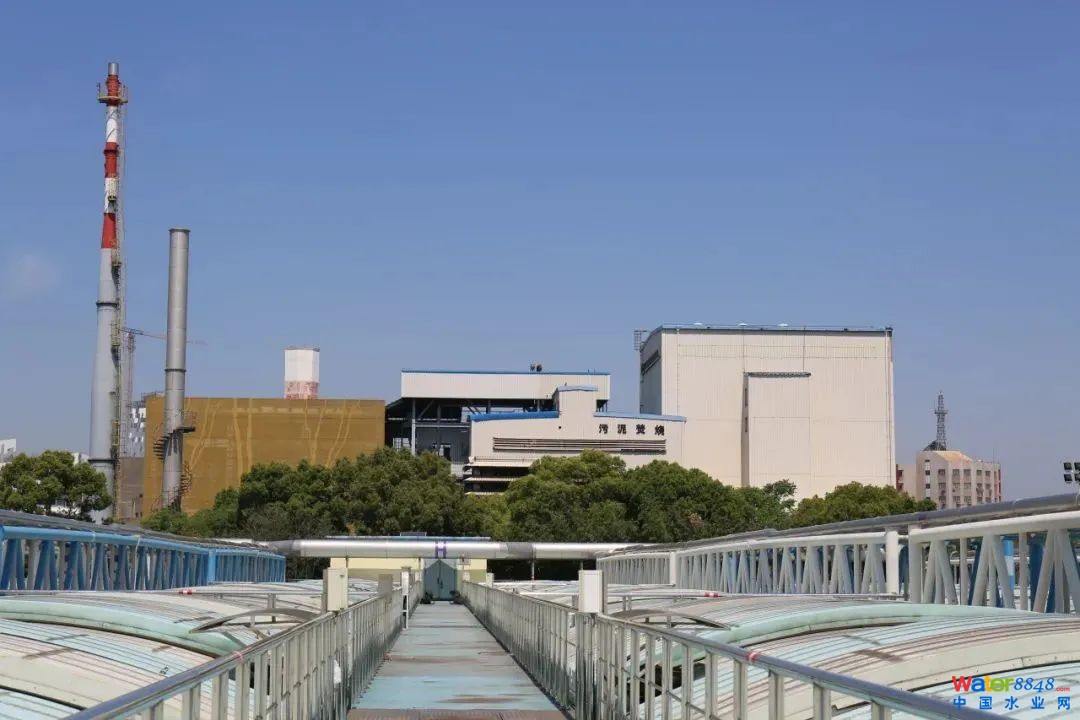

一体化反应池上的污泥焚烧老线
石洞口污水处理厂的污水处理系统采用一体化活性污泥法（unitank）工艺，unitank工艺是sbr法的一种改进和发展，具有周期性、交替式、连续流、恒水位的工艺特点。unitank主体反应池共4组，每组3条，每条分3格，共计36格，单格设计尺寸为35m×35m×7m，有效水深为6m。
至此，污水厂特色宣传系列告一段落。上海的排水行业起源于污水治理，今年是上海排水步入百年的新起点、新征程，上海排水行业将继续深入开展水环境系统治理，巩固深化水污染治理成效，以时不我待的紧迫感和责无旁贷的使命感，勇担时代重担，展现青春风采，谱写排水发展新篇章！
排水事务中心供稿
