云水污泥碳化处置及资源化
云南水务投资股份有限公司
刘维娜
云南水务简介
2009年:云南省水务产业投资有限公司成立;
2011年,与碧水源合资组建云南水务产业投资有限公司成立;
2014年:完成股份制改革,更名云南水务投资股份有限公司;
2015年:公司在香港联交所挂牌交易,成功上市,并在香港市场创造多个第一。
截至2019年12月31日,总资产约420亿元,员工约6700人,水项目处理总规模约1000万吨/日,固废项目处理总规模约600 万吨/年。
云南水务主营业务
云南水务在保持原水供应、自来水供应、污水处理、黑臭水体治理、河道综合治理等涵盖水务行业全范畴的“大水务”模式的同时,已成功从水务拓展至固废领域,开展工业危废、医废处理、垃圾焚烧发电、餐厨垃圾、多类型有机固废热解碳化、新能源电池处理等业务,提供包括设计、投资、建设、运营及维护、整体解决方案及核心技术系统集成等服务。
污泥生物炭的故事
云水理念·碳化技术·生物炭应用
一
云水理念
1、背景介绍
污泥处置现状
污泥产量大:2020年达13.6万吨/天;
有效处置差:脱水干化填埋占比>58%;
国家要求严:2020年,无害化处理>90%
行业未来可期
国家政策支持,行业专家重视;
细分行业新技术遍地开花;
资源化全链条技术能力提升
2、云水污泥处置理念

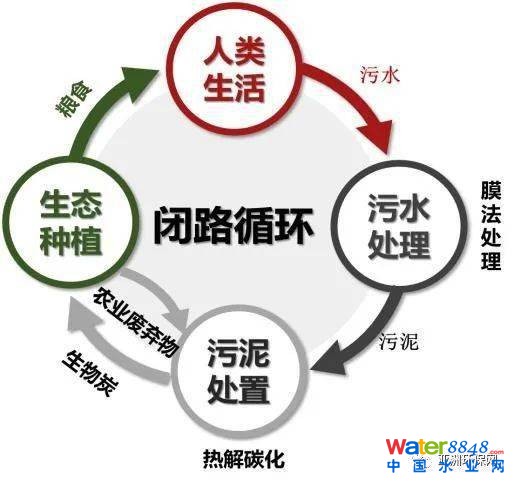

云南水务坚持从“ C”循环的思路出发,将污泥制成 生物炭还土,实现从太阳到土壤的 闭路循环,探索一条可同时兼顾固碳减排和土壤改良的污泥处置工艺路径。

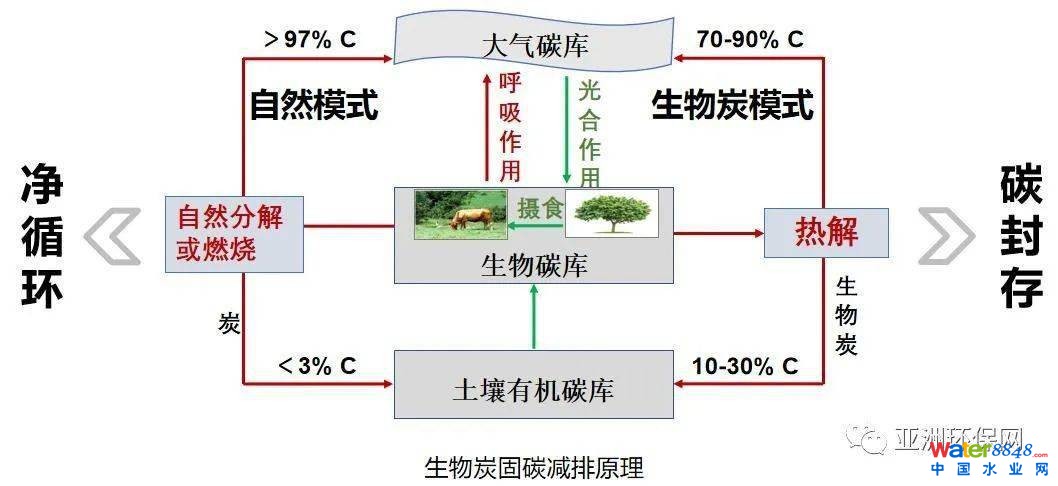

(1 )生物炭固碳减排
(2 )生物炭土壤改良
生物炭可唤醒贫瘠的土壤
贫瘠土地标志:如有机质含量下降、营养元素亏缺、土壤板结、酸化、碱化、沙化等;
越是贫瘠土地越过度依赖农药和化肥,造成恶性循环,肥药越来越多,农作物口感越来越差;
生物炭具有多孔性,有机养分含量高,在保水、保肥、改善土壤理化性质及微生物的活性方面具有显著效果。
二
云水污泥碳化技术
(1)技术原理
利用污泥中易腐化有机质的热不稳定性,在无氧条件下受热分解(400-600℃),产生热解油气和多孔生物炭的过程。其中热解油气回用,为系统提供热量,生物炭进行资源化利用,最大程度上使污泥的污染属性转变为资源属性。
(2)云水污泥碳化技术

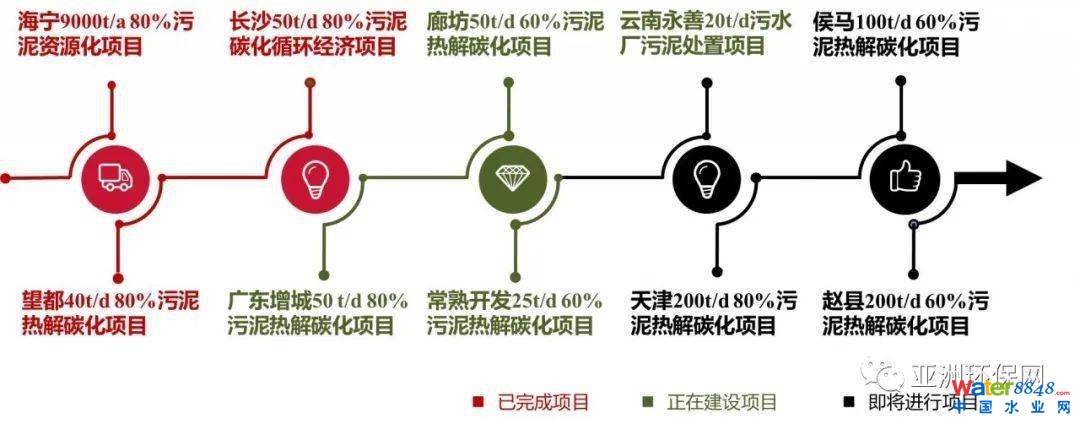

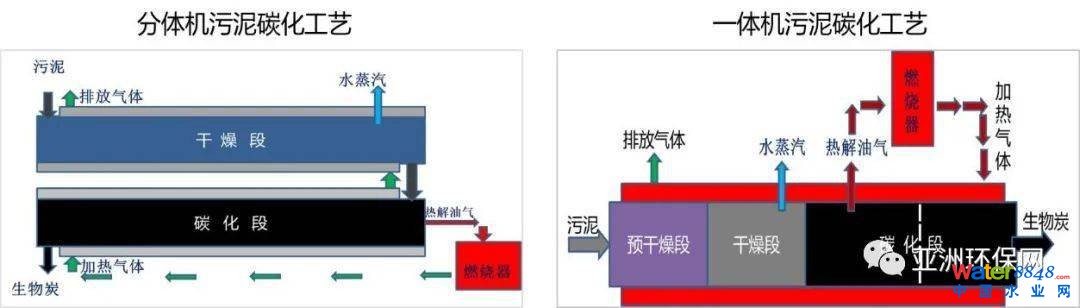

云南水务通过多年研发,自主开发了两套污泥热解碳化工艺,即分体式污泥碳化工艺和一体式污泥碳化工艺。两条工艺原理一致,设备结构和布置不同,各有优势,目前已申请专利百余项,且均建成了工程示范项目。

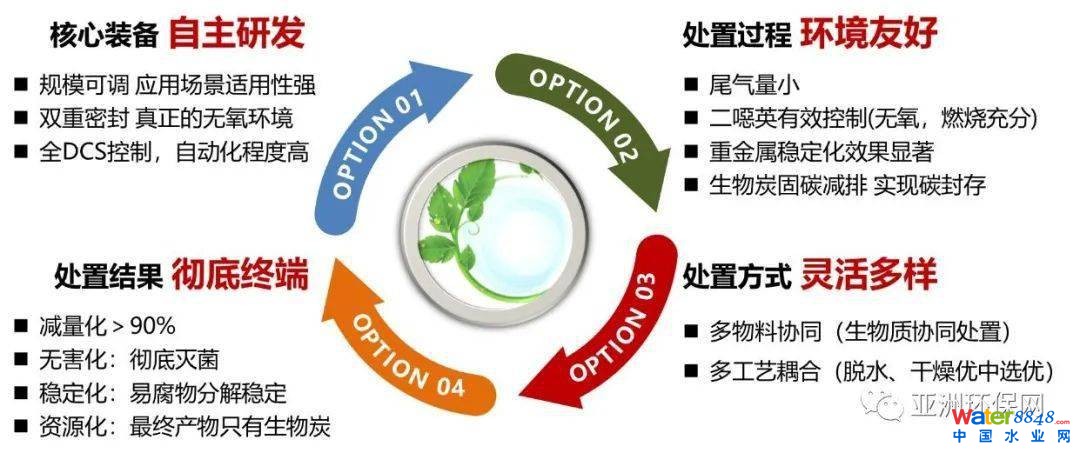

(3)技术特点

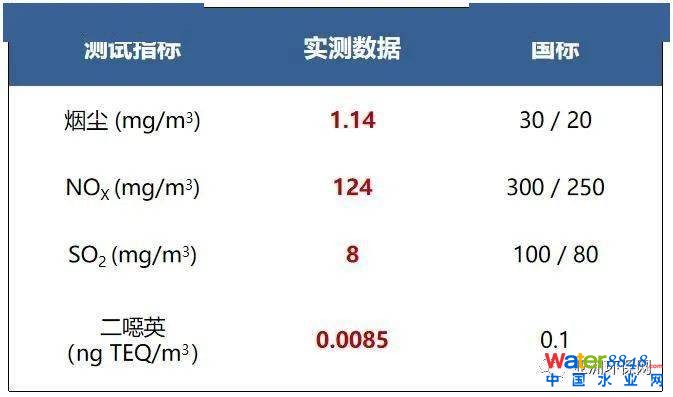

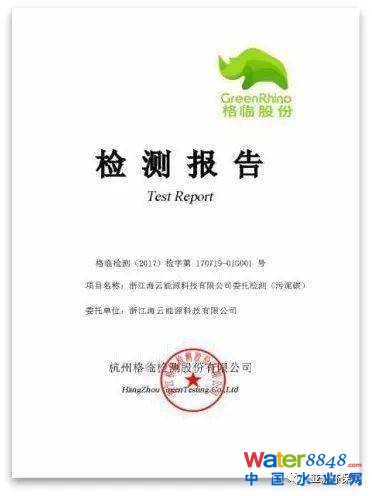

(4)尾气排放指标检测
三
生物炭应用

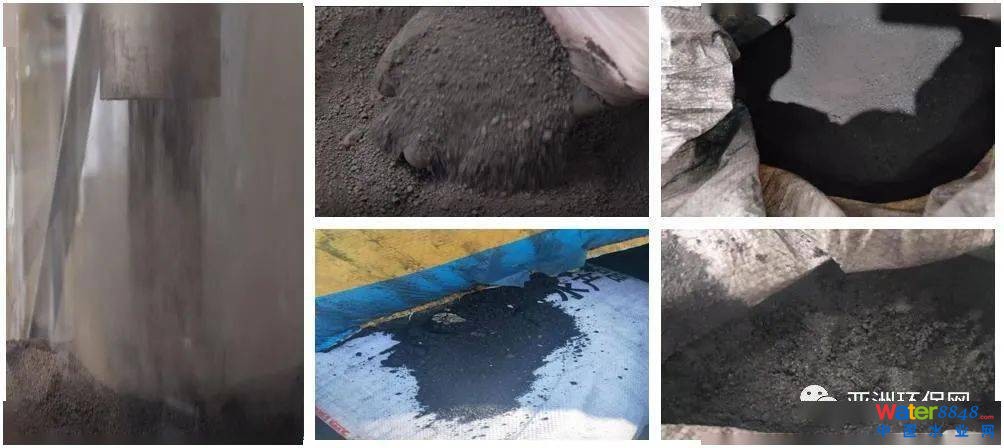

(1)不同项目、不同原料生物炭
不同项目、不同原料获取生物炭
(2)生物炭性质检测:

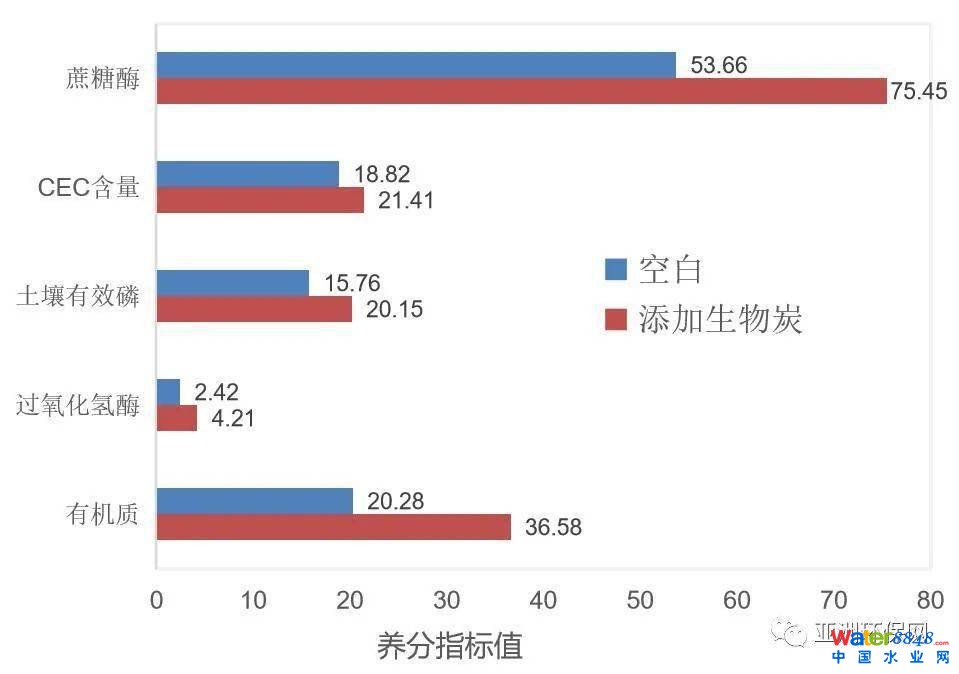

➤ 对土壤养分影响:添加生物炭,可显著提高土壤保肥性以及土壤肥沃力
有机质含量提高22%,增加土壤肥沃力;
CEC含量提高13.8%,保肥能力提高;
过氧化氢酶提高74.0%,抗氧化能力增加;
土壤有效磷增加27.9%,增加土壤养分。
➤ 生物炭重金属浸出浓度变化

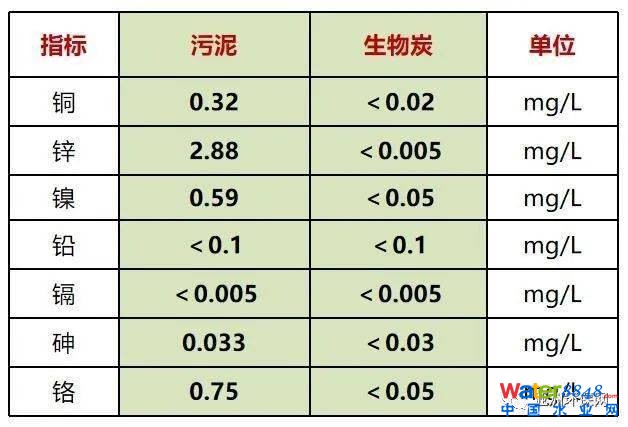

表:污泥与生物炭重金属浸出浓度值
生物炭较污泥的重金属浸出浓度大幅下降,污泥中的重金属由不稳定的可交换态、碳酸盐及铁锰氧化物结合态向比较稳定的有机结合态和残渣态转移,大大降低迁移性。

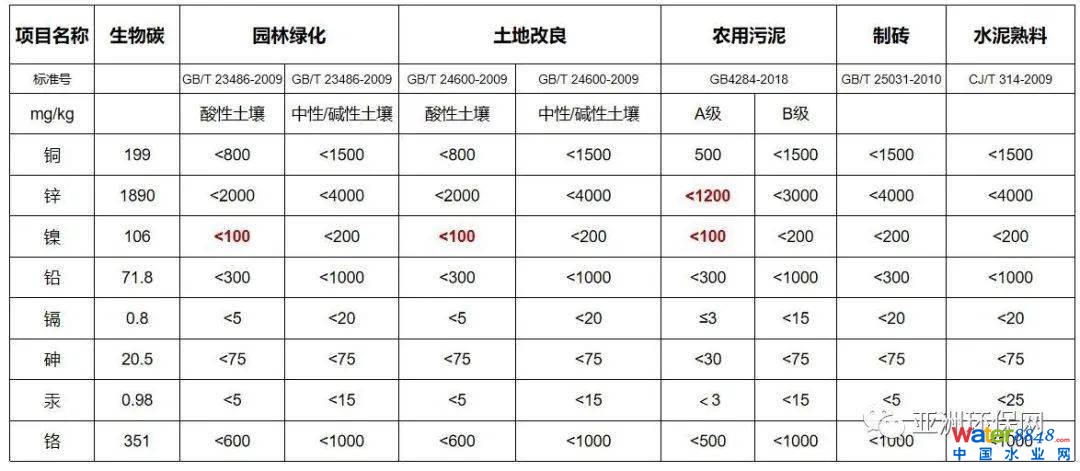

➤生物炭重金属总量检测
市政污泥生物炭重金属含量除部分指标不满足农用A级标准外,可完全满足园林绿化、土地改良、农用B级标准以及制砖和水泥熟料标准。随着技术的创新升级,必然会推动生物炭在农业中应用的标准和政策变革。
(3)生物炭应用方向
➤还碳于土,建立碳资源的产业链循环模式
污泥从污水循环系统的末端产品,到生态农业的起点, 实现产业链的链接,并在使用的过程中不断实现土壤改良, 实现生态价值增量。
这是我们的理想和努力的方向,但基于目前的现状,要大规模推广还任重而道远。但不可否认的是,污泥的土壤应用是非常有前途的资源化途径,而且相比传统的好氧堆肥和厌氧发酵,污泥碳化生物炭在减量化、稳定化和无害化等方面做的更彻底,因此生物炭土壤应用的推广需要同行共同推进和国家支持。
目前,我们与中科院大学、中科院环境生态研究中心以及昆明理工大学等进行深入的产学研合作,研究生物炭在土壤中应用的价值及潜在环境危害,尤其是生物炭长周期应用的效果,并开辟3000平实验基地进行实验种植,从理论到实践对生物炭归土进行系统评估,力争为生物炭的推广应用提供理论依据和数据支持。

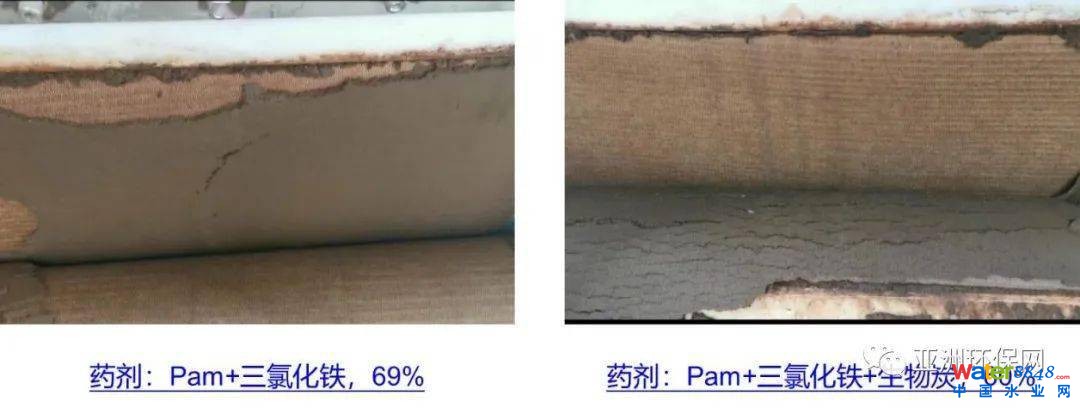

➤ 新型脱水剂
生物炭可替代生石灰用于机械脱水,在脱水效果、避免粘滤布等方面效果显著,不增量,降成本,具有显著的经济效益和环境效益。
四

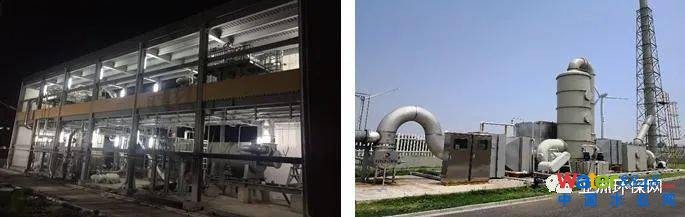

典型项目案例

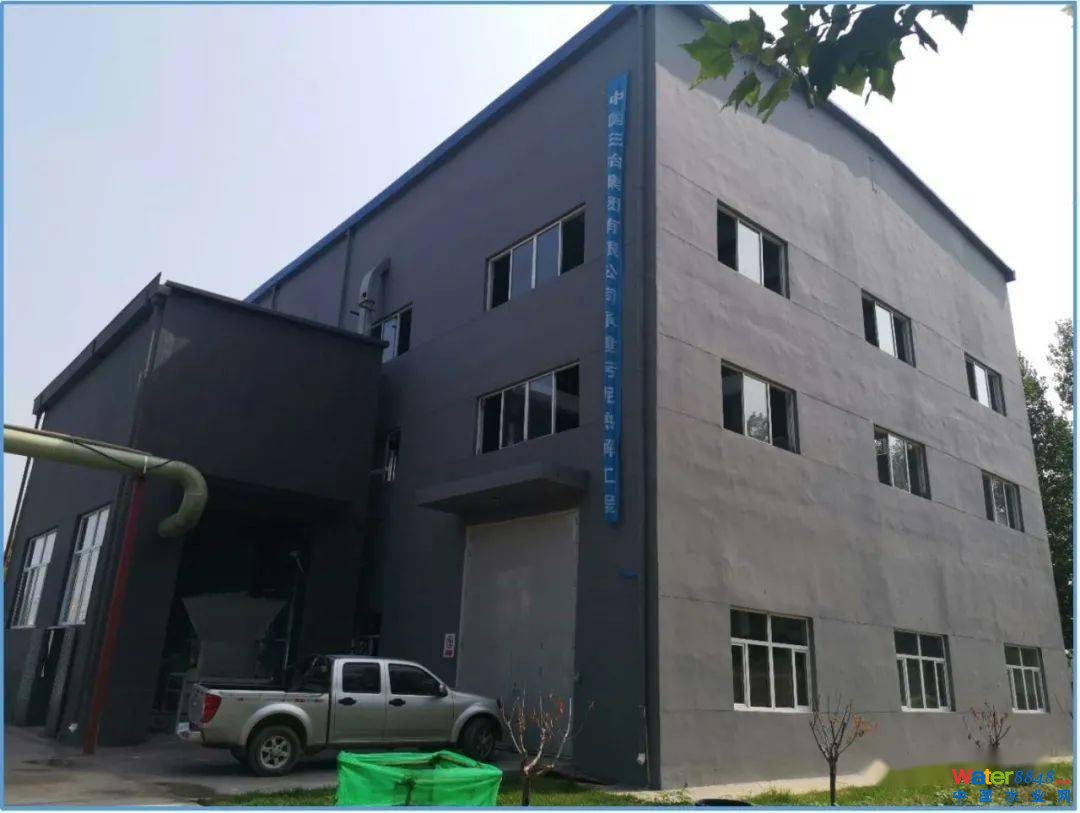

业绩一:浙江海宁尖山污水厂污泥碳化项目
项目地址:海宁尖山污水处理厂;
建设规模:9000吨/年;(含水率80%);
占地面积:1000m2
运营时间:2018年7月。

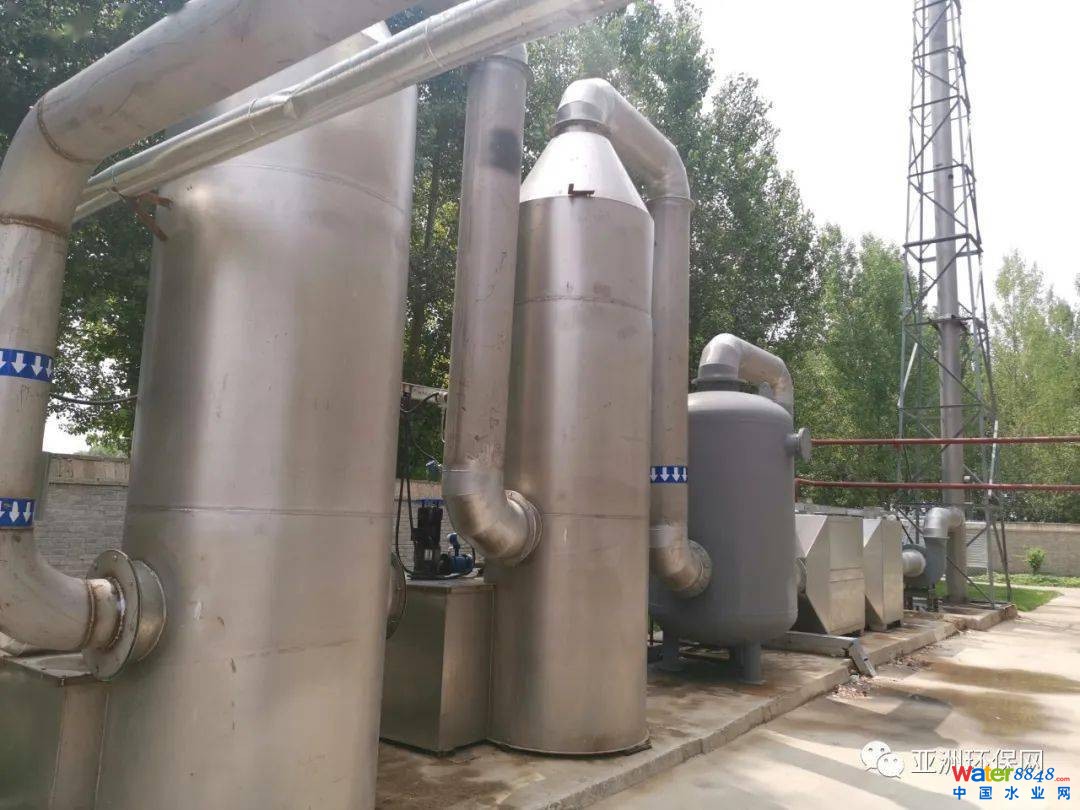

业绩二:河北望都污水厂污泥碳化项目
项目地址:河北望都清源污水处理厂;
建设规模:40吨/天;(含水率80%);
占地面积:1000m2
运营时间:2020年1月。
业绩三:湖南长沙经开区污泥碳化BOT项目
项目地址:长沙市经济技术开发区城北污水处理厂;
建设规模:18000吨/年(含水率80%);
占地面积:1500m2;
商运时间:2018年7月;
五
未来发展方向
➤ 快速推进云水污泥碳化项目建设

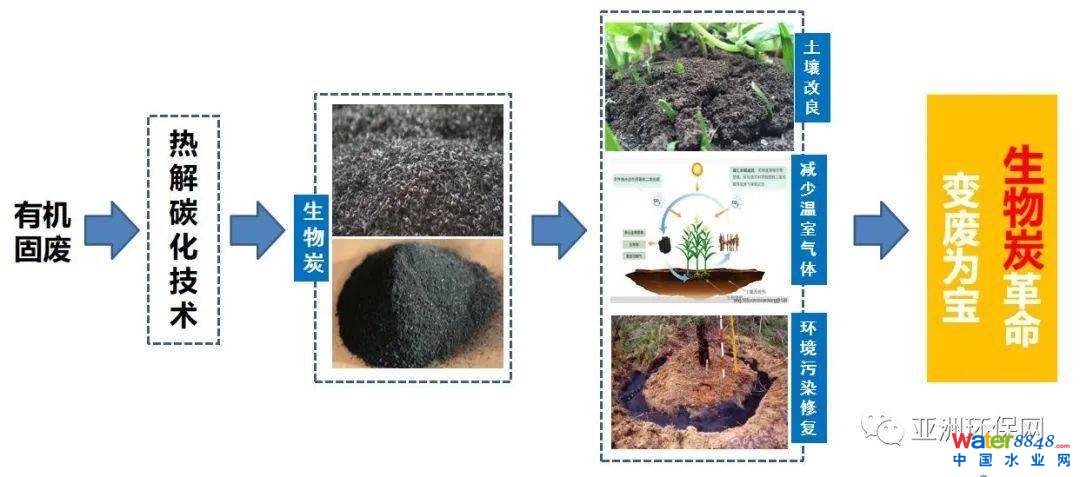

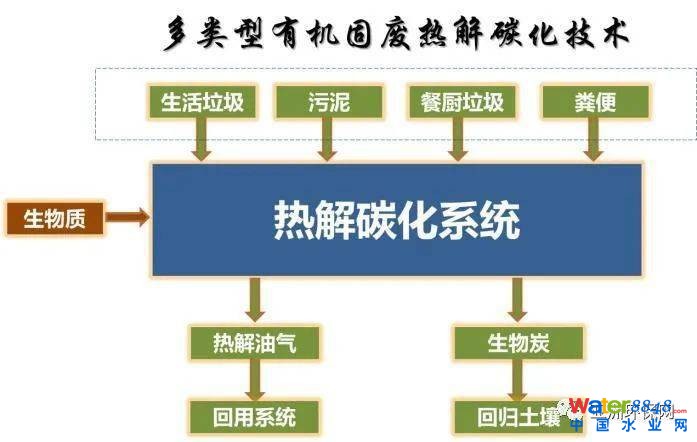

➤ 开发多类型有机固废碳化技术
碳化技术不仅适应于污泥,同时可用于生活垃圾、餐厨垃圾、粪便、农林废弃物等多类型有机固体废弃物的单独处置或协同处置,全面实现了固体有机废弃物的减量化、稳定化、无害化和资源化。
➤结语
利用我们的热解碳化技术,创造环境友好型城市!
