1. 工程概况
彬县煤炭有限责任公司下沟煤矿井下废水回用处理工程二期项目,设计规模为4800m3/d。主要包括:沉砂池、调节池、MVFC澄清池、UBAF、铁锰离子去除器、接触凝聚器、活性碳过滤器、污泥池、污泥浓缩池、脱泥系统、加药间、值班室、风机间、电控间等设施。
2. 进水、出水水质
2.1进水水质
CODCr:70~200 mg/l
SS:100~600mg/l,最高1800mg/l
PH:7.0~9.0
2.2出水水质指标
该废水经过处理后,需要回用至电厂用水和冲洗地面、绿化等。
根据国家环保局的要求,参考《国家环境保护总局局函》中“根据火力发电厂来水预处理和用水水质要求,火力发电厂可以选择符合《城镇污水处理厂污染物排放标准》一级标准(A标准或B标准)要求的城镇污水处理厂排水作为回用水”,因此出水经过处理水质应达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级标准的A级排放标准。
3 处理工艺流程介绍
原水首先进入沉砂池去除颗粒比较大的煤颗粒后,进入调节池进行水量调节和均质,池中设置预曝气系统,间歇供气,防止悬浮物沉淀,废水调节后经提升泵提升到管道混合器,通过投加絮凝剂,使废水与絮凝剂充分混合后,进入微涡流絮凝澄清器(MVCC澄清器),经过絮凝沉淀,去除部分悬浮物后,进入上流式曝气生物滤池(UBAF),去除悬浮物和微量有机物后用泵将水泵入列管式静态混合器,同时投加絮凝剂,完全混合的水进入接触凝聚过滤器、活性碳过滤器。彻底将悬浮物处理到回用标准后进入回用水池投加二氧化氯消毒后准备回用至使用点。经过MVCC澄清器产生的物化污泥自动排入污泥池,通过污泥泵提升至污泥浓缩池,污泥浓缩后经过板框压滤机脱水,脱水后污泥外运处理。

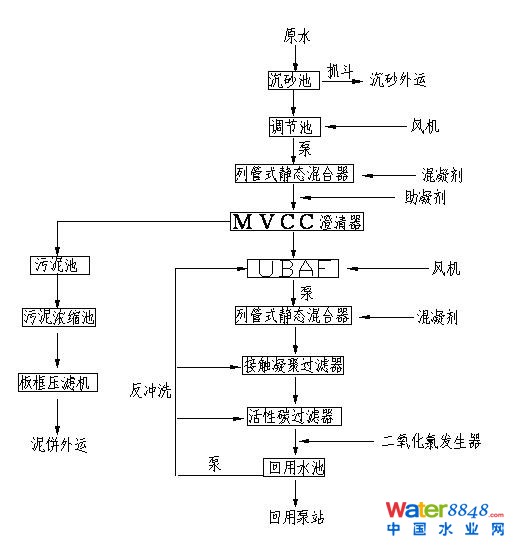

工艺处理流程如图:
图工艺流程框图
4 工程照片

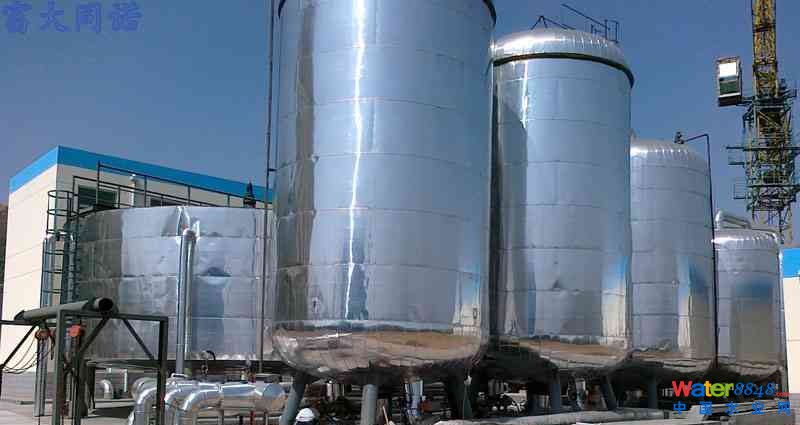

一体化设备

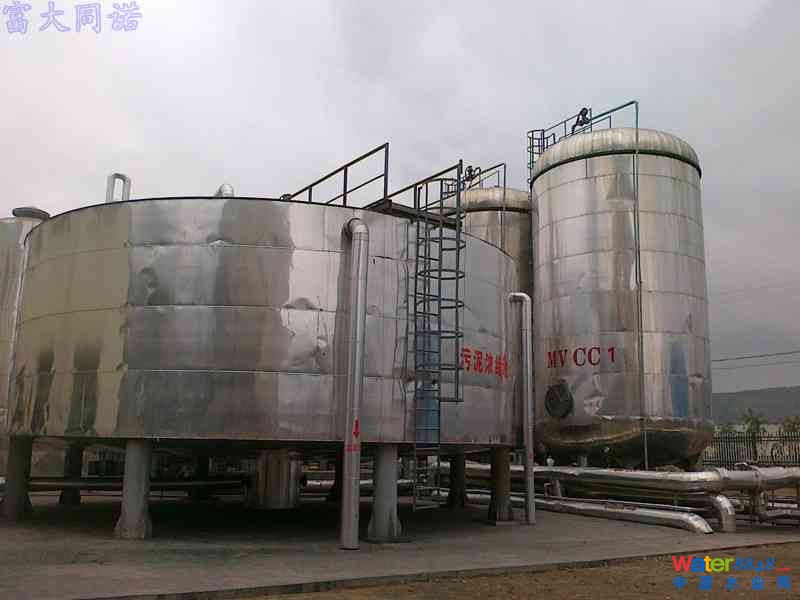

MVCC一体化装置图
矿井废水絮凝沉淀
反应产生矾花
|
|
