文家坡矿井下水处理站

自调节沉淀池原水提升泵至清水池的清水泵，包括系统处理所有设备、机电设备、电气、仪表（含计量、分析仪表）和自动化控制系统等供货及全部工程详细设计、采购、施工、指导安装、调试、检验、验收、投产、达产、达标。

工程图片

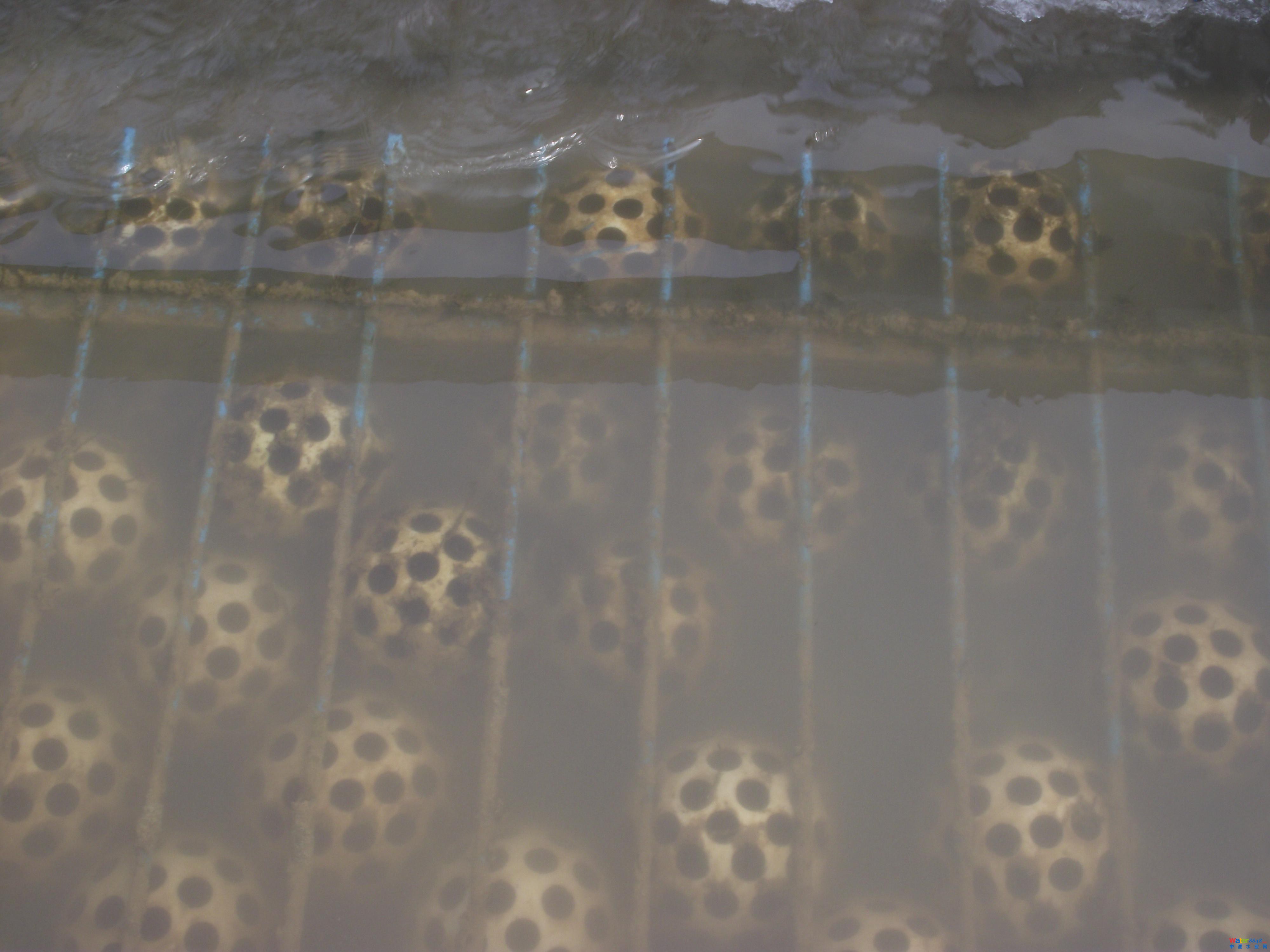

微涡流絮凝器 絮凝后的密实矾花

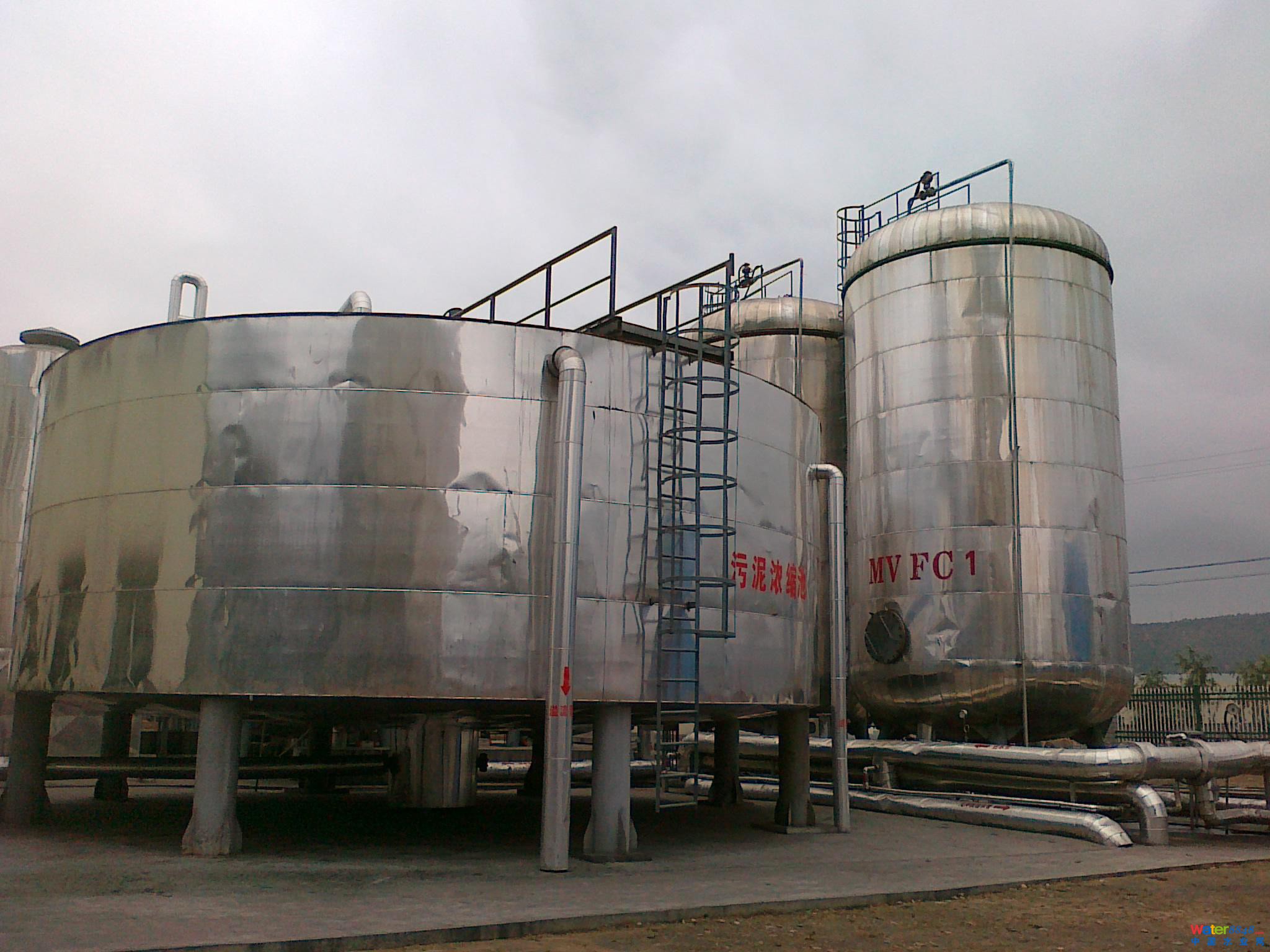

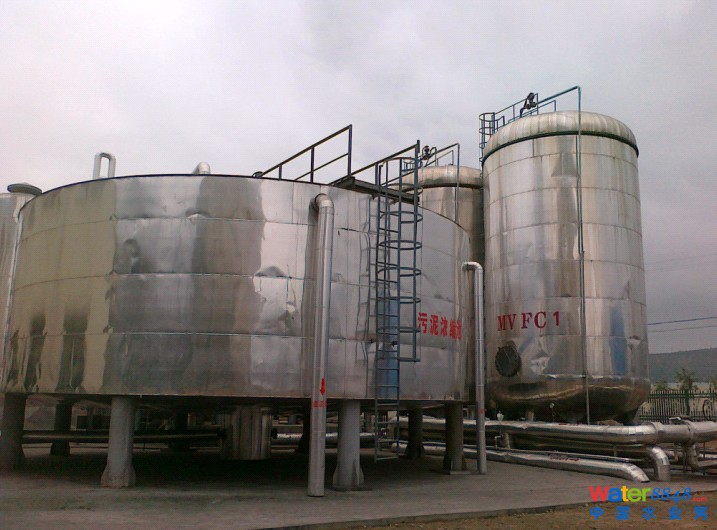

MVCC澄清一体化设备

1.调节沉淀池

调节沉淀池有效容积按8小时的设计水量计算，分3格，配备行车式刮泥机。其排泥形式由设计确定。进水水质按SS=60～3000mg/L考虑，出水水质要求达到SS≤900mg/L，为此在进水管道安装管道混合器，投加混凝剂以保证原水水质较差时的出水水质。

2.高密度迷宫斜板澄清器

净水设备本身从反应、絮凝沉淀、集水、配水、过滤、排泥等一系列运行程序，均达到了全自动运行的效果，中央控制柜内留由PLC接口，值班人员只要定时作水质监视外，无需对净水装置操作管理。

高浓度絮凝层，能使原水中的杂质颗粒在其间得到充分的碰撞接触，吸附的机率增大，因而能适应各种原水的水温和浊度，杂质颗粒区除率高，在一定使用条件下，还具有除藻功能。

迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣及时排除，从而保证稳定的杂质颗粒去除率。

高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的状态。

新颖独创的集水系统及最省的集水水头，使集水更为均匀有效，不仅提高了体积利用系数，而且其集水水头极小。

3.无阀过滤器

无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，节省能耗，管理方便，安全可靠，运行自动化程度强，设备一体化，进水箱、过滤器、反冲洗水箱组装一体，结构紧凑，滤池内的滤料将沉淀池出水中的悬浮物进行截流，进一步降低水源中的浊度，使滤后水的浊度降低至3mg/L以下。

4.保安过滤器

5µ保安过滤器的作用是截留原水带来的大于5µm的颗粒，以防止其进入反渗透系统。这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。保安过滤器是垂直圆筒形式，内装40英寸的普通PP熔喷滤芯，过滤精度为5μm。

5.反渗透装置

经过预处理后合格的原水进入置于压力容器内的膜组件，水分子和极少量的小分子有机物通过膜层，经收集管道集中后，通往产水管再注入产水水池。系统的进水、产水和浓水管道上都装有一系列的控制阀门、监控仪表及程控操作系统，它们将保证设备能长期保质、保量的系统化运行。
