安阳锦华中水处理设备有限公司简介
安阳锦华中水处理设备有限公司是2005年成立的一家专业从事中水处理设备的国家级高新技术企业。
公司2005年与清华大学浦华环保股份有限公司合作，共同研制开发了纤维转盘滤池设备。主要应用范围为污水的深度处理、给水处理等。特别是在污水处理厂升级改造中得到了广泛应用，可用于去除SS及TP，使其达到一级A标准。同时应用于四类水体的深度处理设备之前的预处理，具有较强的经济及技术优势。
锦华公司目前已拥有国家授权专利20项，拥有专业的设计、研发、生产、安装、调试、售后服务团队。
该产品自投入市场以来，至今已有约400个业绩，总处理规模达1700余万吨/日，独家市场占有率逾60%。已投入工程使用的设备均已运行稳定。
多年来，安阳锦华以可靠的质量、优质的服务、专业的素质、丰富的经验在行业内赢得了广泛好评。
纤维转盘滤池的设计特点
2、处理效果好。过滤时绒毛平铺，增加过滤深度，孔径达到微米级，可截留粒径为几微米（μΜ）的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池及筛网过滤。
3、设计新颖，耐冲击负荷。滤盘垂直设计，过滤原理是错流过滤，相当于是滤池及沉淀池的结合，颗粒大的污泥直接沉淀到斗形池底排掉，不像普通滤池所有的悬浮物（SS）都必须经过滤料。因此纤维转盘滤池更耐高悬浮物浓度和大颗粒悬浮物的冲击。
4、连续运行。单台纤维转盘滤池清洗时可连续过滤。而单台砂滤池反冲洗时不能连续过滤。
5、反冲洗效率高，耗水量低。反冲洗耗水量约是砂滤池的1/2。
6、运行全自动化控制。过滤、反抽吸清洗等全由程序控制，并设有多重保护，日常不需专人操作管理。
7、水头损失小。滤池内一般为0.3m，而砂滤池的水头损失一般为2m。
8、运行费用低。运行费用小于0.005元/吨水。
9、装机功率低，设备简单紧凑，附属设备少，闲置率低。纤维转盘滤池的装机功率约是砂滤池的1/10~1/15，用于已建污水处理厂出水的升级改造无需变压器扩容。
10、占地面积小，过滤效率高。过滤转盘垂直设计，两侧都参与过滤，使很小的占地面积就有很大的过滤面积。
11、系统功能恢复快。滤前处理系统的事故对滤池的影响较小，并且恢复较快。出现事故污染只是滤盘外侧，而对滤盘内侧没有影响，并且滤池内的污泥可以通过排泥管迅速清除。
12、设计和施工周期短。纤维转盘滤池整体模块化，设计和施工方便并快捷；而且扩建容易。而砂滤池有大量的设计工作和工程量，施工周期长。
13、具有室外防冻设计。为了适应室外安装的防冻问题，纤维转盘滤池可以把反抽吸水泵置于池内，既解决了防冻问题还解决了电动阀门的易堵塞的问题。
14、反抽吸水泵防堵塞设计。为了解决反抽吸水泵的堵塞问题，纤维转盘滤池设计选用干湿两用防堵塞污水泵。
15、过滤与沉淀一体化设计。幅流式沉淀过滤一体池可以有机的把过滤与二沉池合为一体，省掉了原有滤池．使得占地更小，投资更低。

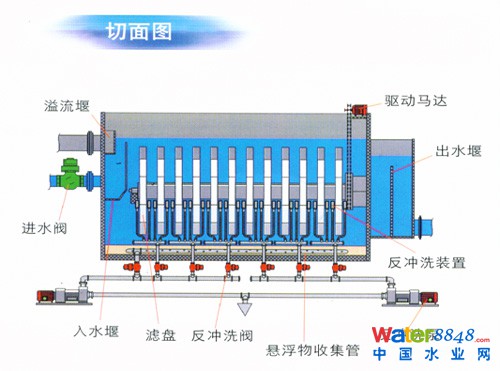

纤维转盘滤池的结构
纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中心管、（6）驱动机构、（7）电气控制、（8）泵、阀机构组成。
1、箱体：主水箱由水泥池体及进水堰板组成。副水箱由水泥墙隔板及液位调节堰板组成。
2、每个滤布盘由6个独立分片组成，每块由ABS材料注射成型一个框架，上面覆盖以滤布及衬底。滤布是由尼龙纤维织成绒毛状表面及聚酯纤维做为支撑体，滤布标称孔径为10微米并以聚酯材料衬底。不允许有粒状和网状空缺。滤布的深度能够存储俘获的粒子，减小反冲洗流量，同时还可减少正常运行时水头损失。
3、反洗机构 ：由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。
4、排泥机构 ：由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。
5、中心管：中水经处理后通过中空管流入副箱，中空管既可输送中水又可带动滤盘旋转。
6、驱动机构：由减速机、链轮、链条等组成，用来带动中心管和滤盘转动。
7、电气系统：由电控箱、PLC、触摸屏、液位监测等电控元件组成，用于控制反洗、排泥过程，使其运行自动化，并可调整反洗间隔时间、排泥间隔时间。
8、泵、阀机构：由离心泵、管道、电动球阀组成，用于反洗和排泥。
纤维转盘滤池工艺运行方式
纤维转盘滤池的运行状态包括：静态过滤过程、负压反冲洗过程、排泥过程。
（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。整个过程为连续。
（2）负压反冲洗过程：过滤时部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时，PLC即可启动反抽吸泵，开始反冲洗过程。反洗时，滤池可连续过滤。
过滤期间，滤盘处于静态，有利于污泥的池底沉积。反洗期间，滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。
（3）排泥过程：纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过已设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物。
纤维转盘滤池电控系统
1、电控系统采用现代化的可编程控制器ＰＬＣ作为程序控制系统的核心。使滤布的反冲洗，污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏，主要元器件为施耐德公司优质产品，质量可靠，性能优良，适应环境能力强，抗干扰性能好，是中水处理设备的理想控制系统。
2、系统设有手动和自动两种方式：自动方式下，操作人员根据需要调整好反洗间隔时间，设备即可按照PLC预先设定的程序（按时间、液位控制）进行工作；手动方式仅在设备调试或检修时使用，实现阀、泵、滤盘电机的手动控制，并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。
3、S7200可根据用户要求选配以太网接口或DP接口的通讯接口模块，能实现与工厂主站的数据传送。
4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成；由初始界面选择进入相应的界面，点击相应按键完成相应的操作功能。
5、触摸屏系统具有故障报警提示功能；对阀的开、关不到位检测，对泵和滤盘电机的过流、过载检测，有故障时触摸屏显示故障信息并产生声光报警。
| 纤维转盘滤池的规格型号 |
|
|
