介绍了高安屯污泥处理中心项目的基本情况，重点分析调试与运行中的关键技术参数，并与国内、行业内同类项目进行对比。针对项目特点，对于项目运行中存在的问题，提出建议与对策。

1 项目概况

高安屯污泥处理中心项目位于北京朝阳与通州交接处，临近朝阳区循环经济产业园。主体工程包括污泥处理厂1座，处理规模1 836 t/d（以含水率80%计），为目前国内最大的集中式污泥处理工程。配套再生水厂1座，处理规模20万m³/d，再生水厂工程分两期建设。

截至2018年6月底，污泥处理厂设施全部建成，除A系列消化池外（消化系统分为Ａ、Ｂ两个系列，每个系列包含４座消化池），建成设施全部投入运行，沼气发电设备因沼气综合利用规划调整，暂未安装。再生水厂一期工程（10万m³/d）建成投产，再生水厂二期工程预计2018年10月试运行。

2 工艺流程

2.1 污泥处理工艺流程

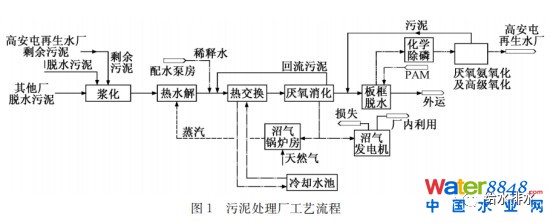

污泥处理工艺流程为热水解-厌氧消化-板框脱水，脱水后污泥外运，用于林地绿化等。工艺流程见图1。

污泥处理厂的进泥来源于两部分，少量为再生水厂预脱水污泥，通过泵送入热水解进泥缓存仓；大量为外厂装车运输来的污泥，卸入污泥接收仓。污泥在接收仓暂存后送入热水解进泥缓存仓；然后进入热水解系统进行细胞破壁。经热水解处理的污泥，冷却降温后，进入污泥消化池进行厌氧消化。消化后的污泥在板框脱水机房进行脱水至含水率60％以下。消化产生的沼气经脱硫处理后，输送至蒸汽锅炉房，做为燃料气源，生产热水解所需的蒸汽。板框脱水滤液收集后，送至“红菌”系统处理，降解滤液中氨氮、COD等污染物，出水排入再生水厂进水提升泵房。

计划处理的外厂运输污泥为北苑、酒仙桥、北小河等再生水厂脱水后污泥。

2.2 污水处理工艺流程

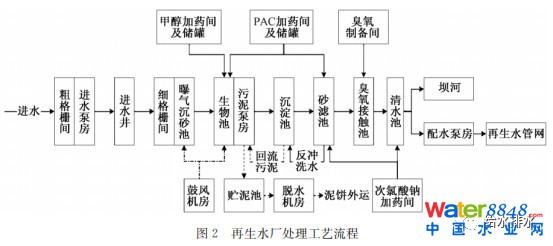

再生水厂污水收集范围北起京顺路，南至姚家园路，西起东五环路，东至温榆河。再生水厂设计处理规模为20万m³/d。污水采用A2/O工艺进行生化处理，再进入砂滤池进行深度处理。高品质再生水通过配水泵房，进入再生水水管网，进行综合利用，部分出水补充景观用水。再生水厂产生的污泥经脱水后被泵送到污泥处理厂，进行污泥处理。工艺流程见图2。

3 运行调试

3.1 系统启动

2017年9月29日，污泥处理中心项目正式启动调试。为不影响再生水厂的正常生产，采用外厂污泥进行热水解和消化系统的同步调试。

启动前，消化池实施污泥接种，种泥来自其他污泥处理中心的消化污泥。接种量为消化池有效容积的36%。

消化池温度确保38 ℃左右，加热热源为蒸汽锅炉提供的热水。由于沼气还未产出，且市政天然气外管线还未连通，前期蒸汽锅炉的气源采用压缩天然气罐车供给。

考虑消化池需要稳步提升负荷，先期启动B系列消化池中的8#消化池。计划待8#消化池启动成功后，再进行其他消化池的启动。根据计划，为避免消化池出现酸化，严格控制消化池进泥量。根据消化池的每日进泥量，来计算热水解的处理批次，进而确定每日外接最大污泥量，来确保系统平稳调试。

启动阶段，以热水解系统稳定运行、沼气产量增加和沼气中甲烷含量稳定为阶段性标志。

3.1.1 热水解系统

由前述工艺流程叙述可知，污泥经热水解细胞破壁后，进入消化池进行厌氧消化。所以，首先进行热水解系统的调试。热水解原理是污泥在165 ℃和12.5 kg蒸汽中蒸煮后闪爆，闪蒸后污泥温度约105 ℃，需降温，才可进入消化池。实际工艺中，是通过换热和添加稀释水进行降温的。热水解系统的调试，主要是自控测试和稀释水比例的调整。

由于热水解系统进料基本稳定（外接污泥含水率在80%左右；本厂污泥含水率在82%左右），稳定运转的热水解处理后的污泥（即消化池进泥）含固量也比较稳定。

3.1.2 沼气产量

消化系统内，甲烷菌将有机物分解，产生沼气。可将沼气的产量作为消化系统调试稳定的标志。

3.1.3 沼气中甲烷含量

随着消化系统调试开始，沼气中甲烷含量从无到有逐渐稳定。由于沼气中甲烷含量与处理泥质有关，在进泥泥质稳定的前提下，沼气中的甲烷含量趋于稳定数值，可将沼气成分中的甲烷含量作为调试稳定的标志。

3.1.4 小结

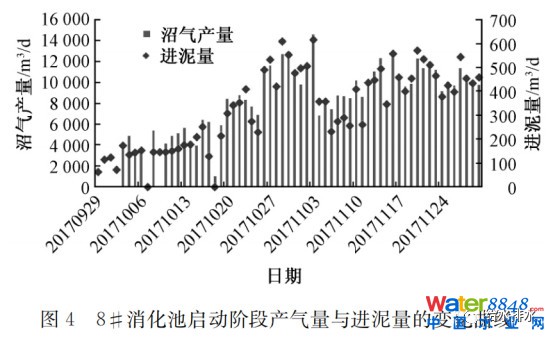

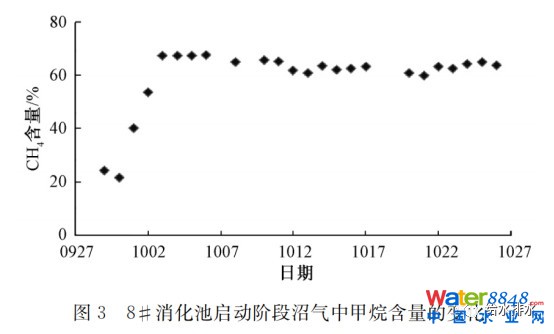

图3为8#消化池启动阶段沼气中甲烷含量的变化。从9月29日开始，8#消化池率先进泥。3 d后，8#消化池沼气甲烷含量达到40%。从第5天开始,沼气中甲烷含量稳定在60%左右。热水解系统运行稳定，确保消化池进泥含固量基本在8%左右。随着消化池进泥量增加，沼气产量也明显增加,且呈线性关系，详见图4、图5。

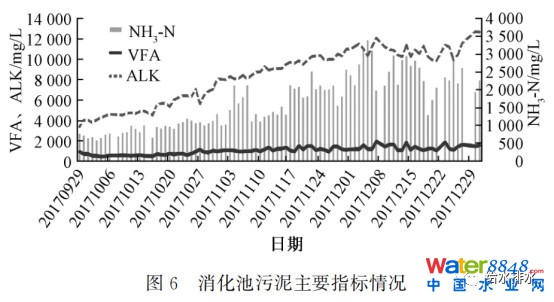

借鉴8#消化池的启动经验，截至2017年11月7日，B系列4座消化池完成全部启动。观察消化池内主要指标VFA、ALK和NH3-N变化情况，结果见图6，进入11月以来，各项指标基本趋于稳定。VFA均低于2 000 mg/L,ALK为10 000~12 000 mg/L，NH3-N为2 500~3 000 mg/L，VFA/ALK＜0.3。从2017年12月开始，污泥处理中心转入稳定运行阶段。

3.2 运行分析

衡量污泥处理中心运行情况，消化系统的运行是关键环节。对于消化系统，拟从设计参数、国家/行业标准、同类项目运转三方面进行比较。选取运行数据为2017年12月~2018年6月运行数据。

3.2.1 与设计参数对比

3.2.1.1 处理量

对比时间段内，污泥处理中心平均处理量为564 t/d(以含水率80%计)，较设计处理量918 t/d要少30%。分析处理量较少的原因，主要是由于本厂板框滤液处理系统—“红菌”系统正在调试，板框滤液COD、氨氮较高，对现况一期再生水厂冲击负荷较大；另一方面的原因是为优化污泥处理中心经济运行，外接污泥优先调配到先期投运的其他污泥处理中心。因此，设计规模为1 836 t/d的污泥中心，暂时投运一半的处理设施，即918 t/d。

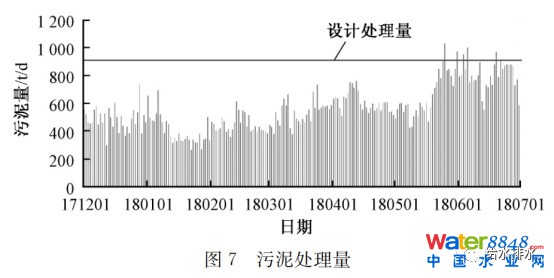

从处理量变化（见图7）看，2018年5月中旬开始，处理量已经提升到800 t/d，个别时段处理量已经超过设计处理量。

3.2.1.2 有机物降解率

由图8可知，消化池进泥有机分在54.02%~73.26%，平均进泥有机分为65.6%。4座消化池平均有机物降解率为49.54%。进入2018年6月以来，随着进泥有机分略微降低，消化池有机物降解率有下降趋势，但基本维持在42%左右。

3.2.1.3 小结

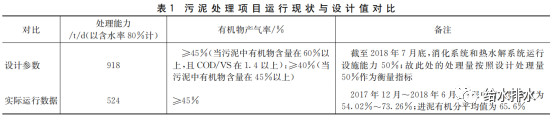

实际运行现状与设计参数对比结果见表1。现况消化系统性能稳定，实现并超过设计有机物降解率。现状处理泥量要少于设计处理泥量，待“红菌”系统调试完成后和二期再生水厂建成后，再提升处理泥量，进一步测试处理能力。

3.2.2 国家/行业标准

3.2.2.1 沼气产率

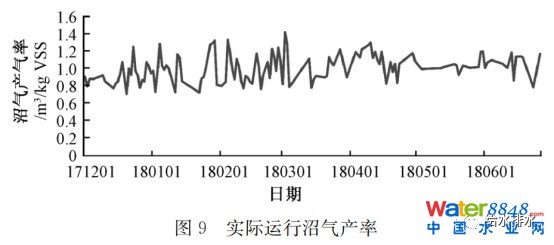

由图9可见，运行期间的沼气产率为0.75~1.4 m³/kgVSS，平均值为1 m³/kgVSS。数值波动较小，比较稳定。

3.2.2.2 小结

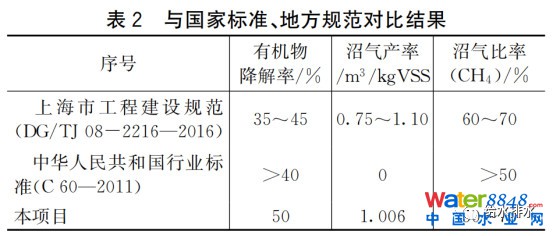

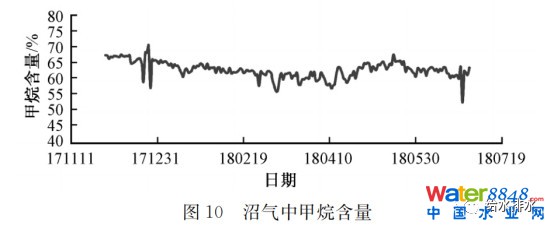

运行数据与行业标准规范对比结果见表2，本项目中有机物分解率、沼气产率均优于上海市工程建设规范和国家行业标准。虽然沼气中甲烷含量与进泥成分相关，但从实际运行数据（图10）比较看，甲烷含量为50%~70.3%也在标准规范范围内。

3.2.3 同类项目对比

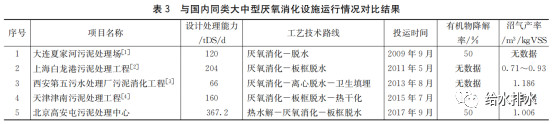

选取近年来国内投产运行的大中型厌氧消化系统进行对比，结果见表3。根据有机物降解率和沼气产率，可看出本项目主要运行指标较好。

4 问题及建议

4.1 外接污泥的影响

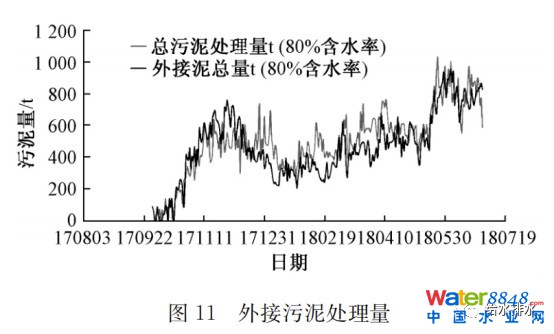

本项目，设计处理泥量以外接车载污泥为主。外接污泥处理量如图11所示，从实际运行数据看，外接污泥平均占比超过90%。由于外接污泥均为污水处理厂脱水后污泥，进入中心后，需经热水解预处理，方可进入消化系统。但是，由于外接污泥来自各个污水处理厂，其污水和污泥处理工艺差异较大，导致污泥有机分、含砂量、含渣量有波动，对于污泥处理中心来说，尤其需注意含渣量的影响。

含渣量较多，导致热水解等预处理工艺段出现仪表、泵和管线堵塞。由于本项目污泥接收、污泥热解等均为密闭环节，对于浮渣堵塞管线问题，一方面采取加水进行污泥稀释，改善污泥流动性，减少堵塞发生；另一方面，堵塞严重情况下，进行设备停机清理。加水进行污泥稀释，虽然能暂时减缓堵塞状况，但是，由于加水降低了污泥含固量，导致系统水力负荷加大，有机负荷减少，会降低后继消化系统的效率。设备停机清理，也会影响整体处理能力。

针对堵塞情况，建议在实际生产中，一是通过固定仪表、设备、管线检修维护周期来预防堵塞的发生；二是建议增加关键设备、关键备件的备用量；三是增设反冲管线，以实现自动化管线反冲功能；四是有条件的情况下，外运污泥的污水处理厂在其脱水段增设除渣、除砂装置。

4.2 污泥降温

传统中温厌氧消化，是采用外热源供给消化池加热，尤其冬季，需要大量热源来维持消化池内温度。而本项目采用的热水解预处理工艺（热水解工艺要求在165 ℃蒸汽中进行污泥蒸煮），需关注污泥换热降温。尤其夏季，要密切关注换热器换热效率。

建议根据不同季节，制定换热器的清理周期；在循环水管路上增设过滤器，方便管道清洗；考虑设置紧急冷却系统，以提升温度应急控制能力。

4.3 系统衔接

本项目，按照工艺流程分为热水解、消化、板框和滤液处理4个子系统。其中，热水解系统是前提。在实际启动调试过程中，因极为重视热水解和消化系统，极易忽略滤液处理系统。

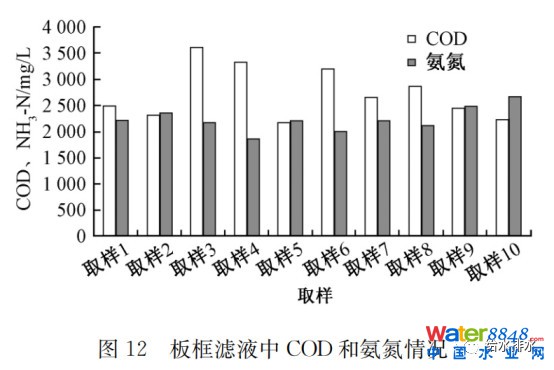

运行期间测试，板框滤液中氨氦和COD情况如图12所示。

由图12可知板框滤液中氨氮、COD含量较高。氨氮平均值为2 232 mg/L，COD平均值为2 735 mg/L，不单独处理直接排到再生水处理厂，氨氮和COD对于生物处理将是极大的挑战。

本项目设计的滤液处理系统是采用北排自主研发“红菌”技术处理。但由于“红菌”系统培养调试需要时间，实际“红菌”系统的调试运行略滞后于热水解、消化和板框系统的运行，导致调试期间，配套再生水厂因进水水质面临风险。

针对这种情况，建议类似污泥处理中心在运行调试之前，先期做好滤液处理系统的调试与接种培养，以降低配套再生水厂的运行风险。

5 结论

高安屯污泥处理中心项目采用热水解-厌氧消化-板框脱水工艺，自2017年9月运行以来，整体运行稳定。处理外接污泥占总处理量的90%以上；采用先进的热水解预处理系统，安全稳定高效；污泥厌氧消化，有机物分解率和沼气产量稳定。实现了集中式污泥处理中心污泥减量化和资源化的功能设置目标。
