智慧水务大数据平台
2018/8/28

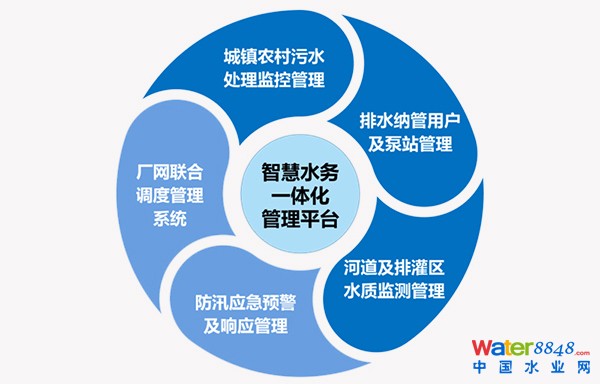

“智慧水务信息一体化管理平台”是由江苏中盈高科智能信息股份有限公司开发建设,基于物联网、互联网理念,结合GIS展示,全面掌握河流(湖泊)、企业排污口、城镇农村生活污水、泵站、污水处理厂等排水系统运行情况以及设施的水质指标监测情况,保证排水系统安全高效运行。以城市排水设施数据为基础,结合管网监控数据,构建出自动化、智能化、信息化、智慧化四化融合的智慧水务平台。
该平台利用水务综合数据、采集终端数据、企业用户数据等数据集成,构建安全预警平台。可提供数据存储、实时监控、数据分析、能耗分析、远程维护等功能,提高应急指挥能力,全面评估城市排水管网能力。平台以服务政府决策、激活水务企业、提高运维服务为总体功能定位,采用智能化架构来满足各类数据监测处理和业务服务需求,以综合水务数据驱动,构筑智慧水务互联网新业态。
城镇农村污水处理远程监控管理平台
平台应用于城镇小型污水厂及农村分散污水处理设施的远程监控及运营维护管理,也可以作为政府监管部门对污水处理进行有效监管的综合性管理平台。
平台基于物联网、互联网理念,实现远程动态监控、实时预警应急、高效便捷管理、数据分析决策、社会公众监督等功能, 具有“处理工艺高兼容、采集设备高性能、快速部署低成本、界面美观易操作”等特点,全面掌握农村生活污水设施的运行状况,保证污水处理系统安全高效运行,完善地解决了目前农村污水处理中存在的痛点。
平台主要功能涉及远程监视管理、运行管理、设备管理、安全管理、巡检管理、数据运行分析、数据存储管理、工单管理、出勤管理、移动APP应用等多个管理子系统。

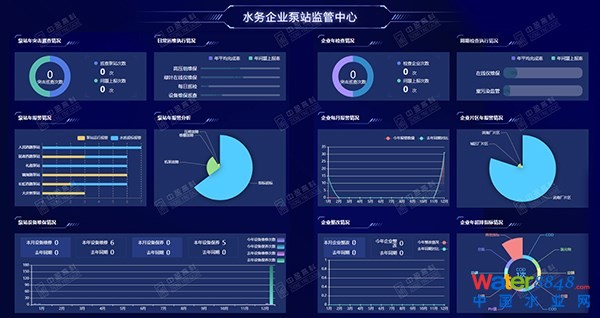

泵站远程监控管理平台
泵站远程监控管理平台主要用于水务集团企业及政府水利部门对区域内的截流泵站、排污泵站、河道农田排水泵站进行远程监控管理的综合性管控平台。
通过安装水位、流量、水质监测点、自动控制系统等设施,实现泵站的阀门、水泵、格栅、压榨机等设备的自动控制、水质数据自动采集以及门禁、视频监控、能耗采集等功能,对泵站的主要设施进行监测监控,包括各种设备运行状态、能耗、运行时间、故障报警信号、液位、流量数据等。系统实现泵站的远程/就地、手动/自动等多种控制方式;系统对泵站的水质进行检测,包括水样的远程抽检、水质数据定时上传等功能,并实现各监测点的实时、历史数据的分析统计。平台具备完善的设备巡查养护以及日常运维的管理功能,与手机客户端进行配合,能够实现泵站维保的智能化管理,提高泵站维保的工作效率。

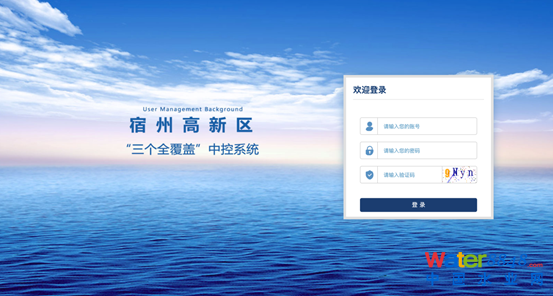

重点排污单位“三个全覆盖”远程监测监控管理平台
系统主要用于政府职能监管部门和水务集团对区域内重点排污单位进行管理的综合性管控平台。通过互联网、移动通信、远程控制等技术对辖区内的水质监测点、大气监测点、重点污染源进行在线监测、视频监控及运维管理,从而提高企业排污管理工作的科学性及效率性,通过水环境断面管理、水环境数据实时监测、大气监测点报警管理、数据对比分析、重点污染源报表管理、地理信息管理、视频管理,结合相关国家标准对排污单位排污标准、环保手续、环评报告、环境处罚信息等综合指标进行评判打分,为环境监管执法提供依据。
平台将利用物联网技术、数据采集处理分析技术、网络技术、视频压缩技术、数据库技术、存储技术等高科技手段,建立全方位的安全、可信、实时、高效的数字化、信息化的环境保护管理、监测监控体系,实现智能监控、集中管理,为环保管理部门提供全方位、科学的解决方案。能够对突发事件快速做出响应和处置,有效对污染事件进行防范、降低和控制意外事故发生的风险。
排水管网GIS管理平台
管网GIS管理平台作为智慧水务平台中各应用子系统的数据汇聚交换共享的集合平台,通过“一张图”的形式实现排水管道、窨井、排水泵站、污水处理厂、农村污水处理点、排污企业用户的设施设备等各类静态排水设施的空间和属性数据展示,根据管网施工、改建流程,建立数据更新和管理机制,建设数据管理与业务应用系统。平台可提供管网数据编辑、入库更新、浏览查询,高效快速地实现雨污管网、窨井、泵站及重点排污企业等排水相关信息的浏览、查询及分析。

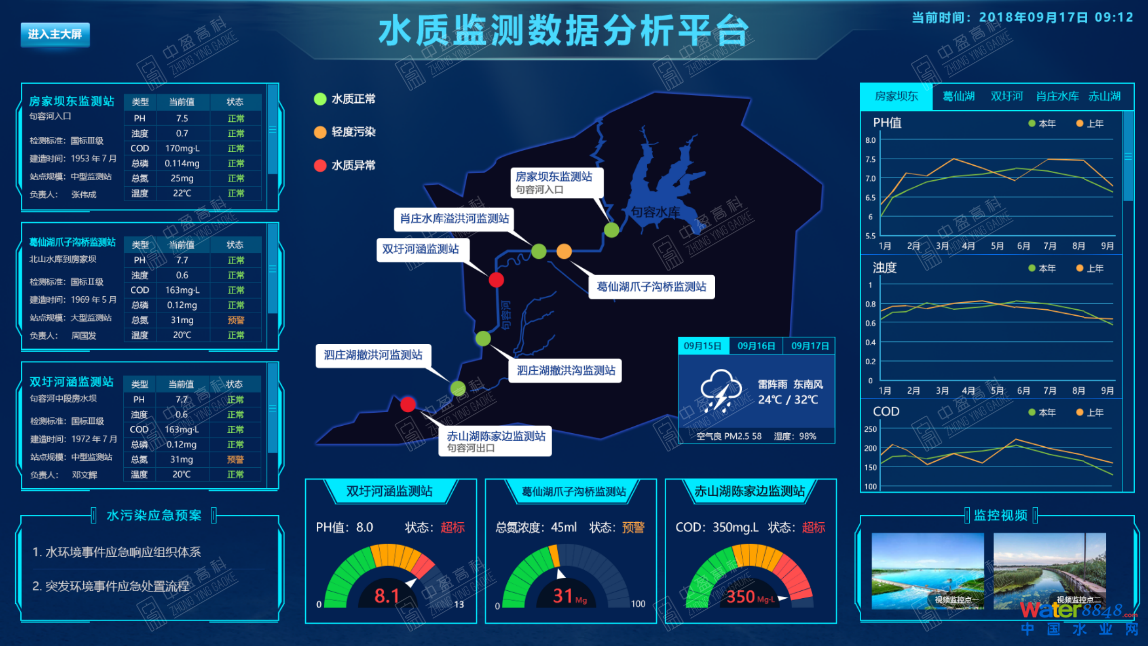

河道(湖泊)、排灌区水质监测管理平台
平台对区域内河道(湖泊)、农田排灌区的水质状况进行有效监测监控,实现水环境质量信息的可视化管理和查询、监测信息综合分析。系统集成了监测点的信息采集管理、水环境处理设备运行状态管理、运行维护管理、报警管理、数据审核管理、数据统计分析管理等功能,同时可有效监管各种治理站点、自动监测站的设备仪器运行状况,提高对设备的管理效率及运维服务质量,实现全区域水质监控,并与行业主管部门联网,达到实时监控的目标。
应急预警及响应管理平台
平台主要应用于区级防汛应急预警响应管理,它是在多源防洪灾害数据基础上,以防洪灾害预警和快速响应为目标,实现全方位、立体化灾害预警和监测,按照洪涝灾害事前、事中、事后三个阶段特点,结合区、乡镇、村防汛部门权责,形成洪涝灾害事件全生命周期监测预警平台。
厂网联合调度管理系统
城市污水处理厂群联合调度是城市污水处理的新运行模式,厂网联合调度管理系统主要实现排水管网、泵站、污水厂一体化调度管理,系统以污水厂SCADA系统、管网、泵站在线监测系统为基础,利用互联网、物联网通信、GIS系统等技术,实现城市级排水系统的多级联动调度,形成科学的运行机制和数字化安全管理,保障城市级排水系统的安全和高效运行。
配套产品系列
中盈高科ZYCJBox系列物联网采集终端
ZYCJBox是一款物联网平台中的现场智能数据采集终端,可以方便地实现现场设备的远程数据采集、远程下载和远程维护。支持上百种工业设备驱动协议,多路通讯接口,可满足绝大部分工业控制器设备的联网需求。可以连接串口或者以太网口通讯的不同型号的PLC、智能仪表或者其他设备,通过ZYCJBox上网,可以随时查看分布在各地的设备数据、了解设备运行状态和报警、远程调试PLC等功能。
主要技术指标:
◆额定功率:<5w。额定电压:DC24V,可工作范围DC9V~28V
◆电源保护:具备浪涌保护,符合EN61000-6-2:2005,EN61000-6-4:2007标准
◆RoHS:符合RoHS,雷击浪涌±4KV,群脉冲±4KV,空气放电8KV
◆接入方式:联通/移动/电信(2G/3G/4G/以太网)
◆CPU:300MHz ARM Cortex-A8
◆存储器:128M Flash+128M DDR3
◆VPN:支持
◆RTC:实时时钟内置
◆以太网:3路10M/100M自适应端口
◆SD卡:支持
◆USB端口:1个USB Device2.0端口,1个USB Host2.0端口
◆总线端口:1路CAN2.0端口(可选)
◆串口:COM1:RS232/RS485/RS422;COM2:RS485;COM3:RS232
◆外形尺寸及安装方式:130*96*48mm 支持DIN35标准导轨或固定螺丝孔安装。
中盈高科ZYKZBox系列数据采集控制终端
ZYKZBox系列产品是中盈高科自主开发的主要针对水务、水利、环保行业使用的数据采集和控制终端,可以连接各种传感器、输入输出开关、标准485通信设备等,产品功能特殊、针对性强、性价比高,特别适用于广大农村及边远地区设备改造及快速部署应用的场合。
主要应用场景:
◆现场无PLC的站点设备输出及报警信号接入。
◆可接入PH值、温湿度、压力、水表等模拟量传感器输入信号。
◆电源掉电监测,并提供后备电池供电,彻底解决现场断电无法转发消息的难题。
◆各种报警接入:开箱报警输入(联动摄像机抓拍输出);电子围栏报警输入、振动输入(联动蜂鸣器报警输出)。
◆温度输入,实现温度自动控制。
主要技术指标:
◆额定功率:<5w;额定电压:DC24V,可工作范围DC9V~28V
◆4路4-20MA/0-10V模拟量
◆6输入:16路0/12v的高低电平输入,光耦隔离。
◆8输出:2路0/12V的电平输出,6路继电器开关量输出。
◆1路485接口,支持modbus通讯;2路232/485通用串口,通讯参数和协议可以通过串口设定。
◆外形尺寸及安装方式:130*90*35mm 支持DIN35标准导轨或固定螺丝孔安装。
中盈高科系统集成采集监控箱
集成多级防雷、多路电源输出、报警、温度监测、声光报警、防护外壳等多个模块为一体,可实现室外接入点一站式交付。 支持工业级工作温度范围和专业的室外防雷,适应条件恶劣的室外环境。
◆ 防雷功能:二级防雷模块最大放电电流可以达到40kA、数字信号防雷最大放电电流10kA、直流电防雷最大放电电流6kA、网络信息防雷最大放电电流5kA。
◆ 多路电源输出:DC12V 、DC24V 、AC220V
◆ 报警:声光报警实现对箱门状态检测,防止集成箱被异常援开、箱内设备被盗:
◆ 智能温控:根据箱内温度,对热交换风扇进行自动控制。
◆ 支持2路节点控制输出(220VAC/DC24V),输出点支持平台远程手动或自动控制(如自动喷淋灌溉、远程应急断电操作等)。
智慧水务大事件
◆ 2018年9月,中盈高科自主研发的城镇农村污水远程监控管理平台上线,应用于常州武进区农村分散式生活污水处理工程(一期)涉及215个自然村,并获中国污水处理工程网专题报道。二期项目涉及444个自然村,目前正在进行中。
◆ 2019年3月溧阳市农村分散式生活污水处理工程一期项目,涉及 561 个自然村,600多个分散污水处理站点。
◆ 2019年3月8日,江苏省副省长费高云率十三个地市级分管副市长参观考察丹阳市大荆村农村生活污水治理项目,中盈高科现场向费省长一行做智慧水务-城镇农村污水远程监控管理平台演示汇报。
◆ 2019年4月,清华大学团队多次深入企业调研,就“农村污水提标升级处理成套装备及物联网管理集成技术应用”物联网平台开发达成战略合作。
◆ 2019年5月,与南京大学开展密切交流,共同参与南京大学关于《基于物联网的农村生活污水处理技术要求》相关标准的制修订工作。

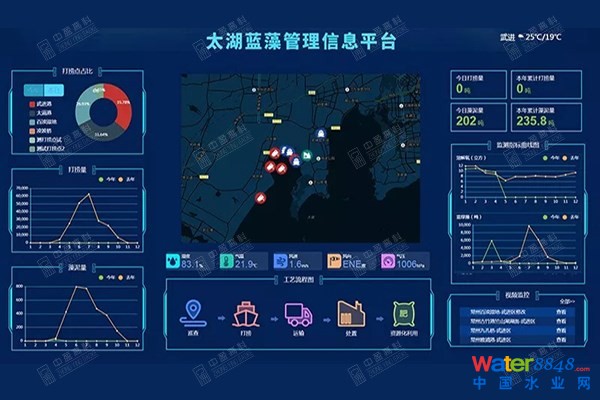

◆ 2019年5月,中盈高科智慧水务——太湖蓝藻管理信息化平台上线,科技治藻,保护太湖水!武进日报做专题报道!
◆ 2019年6月,江苏省环境科学研究院领导考察智慧水务平台建设与落地运营情况,中盈高科演示平台功能带领考察团至到项目现场查看。
◆ 2019年8月中标安徽省宿州市高新区“三个全覆盖”项目,涉及全区企业的废水、废气、污染源的设备监测、视频监控及运维监管等内容。
◆ 2019年9月,江苏大禹水务企业排污纳管监控管理平台上线运行,实现集团下属污水厂、泵站、纳管排污企业的远程控制和排污监管,极大提高排水管理工作的效率和效果,为环境监管执法提供科学依据。
◆ 2019年10月中标河南荥阳市农村生活污水治理项目,涉及污水处理站点114个、泵站57座。
◆ 2019年10月江苏省睢宁市城镇污水处理厂远程监控管理平台,实现10个城镇污水处理厂远程监控管理。
