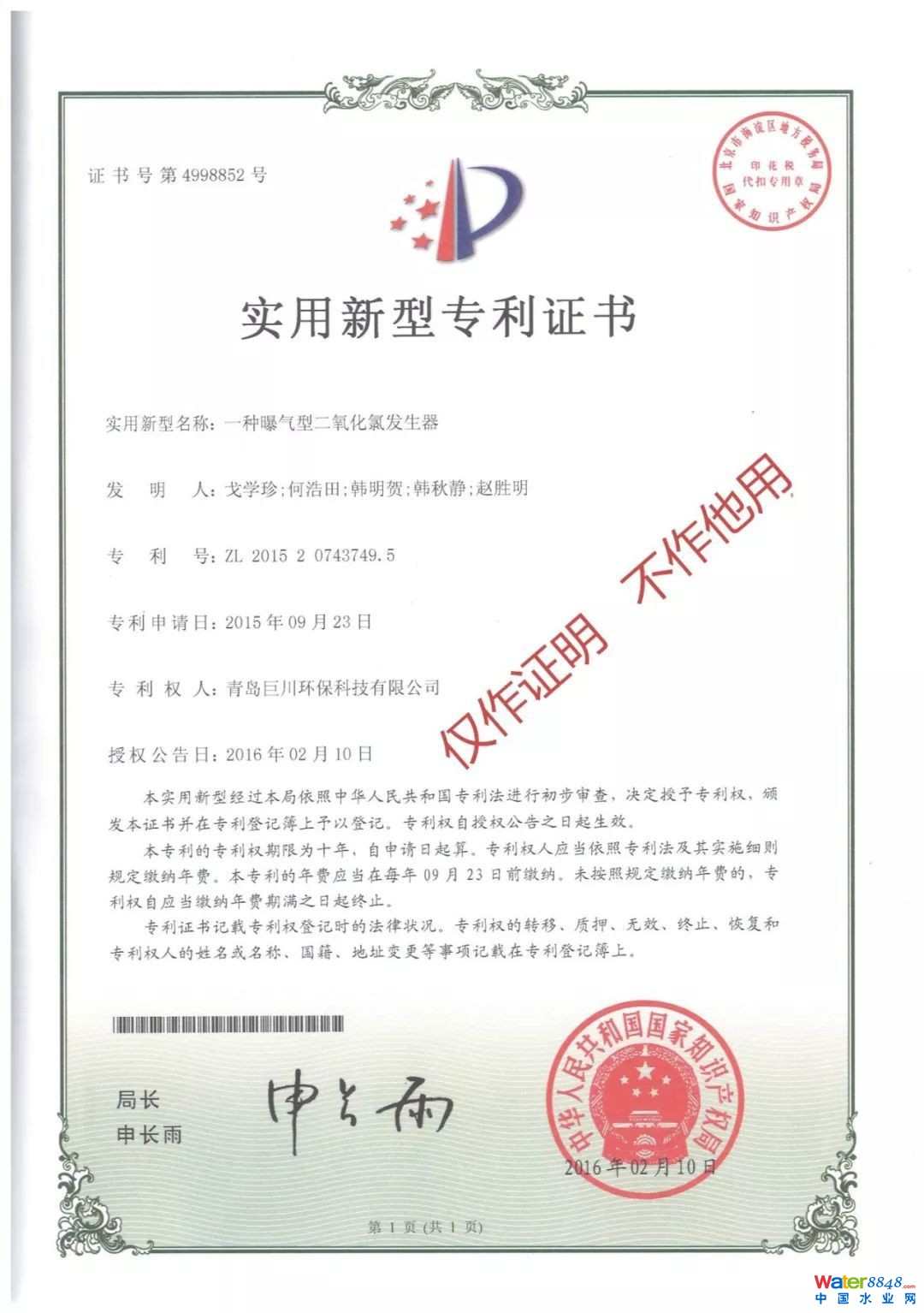

专利名称:一种曝气型二氧化氯发生器
发明人:戈学珍、何浩田、韩明贺、韩秋静、赵胜明
专利申请号:ZL201520743749.5
授权时间:2015年09月23日
二氧化氯是新一代的广谱杀菌剂和高效氧化剂,已广泛应用于各种水处理,在欧美等发达国家二氧化氯逐渐成为饮用水氯消毒的替代品。与其他消毒剂相比,二氧化氯具有广谱、高效、不受pH值和水中氨浓度的影响,尤其是不与水中的有机物产生消毒副产物,使消毒后水中的三氯甲烷含量大大降低,成为水处理中的安全、高效的消毒产品。目前的二氧化氯发生器存在以下弊端:1)传统的原料液进入发生器后,混合不及时,或者是由于反应需要达到一定的温度才能进行;2)在管路或是设备容器压力不稳的情况下,计量泵出药流量难以稳定,以产生波动对发生器产生不利影响;3)传统的二氧化氯发生器结构比较分散,不方便安装;4)传统的二氧化氯发生器在没有药液时没有判断功能。
发明内容
一种曝气二氧化氯发生器,包括用于给反应提供水的供水系统和用于合成二氧化氯的反应系统,供水系统与反应系统的反应器本体包括若干个依次连通的反应室,一端的反应室与原料供给装置连通,另一端的反应室与废液出口连通,每个反应室均匀产物出口连通,曝气管道通过曝气盘组件与每个反应室连通。
具体实施方式
1、采用多级推流反应和多段曝气工艺,使反应更彻底,反应后的残液可达标排放
2、曝气管在水浴箱采用环绕设计,使曝气管道与热水接触面积增大,采用不同管径的曝气管是空气流速降低,从而加热管道中的空气,加热后空气从反应釜底部进入反应釜进行曝气,一方面是药品混合更加均匀,另一方面曝气管道通过水浴箱加热,热气使原料反应更加充分
3、安装方便,只需将二氧化氯发生器安放在加药间后,将计量泵、加药管路、进、出水管等连接好,并将控制柜电源和检测仪表信号送到控制柜就可以启动。
4、通过控制系统实现了操作的自动化控制,节约了劳动力,减少了药品流失,提高处理效果,该设备运行稳定可靠,排除了人为原因对药剂用量的影响,处理效果好。
成果转化及应用

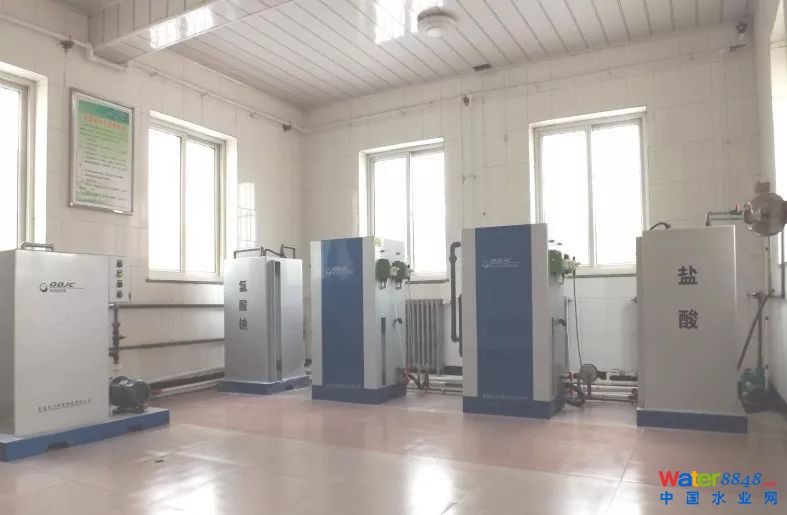

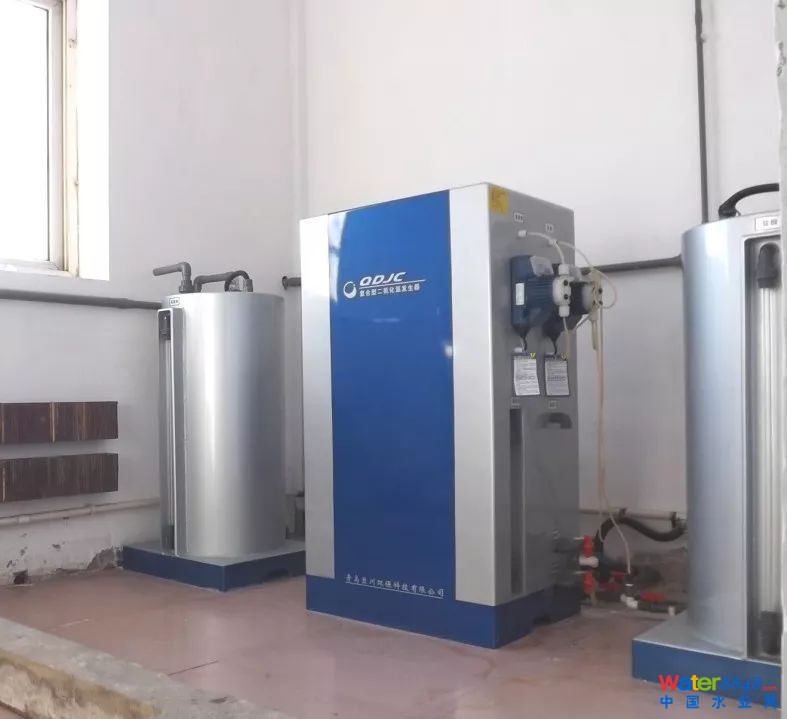

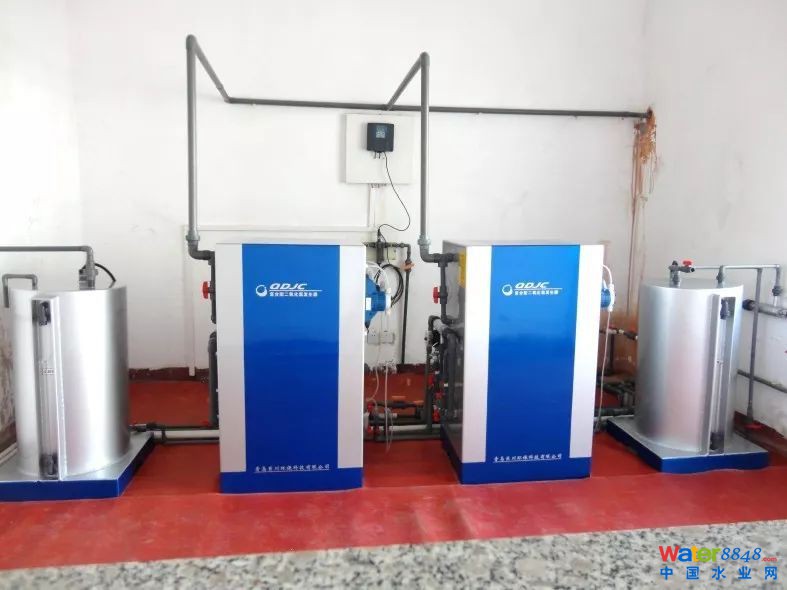

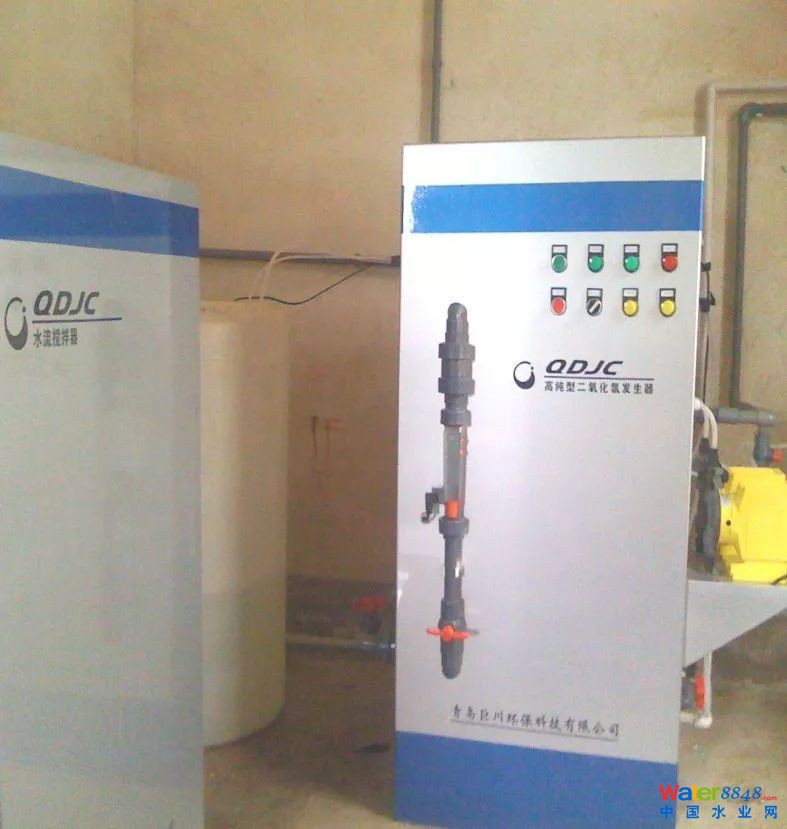

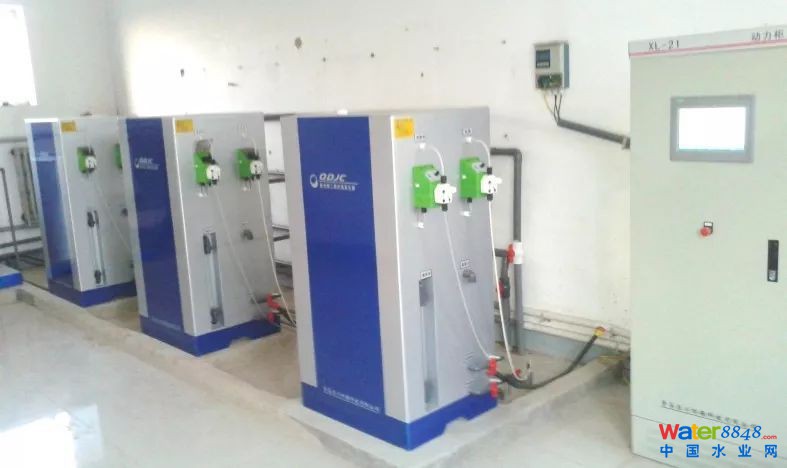

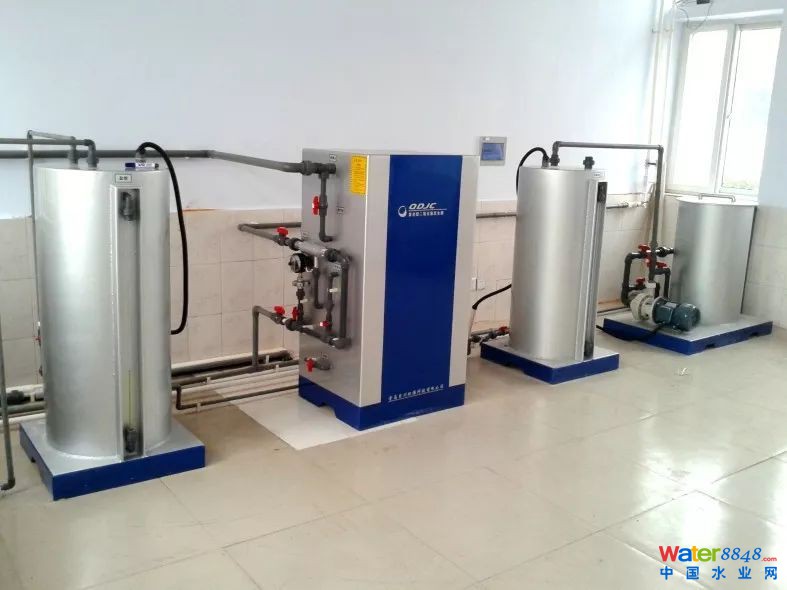

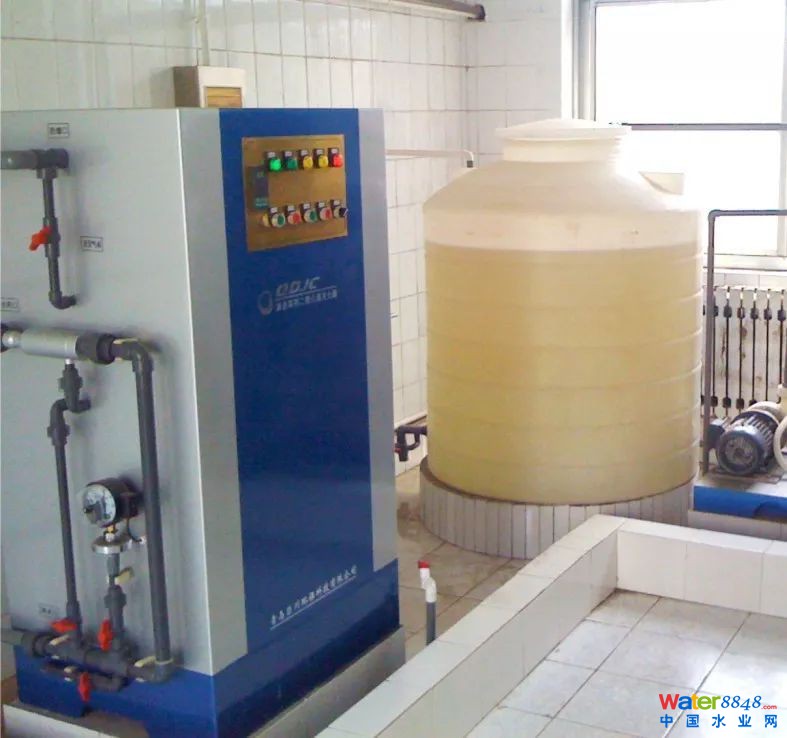

在山东省多个水厂使用,河北省10多个水厂在使用,在河南和辽宁等其他省市都有应用,规模(1~10)×104m3/d不等。
沧州市孟村回族自治县自来水
丰南区自来水公司
丰润区自来水公司
海阳市人民医院
吉利河泵站
莱阳市第一自来水厂
卢龙县供水管理处
迁安自来水公司
部分业绩表
