株洲市清水塘生态新城雨洪管理规划及实施方法（二）

 三、雨洪规划指标制定

根据生态新城核心区用地现状，通过径流系数值控制雨水径流，经核算，现状综合径流系数约为0.43，以此作为开发建设后的整体雨洪管理控制目标。规划过程中按照相同原则制定每类地块径流系数。

以雨洪管理控制目标为依据，用Storm & SanitaryAnalysis（以下简称SSA）雨洪管理软件分别模拟三年一遇、十年一遇降雨条件下各地块的径流出流，并根据削减目标值应用堰流公式模拟计算各地块径流峰值削减后的出流过程和相应所需径流滞留体积。

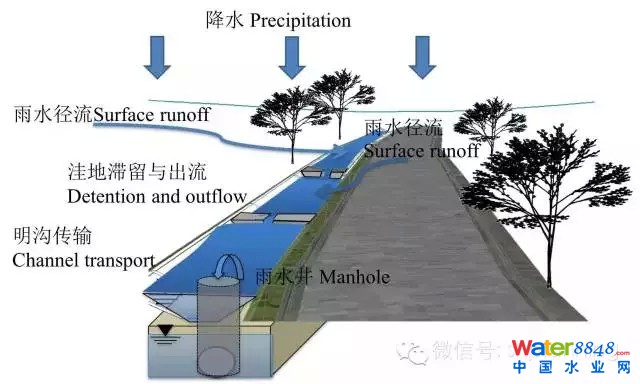

  水文过程示意

以地块开发后、十年一遇降雨24h过程为输入条件，以地块出流流量不大于三年一遇降雨10min产生径流为限制条件，将出流过程模拟为堰流，模拟研究区产生的雨水径流。在地块内、滞留池均无淹没情况下，调整各个地块滞留池体积参数，使其滞留水深不大于0.5m。当滞留水深最接近0.5m时，可得到各地块所需的最优滞留池容积。

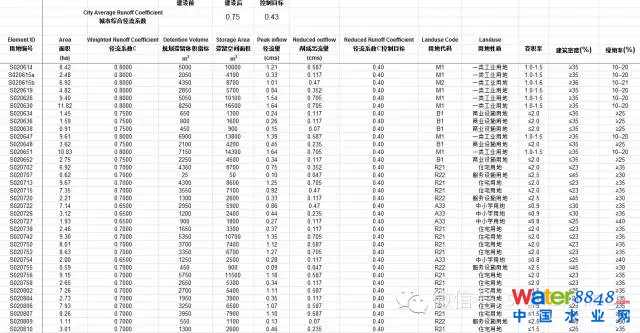

      城市各地块（部分）模拟结果

根据水平衡原理，遵循自来水替代率>90%的条件对各地块的雨水回用容积进行优选计算，结果表明重点地块的雨水回用容积均小于滞留容积，可将回用容积所需空间与滞留容积所需空间合并实施。

四、雨洪管理实施策略

基于规划目标和确立的量化指标，雨洪管理措施将围绕地块生态滞留、生态道路排水和雨水再利用3个方面展开。按照以滞留和净化为主、再利用为辅的规划方向，实施力度有所不同。

地块生态滞留：通过在街坊和地块内实施分散的多种形式的滞留设施，提高城市对大雨、暴雨事件的应对能力。如：生态洼地、混凝土蓄水池、雨水模块箱，以及透水铺装和绿色屋顶等。

生态道路排水：与部分重点市政道路绿化带相结合，引入下沉式洼地廊道，提高街道径流的排放水质。

雨水再利用：指在重点地块收集雨水进行非饮用水用途使用，如灌溉、景观补水、洗车等，以节约水资源。

共12类生态雨洪管理设施将被引入研究区生态新城。绿色屋顶、透水铺装和生态工法作为局部的和次要的手段，成为对主要设施的补充。

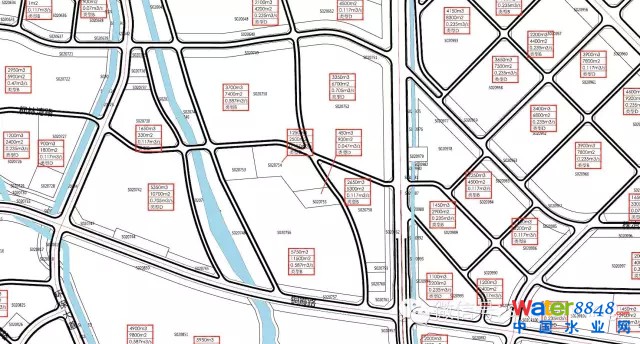

地块内滞留空间平面图（局部）

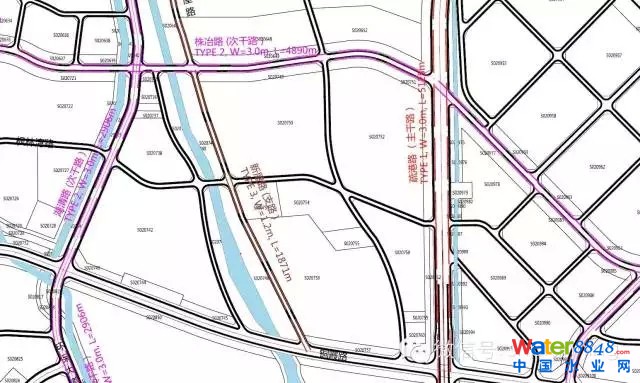

城市道路街道生态排水平面图（局部）

下凹草沟：它是最简单的一种洼地形式，使径流得到有限的下渗和净化。充分利用带状绿地下凹的形式，控制调整好路面高程、绿地高程和雨水口高程的关系，便可利用柔和的纵向坡度缓慢地输送径流，蓄满绿地后流入雨水口。

规划和布局原则：下凹草沟在新开发区或旧城改建区均能较好地应用，是一种不需增加建设投入而可一举多得的措施。应用范围局限在开敞型的公园、河道附近，更多的时候是作为输水工具来使用，适用于作为预处理手段与下游的湿地和生态滞留系统相衔接。

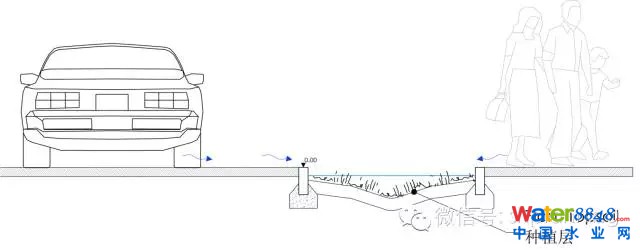

    下凹草沟剖面及其图片
