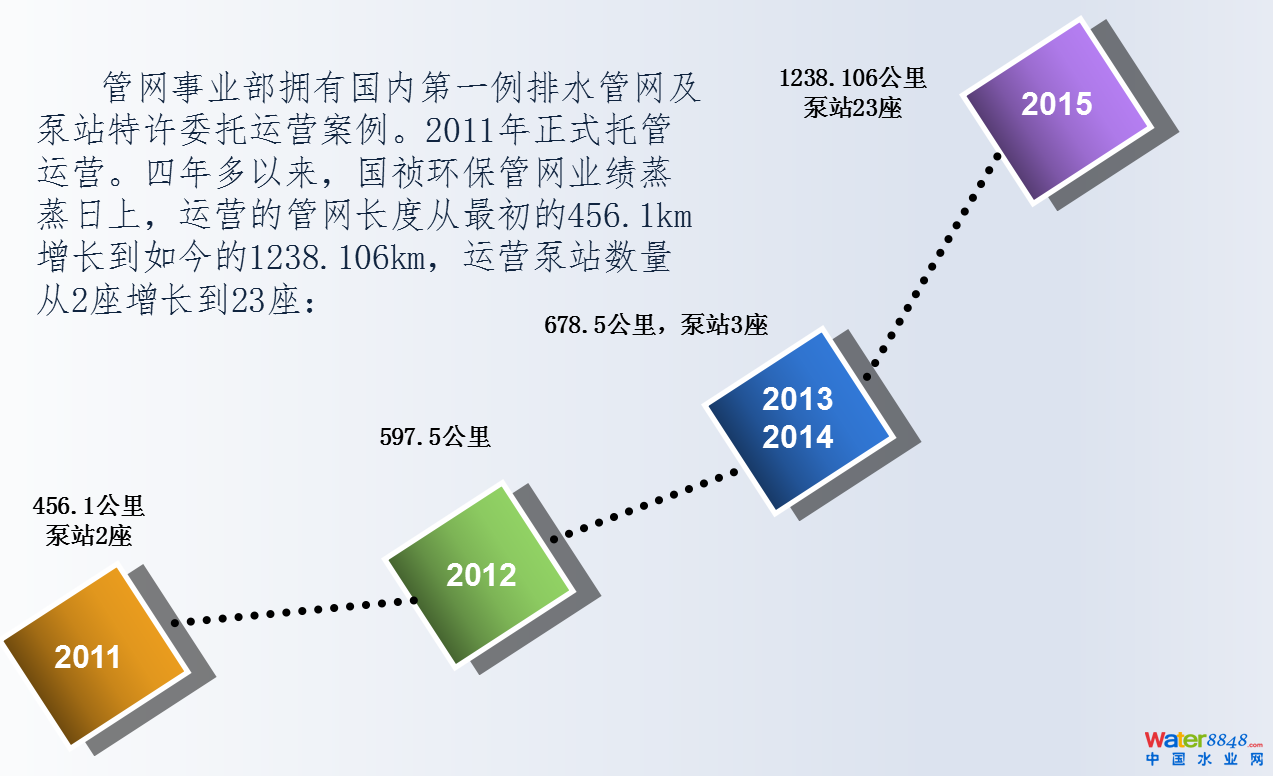

管网事业部拥有国内第一例排水管网及泵站特许委托运营案例,通过多年的运营实践,管网事业部培养了一支近100人的专业人才队伍,管网运营长度从最初的456.1公里发展至如今的1238公里,泵站13余座,拥有各类仪器设备50余台。管网业务具体包括安徽怀远、安徽郎溪、深圳三个区域。其中,深圳区域排水管网1016公里,创新开发了深圳排水管网水力模型,拥有先进的核心技术和科学的管理模式,全面提升了排水设施运营管理水平,并多次荣获深圳水务局授予的优秀运营单位等荣誉称号。

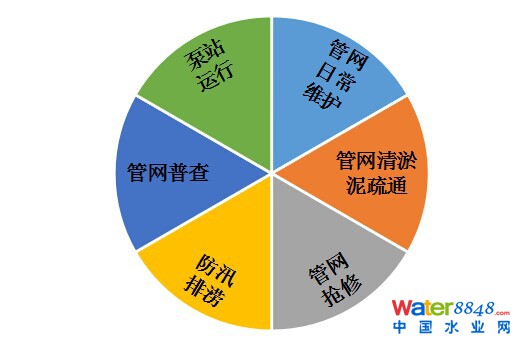

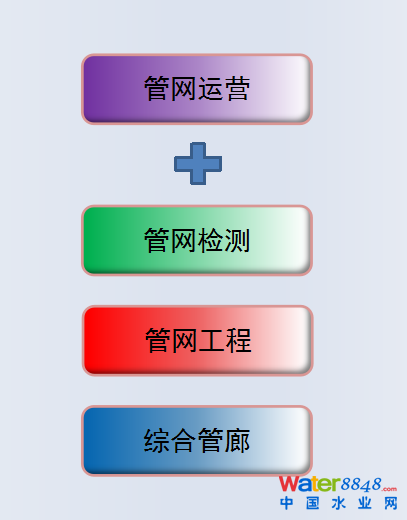

管网业务范围
1. 管网运营
(1)管网日常维护
公司拥有一支专业的管网维护队伍,利用专业巡视车辆,保障日常管网的维修养护工作,包括管网定期巡查;维修或更换检查井、雨水口井盖、井框、雨水箅、爬梯等,巡查车上配备GPS定位装置,将车辆的位置信息及时返回到监控系统,方便监管。

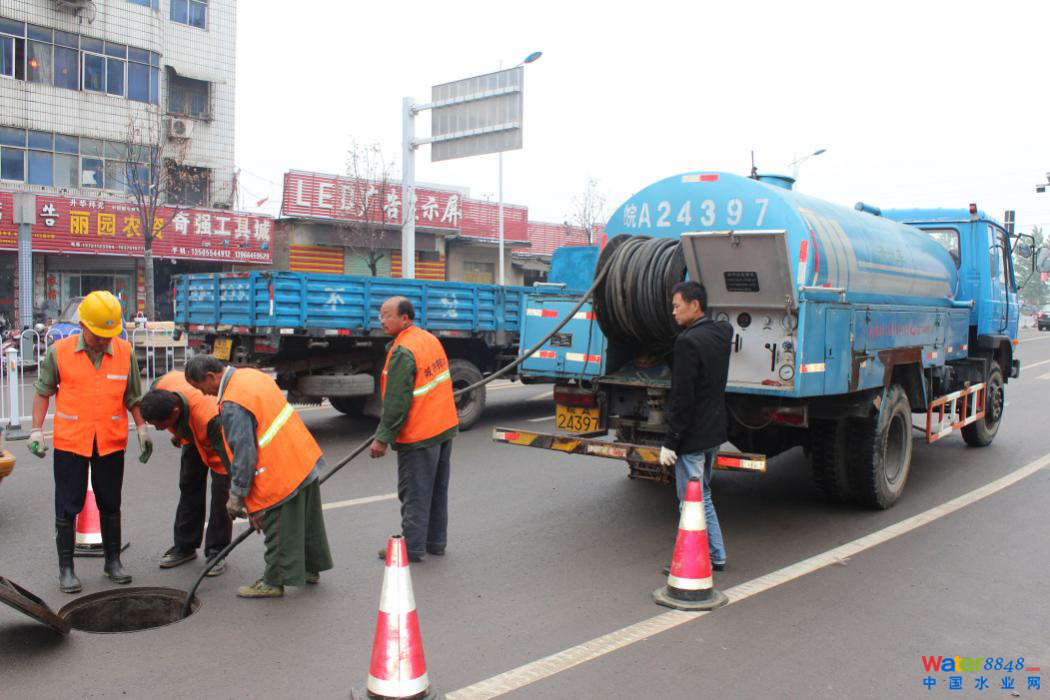

(2)管网清淤泥疏通
公司利用国内先进的管道检测与疏通设备,在每年旱季完成运管范围内堵塞雨污水管道、检查井以及雨水口等的清淤疏通工作,确保雨季排水管网畅通,减少雨污水冒溢和道路积水现象。

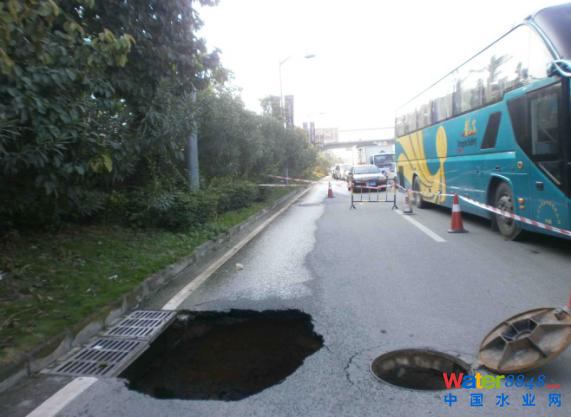

(3)管网抢修
对于排水管道破损塌陷导致污水排放不畅、冒溢或路面塌陷等突发抢修类案件,公司及时派遣工程抢险车进行抢修施工,恢复破损排水设施的正常排
水功能,消除各类安全隐患。

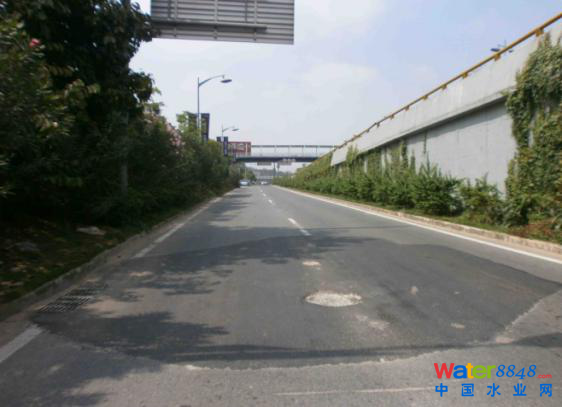

路面修复前 路面修复后
(4)防汛排涝

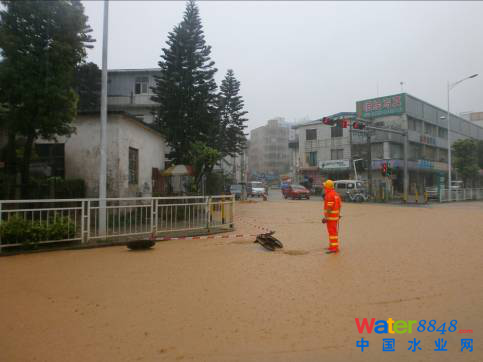

为了加强汛期防汛排涝工作的督导,公司成立了防汛排涝指挥部,对汛期积水区域进行及时排涝,保障居民生命财产安全。

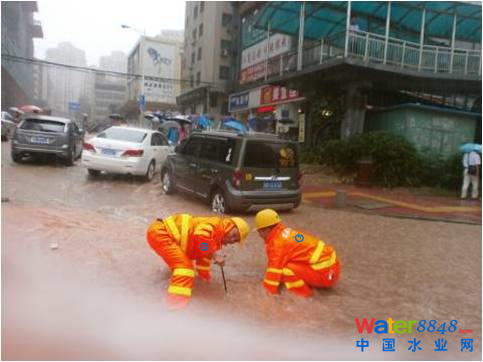

雨季排涝
(5)管网普查
公司组织成立专业普查小组,对所在运营区域管网进行普查,并及时将普查数据录入GIS数据库。
管网数据收集

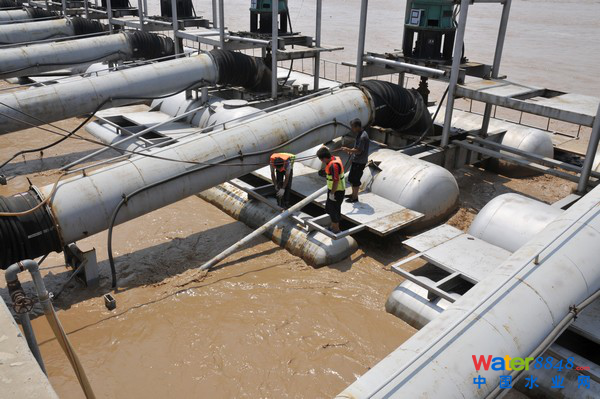

(6)泵站运行
公司拥有一支专业的泵站维护队伍,负责泵站的日常巡查与检查;泵房、进出水建筑物、清污设备、各种泵类等电气设备、闸门与启闭设备、仪表与自控设备及辅助设备的清扫、检查与养护;工作桥、交通桥及其它设施的清洁、检查与修补等等。
2.管网检测
目前,大多数城市对于地下管网的实际情况了解较少,导致管网故障频频发生。因此,亟需对地下管网进行检测、加强信息化建设。

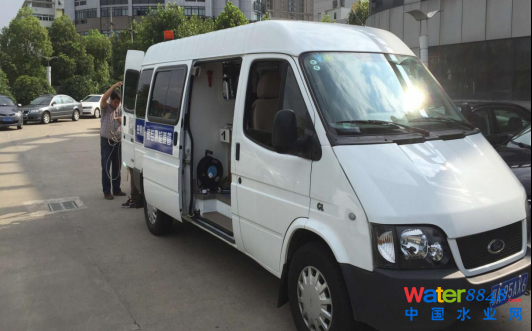

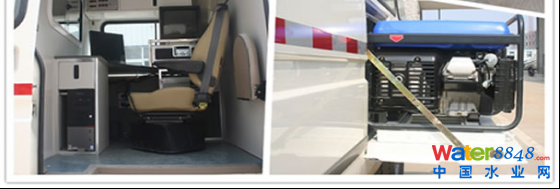

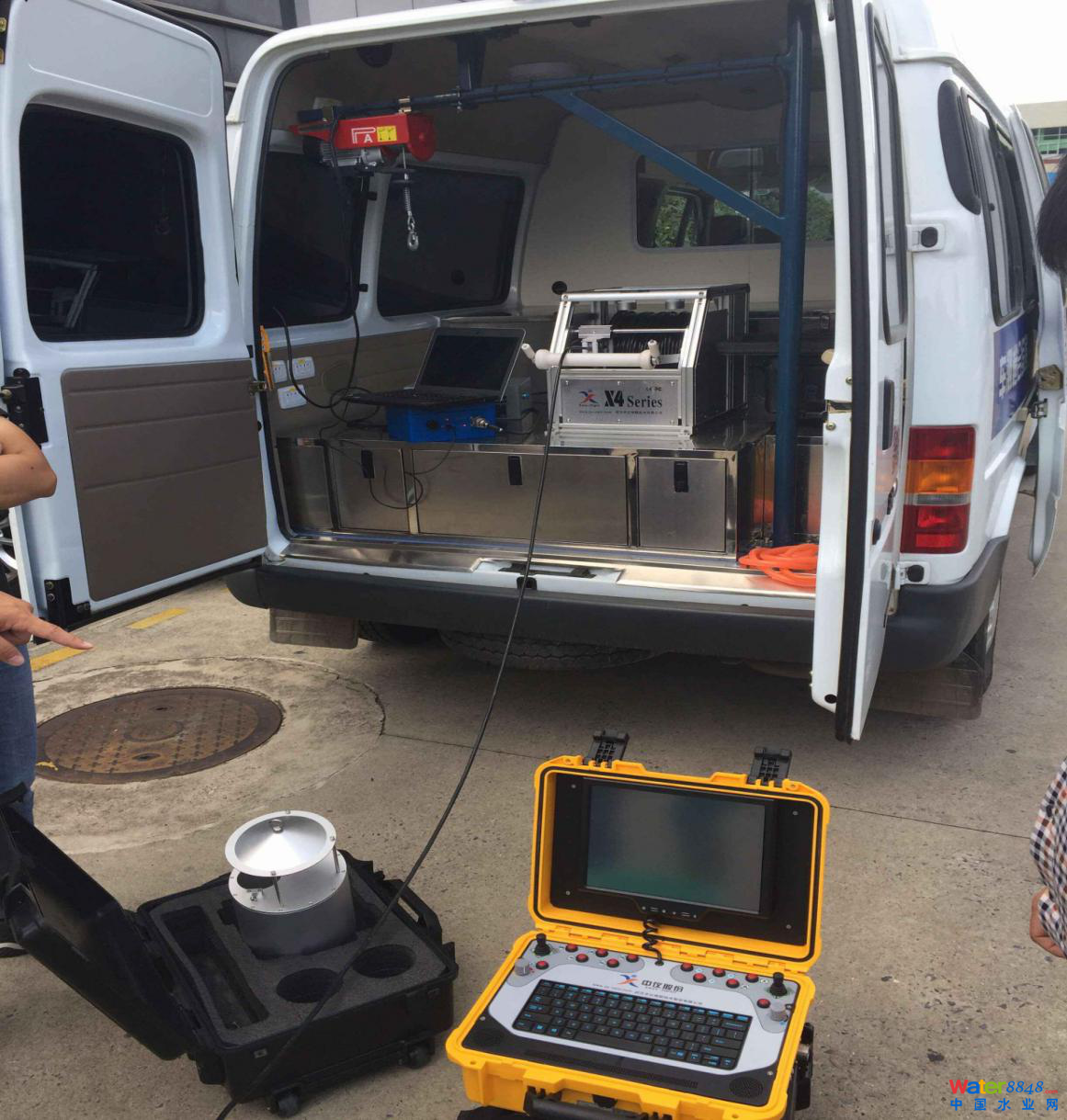

为开展检测业务,管网事业部斥资近百万打造综合管道检测车。该车配有管道剖面声呐成像仪、管道潜望镜、管道CCTV检测机器人等一系列尖端设备,并配备发电机,UPS不间断电源,吊机、数据处理专用电脑、显示屏等设施,能够用于多种管道的综合性检测、诊断和输出检测成果。该车具有设备设施完善、功能区域规划合理、适用范围广、综合检测能力强等特点,使排水管网的检测向着智能化、科技化的方向前进。
公司拥有一支专业的泵站维护队伍,负责泵站的日常巡查与检查;泵房、进出水建筑物、清污设备、各种泵类等电气设备、闸门与启闭设备、仪表与自控设备及辅助设备的清扫、检查与养护;工作桥、交通桥及其它设施的清洁、检查与修补等等。

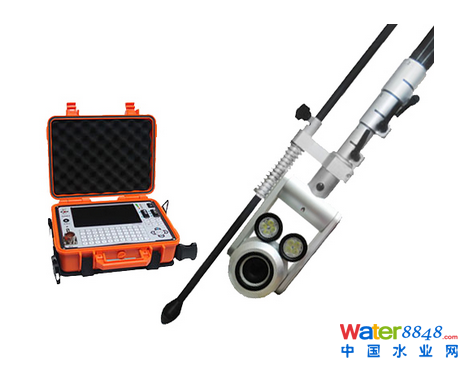

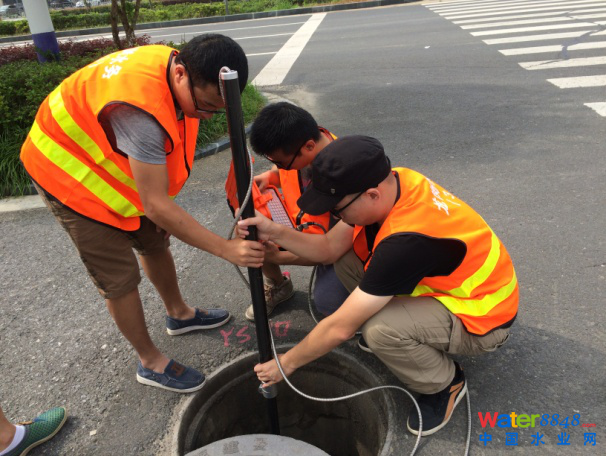

管道潜望镜主要用于工业容器或管道内部情况的快速检测、诊断。在检测过程中,可实时录制并保存被检测对象的内部影像。其集成度高、小巧轻便、采用内置高性能电池供电,适合野外移动工作环境。
管道潜望镜采用模块化设计,可通过增加相应模块实现功能扩展,如:激光测距模块、无线图像传输模块、视频眼镜、辅助光源等。
CCTV检测机器人主要用于管道内部情况的精细视频检测,在行业内也被称为“管道CCTV检测”。
当管道处于满水状态,且不具备排干条件时,采用传统的视频检测手段已无法取得较好的检测效果,而声纳成像仪正适用于这类管道(管径或断面尺寸为125mm~6000mm范围内的各种材质的管道)。

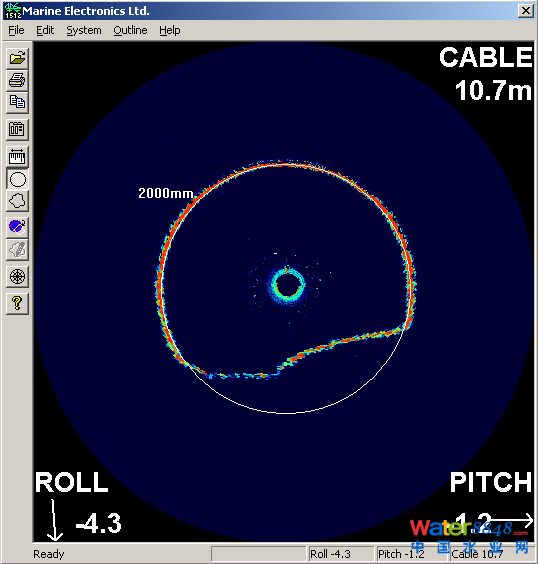

声纳成像仪能够对管道较多数结构缺陷(如变形、塌陷、破裂、结垢、支管暗接等)和管道功能缺陷(如沉积、漂浮物)起到准确的检测效果,并可采用鼠标工具进行测量分析。
排水管网声纳检测通过置于水中声纳发生器令传感器产生响应,当扫描仪在管道内移动时,可通过监视器来监视其位置与行进状态,测算管道断面尺寸、形状、淤积情况,并测算破损、缺陷位置,对管道进行检测。适用于管道内水位较高的情况。
3、管网工程

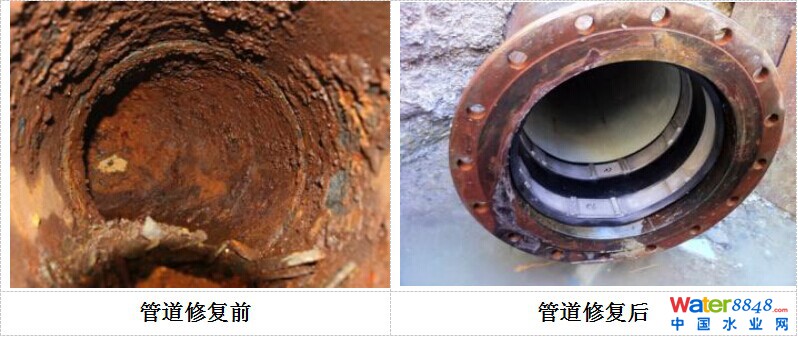

管道非开挖修复技术在如今的管网运营中是一项不可或缺的先进修复技术。2016年管网事业部拟收购或并购一家国内外非开挖修复公司,开拓非开挖修复市场。该项技术管道非开挖修复技术主要针对使用年限未满的破损管道进行整体或局部修复。可以在不开挖路面的情况下对管道进行快速的修复,保障排水系统的正常运行。

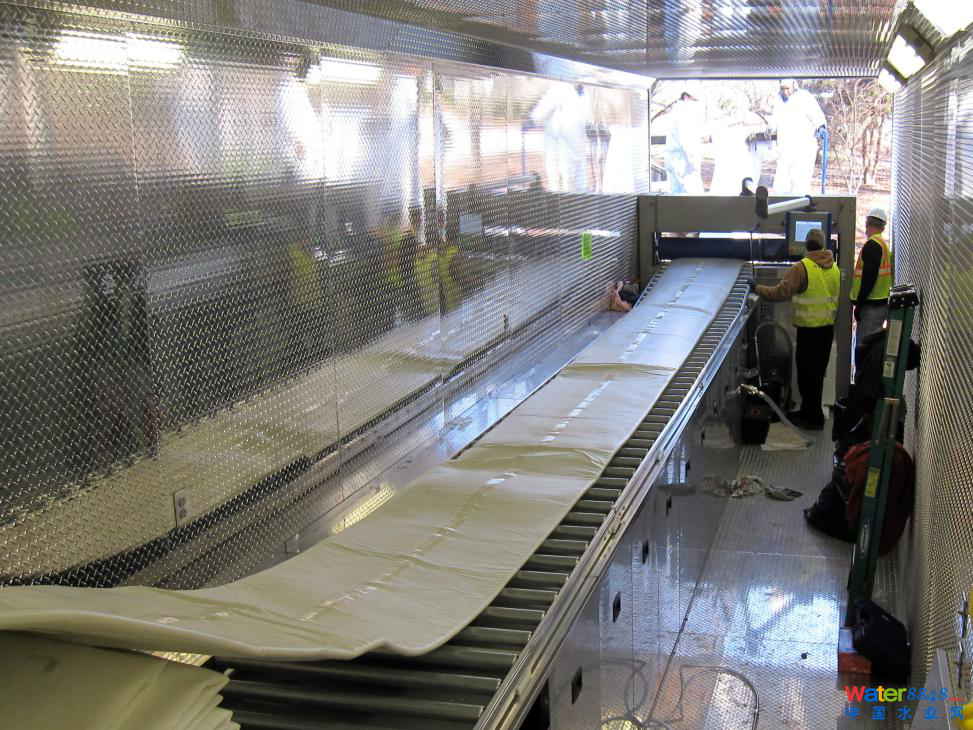

翻转内衬修复技术采用有防渗膜的纤维增强软管作衬里材料,将浸有树脂的软管一端翻转到外面并与旧管的内壁紧贴,继而使用热水、蒸气、紫外线等方式使树脂固化,形成一层紧贴旧管内壁的坚硬衬里。

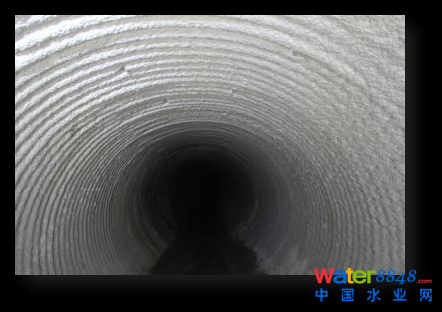

喷涂法是将预先配制好的膏状修复材料泵送到位于管道中轴线上由压缩空气驱动的高速旋转喷头上,材料在高速旋转离心力的作用下均匀甩向管道内壁,同时旋转喷涂设备在牵引绞车的带动下沿管道中轴线缓慢行驶,使修复材料在管壁形成连续致密的内衬层。当一个回次的喷涂完成后,可以适时进行第二次、三次喷涂……,直到喷涂形成的内衬层达到设计厚度。

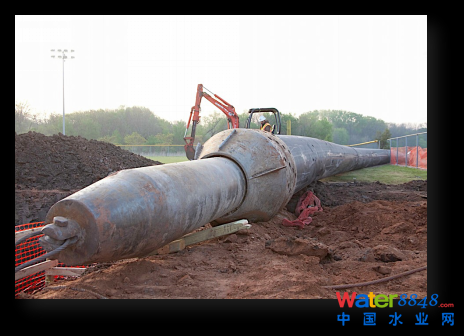

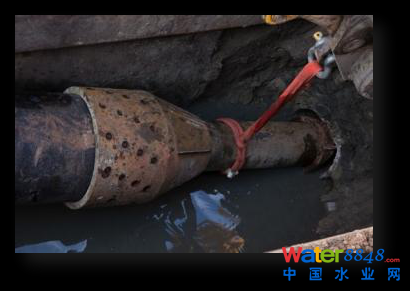

裂管法又称破管法或胀管法,主要依靠前端的钢制锥形头在气动锤或牵引机的作用下击碎旧管道,内衬塑料管跟着锥形头前进,最后完成替换旧管的施工。该法施工前不需要进行清洗,是唯一种更新后的管道直径可以比原管大的修复技术。
4、综合管廊

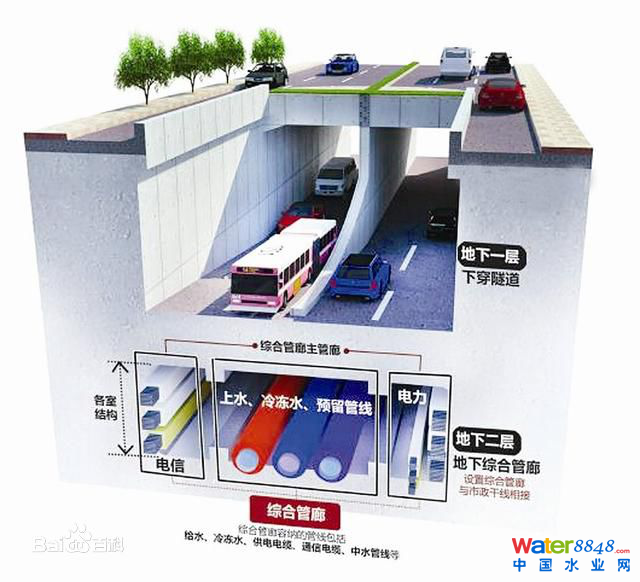

地下综合管廊是指建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。在发达国家,共同沟已经存在了一个多世纪,在系统日趋完善的同时其规模也有越来越大的趋势。中国仅有北京、上海、深圳、苏州、沈阳等少数几个城市建有综合管廊,据不完全统计,全国建设里程约800公里。
管网先进的技术

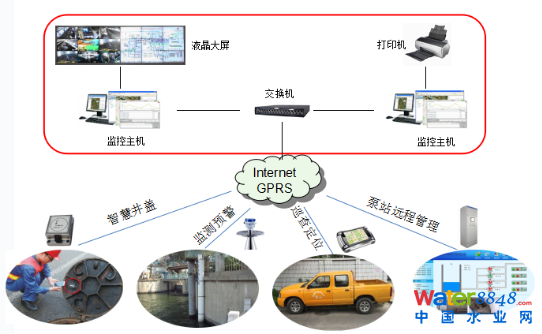

1.智慧管网

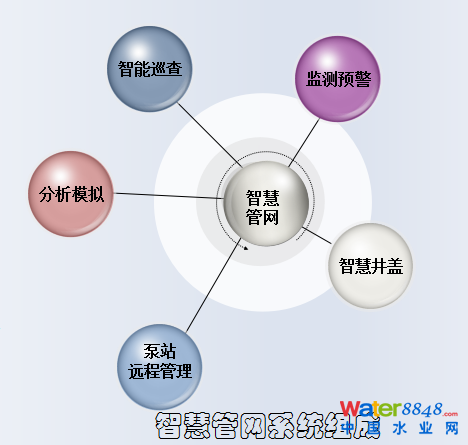

管网事业部在数字化管理系统的基础上,致力于更先进,更系统,更全面的科学管理方式的研究——智慧管网,将智慧井盖,监测预警,智能巡查、分析模拟和泵站远程管理等功能整合于一个管理系统,实现全面的系统管理。
目前管网事业部已经成功在深圳、郎溪建立智慧管网试点工程,下一步将逐步推广到其它项目的运用中。
2.智慧井盖
智慧井盖通过传感器对井盖状态信息进行采集,在线监测每个井盖的实时状态,在监管平台上显示井盖的属性信息、状态信息、故障处理信息等;通过移动通讯终端或者宽带网Internet向现场人员或有关部门发送信息。

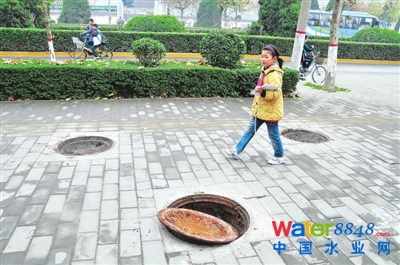

当城市井盖发生丢失、损坏等异常情况时,管理部门会立即收到计算机系统的报警和分类。井盖管理由过去的被动管理变成主动管理,由人员巡查变为电脑监控,大大提高了城市井盖管理效率,减少“马路陷阱”对人们的危害。

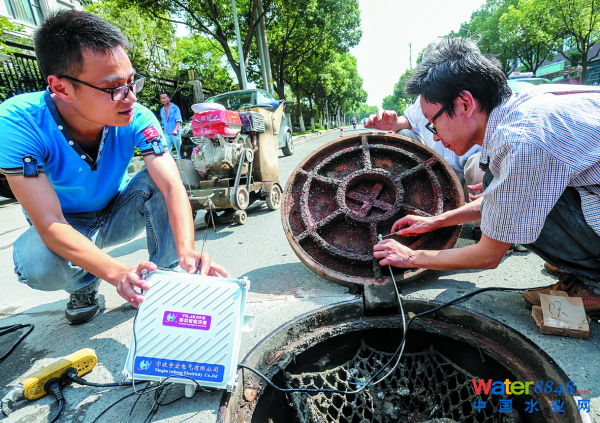

井盖异常传感器

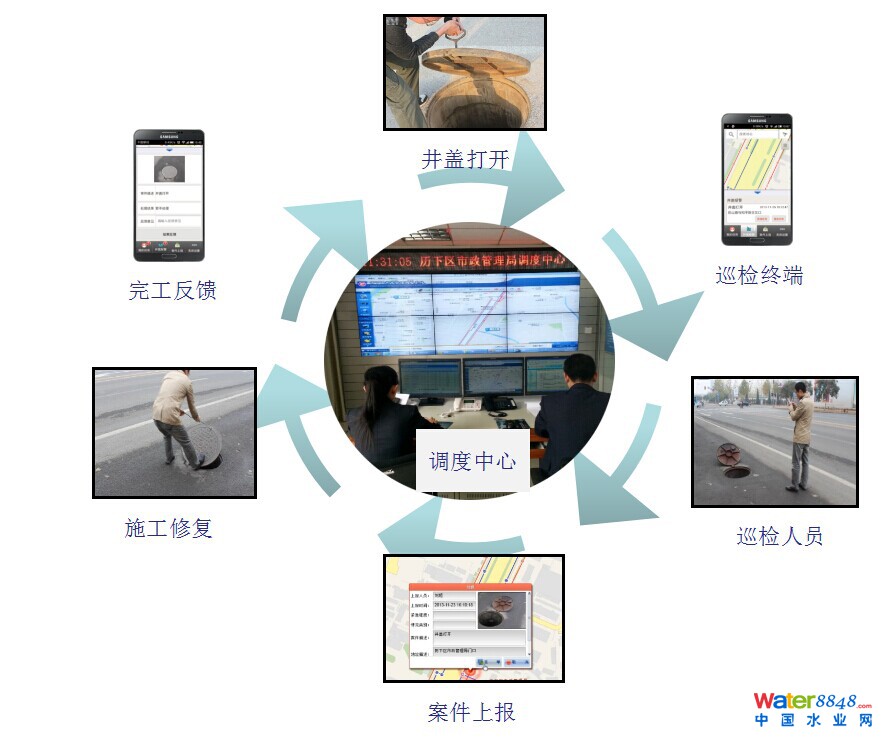

3.智能巡查

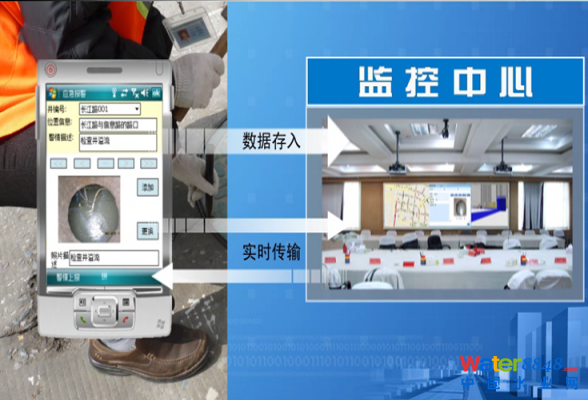

通过巡查车和人员手机GPRS,可以通过智慧管网实时监控巡查情况,巡查人员可及时反馈排水管网运行状况,实现灵活调度,优化运营管理。
4.监测预警

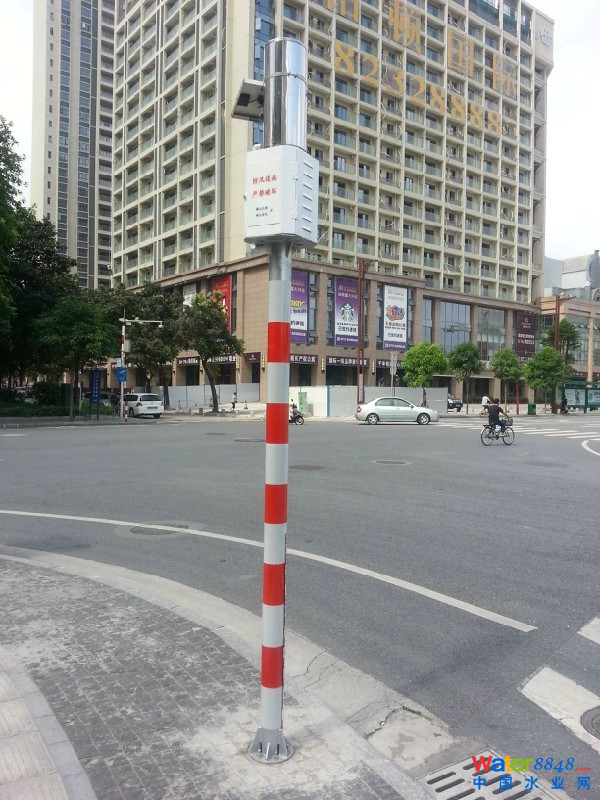

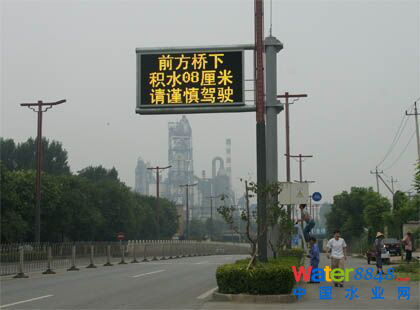

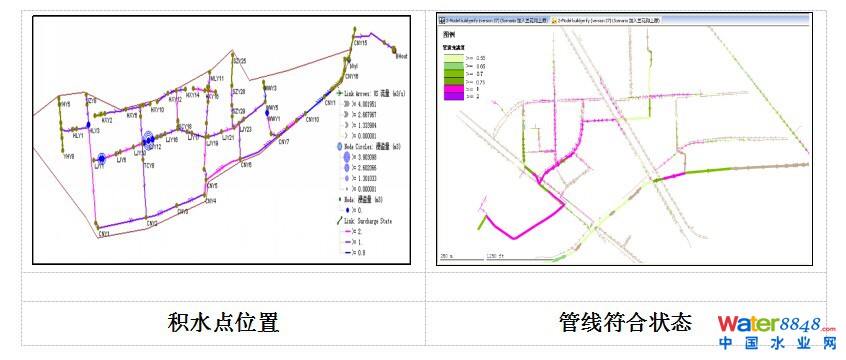

通过在重点易涝,易堵区域安装水位、流量监测设备,对该区域的水位进行实时监测,监测数据会实时反馈到中控室和管理人员手机,便于准确全面了解区域内排水规律和管网的运行现状。同时水位数据也会以LED显示的方式,向市民实时通报水位数据。
不仅保障市民的正常出行和生命安全。也为管网的日常运行管理提供有效的数据支持,提高排水管网的现代化科学管理水平。

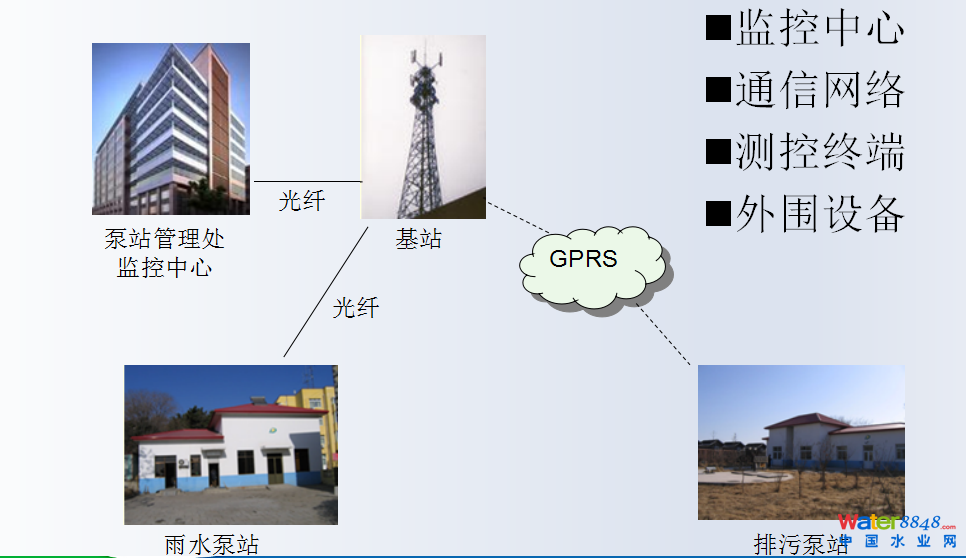

5.泵站远程管理系统
国祯环保坚持以科技智能手段运营管理泵站,将泵站和管网的管理统筹一体,就目前国内现状来看,大部分泵站依旧保持着传统的人员值守的管理方式,操控和管理也是传统的手动操作。

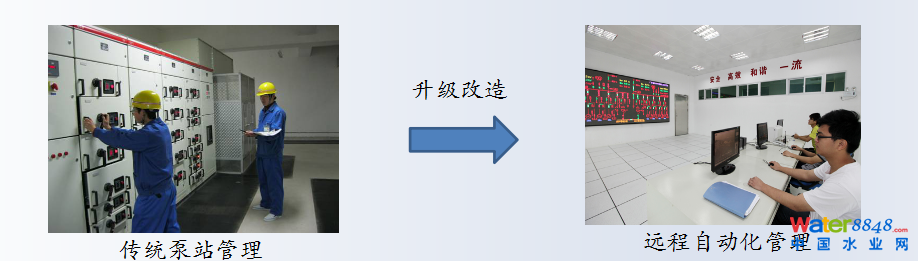

管网事业部在接手泵站管理以后,会对传统泵站进行现代化改造,达到远程监控的要求。
泵站远程管理系统除了能够结合智慧管网统一管理,也能够针对单一的泵站管理项目,具有充分的灵活性。
6.国内先进管道检测方法

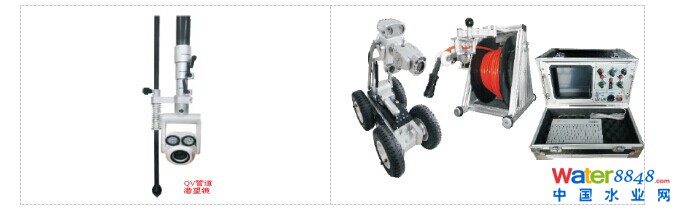

公司拥有先进管道检测设备,掌握一整套标准的管道检测方法和程序。配备专业的管道检测设备,如QV管道潜望镜、CCTV管道机器人、声纳等。利用先进检测方法对管道和箱涵内部进行检查,提前发现管道和箱涵破损或塌陷等安全隐患,将地面塌陷等安全事故在预防中消除。
7.国际领先水平的管道修复技术
公司通过引进国外管道修复的非开挖技术(CIPP),用于修复管道结构性缺陷,实现快速、高效、准确的修复,使管道的原位修复成为可能。CIPP-TURN YOUNG管道修复技术在不用开挖路面的情况下,采用简捷,科学的方法,在原有的破损旧管内部,在短短的几个小时之内制作一条高强度内衬新管。这样可以解决路面坍塌的担心。
8.科学的管理模式

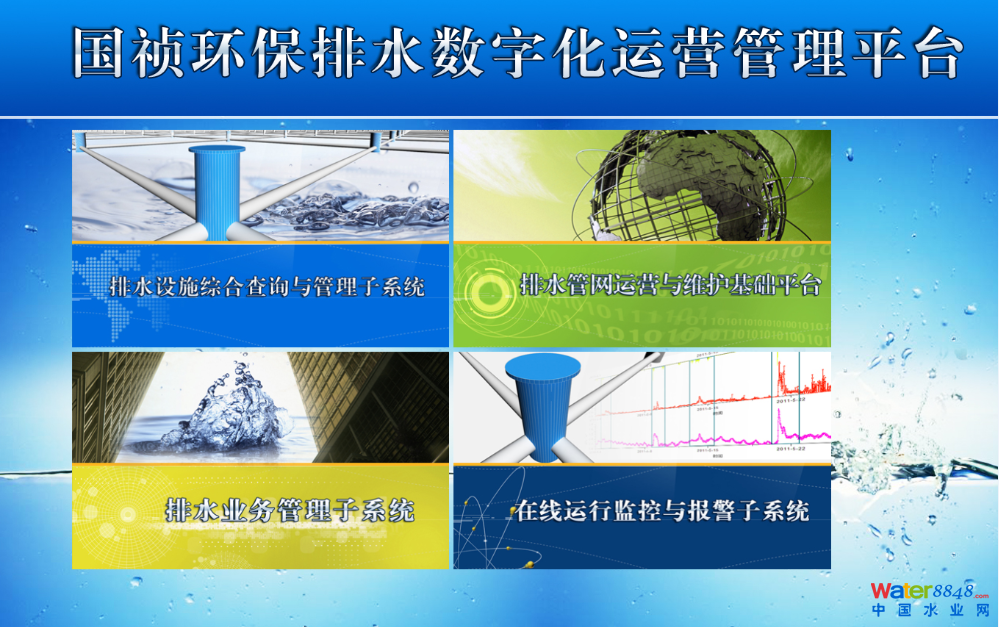

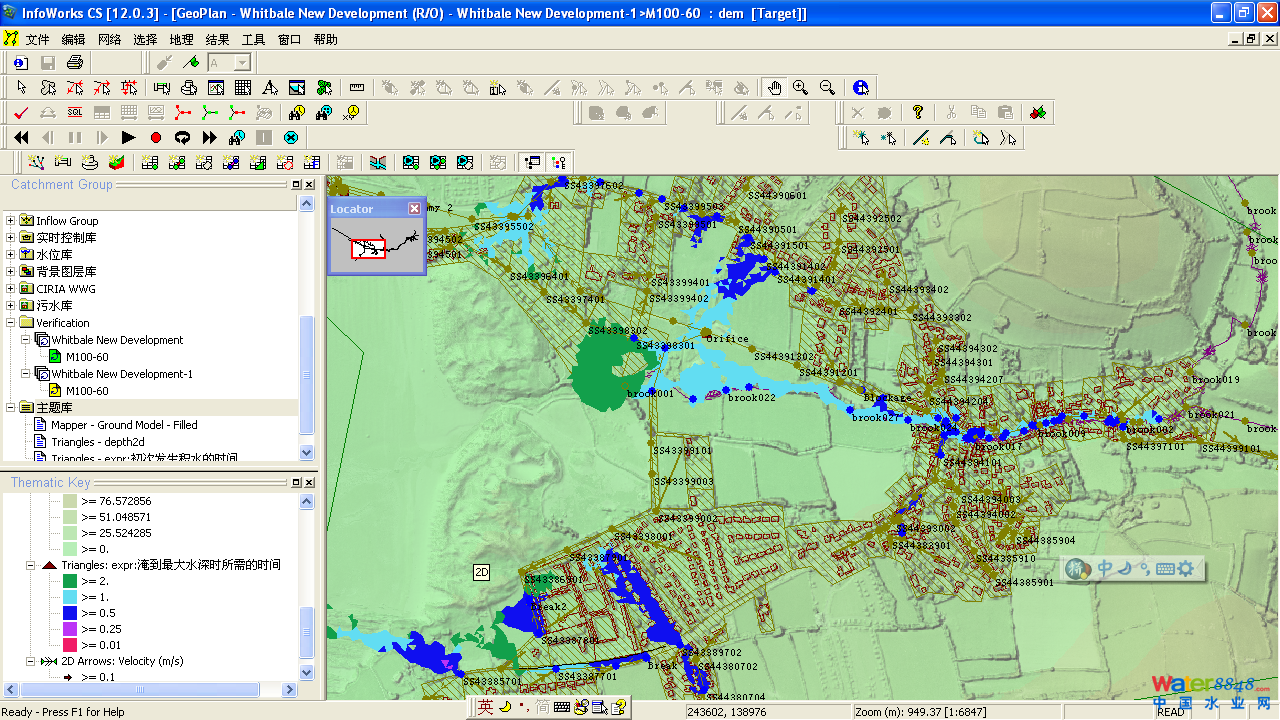

数字化平台管理

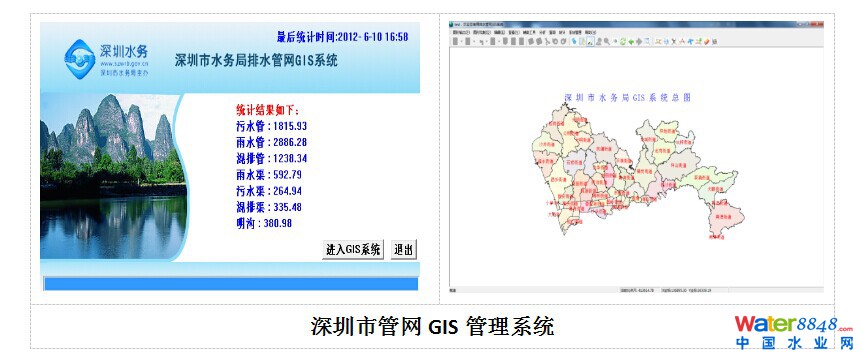

GIS框架系统图
