活性砂过滤器
|
|||
|
WATERLINK活性砂过滤器是一种集絮凝、澄清、过滤和生物处理功能为一体的连续式运行处理设备，广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。活性砂过滤器（又称连续流砂过滤器）采用升流式流动床过滤原理和单一均质滤料，过滤与洗砂同时进行，能够24小时连续自动运行，无需停机反冲洗，巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低，无需维护，管理简便，可无人值守。
|
|||
|
工作原理
WATERLINK活性砂过滤器基于逆流原理，待处理的原水通过进水管进入过滤器内部，经底部布水器均匀分配后向上逆流通过滤床，过滤后的滤液在过滤器顶部汇集后溢流排出过滤器系统。
在空压机的作用下，空气提升泵将过滤器底层被污染的脏砂提升至过滤器顶部的洗砂器中，通过水流的紊流作用将砂表面的污染物分离出。清洗后的净砂利用自重返回到砂床中，而清洗砂所产生的污水从过滤器的排污口排出。
|
 |
||
|
活性砂过滤器的优点
● 集絮凝、沉淀、过滤处理于一体，简化了传统工艺处理的流程，占地面积小；
● 一次性投资低，无需单设混凝池、澄清池等设施，无需反冲洗泵和电动、气动阀门等设备；
● 效率高，连续过滤，无需停机反冲洗，无初滤液问题；
● 深度过滤，滤床深度为2000-2500mm，过滤效果好，出水水质稳定；
● 滤床水头损失小，大约为0.5m；
● 连续清洗滤料，能及时清除滤层截留的杂质，可承受SS浓度≤150mg/L的进水，抗进水水质冲击负荷能力强；
● 工程量小，运行费用和维护费用低；
● 模块化结构，易于改扩建。
|
|||
|
活性砂过滤器的应用领域
（1）活性砂过滤器适用于微污染水的净化处理，可处理地表水及水质要求不高的用水（如冷却水）；
（2）活性砂过滤器适用于工业用水、污水的深度处理和中水回用等处理领域，可设置在常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统的后端。
◆ 去除总悬浮颗粒物 ◆ 去除氨氮和硝态氮
◆ 投加药剂去除总磷 ◆ 去除浊度
|
 |
||
|
活性砂过滤器的结构形式
活性砂过滤器（ASF）结构形式分为罐体结构和钢砼结构两种。罐体结构可采用碳钢、不锈钢和玻璃钢材质制造，钢砼结构采用水泥池体结构。
|
 |
 |
|
|
WATERLINK活性砂过滤器的类型
● 普通型活性砂过滤器：主要去除污水中的悬浮物固体（SS）和磷；
● 活性砂生物过滤器：既可去除污水中的悬浮物固体（SS），又能有效去除污水中的COD、BOD等有机污染物；
● 反硝化型活性砂过滤器：主要用于去除污水中的硝基氮。
|
|||
   普通型活性砂过滤器 活性砂生物过滤器 反硝化生物过滤器
|
|||
|

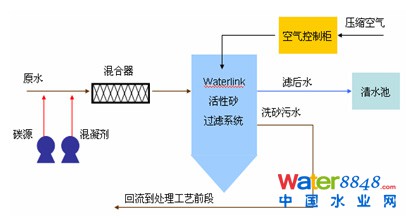

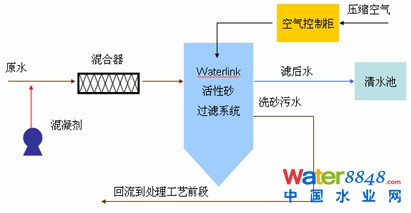

典型工艺流程
  |
|||
|
活性砂过滤器可用于自来水的地表水和地下水的直接接触过滤，从而取消传统三段式处理工艺中的混凝池和沉淀池池；在常规二级生化处理中，活性砂过滤器可直接设在二沉池后，对二沉池出水进行深度处理，无须专设混凝池、澄清池等工艺设施。可直接在进水管线或渠道投加混凝剂，滤料在过滤器内的循环运动可起到搅拌作用。与常规三段式过滤相比较，活性砂过滤器工艺使工程量和投资均显著降低，运行维护费用低，避免了传统三段式处理工艺设施繁多、工艺复杂、投资和运行费用高等缺点。
|
|||
|
|
