镇江沿金山湖CSO污染综合治理工程DN4000大口径管节试验圆满结束
项目概况

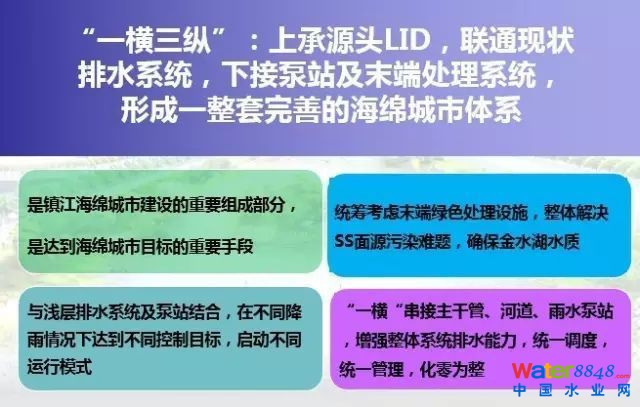

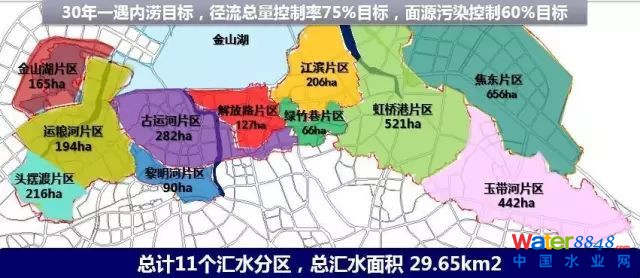

针对镇江城市老城区雨污合流和CSO溢流问题、初期雨水污染问题和河道治理问题的现状需求,加上海绵城市年径流总量控制率、年径流污染控制率和内涝防治的三大目标要求,源头绿色LID充分建设仍然满足不了水质水量耦合目标,中心提出沿金山湖多功能大口径管道系统方案,对现状管网灰色系统进行有效补充,完成区域海绵城市建设目标,建设科学合理完善的海绵城市工程体系和联合运行调度体系,实现海绵城市建设的系统集成创新。
工程内容
沿金山湖CSO污染综合治理工程包括以下分项工程:

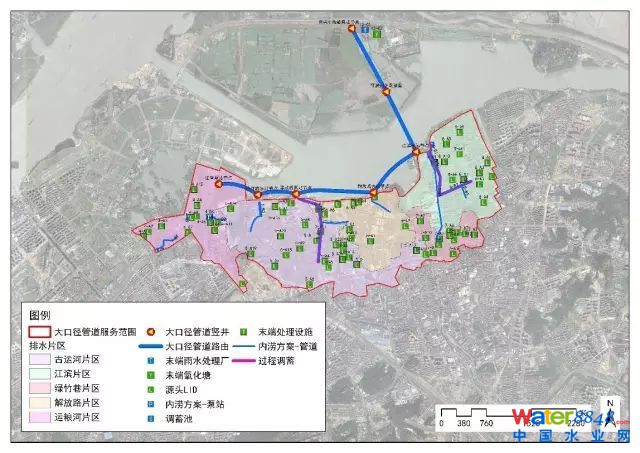

(1)沿金山湖多功能大口径管道(包含竖井7座):DN4000,L=6.21km
(2)末端多功能泵站工程:雨水处理泵组,排涝泵组;
(3)末端集中雨水处理设施工程:近期规模10万m3/d,远期规模20万m3/d;
(4)氧化塘生态治理改造工程:规模40万m3/d;
(5)附属泵站改造工程;
(6)二级管道工程
工程目标
面源污染去除率目标:80%以上
径流总量控制率目标:80%以上
排水防洪目标:排涝能力由31.37m3/s提高到61.37m3/s
工程意义
本系统工程实施,是试点区海绵城市建设综合达标的重要组成部分。本系统工程建成后会产生明显的环境效益、社会效益和经济效益,改善金山湖水域的环境质量,从而使城市环境面貌得以改观,使人民群众的生活环境和生活水平不断提高;大大提升了镇江市水景观水文化,对镇江建设“海绵城市”“低碳城市”具有重要意义。
管节实验
2017年7月29日,光大海绵城市发展(镇江)有限公司、镇江市海绵城市建设指挥部、华北设计院、检测单位、监理单位等多家单位齐聚上海隧道构件分公司嘉松基地,现场观摩了镇江沿金山湖CSO污染综合治理工程DN4000大口径管节试验,从试验策划、管节生产到试验圆满结束历时三个多月,试验成果对大口径钢筋混凝土管道的设计、生产、施工具有重要的指导意义。
实验背景

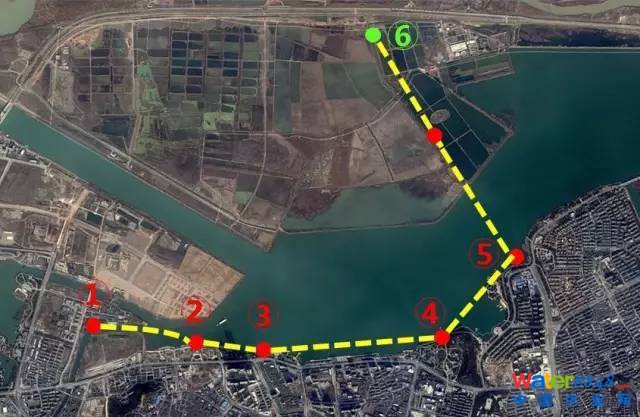

镇江沿金山湖CSO污染综合治理工程包含沿金山湖配套截流主干管工程,管材为DN4000钢筋混凝土管,在金山湖水下,沿长江路自西向东近岸敷设,管道全长6.2公里,最大埋深近30m,采用水下曲线顶管施工。由于本工程管道管径超大,覆土超深、运行工况复杂,超出国标规定的管径上限,因此有必要进行管节相关性能的试验,为管道设计、生产、施工提供指导和依据。
实验内容

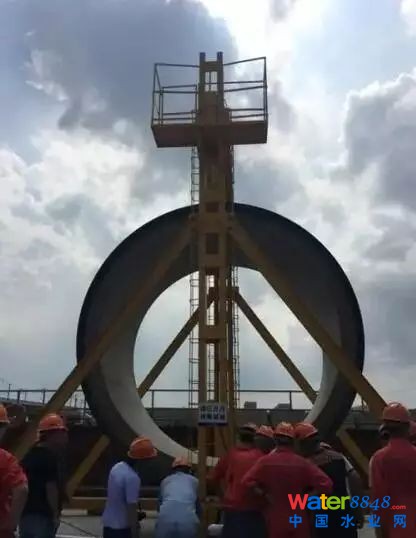

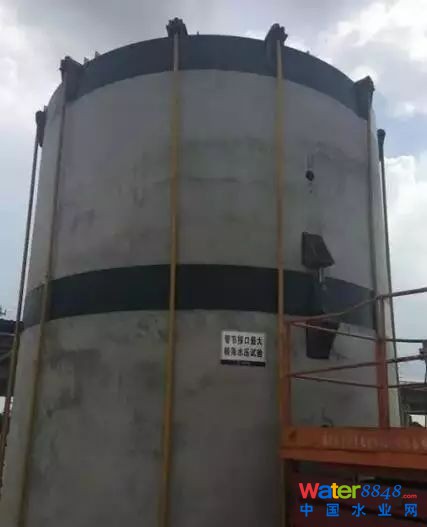

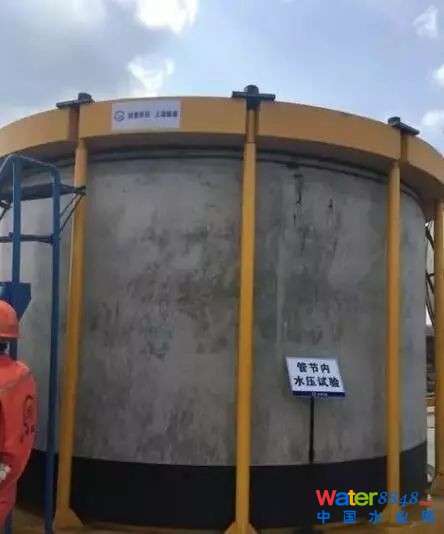

试验内容包括“管节内水压试验”、“管节外压荷载试验”、“管节接口水压试验”、“管节接口最大转角试验”四项内容、内水压试验压力为0.3MPa,外压试验裂缝荷载为220KN/m,破坏荷载为280KN/m,最大转角为0.3度。
转载: 中国市政华北总院海绵中心
