一、前言
励进牌广谱感应水处理器，又称微电脑多频电子水处理器，缠绕式电子水处理器，由处理器主机与信号电缆两个部分 。 本产品采用意法半导体ARM7微处理器作为核心控制部分,根据水质以及管道材料进行智能识别，输出与流体相配的频率与电流信号，进行有效的防垢除垢，在运行过程中，通过长时间的扫描采集水的共振频率，确定共振频率带宽，以此作为频率输出的范围。
结垢机理：当水中的矿物质含量超过其饱和溶解度时，钙（镁）离子的酸根离子（统称成垢离子）就会析出形成方解石并粘附在器壁上生成水垢，同时水垢也在不断的容解成离子重新回到溶液中；当离子析出形成水垢的速度快于水垢溶解成离子的速度时，垢层厚度逐渐增长；当二者速度相等时，垢层厚度不再增长，反之垢层厚度逐渐减少。。
防腐除锈：水锈在感应电磁场的作用下被清除后，在水管内壁形成一层金属氧化膜，这层氧化膜会阻止新的水锈生成。

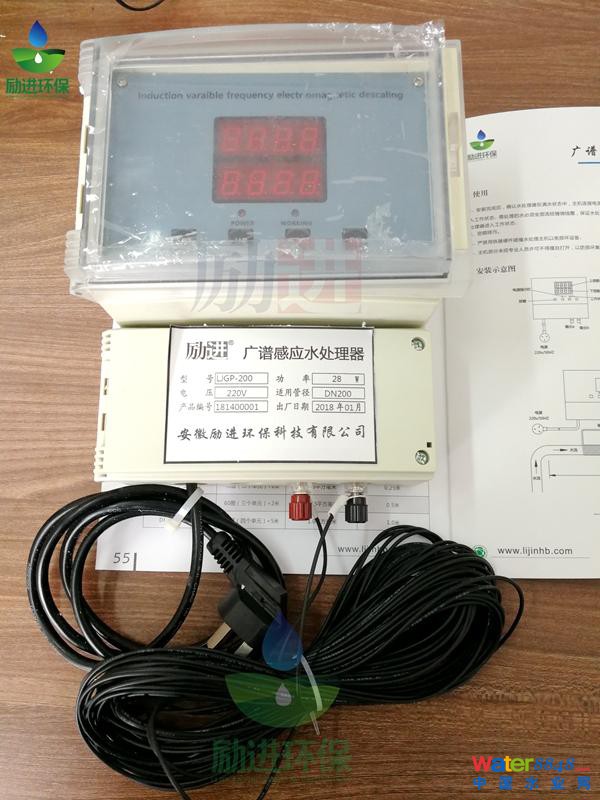

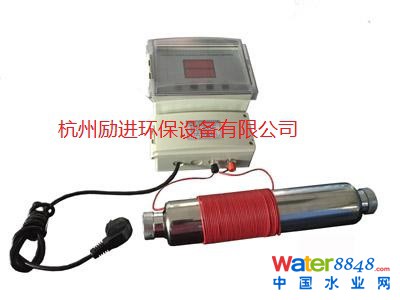

微电脑广谱电子水处理器由一台主机（控制器）和信号电缆组成。
普通型—适用管径DN15-DN700MM；
液晶显示型—适用管径DN100—DN1500MM。
二、功能与用途
是运用共鸣电子处理技术开发成功的，具有国际领先水平的最新一代电子设备。该设备具有防垢除垢、防腐阻锈、杀菌灭藻、活化水质等功能。可广泛应用于中央空调系统、工业冷却系统、热交换系统、热采暖系统及其它各种用水系统。
三、工作原理
1、 除垢、防垢
以诺贝尔物理奖得主比利时科学家洛伦兹博士的电磁理论为基础，结合多年的技术的研究和经验，运用现代电子技术使分子表面能量重新排列，当水体吸收射频电磁能量后，在不改变原有化学成分的情况下，使其物理结构发生变化，原缔合链壮大分子断裂成单个水分子，水中溶解盐的正负离子被单个水分子包围，运动速度，有效碰撞次数减少，静电引力下降、从而使水中的钙镁离子无法与碳酸根结合成碳酸钙或碳酸镁，从而达到防垢的效果。同时由于水体吸收大量被激励的电子，使水的偶极矩增强，与盐的正负离子的亲合能力增强，从而使管壁上原有的水垢逐渐松软以至脱落，达到有效的除垢效果。
2、 杀菌灭藻
由于电磁波在水体中产生紊流，破坏了细胞膜的离子通道，改变了细胞适应的内控电流和生存所需的环境条件。使其丧失生存能力而死亡。同时激励后的水分子能将水中溶解氧包围封锁，切断了微生物进行生命活动所需氧的来源，从而达到了较好的杀菌灭藻效果，同时也防止了生物污泥的产生。
3、 阻锈防腐
当水体接受电磁能量的作用后，单个水分子包容了溶解在水中的氧分子，使溶解氧成为惰性氧，切断了金属锈蚀所需氧的来源。同时，电磁波激起的悬垂复合调制频率的电磁场所产生的“集肤效应"在管壁上聚集了过剩的负，而水体内部聚集了过剩的正电荷，水中过剩的正电荷强烈排斥带正电的同性Fe+，阻止Fe失去电子变为Fe+从金属壁分离进入水中，（系统中产生的黄色锈水就是Fe+在水中呈现的颜色）。同时壁管上过剩的负电子也不断吸引带正电的Fe+，阻碍Fe+溶入水中，从而能使原有管壁上的Fe2O3（红锈）还原成具极强在耐腐蚀力的黑锈外膜Fe3O4。
四、技术指标
1． 适应水质：总硬度≤700mg/L（CaCO3）
2． 流速：≤2.8m/s
3． 阻垢率：≥95%
4． 杀菌率：≥95% 灭藻率：≥95%
5． 缓腐率：管道的锈蚀速度降低至原来1/10
6．有效期：水经处理后保持的有效时间为2小时，半衰期为1小时。
7.输入电压 AC110V/50Hz AC220V/50Hz AC380V/50Hz
8.输出电压：15V-18V
9.输出频率范围：0.01-500KHz
10.通信接口：RS485/RS232
11.远程控制信号：全隔离 +5V 200mA /GND/故障信号/开关机信号
五、产品特点
1． 根据用户实际水质调制出实际需要的频率要求。
2． 机内采用屏蔽技术可提高工作效率30%以上。
3． 采用射频输出端直接插入电极内部，减少功率损耗并使维修更方便。
4． 电极材料采用特殊合金材料，寿命长达20年。
5． 变压器采用目前国际最先进的特制R型变压器，具有磁干扰小，空载电流极低，适应温度、湿度能力均大大优于普通变压器，关键元期间100%进口。
6． 指示灯的设计根据电极释放能量是否充分达到设计标准衡量指示灯的亮与灭。
六、选型注意事项
1、 一般情况下设备的用水管道口径应与过滤型射频电子水处理器的进出口径应一致，如设计管径加大，亦必须与其相符。
2、 在下列情况下，建议用户选用大一档的型号。
1） 通过过滤型射频电子水处理器的水流速大于2.8米/秒。
2） 水质总硬度大于1000MgCo3/L
3） 水温大于或等于80℃
3、 一般承压为1.0mpa，承压如超过此标准，订货时请特别说明。
七、安装
1．电源配置
选用技术性能参数中要求200V50Hz交流电源，电源的负载能力要留1倍以上的余量。
2．安装位置
1） 冷水机组中央空调系统：应在冷却循环水和冷煤水的管路上各安装一台电子水处理器，具体如图1所示。
2） 热泵机组中央空调系统：应在冷却循环水的管路上安装一台电子水处理器，具体如图2所示。
3） 工业冷却系统：应在需要冷却的设备前管路上安装一台电子水处理器，具体如图3所示。

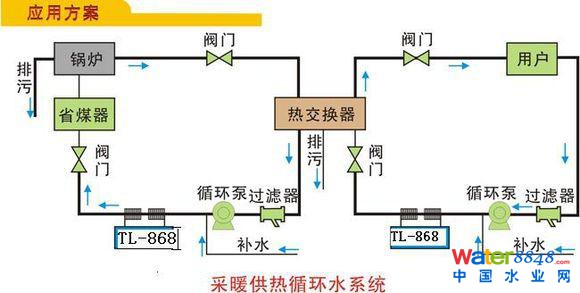

4） 热交换系统：应在热回水管路和供冷水管路上各安装一台电子水处理器，具体如图4所示。
5) 热水锅炉系统：应在供冷水管路上和供热水管路上各安装一台电子水处理器，具体如图5所示
3．安装注意事项
1） 应安装在需保护的设备之前，尽量接近水泵的位置；在循环系统中，要求所有的循环水必须经过电子水处理器。
2） 系统和结垢不严重的老系统可直接安装水处理器；结垢严重的设备应清除积垢后安装，以防除下的垢堵塞管道。
3） 在一些间断使用的用水系统中（如中央空调），在停机前一段时间内应适当投加缓蚀剂，随机运行，以利于在系统内壁生成保护膜以减少设备腐蚀，。
4） 对于须将设备安装在室外运行的系统，在保证通风的条件下，一定要给水处理器加上防雨与防尘装置。
5） 对于管道过长的系统，应每隔一段距离设置一台电子水处理器，采用接力的方法确保处理效果更佳。
6） 主机上方应有300mm无障碍空间，以利于电器检修。
系统安装或改装后，在系统工作正常压力下，检查水处理器连接处是否漏水，确保无渗漏后，才可以给水处理器上电，正常的水处理器不需专门调试。
7）安装时水流方向应与设备方向标志一致，不可装反。并在排污口安装排污阀及排污管，无需再接旁通。
8）安装和搬运过程中应注意不使主机受力，受潮。
9）主机部分非本厂专业人员用户不可自行打开，以防高压击伤或损坏电路。否则由此造成的后果本厂不予承担。
八、使用方法
取出电源线，将电源插头插在规定电源上，使设备通电运行，红色指示灯为电
源指示灯，绿色为工作指示灯。如果所有指示灯均亮，则代表工作正常。
九、故障处理
普通型水处理器由红、绿灯指示运行状态。
①红色指示灯为电源指示灯，绿色为工作指示灯。
②出现红灯亮绿灯不亮，应立即关机，通知厂家或技术人员进行维修。
③出现红灯不亮绿灯亮，表明工作正常，可在继续运行的同时通知厂家维修。
十、选型参考。
|
电线规格 |
单元间距（A） |
||
|
DN15-DN32 |
20圈（一个单元）+2米 |
0.2平方毫米 |
|
|
DN40-DN100 |
40圈（二个单元）+2米 |
0.3平方毫米 |
0.15米 |
|
DN125-DN250 |
40圈（二个单元）+2米 |
0.5平方毫米 |
0.25米 |
|
DN300-DN500 |
60圈（三个单元）+2米 |
0.75平方毫米 |
0.5米 |
|
DN600-DN1000 |
80圈（四个单元）+5米 |
1.0平方毫米 |
1.0米 |
性能稳定：独有的数字变频技术，稳定性高，抗干扰能力强；
智能感应：能根据不同管材、流速、介质等特性自动调整输出功率及频率；
安装方便：将线圈绕在管道外壁即可，无须割开管道或在设备上打孔；
