由湖南省建筑设计院有限公司（以下简称HD）设计的澳门石排湾净水厂工程为澳门特别行政区内大规模（13万m³/d）、高水质（优于澳门当地的饮水水质标准）市政供水项目。

本工程为澳门第一座获得绿建一星级评定的水厂，工程综合采用了节地节能的先进技术，设置了垂直绿化、屋顶绿化，考虑了废水和再生水回用，不仅对澳门类似工程具有广泛的示范作用，还充分展示了HD绿色市政的设计理念。

01

方案设计特点

为减少淡水资源的浪费，并推动澳门特别行政区的再生水回用，本工程在设计阶段同步实现了反冲洗废水的利用以及再生水回用。同时，考虑周边距离石排湾社区较近，做了全厂降噪和景观优化。

1. 积极探索适应本工程水处理工艺

原水性质复杂多样，为确保本工程建成后在各种不利的情况下出水都能长期稳定地达到澳门饮用水水质标准，本工程采用了先进合理的 “一级混凝+脉冲澄清池+二级混凝+脉冲吸附池+三级混凝+V型滤池”净水工艺。

2. 高效利用建设用地，集成化设计

本工程中将一级混凝池和综合楼合建，脉冲澄清池、二级混凝、脉冲吸附池、三级混凝、V型滤池、鼓风机房等主要水处理构筑物均设计合建，清水池、反冲洗废水池和污泥池地埋叠合在其他水处理构筑物下。

单体组合建设高效率地利用了厂区建设用地，融入了资源节约型的理念。单体组合后，有效减小了构筑物之间的水头损失，减小了下游构筑物的埋深，降低了工程投资和节省了运行能耗。

3. 打造花园景观式“绿色”水处理厂

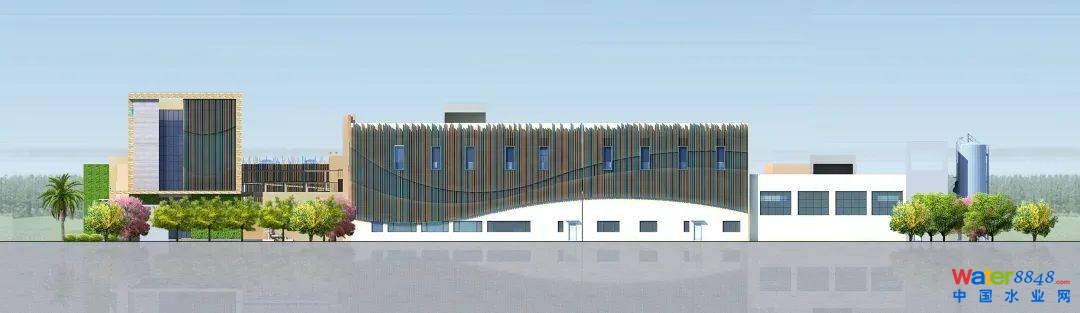

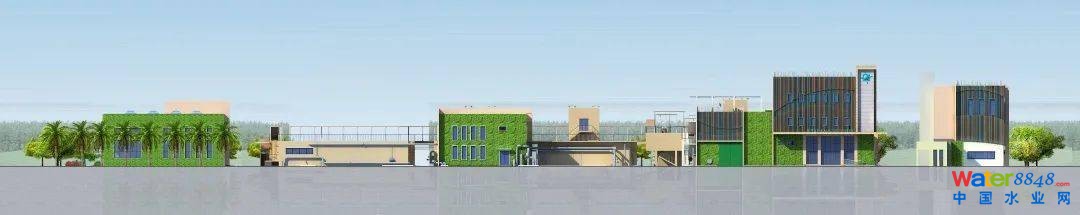

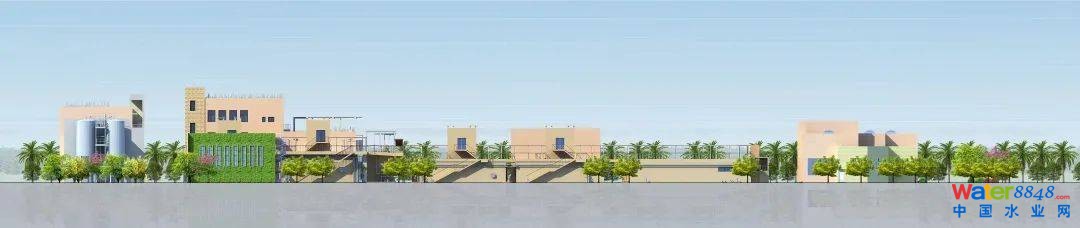

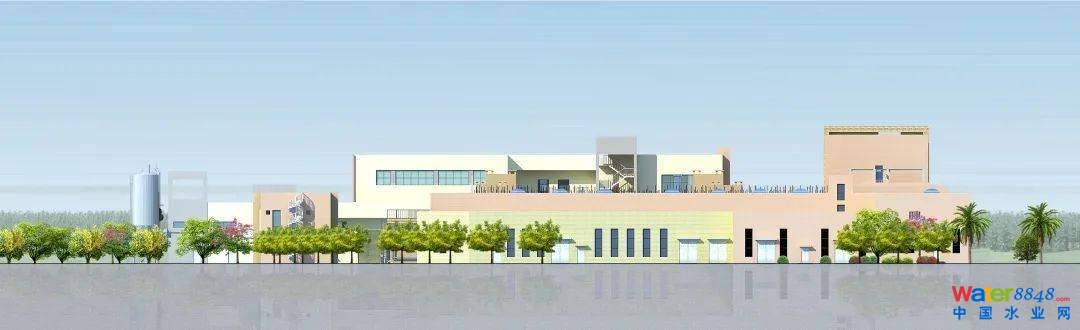

建筑物设置屋顶绿化和垂直绿化，采用外挂木条装饰，在建设现代化水厂的同时，与周边环境协调融合，打造花园景观式“绿色”水处理厂。

4. 低影响开发雨水设施

场地园路路面两侧设置生态植草沟和下凹式绿地，根据地形设置的下凹式绿地雨水花园，对雨水进行蓄积和入渗。

暴雨时雨水通过在下凹式绿地及雨水花园上设置的溢流排水口，超量雨水引入市政管网排放，最大限度地减少市政管网径流负荷，降低市政雨水管网排水压力。并充分利用场地内竖向设计，合理引导雨水径流。

5. 室内自然通风优化

根据项目室外风环境模拟结果可知，项目各季节的建筑前后压差都较有利于室内自然通风，固本项目主要考虑风压通风，通过设置外窗开启实现被动式通风节能，项目建筑周围立面的通风口分布易形成“穿堂风”，有利于室内自然通风。

6. 室内声环境优化

项目主要噪声源为周边交通噪声和项目内设备噪声。根据项目所处的环境分析，本项目临道路区域执行4a类标准。景观设计时在此道路侧采用乔、灌、地被的复层绿化带，同时建筑低层外窗采用高性能隔声玻璃，以改善室内背景噪声。

7. 再生水及废水回用系统

项目设置再生水回用系统，为厂区绿化、道路浇洒及冲厕供水，再生水供水系统的水源来自澳门污水处理厂的再生水。厂区反冲洗废水回用至处理设施前段，避免淡水资源的浪费。

8. 结合绿色建筑、海绵城市等理念

将澳门石排湾净水厂工程打造为环境优美，体现植物群落生态效应，以水文化教育展示基地为辅，集展示、教育、休闲为一体的绿色生态水厂示范工程，打造成为花园景观式、绿色水处理厂。

9. 提供了新的选择和值得借鉴的方法和经验

出水水质设定合理、工艺路线先进、总图布置紧凑、总投资估算合理经济、运行成本较低。

02

总图布局中的节地设计

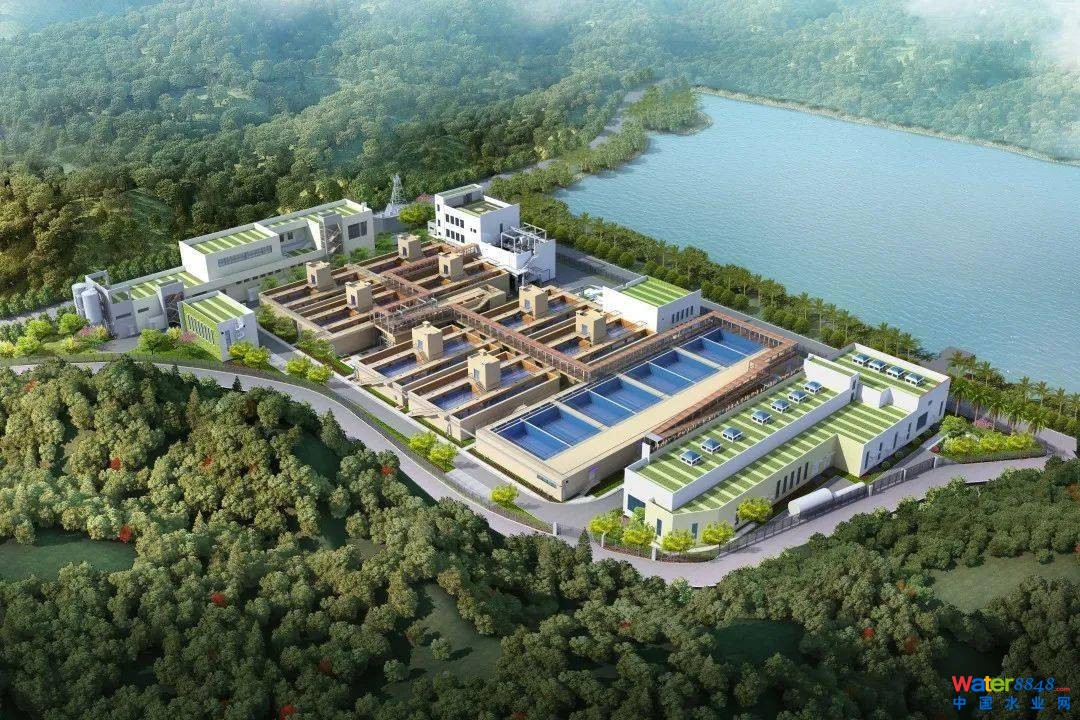

澳门石排湾净水厂工程处理规模为13万m³/d，围墙内占地面积仅25.8亩，用地非常紧张。

为有效利用场地，本工程进行了充分的集成设计，将一级混凝池和综合楼合建，脉冲澄清池、二级混凝、脉冲吸附池、三级混凝、V型滤池、鼓风机房等主要水处理构筑物均设计合建，清水池、反冲洗废水池和污泥池地埋叠合在其他水处理构筑物下。

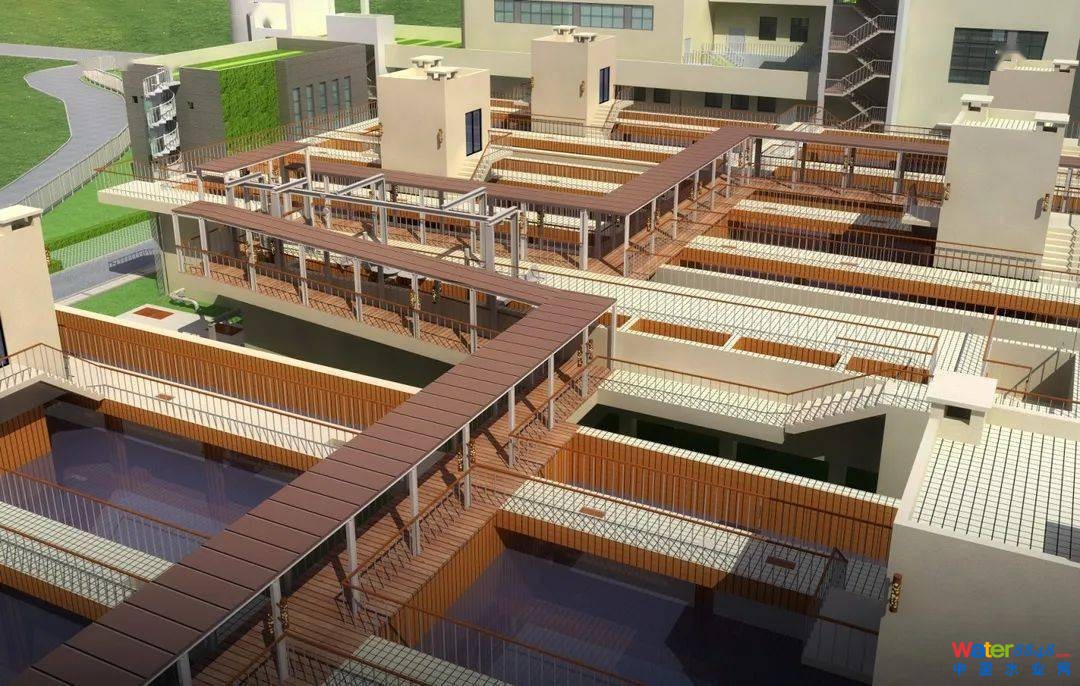

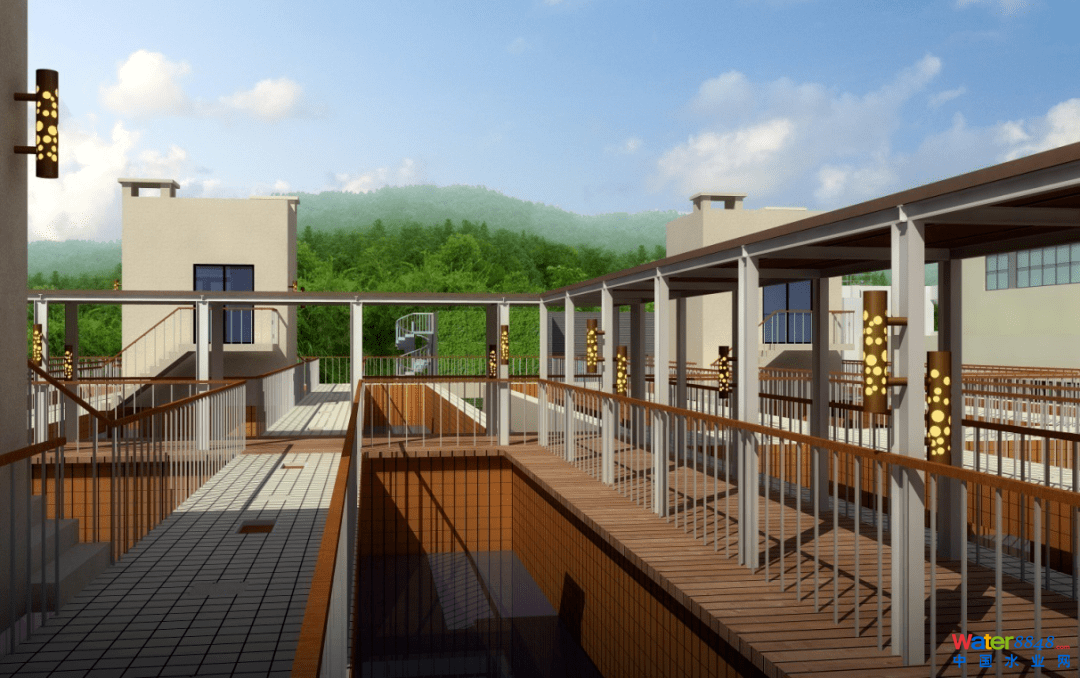

澳门石排湾净水厂参观通道效果图

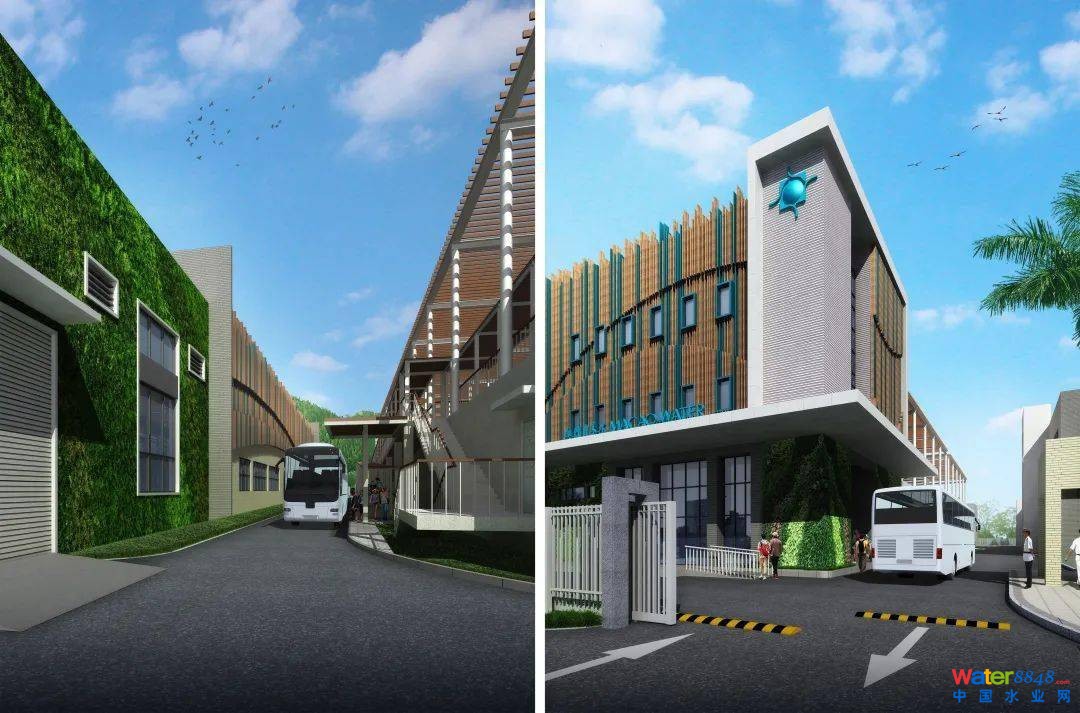

项目作为澳门的示范教育基地，需考虑人行参观通道，在水处理构筑物顶部设置专用通道，从综合楼展示厅开始，经水处理构筑物，最后接至泵站南侧的大巴停靠点，在不增加占地的情况下，实现了参观与厂区生产的完全分流。

03

主体工艺中的节能设计

本项目将主要功能空间办公区域等布置在建筑的迎风面，根据项目室外风环境模拟结果可知，项目各季节的建筑前后压差都较有利于室内自然通风，固本项目主要考虑风压通风，通过设置外窗开启实现被动式通风节能。

同时，建筑物屋顶设置了透明采光罩，尽量利用自然光实现室内照明，合理经济有效地运用自然通风采光。

04

绿色建筑设计

方案遵循“高起点规划，高起点建设”的总体原则，工程结合绿色建筑、海绵城市等理念，将澳门石排湾净水厂工程打造为花园景观式、绿色水处理厂，为市民提供了一处欣赏景观、娱乐休闲的景点。

项目合理经济有效地运用自然通风采光，噪音比较大的厂房在外墙内部采用了隔音措施，外窗采用双层隔音玻璃，构件隔声及室内背景噪声满足标准要求。

所有屋面均采用种植屋面，围护结构采用保温隔热措施，达到了一星级绿色建筑标准。

本工程是澳门第一座获得绿色建筑认证（一星级）的净水厂，在澳门当地对节约用地及环境影响控制极为苛刻的背景下，本工程既满足了政府职能部门的高标准建设要求，又节约了工程投资和运维费用，实现了无人值守运营。

项目对废水、再生水回用、全厂降噪、整体景观优化，设计过程中贯彻了全生命周期理念，通过采用新工艺、新技术，充分实现了工程的节地、节能、节水，具有广泛的示范作用和推广价值，充分体现了“绿色、循环、低碳”的绿色市政设计理念，构建了一座创新优化、环境友好、生态美观的新型花园景观式“绿色”现代化净水厂。

项目主创团队：

杨青山（工艺）、张文（工艺）、刘影（工艺）、傅辰辉（结构）、吴未红（工艺）、周昱旻（工艺）、郭攀灵（绿建）、齐艳（结构）、周倬竑（电气）、傅岚（建筑）、徐放（结构）、黄宏来（结构）、戴芳文（电气）、许瑶（建筑）、袁慧轩（工艺）。
