万华化学集团股份有限公司聚氨酯产业链一体化工程乙烯废水处理项目及浓水深处理装置项目

项目名称：万华化学集团股份有限公司聚氨酯产业链一体化工程乙烯废水处理项目及浓水深处理装置项目

推荐单位：苏伊士水务工程有限责任公司

参与环节：设备供货和技术服务

项目所在地：山东省烟台市经济技术开发区

项目概况

该项目包括处理规模为16,800m3/d的乙烯污水处理线以及处理规模为50,400m3/d的污水深度处理线，处理后的水质达到国内最严格的石化行业排放标准。

该项目为万华化学集团股份有限公司聚氨酯产业链一体化—乙烯项目的配套项目。包括污水处理（项目三三期）、中水回用（项目四三期）和臭气处理（项目五三期）三个子项。

其中废水来源包括：乙烯各装置废水、各事业部废水、初期雨水、生活污水、经预处理后的高浓度废水（丙烯酸及酯生产废水、软泡聚醚废水等）。拟采用“气浮/中和+生化（纯氧曝气）+二沉”工艺处理后，与清净下水合并后进入项目四三期。

中水来源包括：园区综合废水处理装置三期（项目三三期）排水，以及园区循环水排污水等清净下水。拟采用“Hard COD去除+UF+RO”工艺处理并回用。

臭气处理：本项目所产生废气的收集与处理，拟采用“收集+转轮吸附+RTO”工艺。

项目示范意义

在该项目中，苏伊士采用了臭氧尾气回收和纯氧曝气生物处理技术相接合的污水处理技术，将原本作为废气排放的臭氧尾气，回用至纯氧曝气生化处理段。不仅实现了将废气资源化，同时还极大地节约了生化处理段的占地和运行电耗，为企业最大程度上实现了碳减排。

在回用水处理工艺段，苏伊士采用的OxyblueTM臭氧生物滤池与AOP臭氧双氧水高级氧化联用技术，优化了浓盐水处理效率，提高了整体回用水的回收率。

项目亮点介绍

（1） 实施效果

该项目使用法国苏伊士环境的整体污水处理工艺包和专利技术。在污水处理及回用装置，万华化学和苏伊士紧密合作，共同研发并创造性的应用了OxyBio 臭氧尾气回用纯氧曝气活性污泥工艺，将原本作为废气排放的臭氧尾气，回用至污水生化处理段，在保护环境的同时，实现循环经济。与传统污水处理工艺相比，该技术的应用为项目节约占地面积25%、电耗30%、药耗20%、减少臭气量75%。

在浓盐水处理装置，OxyblueTM臭氧生物滤池技术与AOP臭氧双氧水高级氧化技术的联用，针对性的实现了本项目高含盐、高浓度、难降解废水的达标排放，同时，相比传统单一高级氧化工艺，节约运行成本30%。

（2） 社会效益

该项目中苏伊士采用的臭氧尾气回收和纯氧曝气技术为工业污水处理提供了一条全新的处理理念和工艺技术路径。

（3） 生态效益

项目的投运预计共减少污水排放量1300万吨/年；削减COD排放量1.5万吨/年，氨氮排放量600吨/年，总氮排放量900吨/年，成为践行“循环经济、绿色发展”理念的成功实践。

项目技术工艺/装备简介

（1）技术工艺/装备名称

技术工艺及装置名称包括：Sediflotazur®气浮池、Nitrotor®总氮脱除工艺、Oxyblue®臭氧生物滤池技术（Flopac）、AOP技术等。

（2）技术工艺/装备原理

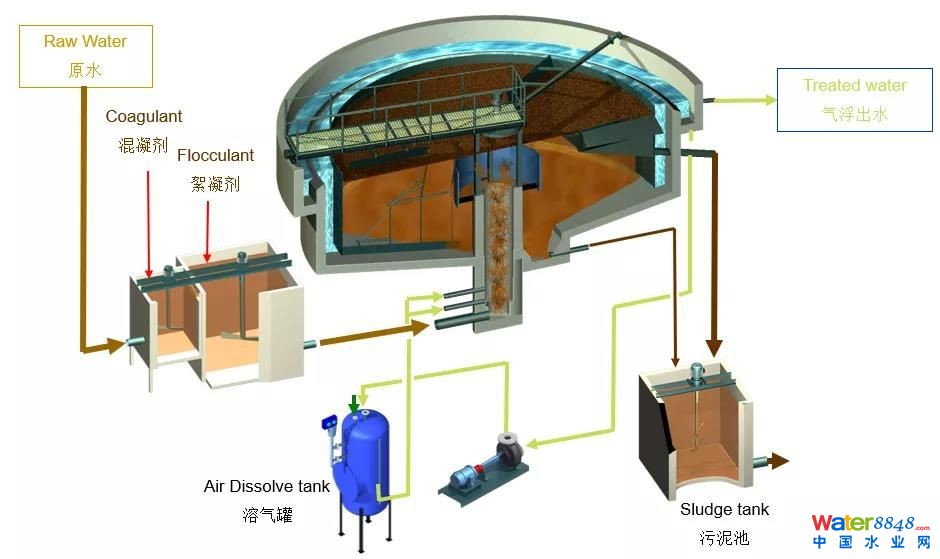

1) Sediflotazur®气浮池：

该工艺通过强化混凝剂、絮凝剂与废水的接触反应效果，提高对油及SS的去除能力。

2) Nitrotor®总氮脱除工艺：

该工艺由两级A/O工艺组成，分为5个部分：a. 前置反硝化；b. 好氧区；c. 后置反硝化；e.后曝气区；f. 脱气区(改善污泥沉降效果)。其中，好氧区主要采用臭氧尾气进行曝气，备用纯氧曝气管线及氧气调节阀组，在进水污染物负荷超标或短期污染物浓度冲击情况下，可启用备用纯氧管线进行曝气。后曝气区采用空气曝气，去除后置反硝化过程中有可能过量投加的甲醇，确保出水BOD达标。

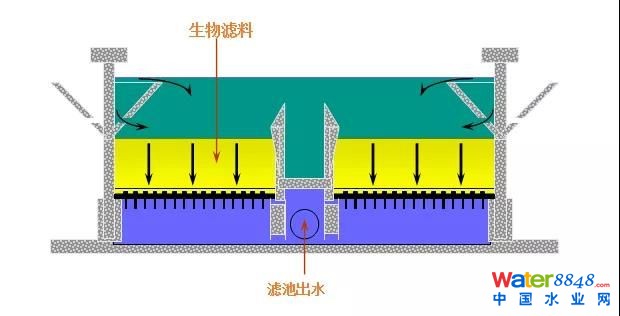

3) Oxyblue®臭氧生物滤池技术：

Oxyblue高级氧化工艺通过臭氧高级氧化，叠加生物处理工艺Flopac。在经臭氧化后，废水B/C大幅度提升，为节约总体臭氧投加量，采用Flopac生物滤池工艺，通过特殊设计的滤料提高活性微生物浓度，不仅可以有效去除水中可生化降解的有机物，同时，还能截留大部分悬浮物。以较低的运行成本，为后续超滤+反渗透系统提供合格预处理出水，提高整体回用率。

4) AOP接触氧化池：

通过对本项目的大量实验研究及本项目对于排放的严格要求，在最后工艺段苏伊士采用比臭氧氧化能力更高的•OH自由基能够实现难降解有机物的充分氧化，保证出水达标。AOP氧化接触池含有1～2个反应室，可根据污染物浓度及污染物性质灵活考虑反应室数量及臭氧、双氧水投加位置。在反应室中通过臭氧扩散器使臭氧气体被分成无数微小的气泡，实现臭氧从气相向液相进行质量传递的过程；双氧水可与臭氧先后进入臭氧扩散器，充分反应后生成羟基自由基，对有机物进行降解。

（3）应用领域

石化废水处理专利技术。

（4）工艺/装备流程图

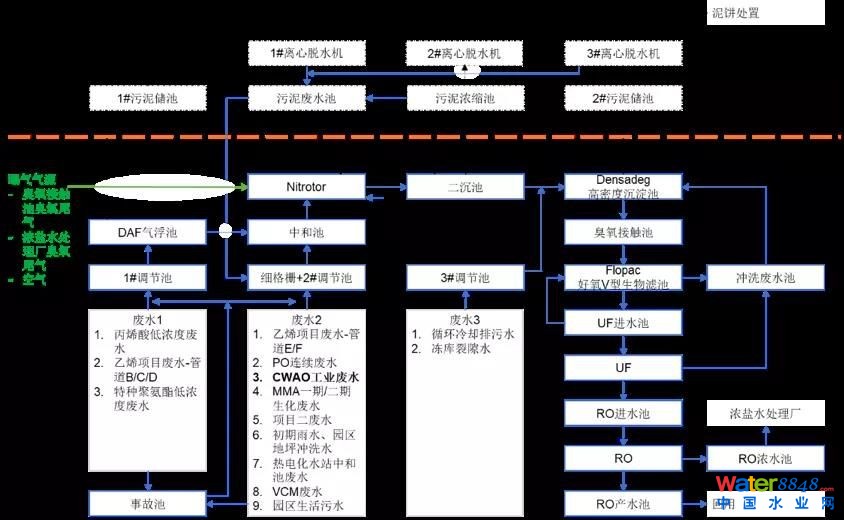

乙烯废水处理工艺流程图

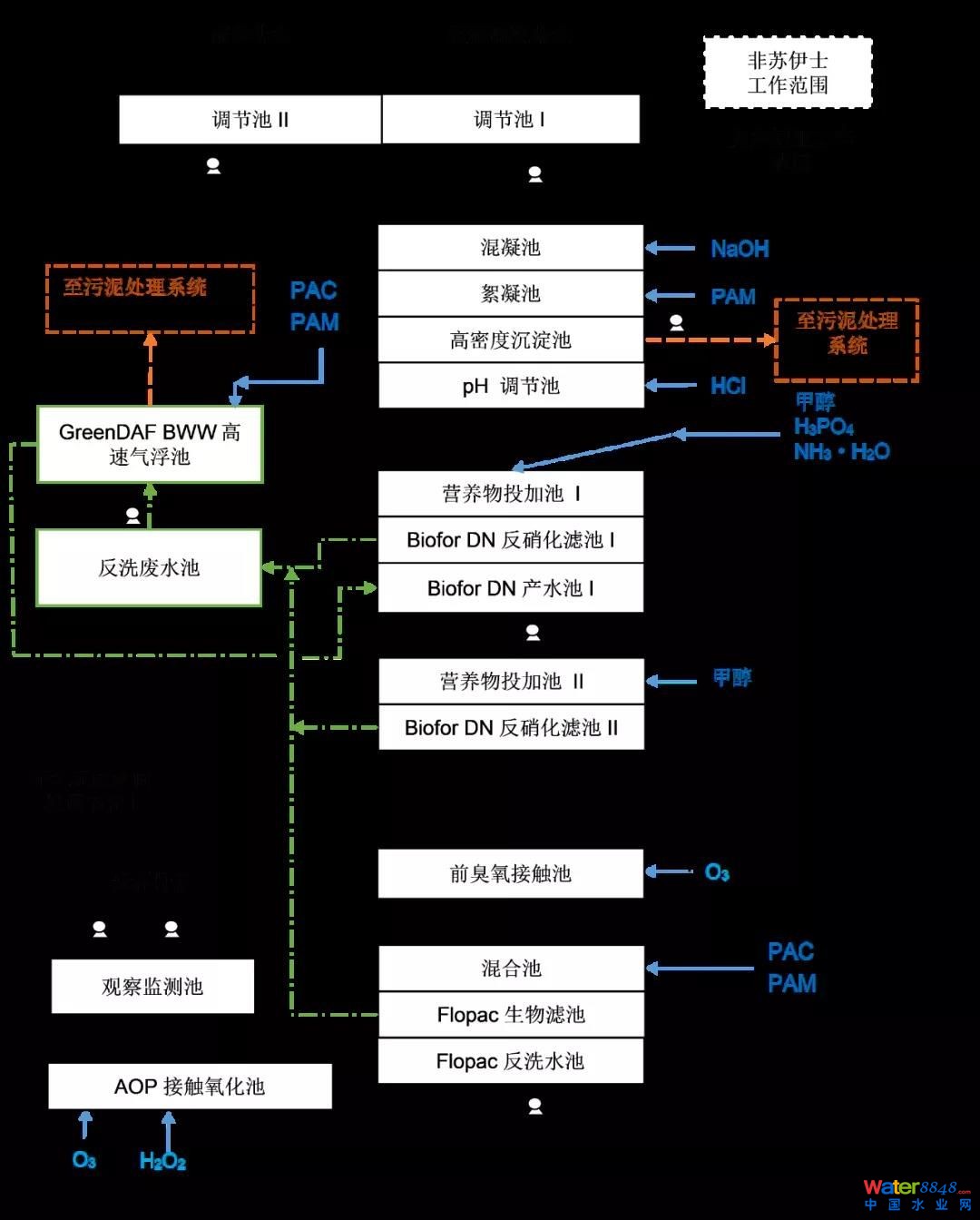

浓水深处理装置工艺流程图

（5）厂区/项目地/工艺设备照片

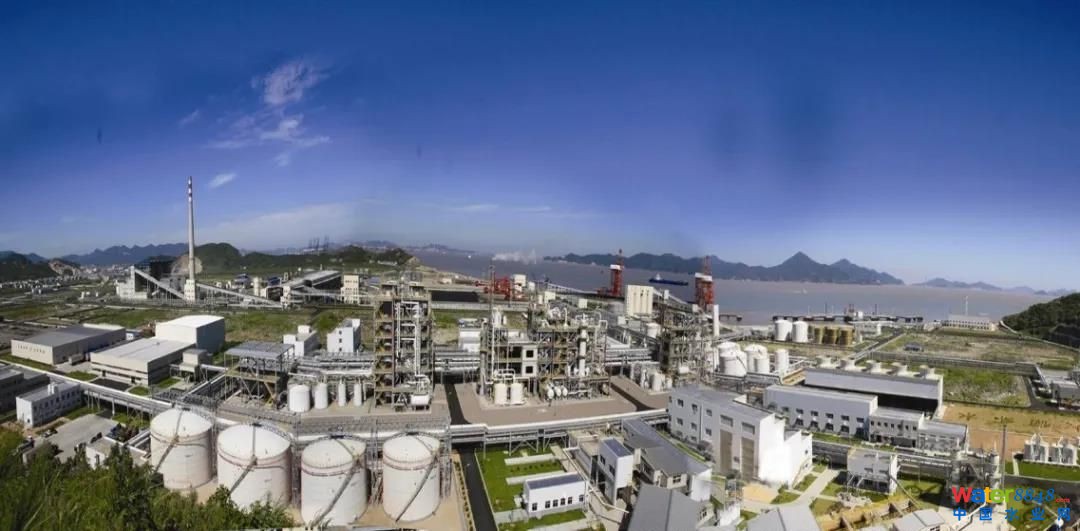

项目地现场图

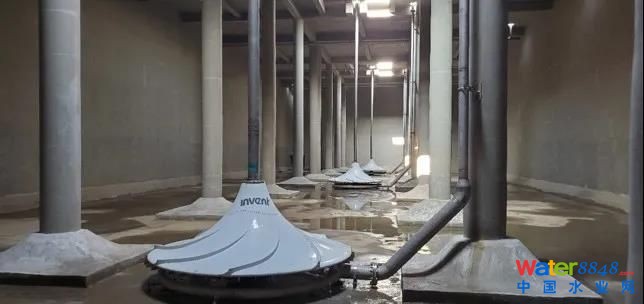

曝气一体机

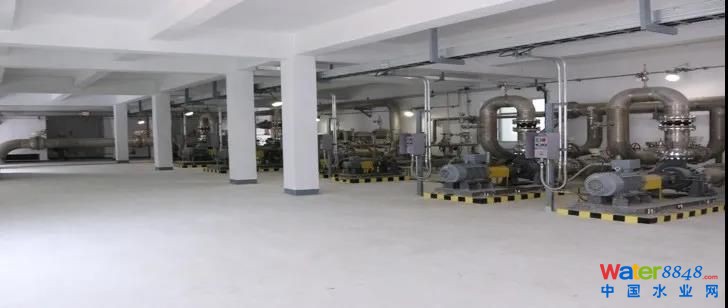

二沉池泵房
