【案例】义乌市佛堂污水处理厂地表Ⅲ类水提标项目
时间:2023-05-09 16:36
来源:中国水网
评论(0)
为促进行业交流进步,便于行业同侪互学互促,推动中国环境产业转型升级。E20环境产业圈层特推出《水务行业优秀案例汇编》,汇集了近200例案例,涉及村镇污水治理、工业废水治理、工业园区废水治理、水环境治理、市政污水管网、再生水回用、污泥处理处置等领域。
项目名称:义乌市佛堂污水处理厂地表Ⅲ类水提标项目
推荐单位:杭州回水科技股份有限公司
参与环节:工程总包+运营
项目所在地:浙江省金华市义乌市
项目概况
佛堂污水厂位于义乌市佛堂镇湖滨村,设计日处理规模 4 万吨,进水主要为镇区生 活污水和镇区内工业园区的印染、电镀等工业废水,其中印染废水约占总处理量的 40%, 电镀废水约占总处理量的 20%,剩余 40%为生活污水。污水处理厂于 2009 年投产,经 2015 年提标改造后,最终采用“格栅+旋流沉沙+水解酸化+AAO+高效沉淀+反硝化深床滤池” 工艺(其中“高效沉淀+反硝化深床滤池”为提标工艺),出水执行国家《城镇污水处理 厂污染物排放标准》(GB18918—2002)一级 A 标准。 2016 年 10 月开始设计 4 万吨/天处理能力的义乌市佛堂市政污水处理 ACCA 项目。采用“除磷一体机+三级流动床活性焦吸附塔+砂滤”工艺,将原一级 A 标准的尾水,处理使主要指标(除总氮外)达 到《地表水环境质量标准》(GB3838-2002) Ⅲ类水标准。该项目于2017年7月份通水,正常运行至今。
示范意义
通过本技术的应用每年可大幅度的削减COD、BOD、TP等污染物的排放量,大大改善地表水水质和水生生态环境。尤其是对于一些重点区域,有计划有步骤的推动尾水深度处理,可大幅度的推动污染物减排,为区域经济发展腾出环境容量,为地方经济发展提供持续动力。
推进污水处理厂尾水深度处理,是改善当前地表水环境的重要措施,也是浙江五水共治的重要战场和重要内容之一。该技术的示范应用正是迎合了当前“五水共治”对污水处理技术的急切需求,其具有投资省、能耗低、处理效率高、见效快、操作管理方便、运行成本较低等优点。在当前尾水深度处理领域将有广阔的用武之地,推广和运用潜力巨大,经济效益可观。
项目亮点介绍
项目实施以后,出水的主要指标(除总氮外)达到《地表水环境质量标准》(GB3838-2002) Ⅲ类水标准,且水质感观清澈透亮,浊度<0.5NTU。
项目技术工艺/装备简介
(1)技术工艺/装备名称
流动床活性焦吸附及循环利用工艺(简称ACCA工艺)。
(2)工艺/装备原理
该工艺主要由三大关键的自主技术组成:吸附材料+吸附工艺+再生技术
颗粒活性焦吸附材料
回水科技在新疆当地丰富优质的兰炭资源,设厂生产颗粒活性焦,采用与中科院合作开发的技术下,生产出中孔发达的活性焦,活性焦是一种具有丰富中孔的物理吸附材料,对废水当中的COD、BOD、色度、氨氮、异味、有毒物质等污染物去除能力极强。
活性焦作为一种多孔煤基吸附材料,在生产过程中材料本身有大量的功能基团包括羟基、酚羟基、碱性含氧功能基团,这些吸附是靠化学键的作用使吸附质与吸附材料发生化学反应,从而去除污染物,同时活性焦与污染物之间会产生范德华力为主的物理吸附,物理吸附与化学吸附共同构成了活性焦优异的吸附性能。
活性焦(扫描电镜图见下图)是一种常见的炭基材料,具有活性炭的特性。即活性焦本身既是吸附剂,又是催化剂,同时还可以用作催化剂载体。活性焦实质上是一种低比表面积活性炭,其比表面积一般为600~850m2/g。但是,在各种炭基吸附剂中,活性焦由于具有价格相对便宜、可获得很高的硫脱硝效率、机械强度高、耐磨损等优点而受到关注。

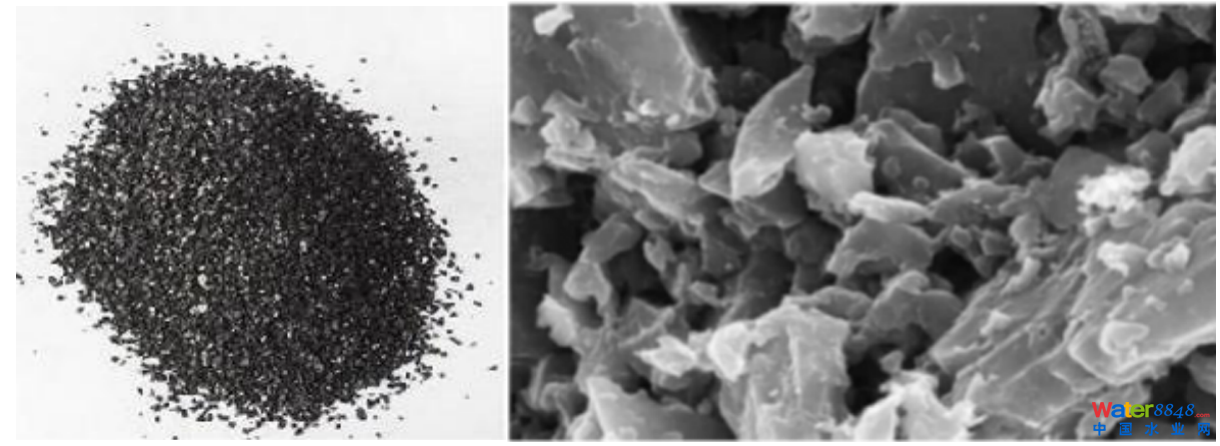

活性焦的扫描电镜图
活性焦的吸附过程
当污染物分子接近活性焦固体表面时,首先发生物理吸附,此时污染物分子进一步接近活性焦固体表面,由于电子运动的相互排斥,使污染物分子的势能急剧上升;当污染物分子势能上升到其活化能以上时,就发生化学吸附。
活性焦过滤是将水中悬浮状态的污染物进行截留的过程,被截留的悬浮物充塞于活性焦孔道、表面、空隙间。活性焦对悬浮物的截留能力的大小由活性焦比表面积决定。低流速时,活性焦的过滤能力主要地来自活性焦的筛除作用;高流速时,活性焦的过滤能力来自活性焦颗粒表面的吸附作用。在过滤过程中,活性焦颗粒的比表面积越大,对水中悬浮物的附着力越强。
多级串联流动床活性焦吸附塔
自主开发多级流动床活性焦吸附塔,可采用碳钢+玻璃磷片防腐的圆型瘦高塔体作为流动床的主体设施,内部填充颗粒活性焦后便可实现过滤与吸附为一体,通过特殊的逆向分区均流设计,充分发挥活性焦与污水的接触,采用在线冲洗,活性焦吸附饱和率达90%以上,国际首创。
流动床活性焦吸附塔主体是由罐体和内部构件组成。吸附塔罐体采用标准的建筑用不锈钢、碳钢、玻璃钢或钢砼结构制造,通过法兰连接进水、出水和清洗用水。内部构件包括进水管、布水器、颗粒活性焦提升装置、颗粒活性焦清洗装置等。

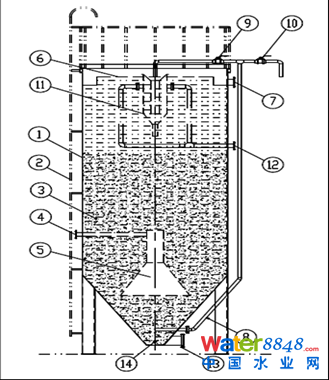

活性焦装入池体①中至适当的位置,污水通过进水管路④进入到池体内的布水器,废水在布水器的作用下,均匀流过活性焦填充层,在溢流堰的调节下,水均匀流入下一级活性焦吸附塔或者达标排放,完成吸附的过程。在吸附的过程中,需要定期对活性焦进行清洗,通过活性焦气提装置q将活性焦提升至池顶洗焦设备11进行清洗,清洗后产生的污水排污管12排出。当活性焦吸附饱和后,通过排焦管路10进行活性焦的提升外排。
活性焦再生技术
吸附饱和活性焦,通过高温裂解再生系统将吸附在活性焦孔道内的有机污染物进行分解,此时的有机污染物转化为甲烷、乙烷、碳氢化合物等成分组成可燃气体作为热能利用,且活性焦的孔道重新打开,性能恢复接近90-100%,损失率小于5%,活性焦循环使用。活性焦再生过程无固废产生,真正意义实现污染物去除的清洁技术。
(3)工艺/装备特点
处理效果稳定
抗水质、水量波动性强,对低浓度污染物吸附效率极高,非常适用于废水提标处理领域,低温环境对其无吸附影响,出水水质稳定达标。
运行成本低
ACCA技术综合优势明显,投资及占地面积适中、运行成本低廉,设备操作简单,后期维护便捷。
安全可靠性高
ACCA工艺采用2-8mm直径的颗粒活性焦作为吸附材料,不属于易燃品,所以项目现场的活性焦房不存在易燃易爆的风险,安全可靠性极高。
去毒性功能
对水中的有毒物质有一定的吸附去除作用。出水能见度高,有利于水中植物光合作用的发生,提高水体自净能力,加快湖泊河流水质改善。
自动化程度高
操作便捷,自动化程度高。ACCA工艺运行中洗焦、排焦、加焦均为自动化操作,且以上运行过程中可保持连续运行,无需停机。
(4)应用工业领域
应用工业领域:印染废水、电镀废水、医药废水、农药废水、焦化废水、精细化工废水、电子废水、造纸废水等项目的提标改造项目。

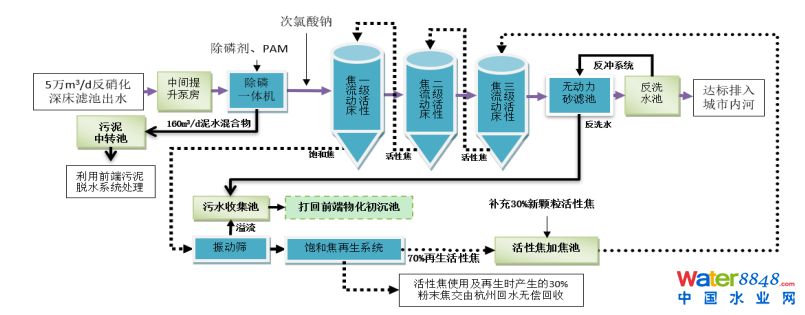

(5)工艺/装备流程图

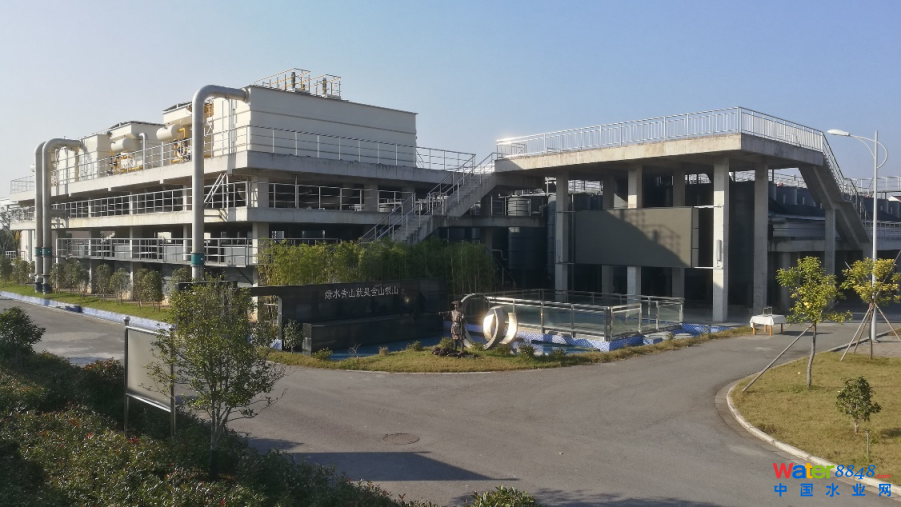

(6)项目部分案列照片
