污泥圆盘式干化机是一种污泥间接加热干化设备，主要是由定子（外壳），转子（圆盘）、驱动装置（减速机）组成。污泥在外壳和空心轴之间流动，圆盘组是中空的，热蒸汽从内部流过。通过筒体夹套、空心轴和空心盘片把热量间接传递给污泥使水分蒸发。污泥水分形成的蒸汽被少量的载气带出干化机。通过盘片边缘的推进片、刮刀的作用，对物料进行推进搅拌，不断更新干燥面，实现连续高效干燥。

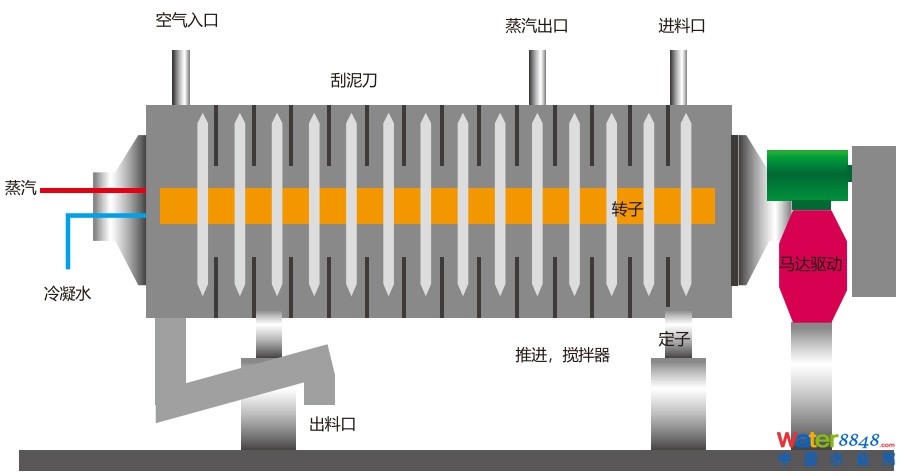

技术原理
产品优势
-
01盘片分区疏水，传热效率更高
圆盘片采用分区设计，不同分区独立疏水，保证疏水效果，降低疏水热损；优化的污泥推进器和刮泥刀设置，改善污泥侧传热效果，提高整机传热效率。
-
02增强耐磨设计，使用寿命更长
圆盘片独特拼焊工艺，粘滞区污泥盘片增厚设计，盘片更耐磨；304L/2205不锈钢制作，耐腐蚀性好。可选配整体喷涂耐磨涂层工艺，应对极端磨蚀工况。
-
03高大穹顶空间，尾气灰尘更少
增大设计的干化机穹顶，更高更大空间，降低干化尾气流速，增强干化机内灰尘沉降，干化机出口尾气灰尘更少，确保除尘器效果，避免尾气冷凝器脏堵，降低干化废水污染负荷。
-
04尾气热能利用，节能措施更多
干化尾气采用自惰式密闭循环利用技术，回收尾气中的部分热能，用于加热干化载气。尾气冷却可采用电厂缸套冷却水或用于除盐水加热，减少低加和除氧器加热抽气消耗，提高电厂能源综合利用率。

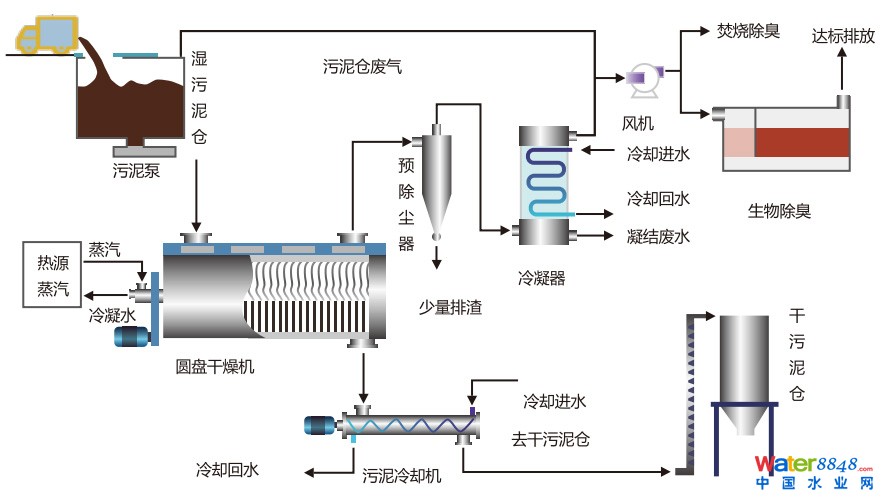

工艺流程
工艺特点
-
1、传热面积大，生产能力高
单机最大换热面积为420㎡，可干化处理80%含水率污泥120吨/天（干化至40%含水率），适合建设大规模的污泥干化项目。更大换热面积产品正在研发中。
-
2、适应能力强，适用范围广
对不同含水率和物性状态污泥适应性强，不需要污泥成型或干湿污泥反混，能够直接干化流动性好的污泥，也能干化板框压滤的泥饼。广泛适用于市政污泥、化工污泥、矿渣、沼渣等多种物料干化。
-
3、工艺更成熟，运行更稳定
最早应用于化学、食品、饲料等工业，现已发展成相当成熟的污泥干化工艺，在国内外污泥干化市场占有率高。经过多年研发改善，产品更加成熟，运行更加稳定。
适用范围
适合依托有蒸汽热源的电厂、化工园区建设污泥圆盘干化项目，可处理市政污泥、化工污泥、矿渣、沼渣等多种性质物料。
产品配置表
| 配置 | SDD-120 | SDD-220 | SDD-330 | SDD-420 |
|---|---|---|---|---|
| 传热面积 | 120m2 | 220m2 | 330m2 | 420m2 |
| 额定处理能力 | 35 | 60 | 90 | 110 |
| 装机功率 | 55Kw | 75Kw | 90Kw | 110Kw |
| 中空轴转速 | 1-9r/min | 1-9r/min | 1-9r/min | 1-9r/min |
| 中轴材质 | q345R | q345R | q345R | q345R |
| 圆盘材质 | 304L/2205 | 304L/2205 | 304L/2205 | 304L/2205 |
| 冷却水流量 | 60m3/h | 120m3/h | 160m3/h | 200m3/h |
| 蒸汽参数 | 饱和蒸汽 0.5~0.6MPa(G)，159~165℃ | |||
| 进泥含水率 | 60%~83%（额定工况80%） | |||
| 出泥含水率 | 20%~45%（额定工况40%） | |||
