污水污泥厂臭气密闭收集处理工艺

原创2017-11-15王永仪中国给水排水

题目：污水污泥厂臭气密闭收集处理工艺

报告人: 青岛金海晟环保设备有限公司 董事长 王永仪 博士

主持人：广州市市政工程设计研究总院 邱维 三院总工

下面有请青岛金海晟环保设备有限公司董事长王永仪博士为我们介绍，污水污泥厂臭气密闭收集处理工艺。

王永仪：

谢谢主持人。感谢有这样一个机会跟大家进行交流。我们公司是致力于解决污水处理厂的臭气问题，给予污水处理厂最好的封闭方案，对臭气进行处理，同时也把我们城市污水处理厂的臭气处理技术移植到现在大家非常关注的导致雾霾天的VOC废气处理。大家有兴趣可以扫一下二维码加我好友。

我们公司目前主要致力于恶臭异味的治理，早几年我们做二氧化氯消毒，现在继续做。还做水处理里面各种各样的药剂投加设备。我们也有一种碳源，比如甲醇投加设备，今天不在这里讲了。重点讲恶臭异味密闭处理，这是我们公司的外景图，非常近就在城阳，大家有兴趣可以过来交流指导。

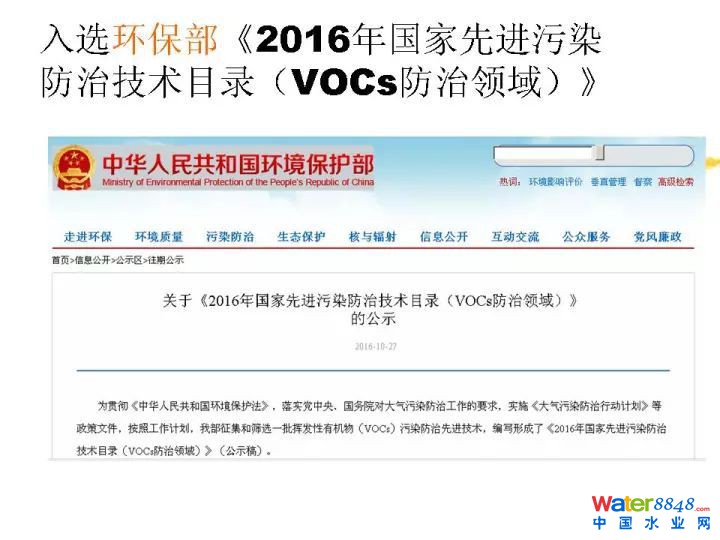

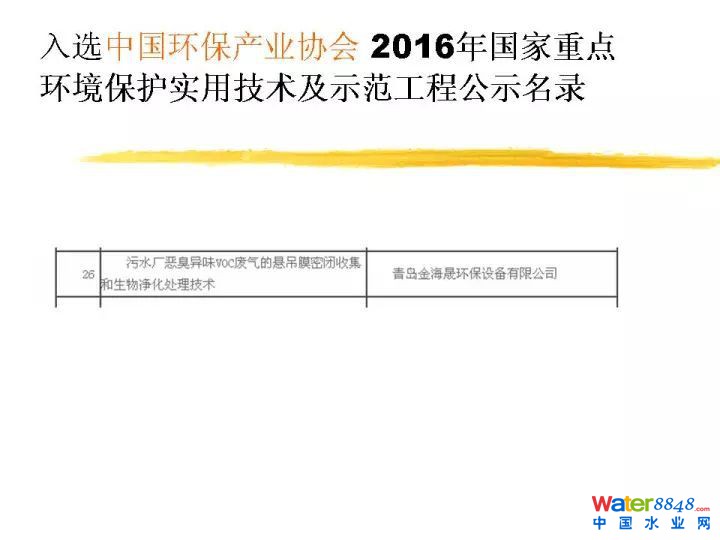

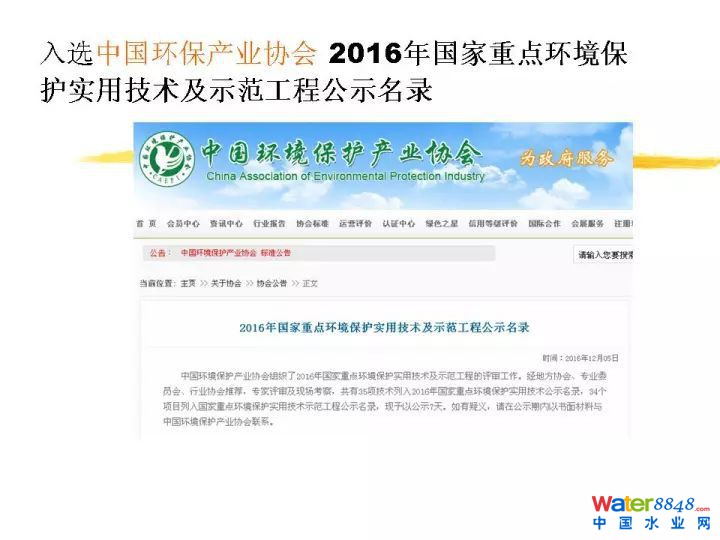

这是我们的通过9000，14000的认证，这是我们获得中国环境保护产品的认证。非常荣幸跟大家通报一下，去年2016年的时候，我们国家环保部做了一个2016年的国家先进污染防治技术目录。雾霾天越来越重，环保部非常着急征集治理技术，我们技术很荣幸入选了环保部的先进污染防治技术目录。这里大家可以看到，就是污水污泥处置过程当中恶臭异味废气处理技术。同时入选中国环保产业协会2016年的国家重点环境保护实用技术及示范工程的目录。这也是我们获得的一点点的认可。这是污水处理厂恶臭异味的净化技术。我下面还会详细介绍。这些都是我们的获得荣誉，不多讲了。

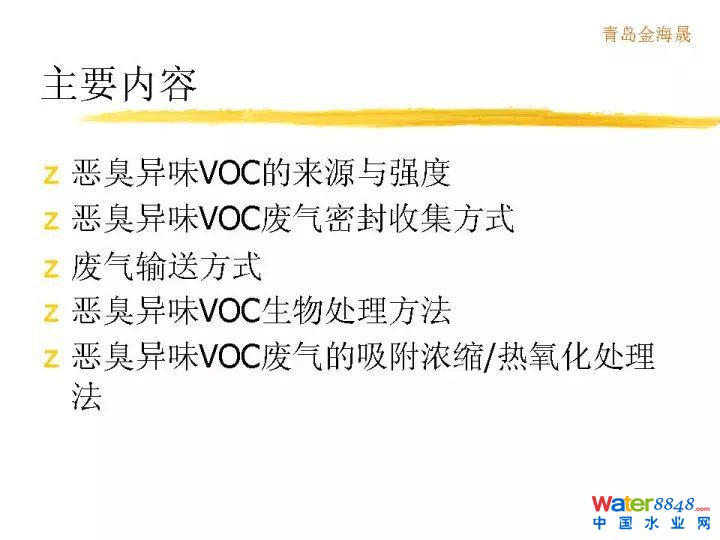

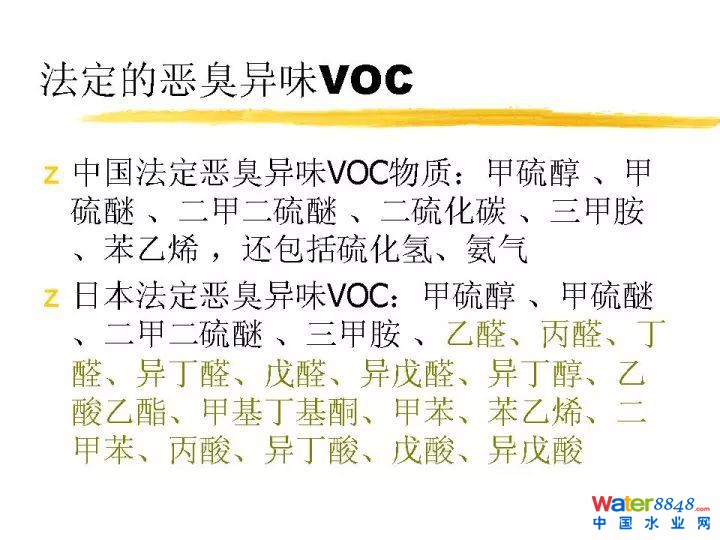

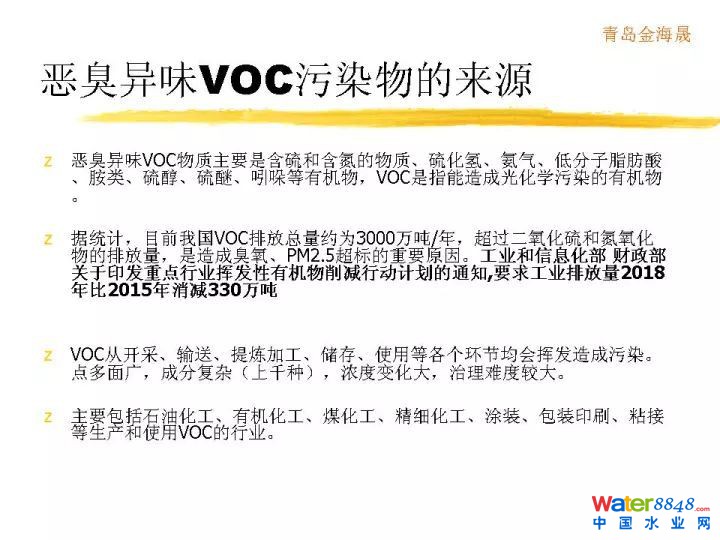

我想讲的主要内容一个恶臭异味VOC的来源和强度，再一个就是处理的技术，刚才创业环保同行提出了全流程技术。我们认为如果这个气体已经挥发出来，就必须密闭进行收集处理。收集完要输送，之后进行处理。恶臭异味成分基本含硫含氮，城市污水里面主要包含蛋白质，氨基酸等含氮，含硫这样的物质经过厌氧，产生硫化氢、氨气、低分子脂肪酸等等异味废气。VOC目前排放量非常大，都会带来气味。带来雾霾，还有臭氧超标很重要的问题。这些带有异味的挥发的VOC，挥发性的有机物都是必须要进行严加处理的。中国法定恶臭异味VOC有如下这些。

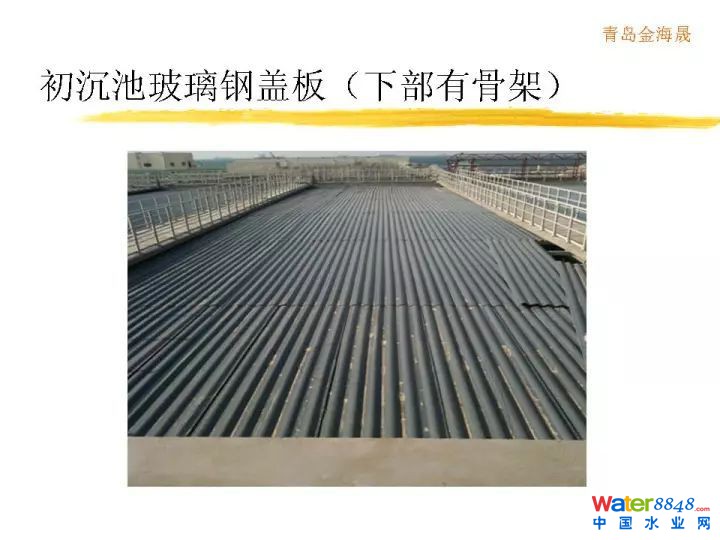

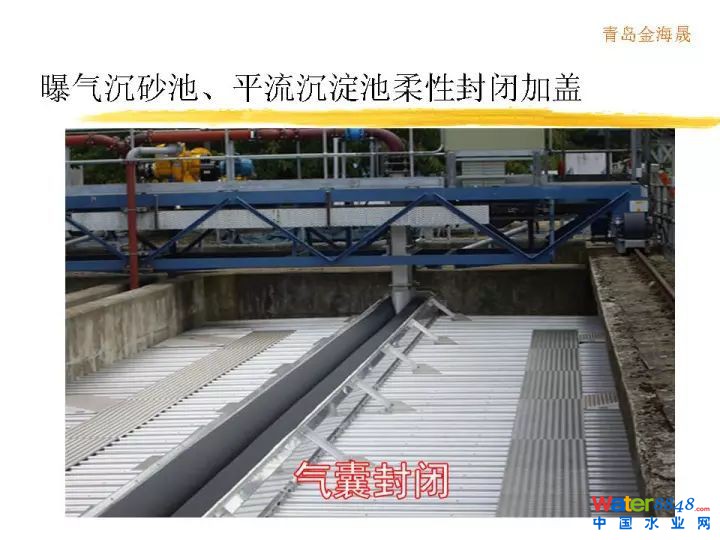

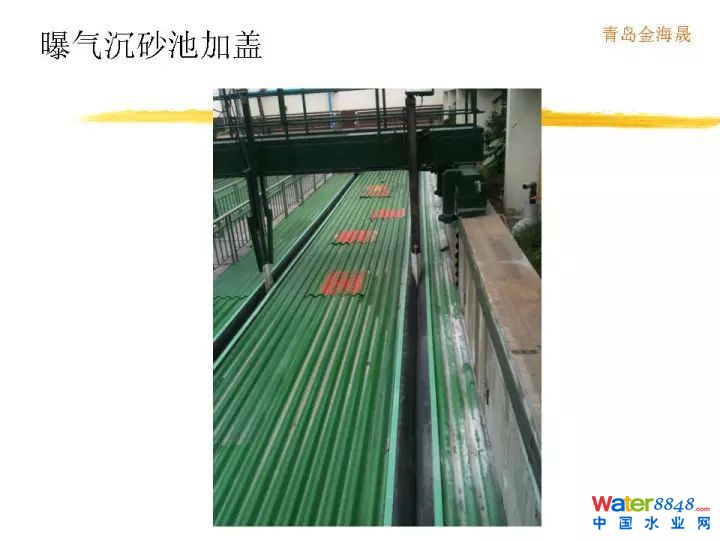

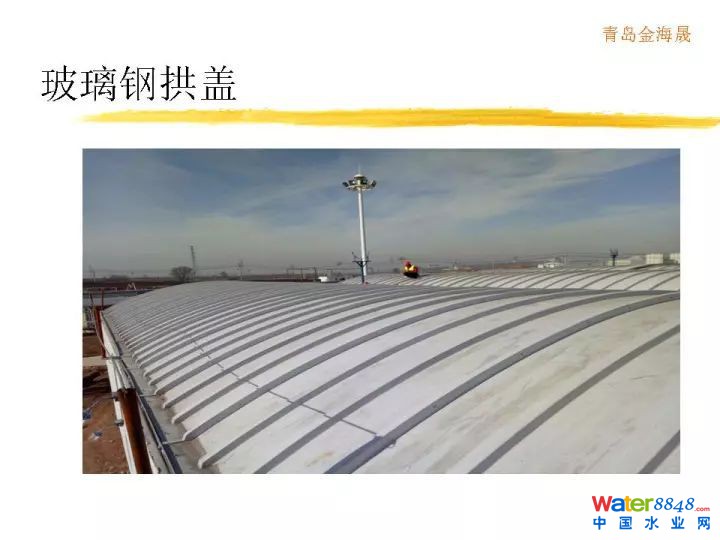

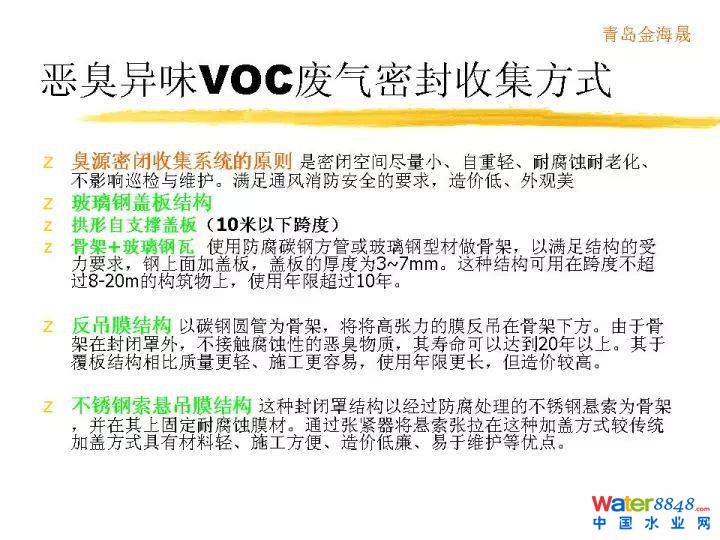

恶臭异味VOC废气密封收集方式有以下。臭源密闭收集系统的原则。加盖方式包括玻璃钢盖板结构、拱形自支撑盖板、骨架+玻璃钢瓦、反吊膜加盖结构、不锈钢索悬挂膜结构。

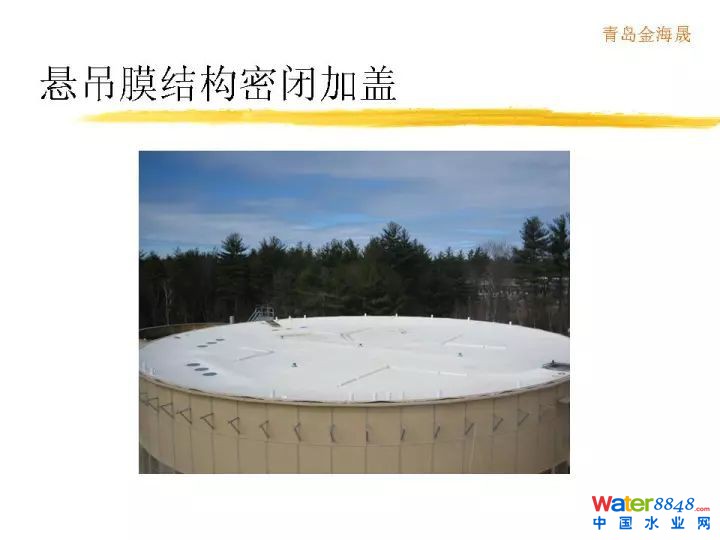

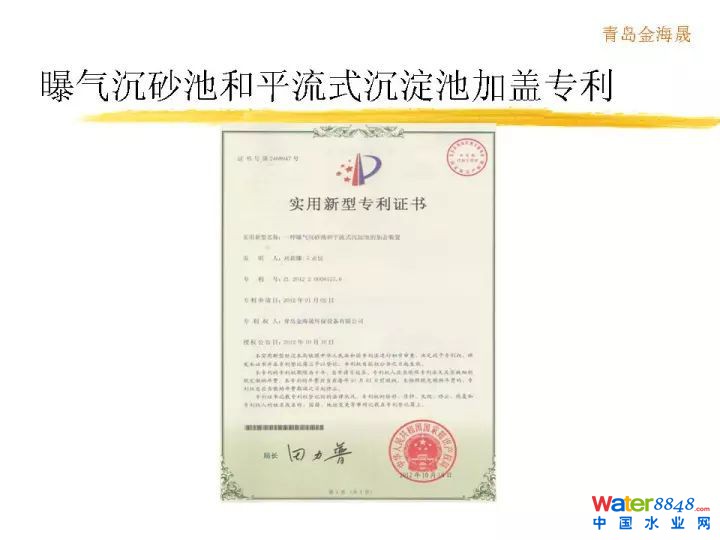

重点讲一讲我们取得的专利的悬吊膜，很平的把一个池子盖起来了，这样它的最大的好处就是膜的这一个面积达到最小化，膜密闭空间也最小化。这对气体收集最好的。气量得到非常大的减小。这是它的最大的优点。这是实际工程照片。这是圆形池照片。人站上面都没有问题，膜看似颤悠悠，实际强度非常高。人上来走之后不像走在一个刚性屋面那么稳，这个膜有一点弹性。强度没有问题。

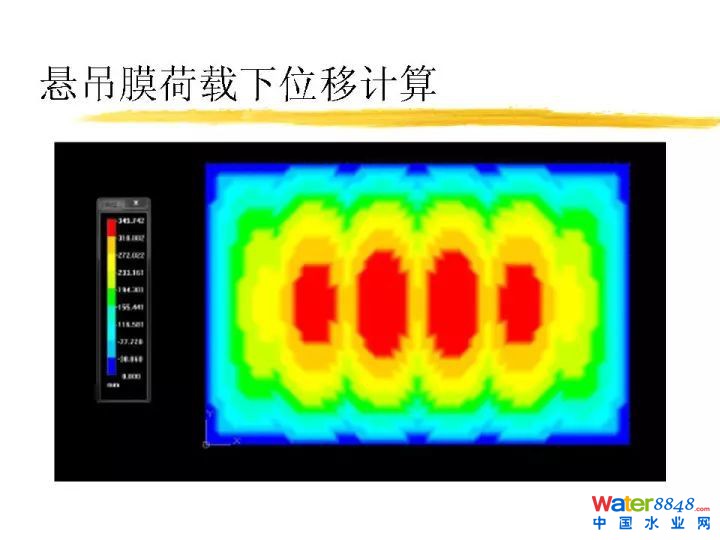

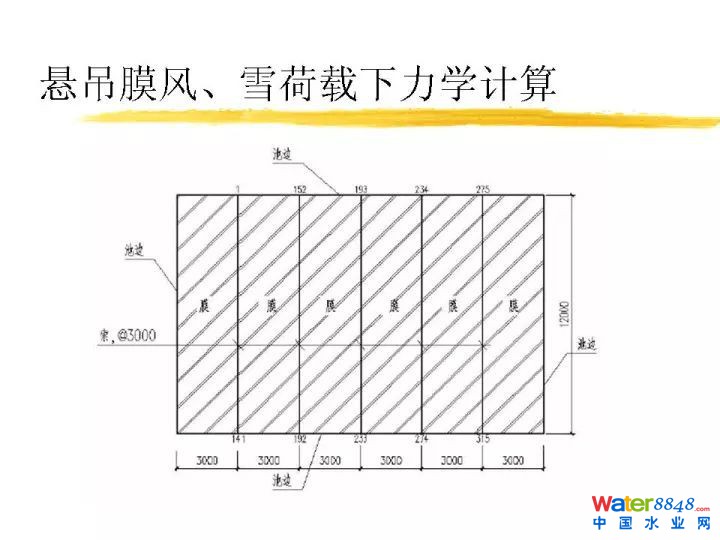

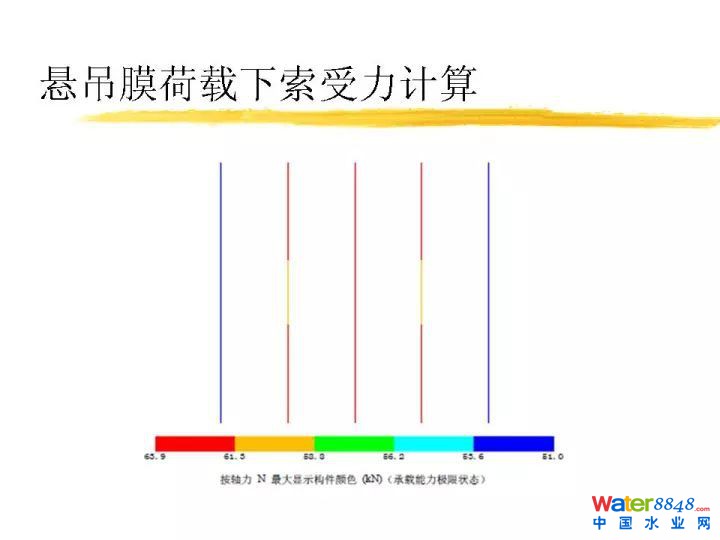

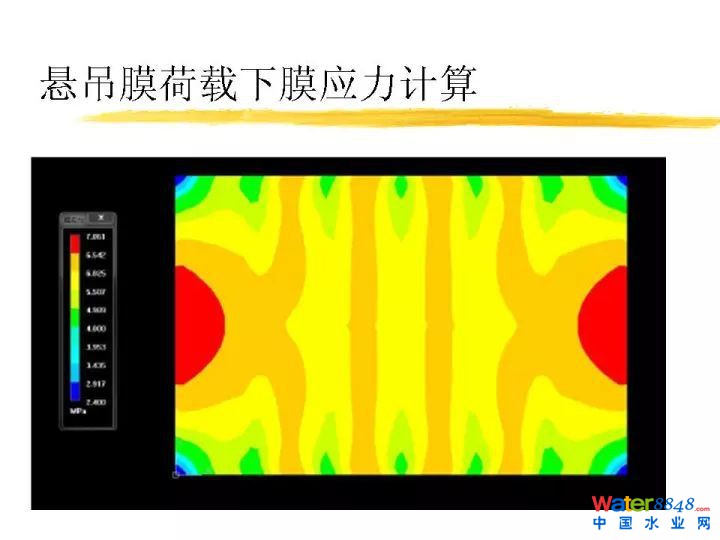

作为悬吊膜大家可能经常关注这么几个问题，第一个下雨怎么办，非常简单，开有落水口。我们封一个污水池子，这是悬吊膜荷载下膜应力计算。这个应力多大小，相当于膜许用应力的1/10。这个保险系数达到十倍，非常安全。这是悬吊膜荷载下索受力计算，也非常安全。再一个如果下雪了雪堆上面怎么样呢？这也是一个问题。我们针对这个做了很多测定。这个膜导热系数大约0.14瓦每米每K。常用膜厚度1毫米。温差设定为10度。冬季很冷时水温也会低于10度。假设温差10度，一平方米的膜变传热1400瓦，相当一平方米加1400瓦的电热器。雪一旦落上去很快熔化变成水排放掉了。不用担心这个雪荷载的问题。这个雪融化速度多少？一平方米一小时可以融化15公斤雪。即使一下子积四十公斤雪在上面要两个多小时化完，雪下完基本融化完了，不用担心它的问题。没有计算之前常识感觉不可能会积多少雪，实际这个膜结构跟普通做建筑膜结构不一样。比如做车棚里面外面可能温度一样，比如体育场体育看台雪积上面，会带来较大的雪荷载，我们盖污水池上面，污水池里面温度跟污水一样温度，有十度的传热温差，相当于每个平方米上面拿1400瓦的热不断烘着它，雪立刻化掉。

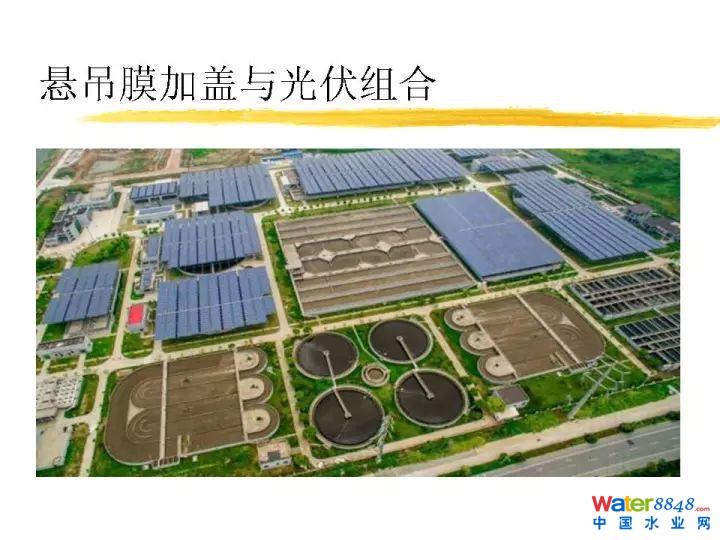

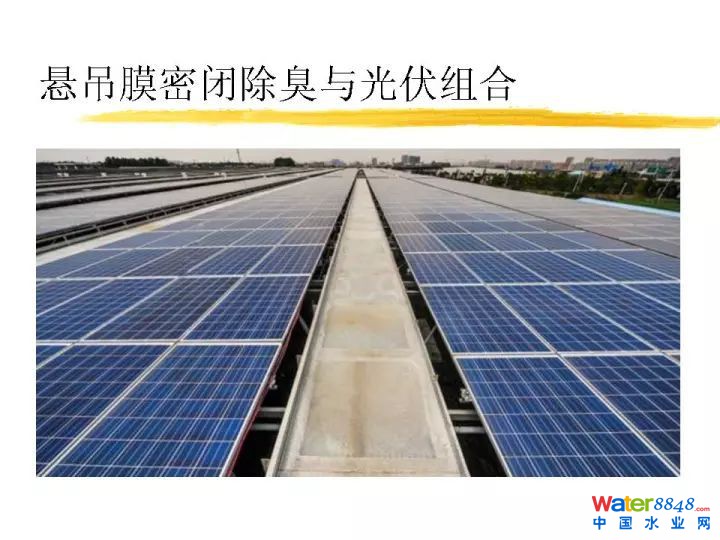

悬吊膜密闭技术可以很好跟光伏技术结合起来。这个特点是没有起高，平膜布置，方便设置光伏板，臭气密闭，不会腐蚀光伏板和支架。膜可以上人，方便维护检修。

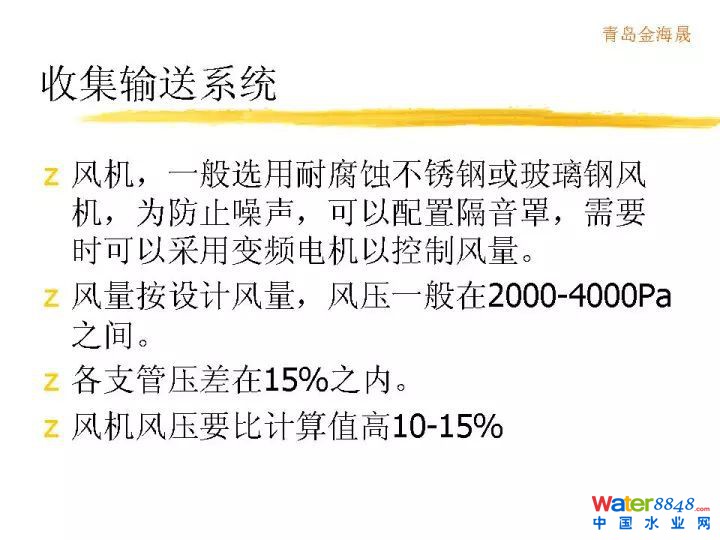

这是收集输送系统，我们强力推进工程塑料管道系统。特别现在PP的管道输送废气。因为这样一种管道可以工厂化生产。环保条件非常好。收集以后风机一般都是配套不锈钢或者耐腐蚀玻璃钢风机。为了防止噪声一般配隔音罩。变频风机设置风量，风压一般两千到四千Pa之间。各个支管之间进行压差的精确计算，使压差控制15%之内。

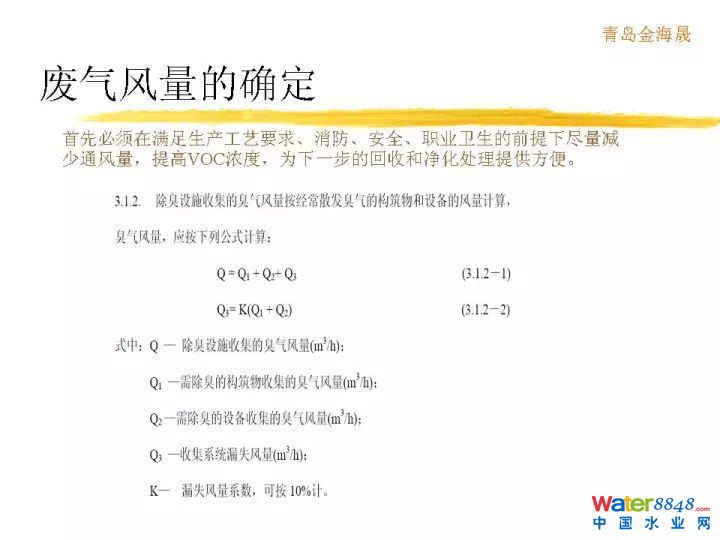

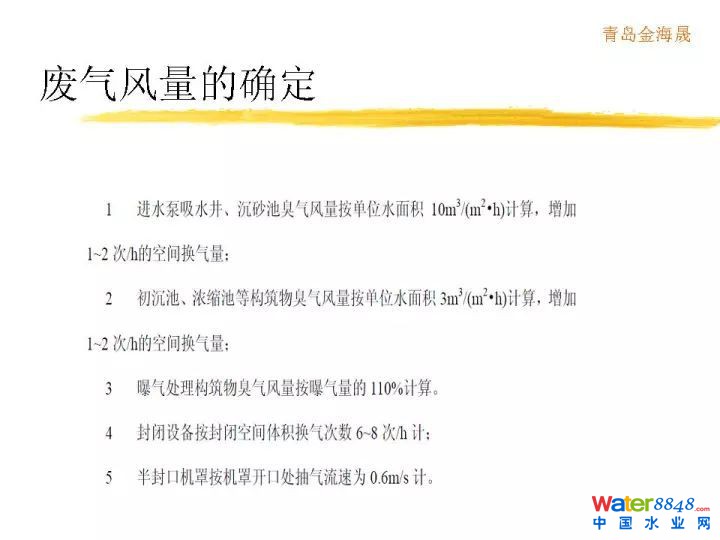

废气风量的确定，首先是满足生产工艺要求，消防，安全，职业，卫生都得到满足前提下，然后我们尽量减少通风量，提高废气浓度。为下一步回收还有净化来提供方便。做完以后废气量怎么确定？各个不同的池子，不是采用完全一样的通风量，基本按照水面面积来核算。我们知道所有的废气都是在水面上挥发，没有水面就没有挥发。所以这个进水泵房，吸水井，沉砂池每小时每平方米水面10立方废气量。污水管道到这个地方一跌水，昨天孙主任讲一跌水会复氧。实际上一跌水除了复氧还会什么后果？就是里面溶解的臭气会挥发出来。这个臭气浓度非常高。前面一段选取比较大的通风量。后续一平方米1小时3立方足够了，还包括其他的。比如格栅机，污泥脱水机尽量外面加通风罩密闭起来，密闭空间一小时8次换气次数用的比较多的。

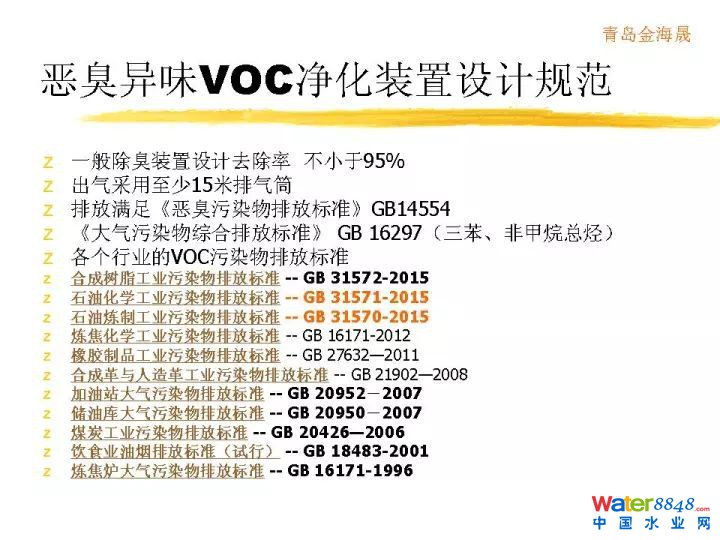

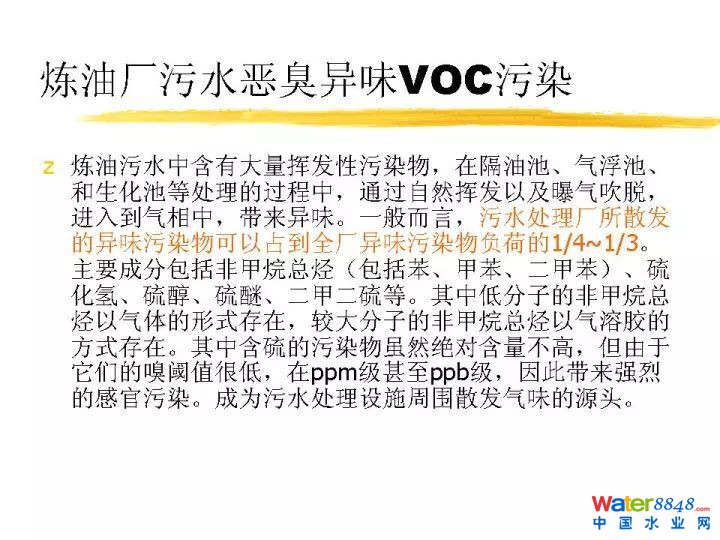

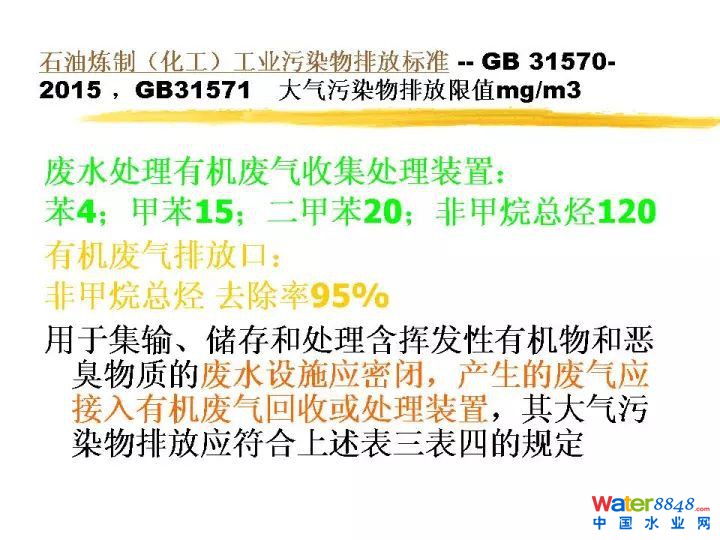

关于废气设计浓度，一般污水处理厂硫化氢大概1到10，氨气0.5到5mg/m3，臭气浓度1000到5000。按照这样设计浓度情况下市政污水处理厂的臭气不是难题，比较环保。难的是一些工业的污水，里面含有各种各样的工业污染物。恶臭异味VOC净化装置要满足如下有关设计规范。这个城市污水要满足恶臭污染物排放标准。再有满足《城市污水处理厂污染物排放标准》。这个标准除了对水指标提出要求，对臭气也提出要求。这些都要同时满足。各种各样工业的在这里列好多工业的排放标准。我们这里也有可能好多做工业污水的。工业的这一个废气也提出来很多要求，特别是石油化学工业。石油炼制工业污染物排放标准，这个排放标准非常苛刻。比如我们在这里提了，这一个石油炼制工业，石油化学工业这个收集标准是用于集输，储存和处理含挥发性有机物和恶臭异味废水设施应密闭。产生废气应接入有机废气回收处理装置。这些难度相对更大一些。这是炼油厂污水恶臭污染物排放标准，我们也做了不少这类项目。

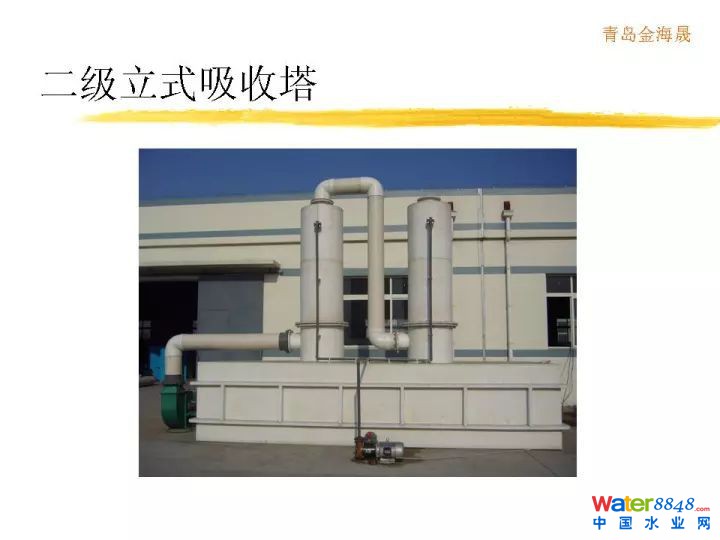

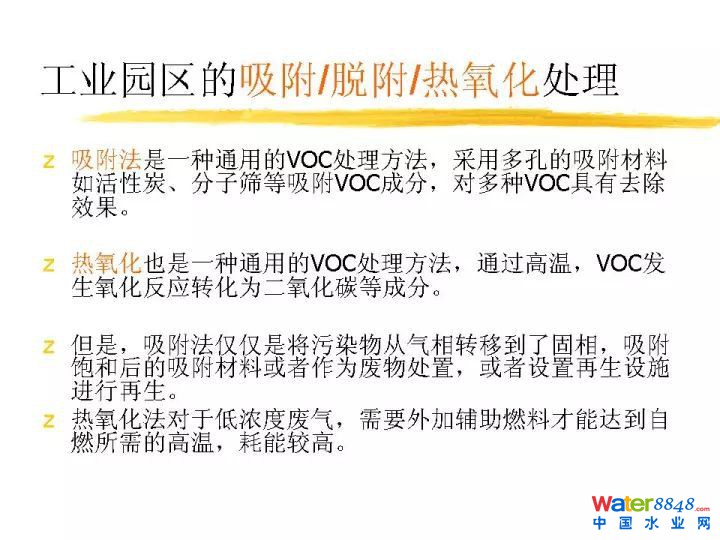

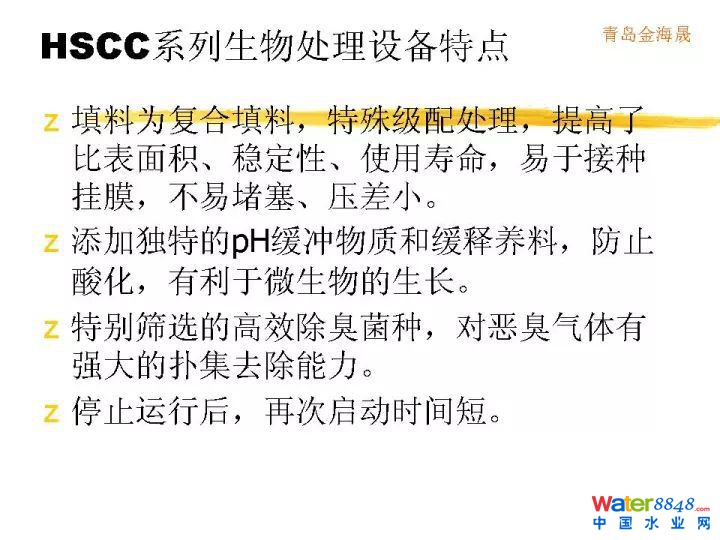

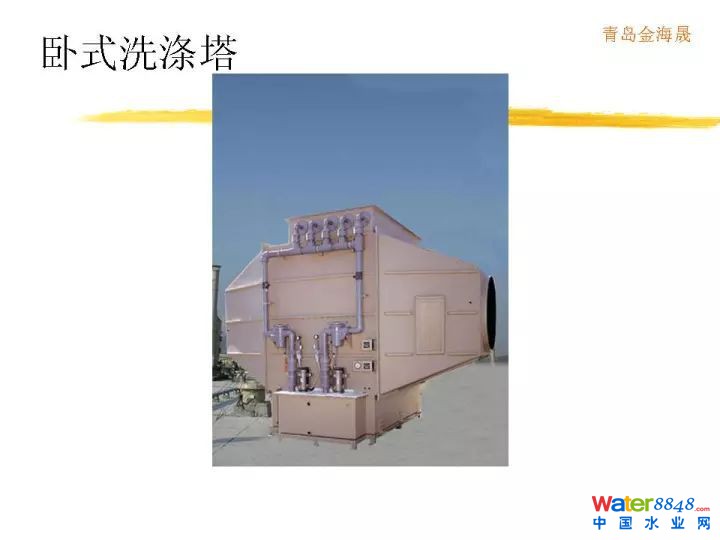

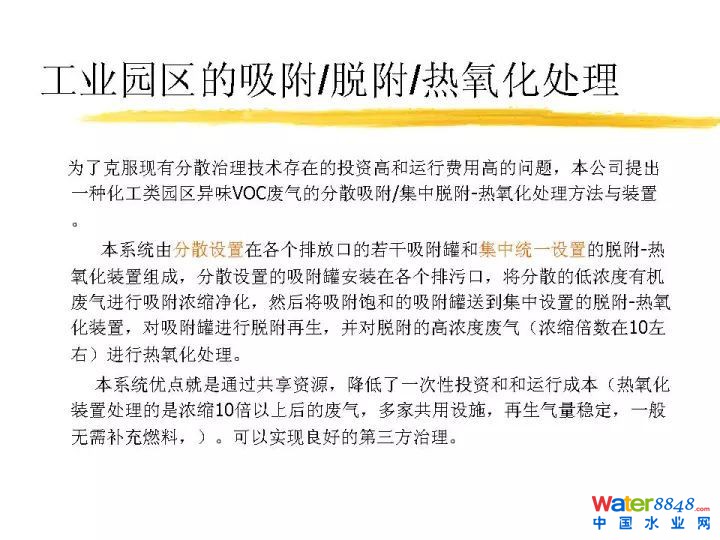

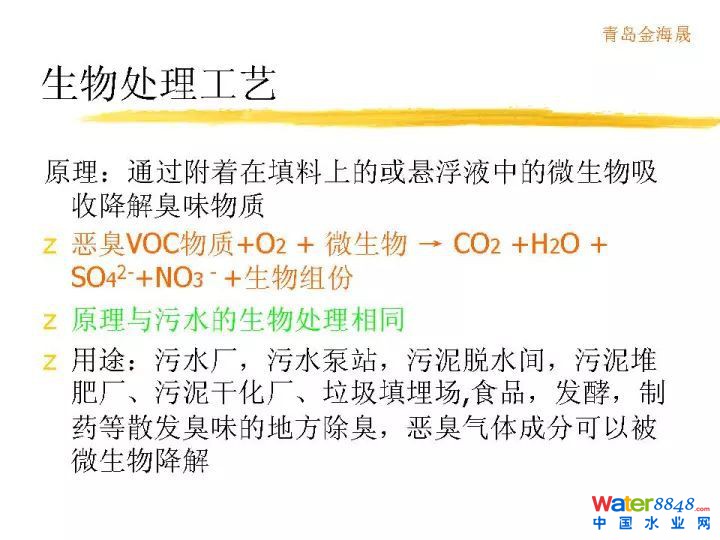

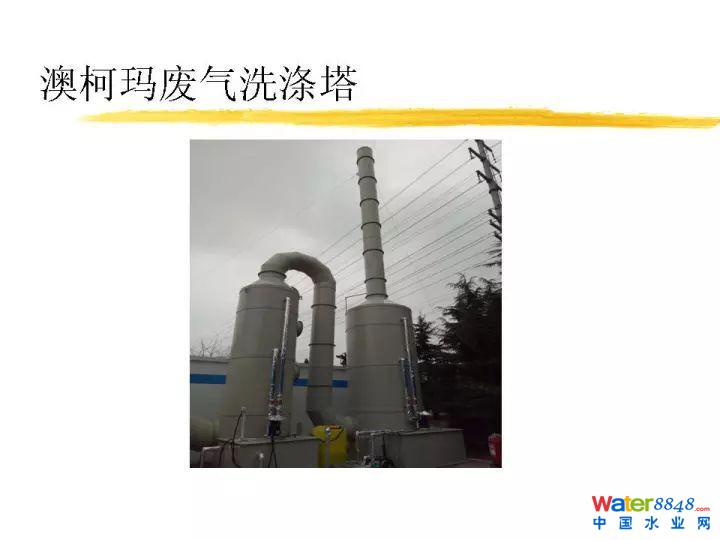

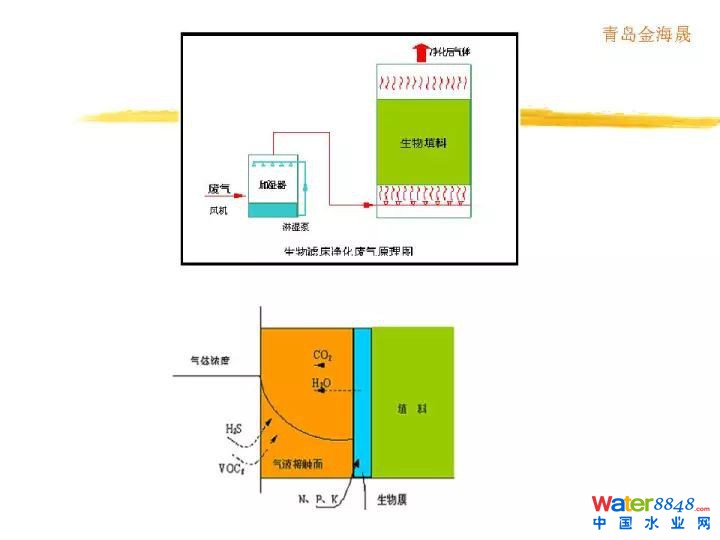

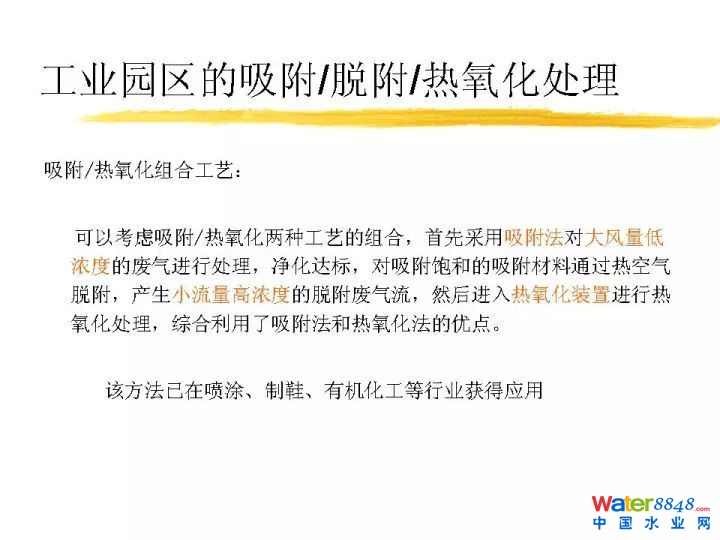

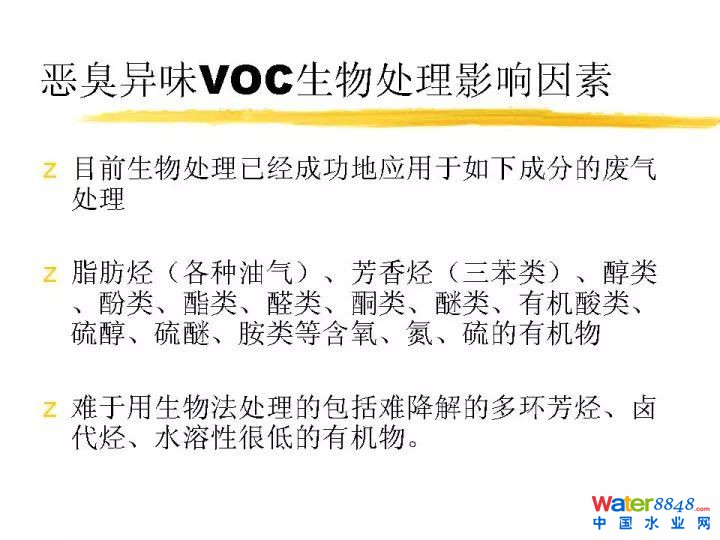

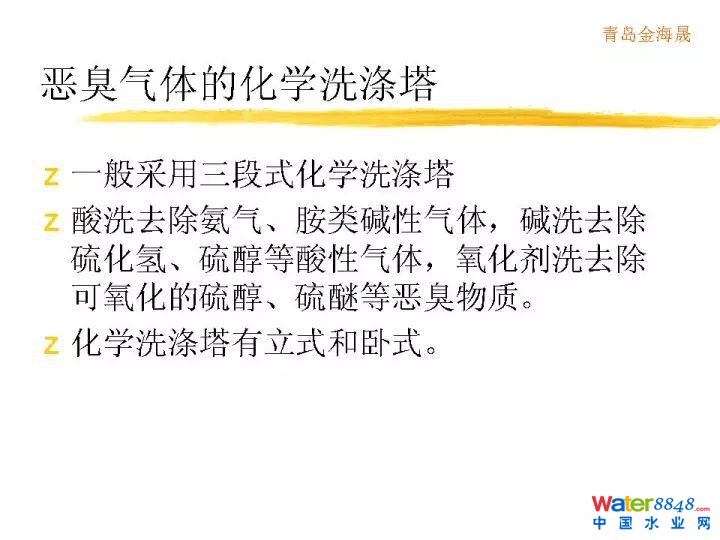

这个恶臭异味VOC怎么处理呢？有掩蔽法、扩散法，这些方法用的少。化学吸收法，吸附法，生物处理法，低温等离子，化学燃烧等等使用较多。大致说这些废气怎么解决呢？我们也有好多的方法。这个大略可以选一个处理方法。废气浓度高，气量不是很大，这时候可以采用冷凝办法回收。可以采取洗涤，焚烧办法。采用低温浓缩办法，吸附办法等等。最重要的就是我们毕竟搞环保的，对于生物法都最为拿手，所以我们就想既然是废气里面这些有机物跟污水里面有机物都有相同之处，可以用微生物把他们干掉。对一些低浓度，大风量的这样一些废气最合适用微生物办法解决。就是生物法。

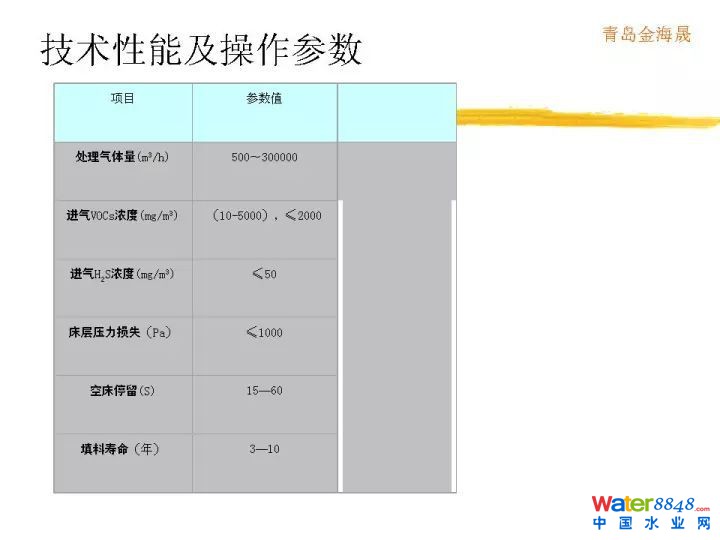

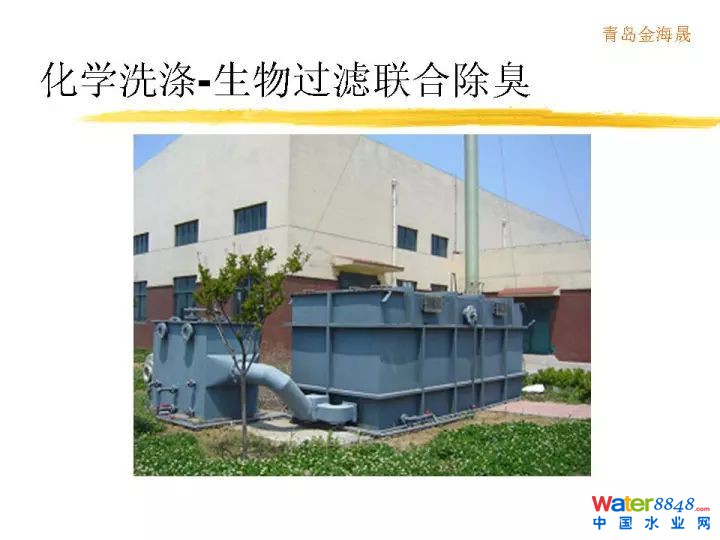

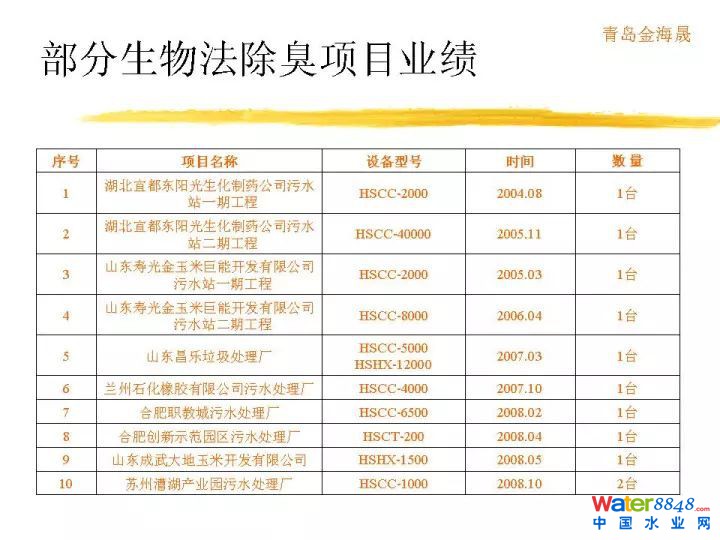

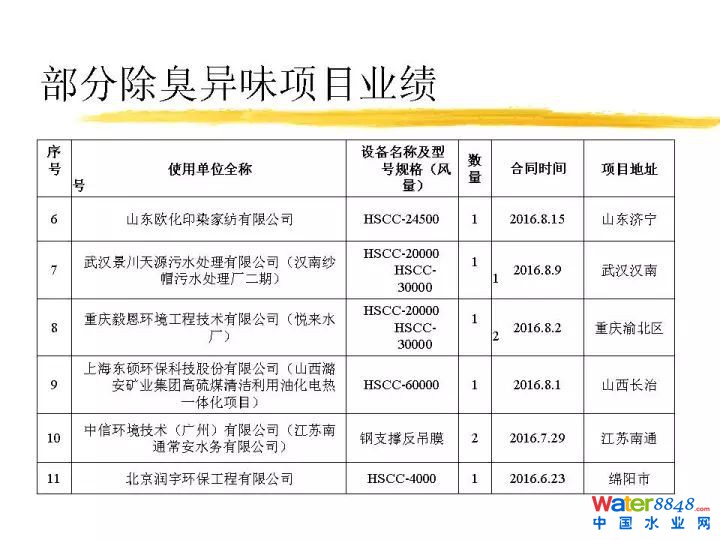

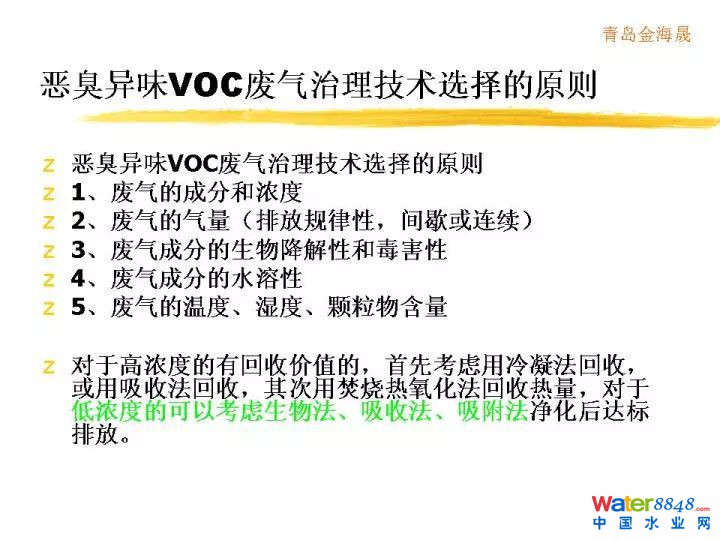

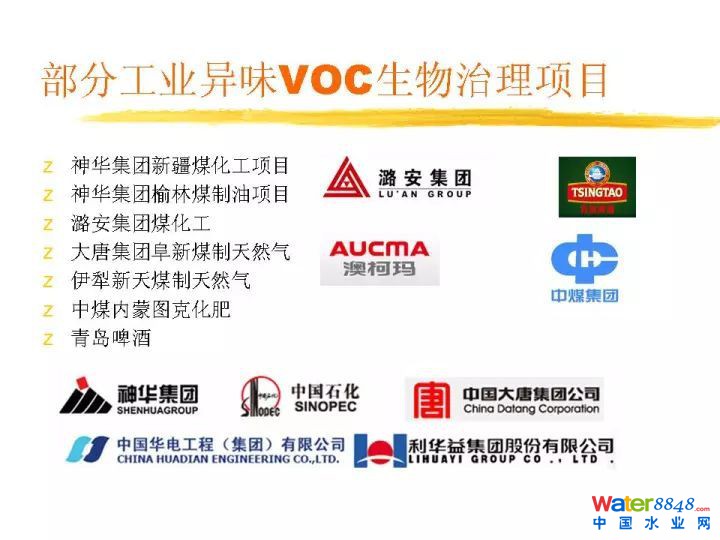

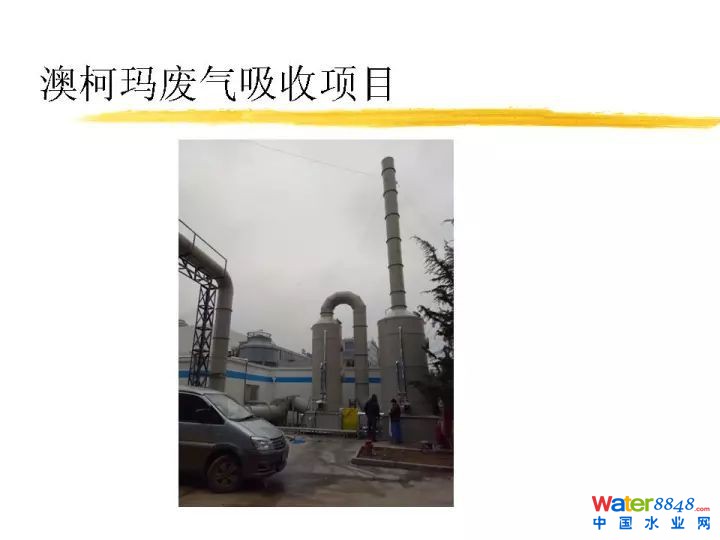

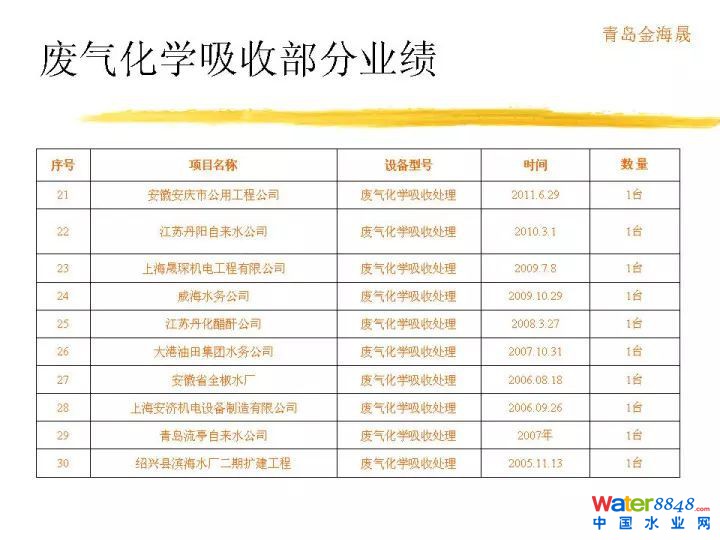

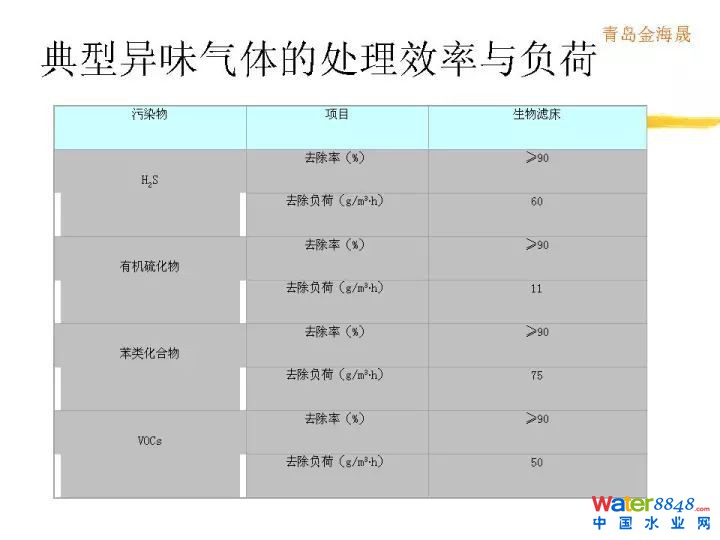

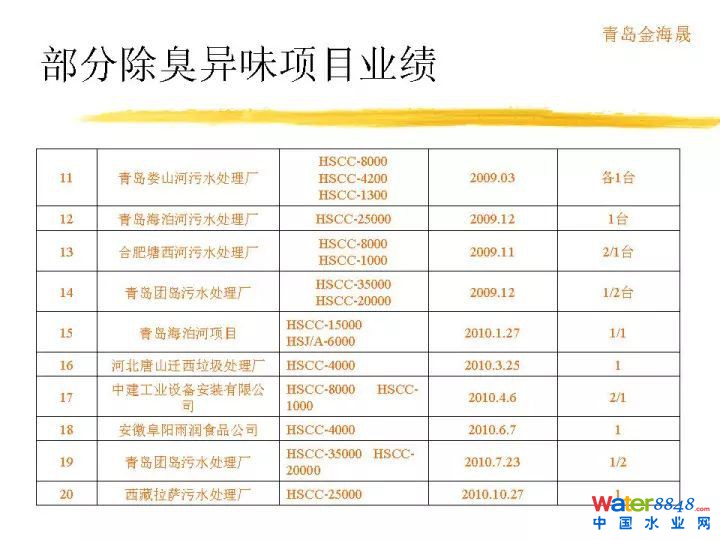

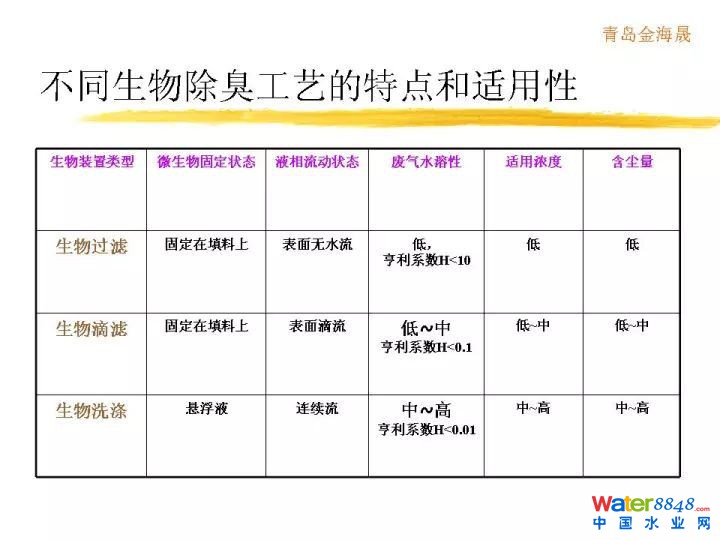

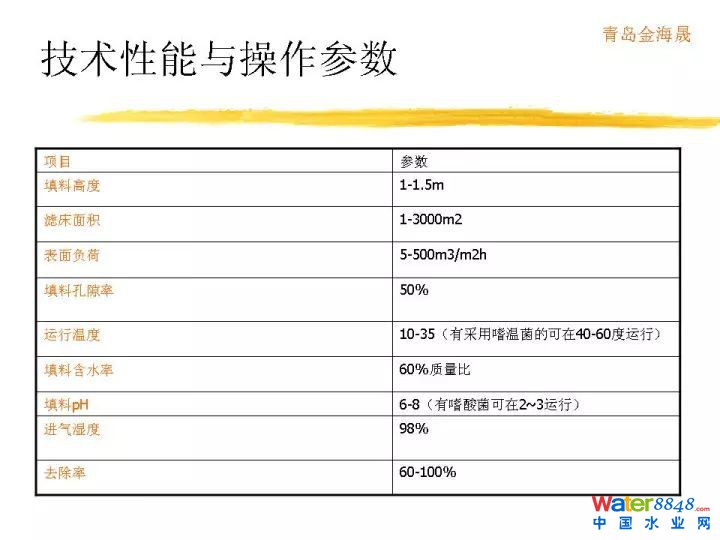

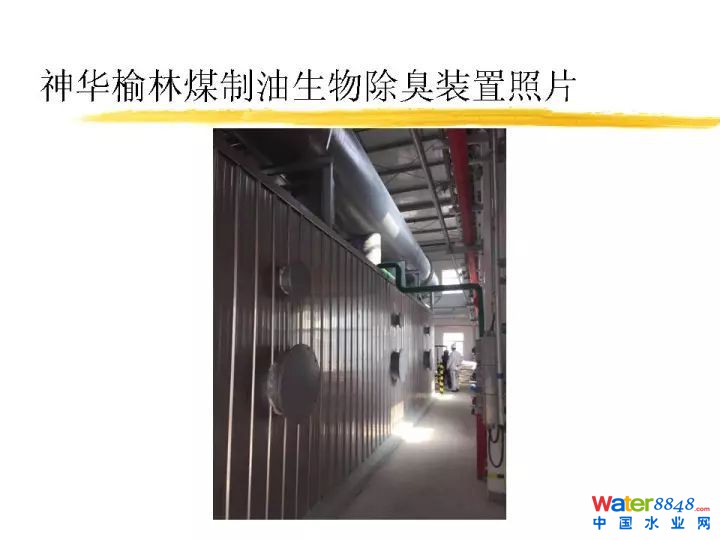

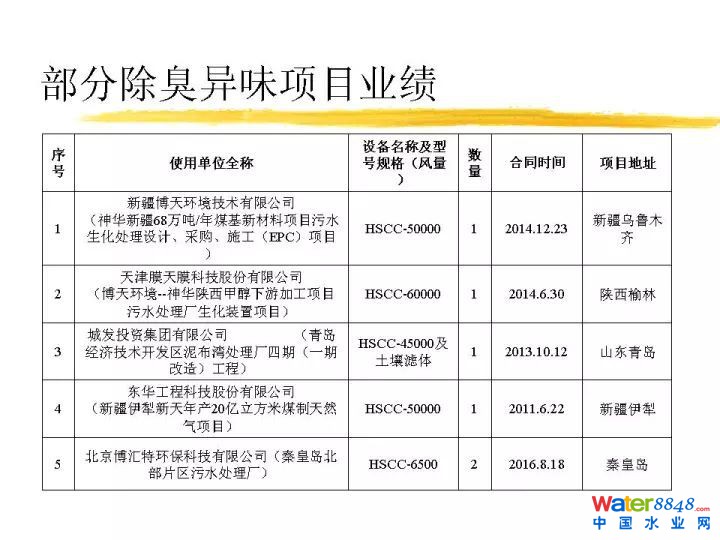

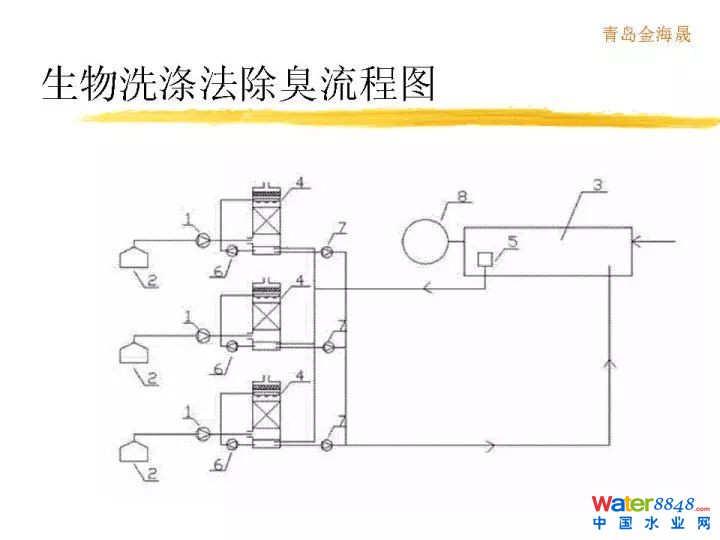

在这里我们可以列一列，欧洲对于各种不同工艺的投资，还有运营费用做一下统计。这是恶臭异味VOC处理原则，首先得评估成分，浓度，气量，排放规律性等。这个是生物除臭需考虑的因素。这是不同生物除臭工艺的特点和适用性。分为生物洗涤、生物滴滤、生物过滤。有什么区别？从微生物固定状态，液相流动状态，废气水溶性，适用浓度，含尘量等决定所用工艺。技术参数不多讲了。这是操作指标，这是去除效率。这是我们做的实际案例。我们从2004年就开始做臭气处理，是臭气处理历史比较悠久的单位。项目案例各种各样，非常多。谢谢。

报告人： 青岛金海晟环保设备有限公司 董事长 王永仪 博士

主持人：广州市市政工程设计研究总院邱维三院总工

感谢王博士带给我们关于臭气处理方面他们的经验。除臭是污水处理厂很重要的方面，涉及到很多细节设计。尤其对提标改造的项目来讲，除臭是我们必须要同步做的事情。今天到此为止所有的报告已经全部结束。这两天信息量非常大，干货很多，我们回去以后慢慢消化吸收。今天报告内容就到这里。

(附PPT)
