摘要：低影响开发（LID）是海绵城市建设的重要技术之一，常用的LID设施又称典型海绵设施。为了对典型海绵设施的降雨、入渗、径流、蒸发过程进行长期监测分析，丰富典型海绵设施水文过程与污染物迁移转化过程的研究内容，加深对海绵设施的水量、水质转化全过程的了解，在北京市西郊雨洪调蓄工程园区建立了一个典型海绵设施水文过程综合监测实验场。该实验场的研究对象包括透水铺装、生物滞留设施和绿色屋顶。主要介绍该实验场典型海绵设施的结构设计、水循环过程以及污染物削减过程监测系统构建等，可为类似研究提供参考。

海绵城市强调恢复城市下垫面对雨水径流的存蓄、入渗和净化等自然功能，是未来城市建设的重要发展方向。《海绵城市建设技术指南（试行）》指出，针对不同类型城市下垫面特点，选取适宜的海绵设施进行组合应用，能够充分发挥海绵城市建设的源头径流调控与面源污染物削减作用。典型海绵设施包括透水铺装、生物滞留设施和绿色屋顶等类型，相关学者针对各类海绵设施的运行效果开展了大量实验研究。透水铺装的研究主要关注铺装结构设计和面层材料对径流污染过滤净化作用的影响，生物滞留设施的研究主要围绕植物选型、结构优化和填料改良等方面开展对比分析，在常规水量水质调控效果研究的基础上，绿色屋顶的研究重点关注植被配置、基质层轻质化改良、养护管理等环节。然而上述研究在实验监测对象上主要针对外排径流量这一关键要素，在分析指标上主要关注径流滞蓄、洪峰削减和洪峰延迟效果，缺乏从水循环的角度系统开展海绵设施的多要素联合监测与综合分析。在降雨过程中伴随着径流的入渗滞蓄，海绵设施土壤和填料的水分含量逐渐增加，调蓄能力不断消耗。降雨结束后，海绵设施通过蒸散发过程降低土壤含水量，逐渐恢复其原有的调蓄能力。入渗和蒸散发过程的耦合作用是影响海绵设施径流调控效果的重要原因，因此迫切需要在传统降雨、径流监测分析的基础上，补充开展分层土壤水分和蒸散发监测，同时进行关键环节的水质采样分析，实现海绵设施水循环要素全面感知与污染物迁移转化过程系统监测。

针对海绵设施水文转化过程精细化分析需求，综合运用蒸渗仪、土壤水分传感器、干湿沉降仪、土壤溶液提取装置、水质自动采样器的监测设备，构建了一个包含透水铺装、生物滞留设施和绿色屋顶等实验对象的海绵设施水循环过程综合实验场，实现了降雨-入渗-产流-蒸发与污染物迁移转化过程系统监测。该实验场的建设能够为海绵设施的水循环转化机理、运行效果评估、结构材料优选等多角度研究提供基础实验支撑平台，并为相关实验方案设计提供借鉴，服务海绵设施的技术改进与运维管理。

1

实验场概况与海绵设施结构设计

1.1实验场概况

实验场总面积2200m2，设有透水铺装、生物滞留设施、绿色屋顶三个实验区域。其中，透水铺装实验区位于停车场，共设有6处透水铺装；生物滞留设施实验区位于停车场周围的绿地，共设有3处生物滞留设施；绿色屋顶实验区位于停车场西边空地，设有5个绿色屋顶、1个混凝土屋顶和7个布设在小型蒸渗仪上的绿色屋顶。

1.2透水铺装结构设计

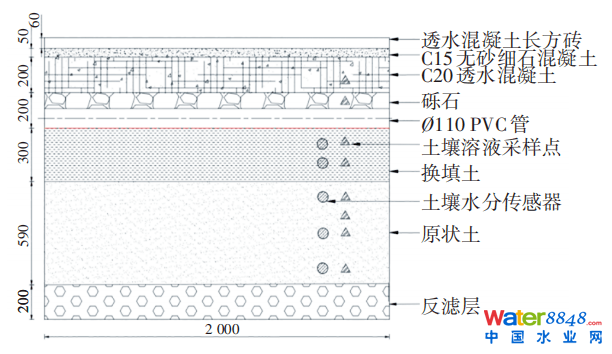

每个透水铺装单独为1个实验小区，共6个透水铺装实验小区，各小区均采用透水混凝土长方砖隔开，各透水铺装结构见表1。透水铺装的面层和垫层材料均为影响透水铺装实际渗透能力的主要因素，因此选择了4种应用较广泛的面层材料和2种垫层材料，以此探究面层材料和垫层材料对透水铺装的渗透能力影响，而且为了对透水铺装的水循环过程进行精细化监测，将其中1个透水铺装布设在蒸渗仪上。

表 1 透水铺装结构

1.3生物滞留设施结构设计

每处生物滞留设施单独为1个实验小区，共3个生物滞留设施实验小区。3处生物滞留设施结构见表2。生物滞留设施Ⅰ为常规结构，填料为再生骨料；生物滞留设施Ⅱ为倒置结构；生物滞留设施Ⅲ为布设在蒸渗仪上的常规结构。生物滞留设施Ⅰ、Ⅲ均收集来自屋面的雨水，雨水通过增设的檐沟和雨落管收集，其汇水面积分别为97、21m2；生物滞留设施Ⅱ收集来自非透水路面的雨水，雨水通过明沟引入，汇水面积120m2。

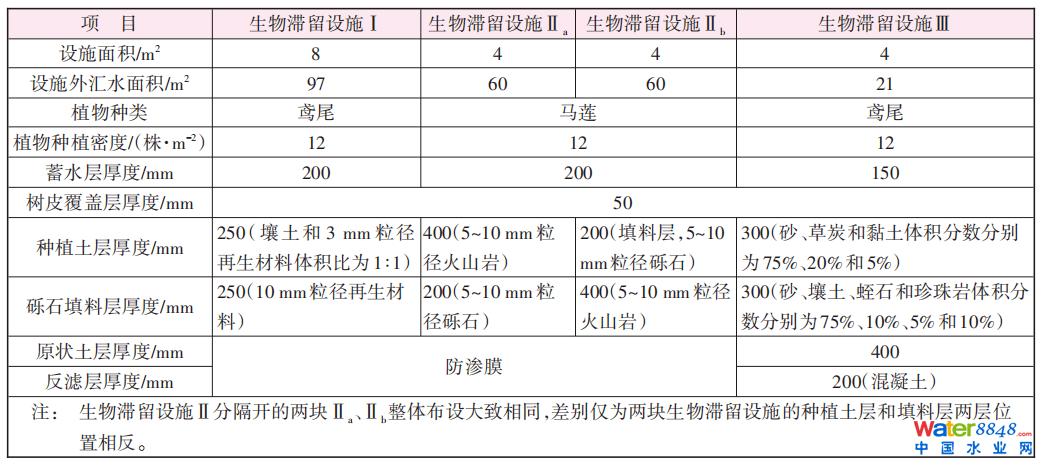

表 2 生物滞留设施结构

1.4 绿色屋顶设施结构设计

绿色屋顶实验区包括大型绿色屋顶实验区和小型绿色屋顶实验区。大型绿色屋顶实验区包括5个绿色屋顶和1个混凝土屋顶；小型绿色屋顶实验区为7个均布设在蒸渗仪上的小型绿色屋顶。

①大型绿色屋顶实验区

大型绿色屋顶实验区设有5个绿色屋顶（分别是Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ）和混凝土屋顶Ⅵ，大型绿色屋顶实验区建设方案见表3。

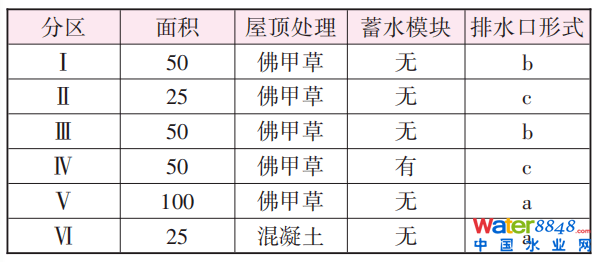

表 3 大型绿化屋顶实验区设施建设方案

绿色屋顶的种植植物选择了耐旱性好且适宜在北京生长的佛甲草，种植密度为80株/m2。为了研究不同排水口形式对径流峰值大小及其延迟时间的影响，设计了3种不同排水口形式：a.出水口设置为全透水砖；b.在设置30mm不透水砖基础上安放透水砖；c.在预埋30mm的排水管上安放不透水砖。

绿色屋顶Ⅳ相较于传统绿色屋顶进行了改进，安装了蓄水模块作为雨水回用的设施。为研究设置不同密度吸水柱情况下蓄水模块的供水能力，进行了3种处理，其中处理Ⅰ：铺设吸水柱18根/m2，共15m2；处理Ⅱ：铺设吸水柱12根/m2，共15m2；处理Ⅲ：铺设吸水柱8根/m2，共20m2。

②小型绿色屋顶实验区

小型绿色屋顶实验区共设有7个绿色屋顶，且均布设在小型蒸渗仪上。实验采用正交实验原理设置7个处理方案，实验设计如表4所示。

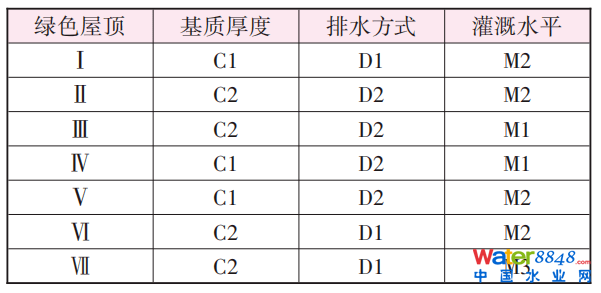

表 4 小型绿色屋顶实验设计

实验方案考虑了基质层厚度、排水方式和灌溉水平3个因素。基质厚度有C1（6 cm）和C2（10 cm）两个水平；排水方式有D1（蓄排水层直接排水）和D2（透水侧墙排水）两个水平；灌溉水平有M1（蓄水关键期补充水分）、M2（充分灌溉）和M3（无灌溉）3个水平。

2

典型海绵设施的精细化监测

2.1 气象与水质监测

为了精确获取降雨、温度等气象数据，在实验场布设了一个小型气象站，开展风速、风向、降雨、温度、相对湿度等指标的自动监测，并利用蒸发皿获取水面蒸发数据。针对大气干湿沉降过程，布设了一个降水降尘自动采样器，自动收集干沉降与雨水样品后进行水质指标检测。在海绵设施的入流与出流处均布设径流自动采样器，以发生降雨或开始产流为触发条件，按照5~60 min的间隔时间进行径流水样的自动采集，以便掌握径流污染的输入和输出过程。

2.2 透水铺装水文过程监测

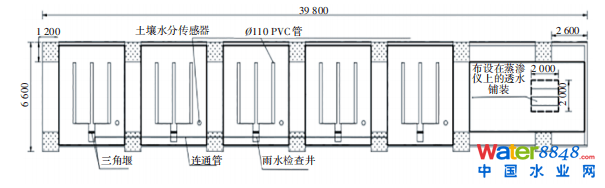

透水铺装需监测的水文要素有降雨、地表径流、砾石层出流、土壤水等。6个透水铺装的集水区独立封闭，透水铺装实验区的监测仪器布设见图1。

图 1 透水铺装监测仪器布设

2.2.1　透水铺装Ⅰ~Ⅴ水文过程监测

透水铺装Ⅰ~Ⅴ需监测的水文要素有：降雨、地表积水、砾石层出流、土壤湿度，监测仪器布设见图2。以透水铺装Ⅰ实验小区仪器布设为例，在实验小区的末端开挖1座监测井，井口是边长0.4m的方形，井深1m，底部铺设300mm厚的砾石。透水铺装Ⅰ~Ⅴ除降雨外无其他来水，降雨通过气象站监测数据理论计算获得；为监测实验小区的地表径流过程，通过封闭实验小区的线性排水沟收集雨水并通过监测井中的含压力式水位计的三角堰排出；为充分反映土壤水的变化，在距透水砖面610、710、910、1310mm处均布设1个土壤水分传感器；在砾石层底部布设一根Ø100mm的穿孔管，穿孔管中的水通过监测井的含压力式水位计的三角堰排出，以此监测透水铺装的砾石层出流过程。5个监测井通过PVC管相互连通，当水位到达一定高程时，水泵自动启动将监测井中的水排到周围绿地里。

图 2 透水铺装Ⅰ~Ⅴ监测仪器布设

2.2.2　透水铺装Ⅵ水文过程监测

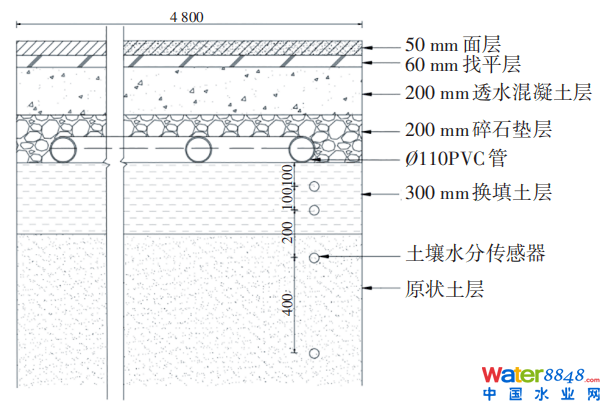

透水铺装Ⅵ需监测的水文要素有降雨、土壤湿度、砾石层出流、深层渗漏、蒸发，监测仪器布设见图3。

图 3 透水铺装Ⅵ监测仪器布设

2.3生物滞留设施水文过程监测

2.3.1 生物滞留设施Ⅰ、Ⅱ

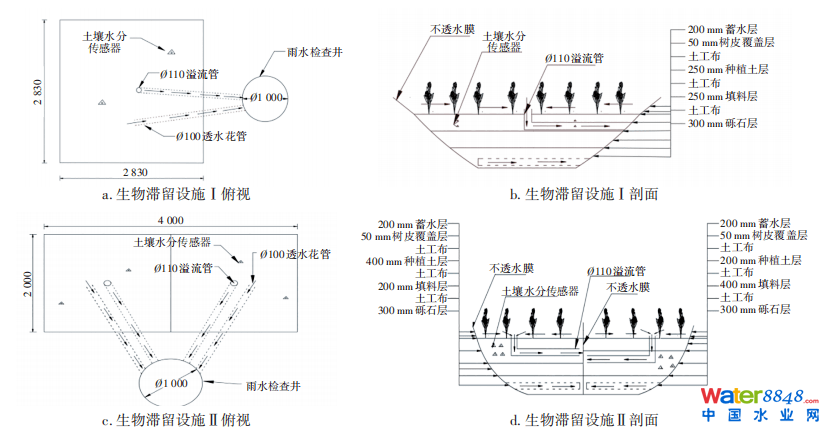

生物滞留设施Ⅰ、Ⅱ需监测的水文要素有降雨、入流、地表积水、溢流、土壤湿度、砾石层出流。生物滞留设施Ⅰ、Ⅱ具体监测细节见图4。设施的汇入水量由直接落在设施的降雨和设施外接汇水面的来水组成，降雨通过气象站监测数据获得，汇水面（屋面、道路）来水通过安装有压力式水位计的三角堰监测；在生物滞留设施Ⅰ、Ⅱ旁均布设监测井，生物滞留设施Ⅱ垂直均分的两部分共用一座监测井；为监测生物滞留设施的溢流量，在表层土面的中间布设Ø110mm PVC溢流管，溢流管的水从低于监测井面300mm的安装有压力式水位计的三角堰排出；在靠近溢流管处垂直安装压力式水位计，用于监测地表径流过程；通过距离种植土层顶端5cm和15cm对称布设的土壤水分传感器监测种植土层水分变化；在砾石层底部安放一根Ø110mm的穿孔管，穿孔管中的水通过监测井中另一个安装有压力式水位计的三角堰排出，以此监测砾石层出流；两种生物滞留设施的蒸散发均可通过水量平衡计算出。

图 4 生物滞留设施 Ⅰ、Ⅱ的监测仪器布设

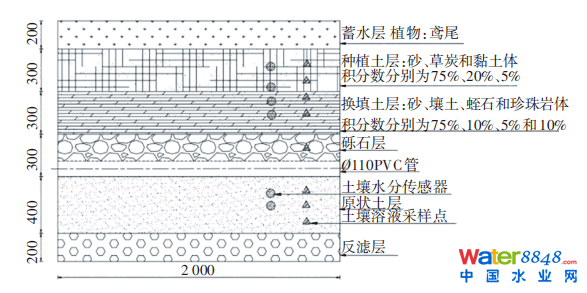

2.3.2 生物滞留设施Ⅲ

图 5 生物滞留设施监测仪器Ⅲ布设

2.4绿色屋顶水文过程监测

①降雨和径流监测

绿色屋顶实验区水文输入要素为直接落在屋面上的降雨，降雨通过气象站监测数据理论计算获得。大型绿色屋顶实验区的径流计量设备分为两部分：压力式水位计和计量堰，通过压力式水位计记录水位数据，利用堰流公式计算流量，径流收集后储存在蓄水池中。小型绿色屋顶的径流通过翻斗流量计监测。

②土壤水分监测

在大型绿色屋顶中，为研究无蓄水模块以及设有蓄水模块情况下不同密度吸水柱设置土壤的墒情，采用土壤水分传感器对土壤含水率进行实时监测，监测数据可在相关网页读取。在绿色屋顶Ⅳ区域三种方案各设2个探头进行土壤含水量监测，同时在绿色屋顶Ⅰ设2个探头进行土壤含水量监测。每个小型绿色屋顶均布设6个土壤水分传感器，可对土壤含水率进行实时监测，监测数据可在相关网页读取。

③蒸散发

大型绿化屋顶蒸散发规律采用基于土壤水分动态的水量平衡分析。利用FDR土壤水分传感器测得的土壤水分动态和降雨、径流过程数据，采用水量平衡原理得到蒸散发量。对于小型绿色屋顶，基于蒸渗仪称重系统通过水量平衡分析算出蒸散发量。

3

结论

实验场主要特色体现在基于长时间尺度，对透水铺装、生物滞留设施和绿色屋顶三种典型海绵设施监测困难较小的水文要素进行监测，再借助蒸渗仪进行包括土壤水、蒸散发、深层渗漏3种监测存在较大困难的水循环组成水文要素的监测，以此实现对透水铺装、生物滞留设施、绿色屋顶水文调控效果分析和水循环过程分析。

透水铺装选择了4种运用较广泛的面层材料和2种垫层材料，能实现对多种透水铺装的水文调控效果比较分析；布设在蒸渗仪上的透水铺装，在对透水铺装的多层土壤湿度、深层渗漏、蒸发进行监测分析的基础上实现了对透水铺装整个水循环的监测分析。

生物滞留设施实验区共设有3处生物滞留设施，能实现不同类型生物滞留设施的水文调控效果比较。其中2处生物滞留设施的结构分别为填料层材料采用再生骨料以及种植土层与填料层位置互换；布设在蒸渗仪上的生物滞留设施，在对生物滞留设施的多层土壤湿度、深层渗漏、蒸散发进行监测分析的基础上实现了对生物滞留设施整个水循环的监测分析。

基于绿色屋顶实验区可实现对绿色屋顶的水文调控效果分析，布设了土壤水分传感器的绿色屋顶Ⅰ、Ⅳ能实现绿色屋顶的水循环过程分析。大型绿色屋顶还能实现对不同排水口形式的绿色屋顶蓄水能力和设有蓄水模块在不同吸水柱密度土壤的墒情探究；通过小型绿色屋顶实验区可探究不同基质层厚度、排水方式、灌溉水平对绿色屋顶蒸散发的影响。

在污染物削减效果方面，实验场布设了降水降尘自动采样器对大气干湿沉降进行监测。透水铺装、生物滞留设施、绿色屋顶三种海绵设施均能实现不同出流时间的污染物削减效果分析。对于布设在蒸渗仪上的透水铺装、生物滞留设施两种设施，采取多层采样的方式，在设施的8个不同埋深进行土壤溶液采集，可在不同出流时间污染物浓度变化研究的基础上进行设施不同深度的污染物浓度变化研究。
