同层排水（same-floor drain）是排水横支管布置在排水层或室外，器具排水管不穿越楼层的排水方式。相对于传统的隔层排水处理方式，同层排水方案最根本的理念改变是通过本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等，同时采用壁挂式卫生器具，地面上不再有任何卫生死角，清洁打扫变得格外方便。
本文通过中原油田林海花园二期这个项目对模块化同层排水节水系统进行探讨。
1、 项目概况
中原油田林海花园二期项目是棚户区改造项目，位于河南省濮阳市。工程共107栋楼，其中6层住宅34栋，11层住宅73栋，规划户数6076户，惠及1.9万人。该项目于2011年开始建设，卫生间的排水全部使用模块化同层排水节水系统。
2、 模块化同层排水节水的技术应用方案
1． 模块化同层排水分户中水的原理

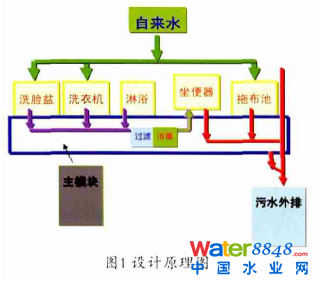

模块化同层排水分户中水系统是集同层排水与户内杂排水收集、自动处理、回用冲厕为一体的装置。该装置设在卫生间户内，收集洗衣机、淋浴等盥洗器的优质杂排水，经过处理，满足冲厕用水标准后进行冲厕。（见图1）
2．排水节水系统设计要点
1）排水立管系统

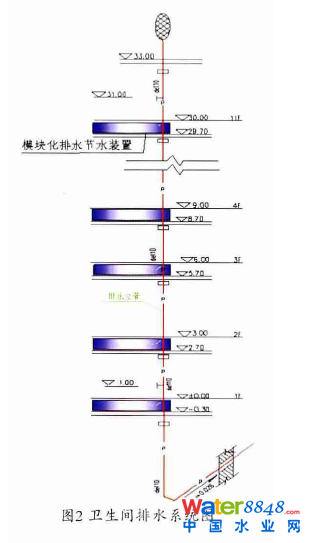

林海花园二期工程卫生间内的排水采用下沉式模块化同层排水分户中水装置，卫生间内设置座便器、洗手盆、淋浴器。根据《模块化排水节水系统应用技术规程》CECS320：2012中的规定，多层和高层住宅均设计采用de110加强型内螺旋排水管单立管，排水立管底部采用de110x d e160的长弯变径接头，排出管管径放大为de160。排水系统图如图2所示。
2）自来水给水设计及防污染措施
卫生间的大便器水箱设计为双水路进水，一路为自来水，一路为节水模块处理后的中水。自来水分别设置自动和手动阀，自动阀与同层排水节水模块的自控器联动，可以实现自来水的自动和手动供水切换。大便器水箱内的中水和自来水管道均采用上出水，出水口的高度高出水箱溢流水位3倍的管径，防止中水倒流至自来水管道污染自来水。（见图3）
3）使用安全保障设计
（1）防堵塞设计
管道堵塞，污水漫溢，污染浸泡装修地板，是排水系统对居住使用者的危害之一。本系统充分考虑了防堵塞设计，具体措施就是源头防堵，室内废水、污水分管、分流排放，毛发、纤维无法进入系统，堵塞管道。
（2）防漏电设计
将模块化排水节水装置自动控制系统与卫生间内等电位电路连接，确保漏电自动防护。
（3）自动消毒安全设计
模块化排水节水自动控制系统，设有定时自动消毒装置，依据时间，自动开启消毒系统，对模块内的储水进行杀菌消毒。
（4）排空设计
为了利用多余的废水定期清理模块装置内的沉淀物，该装置设有手动排空、自动排空、强制排空三种方式，确保能够将储存在模块装置内的水彻底排除。
3、 建筑设计应用条件
1） 结构条件
根据模块化同层排水节水系统要求，卫生间设置降板，结构楼板下降300mm，卫生间立管位置预留洞400X400mm，洞口预埋立管专用件。

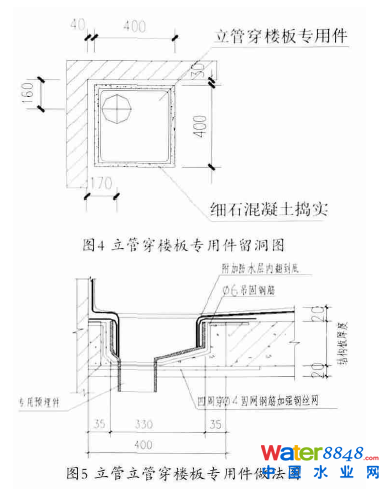

2）穿楼板构造节点防水做法具体做法如图4、5。
3）建筑构造做法

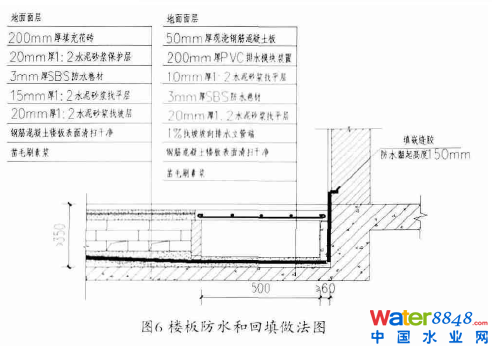

模块下方设置防水层和找坡层；防水层上方水泥砂浆保护层厚度不应小于20mm，找坡层应坡向立管穿楼板专用件位置；模块安装区域外的降板区域采用花铺砌块，做法如下图6。
4）自控系统安装

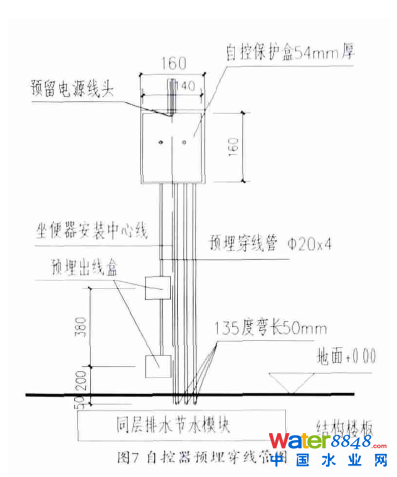

模块化同层排水节水装置的自动控制器安装在坐便器水箱的上方墙内，底部距地面高度1.3m；自控器配电220v，50Hz单向交流电源，配电功率65w，装设剩余电流动作保护器，剩余动作电流30mA。自控器设置墙体预留槽，并预埋接线管，具体做法如图7。
4、 系统运行维护费用
整个装置采用自动控制，自动实现废水回用，不需要人为操作；每月的维护费大约4元，主要包括：
1) 过滤系统采用自动反冲洗，滤网使用寿命为2年，更换滤网的价格为2元；
2) 消毒药剂每30~40天投加1次，每次费用约3元；
3) 每隔2～4个月进行一次手动清淤及纤维毛发清除工作；
4) 整个系统的每月耗电量大约1kw/h；
5、 技术优势分析
模块化同层排水节水水系统是在一种同层排水+户式中水的应用方式，与传统的排水系统和小区中水相比具有以下优势：
1） 节约大量生活用水
据统计，在每户的生活用水总量中，厨房用水占总量的30%，洗涤（洗衣、洗澡、盥洗）用水占用水总量的40%，冲洗大便器用水占总量的30%。模块化同层排水节水系统是将洗涤用水的40%收集、处理，然后用做冲洗大便器的水源。据统计，每户每月可节约用水3m3，按照临海花园二期工程6076户计算，每年可节约生活用水约22万m3，时减少排污水22万m3。
2）实现同层排水问题
模块化同层排水节水装置采用5~8mm厚UPVC注塑成型，一个卫生间排水横支系统就是一个整体模块，没有接头。不存在普通同层排水节点渗漏的问题，同时在穿越楼板部位，安装模块化排水节水装置之前，对结构楼板进行防水层施工。要求防水层满铺，细部加强，四周沿墙向上翻起高度至完成地面上方150毫米高。模块化同层排水节水系统穿越楼板采用专用连接件，防水层下翻至斗底，有效防渗漏。
预埋件立管穿楼板部位是整个卫生间的最低点，一旦有渗水，就能够及时排入预埋件并排入立管，避免下沉卫生间内积水。
同层排水技术在我国应用日益广泛，预计同层排水技术将成为排水管道敷设方式的主流。
